使用柱形扭矩扳手。使用預置型扭矩扳手時，確保緩慢地緊固并且不要過度緊固。在緊固時，如果螺栓發出任何聲音，則松開螺栓并從第一步重新緊固螺栓。

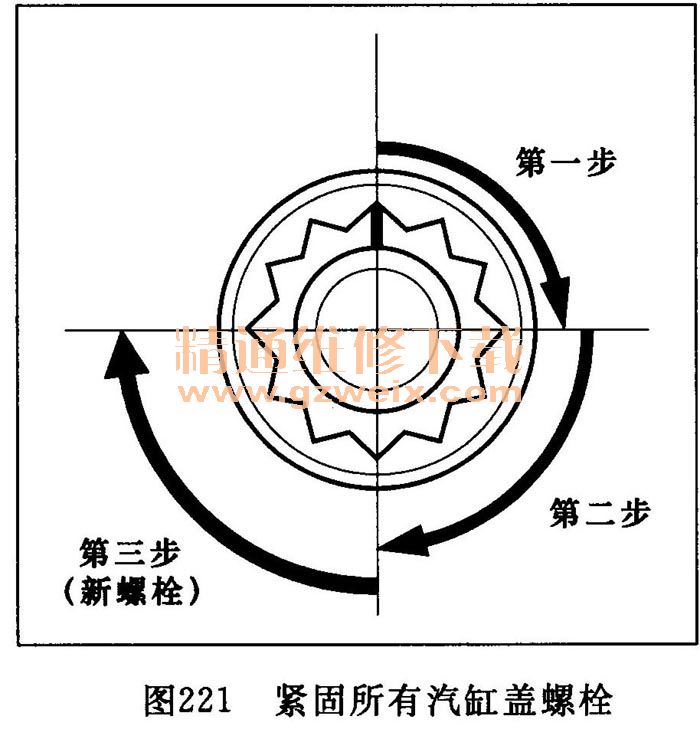

    12緊固后，分兩步（每步90°）緊固所有汽缸蓋螺栓（見圖221）。如果使用新的汽缸蓋螺栓，多緊固螺栓90°。

注意：如緊固時超過規定的角度，則拆下汽缸蓋螺栓，并返回流程的步驟⑧。切勿松回到規定角度。
13安裝正時皮帶。
14調整氣門間隙。
15安裝冷卻水通道。
16安裝噴油器基座。

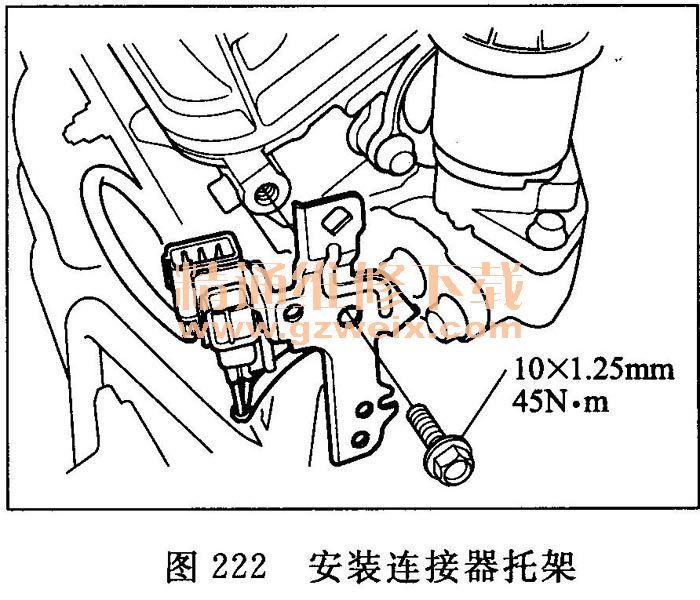

17將連接器托架安裝至前汽缸蓋（見圖222）。

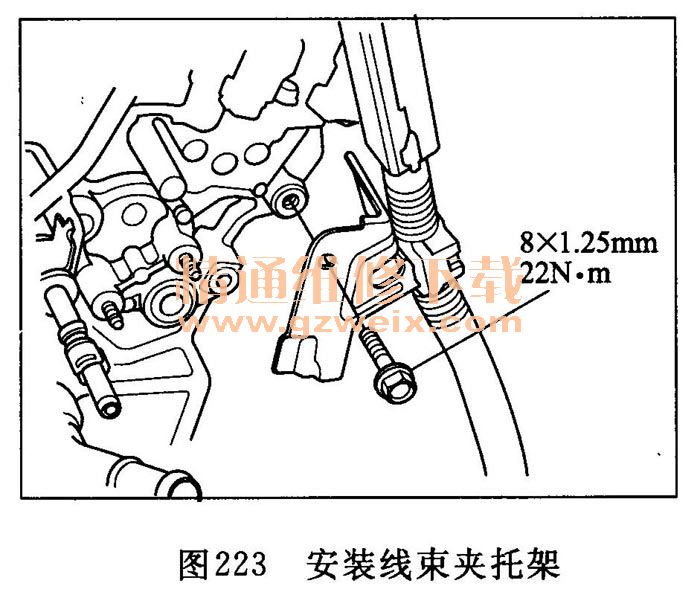

    18將線束夾托架安裝至后汽缸蓋（見圖223）。

    19連接加熱器軟管1（見圖224）。

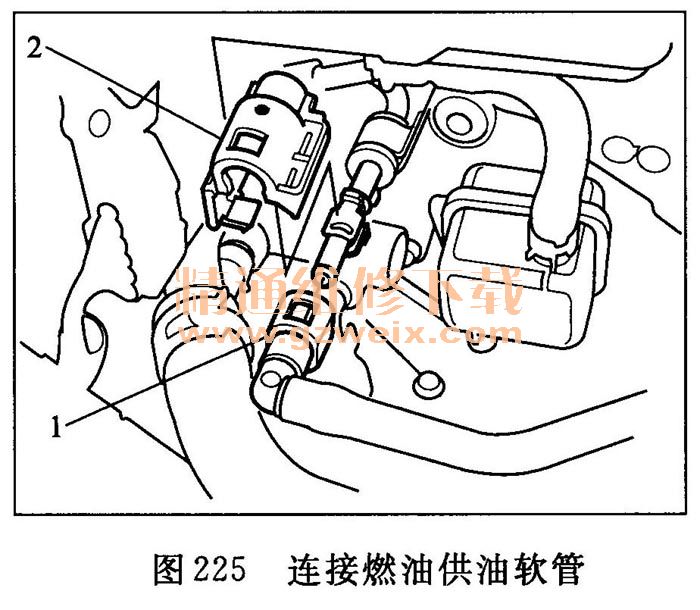

    20連接燃油供油軟管1，然后安裝快速連接接頭蓋2（見圖225）。

    21安裝前預熱三元催化轉換器（前WU-TWC）和后預熱三元催化轉換器（后WU-TWC）。
    22連接下列發動機線束連接器，并將線束夾安裝至汽缸蓋上：
    ·六個噴油器連接器。
    ·發動機冷卻液溫度（ECT）傳感器1連接器。
    ·機油壓力開關連接器。
    ·凸輪軸位置（CMP）傳感器連接器。
    ·后空燃比（A/F）傳感器連接器。
    ·后輔助加熱型氧傳感器（輔助HO2S）連接器。
    23安裝氣門室蓋。
    24安裝六個點火線圈。
    25安裝進氣歧管。
    26安裝交流發電機。
    27安裝動力轉向（P/S）泵1并緊固固定動力轉向軟管托架的螺栓2（見圖226）。

    28安裝傳動帶。
    29執行蓄電池端子重新連接程序。
    30安裝完畢后，檢查并確認所有管子、軟管和連接器已正確安裝。
    31檢查燃油是否泄漏。將點火開關轉至ON （ II）位置（不要操作啟動機），使燃油泵運轉約2s，給燃油管路加壓。重復此操作三次，然后檢查燃油管路各處是否有燃油泄漏。
    32用發動機冷卻液重新加注散熱器，然后打開加熱器閥放出冷卻系統內的空氣。
    33執行動力系統控制單元（PCM）怠速學習程序。
   34執行曲軸位置（CKP）模式清除／曲軸位置模式學習程序。
   35檢查怠速轉速。
   36檢查點火正時。

    （28）安裝凸輪軸油封（車內）
    ①吹干凸輪軸油封殼。
    ②將薄薄一層多用途潤滑脂涂抹到凸輪軸油封唇口。

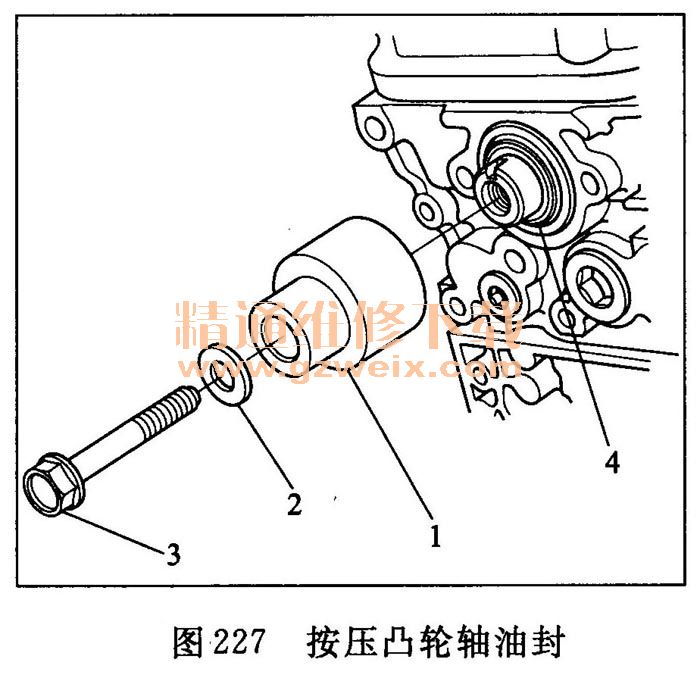

    ③使用拆卸工具／安裝工具1、墊圈2和一個12 X75X1.25mm螺栓3，按壓凸輪軸油封4使其低于汽缸蓋表面0. 5～1. 5mm（見圖227）。

    （29）安裝密封螺栓
    注意：安裝密封螺栓1時，務必使用新的熱圈2（見圖228）。

    （30）更換前搖臂機油控制閥
    ①拆下前搖臂總成。

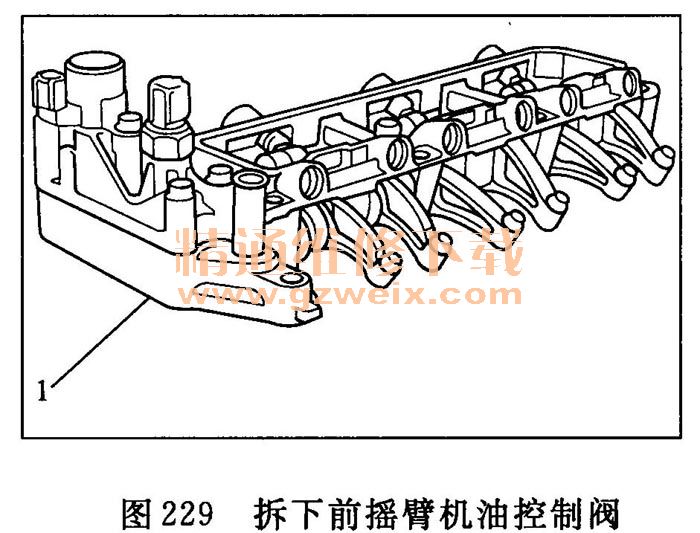

    ②拆下前搖臂機油控制閥1（見圖229）。

    ③按照與拆卸相反的順序安裝搖臂機油控制閥。
    （31）更換后搖臂機油控制閥
    ①拆下后搖臂總成。
    ②拆下后搖臂機油控制閥1（見圖230）。

    ③按照與拆卸相反的順序安裝搖臂機油控制閥。
