（10）更換正時皮帶驅動輪
    ①拆下正時皮帶。
    ②拆下正時皮帶止動器1，然后拆下正時皮帶驅動輪2和鍵3（見圖142）。

    ③檢查正時皮帶驅動輪和鍵是否損壞。如果有裂紋或損壞，更換正時皮帶驅動輪。
    ④安裝新的正時皮帶驅動輪和鍵，然后安裝正時皮帶止動器。
    ⑤安裝正時皮帶。
    ⑥執行曲軸位置（CKP）模式清除／曲軸位置模式學習程序。
    （11）拆卻氣門室蓋
    前
    ①拆下進氣歧管。
    ②從前汽缸蓋拆下三個點火線圈。
    ③斷開固定線束托架的五個連接器1，并拆下油尺2（見圖143）。

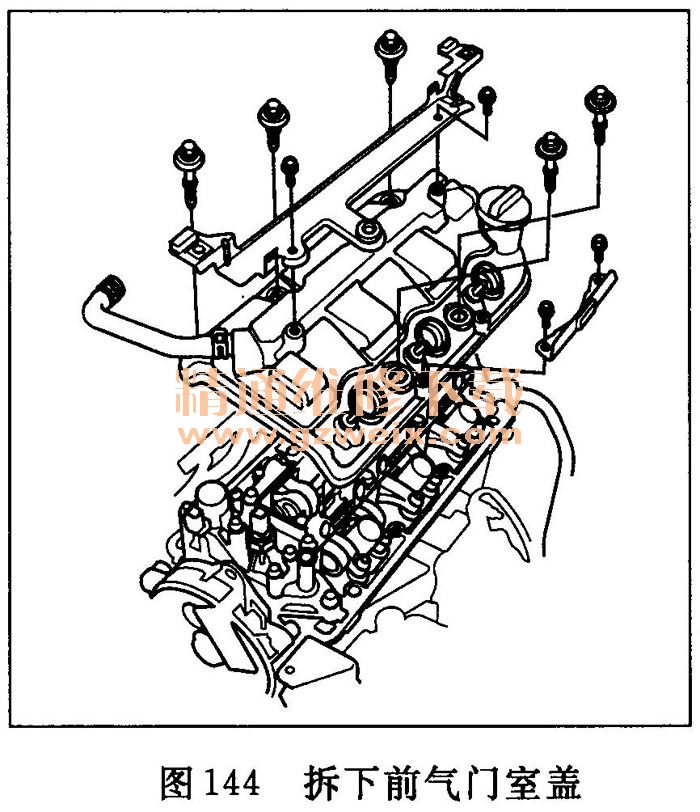

    ④拆下前氣門室蓋（見圖144）。

    后
    ①拆下進氣歧管。
    ②從后汽缸蓋拆下三個點火線圈。

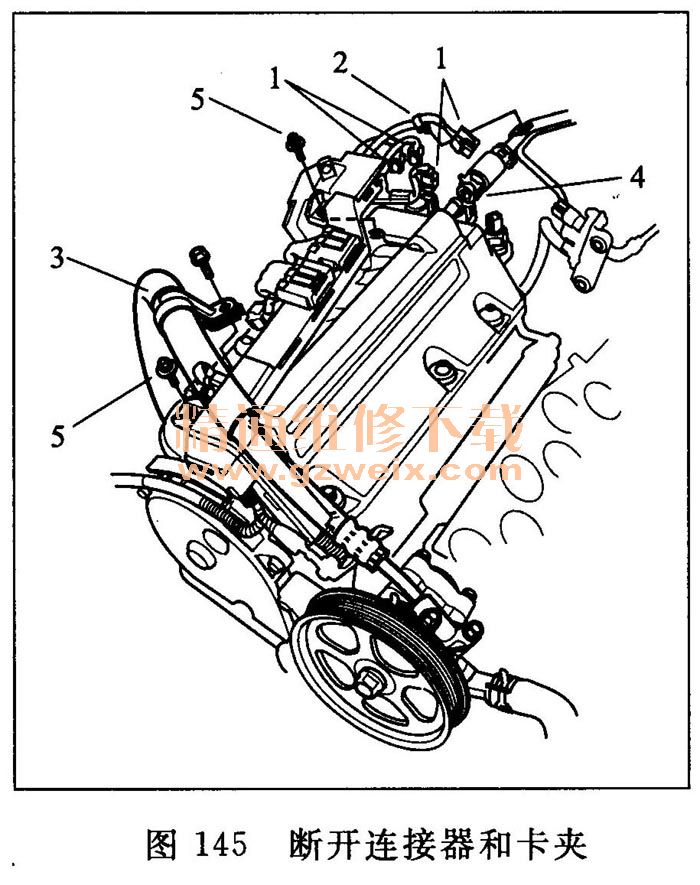

    ③斷開四個連接器1和卡夾2，并拆下動力轉向（P/S）軟管托架3和通氣軟管4（見圖145）。

    ④拆下固定線束托架的兩個螺栓5。
    ⑤拆下后氣門室蓋（見圖146）。

    （12）安裝氣門室蓋
    前
    ①檢查火花塞密封件是否損壞。如果密封件損壞，則將其更換。
    ②徹底清潔氣門室蓋襯墊和凹槽。
    ③將氣門室蓋襯墊1安裝到氣門室蓋2的凹槽中（見圖147）。確保氣門室蓋襯墊牢固安裝。

    ④將所有舊密封膠從搖臂軸托架和汽缸蓋上清除。
    ⑤用抹布清潔氣門室蓋接觸面。

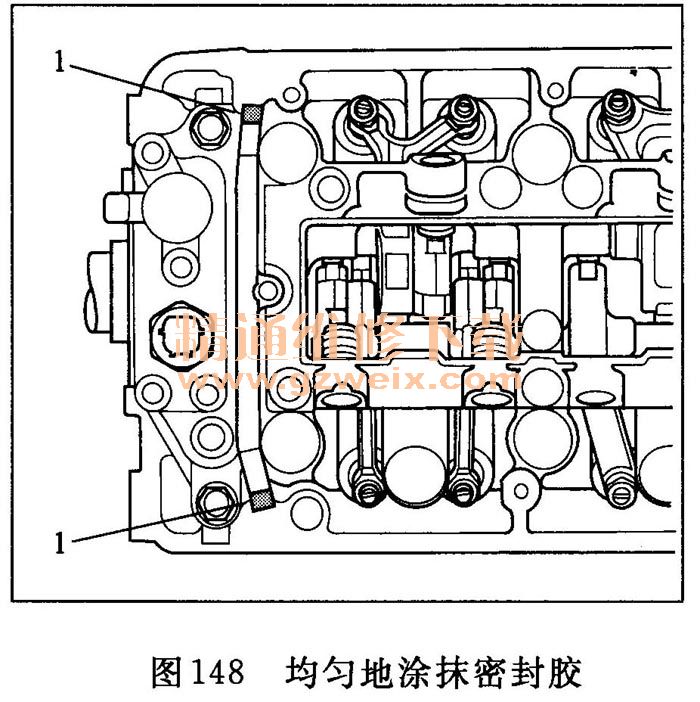

    ⑥在搖臂軸托架的接合部位1均勻地涂抹密封膠P/N08C70-KO234M, 08C70-K0334M或08C70-X0331S（見圖148）。

    注意：如果涂抹密封膠后經歷5min或更長時間，不要安裝零部件。并且，清除舊的殘膠后重新涂抹密封膠。

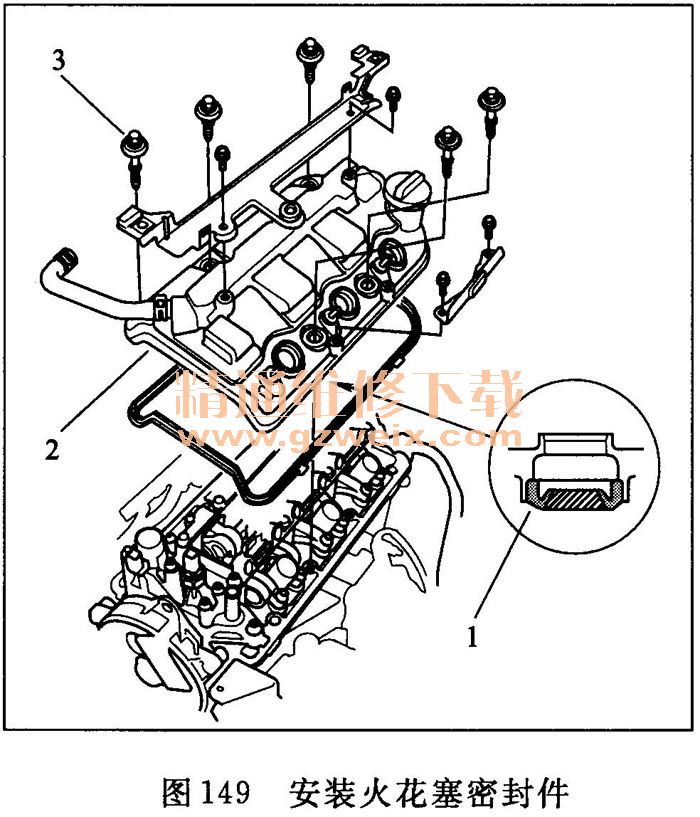

    ⑦將火花塞密封件1安裝到火花塞套管上，并安裝前氣門室蓋2（見圖149）。

    ⑧檢查火花塞密封件是否損壞。
    ⑨檢查氣門室蓋墊圈3。更換所有損壞或老化的墊圈。

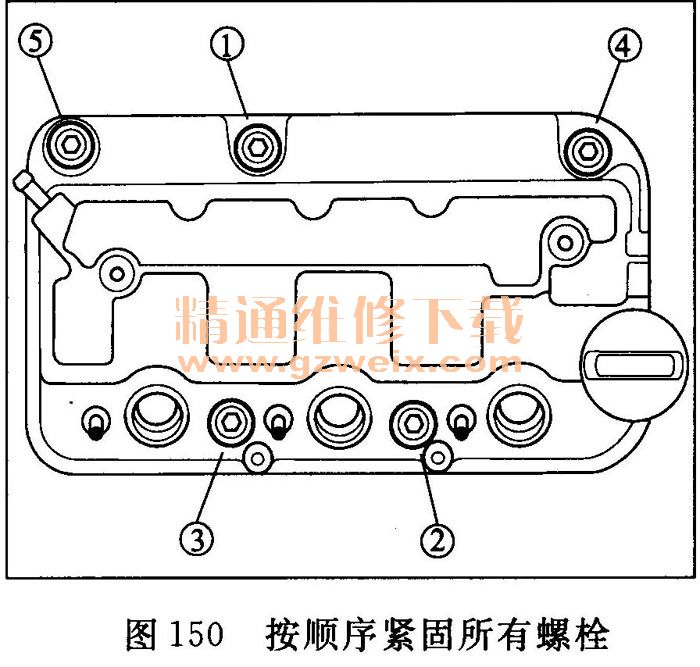

    ⑩分三步緊固所有的螺栓。在最后一步中，按順序緊固所有螺栓，力矩為12N·m（1. 2kgf·m）（見圖150）。

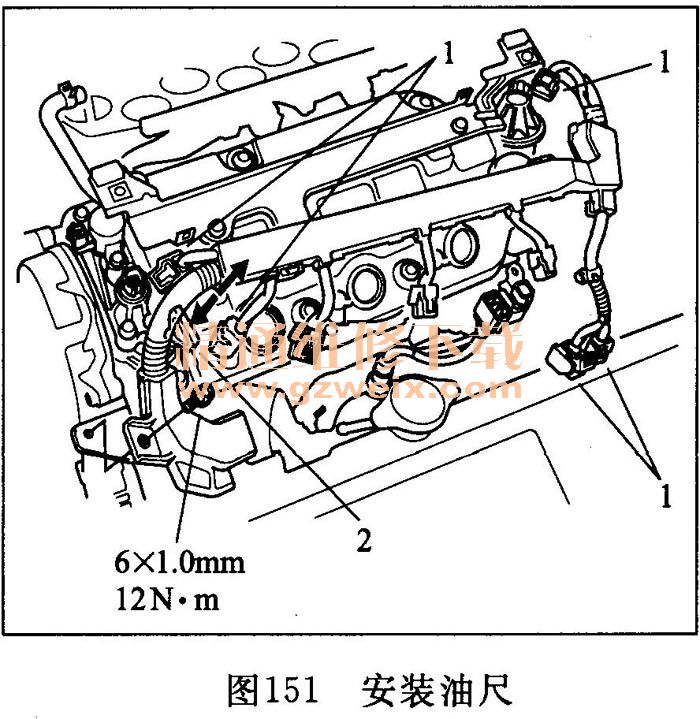

    11連接固定線束托架的五個連接器1，并安裝油尺2（見圖151）。

    12將三個點火線圈安裝至前汽缸蓋。
    13安裝進氣歧管。
    后
    ①檢查火花塞密封件是否損壞。如果密封件損壞，則將其更換。
    ②徹底清潔氣門室蓋襯墊和凹槽。
    ③將氣門室蓋襯墊1安裝到氣門室蓋2的凹槽中（見圖152）。確保氣門室蓋襯墊牢固安裝。

    ④將所有舊密封膠從搖臂軸托架和汽缸蓋上清除。
    ⑤用抹布清潔氣門室蓋接觸面。

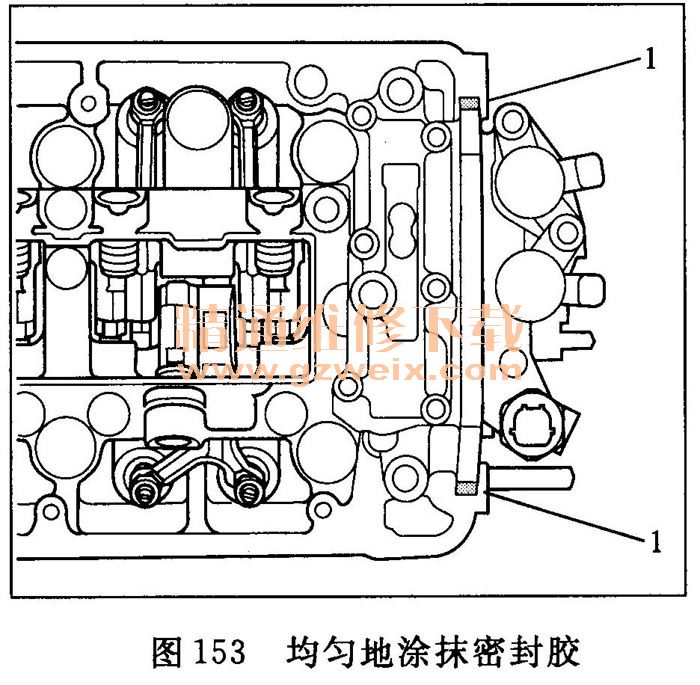

    ⑥在搖臂軸托架的接合部位1均勻地涂抹密封膠（見圖153）。

    ⑦將火花塞密封件1安裝到火花塞套管上，并安裝后氣門室蓋2（見圖154）。

    ⑧檢查火花塞密封件是否損壞。
    ⑨檢查氣門室蓋墊圈3。更換所有損壞或老化的墊圈。
    ⑩分三步緊固所有的螺栓。在最后一步中，按順序緊固所有螺栓，力矩為12N·m（1. 2kgf·m）（見圖155）。

    11安裝固定線束托架的兩個螺栓1（見圖156）。

    12連接四個連接器2和卡夾3，并安裝動力轉向軟管托架4和通氣軟管5。
    13將三個點火線圈安裝至后汽缸蓋
    14安裝進氣歧管。

 （13）拆卻汽缸蓋
    提示：使用翼子板蓋以免損壞油漆表面。
    為避免損壞線束和端子，握住連接器部分，小心地拔出線束連接器。
    為避免損壞汽缸蓋，應等到發動機冷卻液溫度降至低于38℃后，才松開汽缸蓋螺栓。
    在所有線束和軟管上做標記以防誤接。而且要確保它們沒有接觸其他線束、軟管，或者妨礙其他零件。

    ①卸去燃油壓力。
    ②執行蓄電池端子斷開程序。
    ③排空發動機冷卻液。
    ④拆下傳動帶。

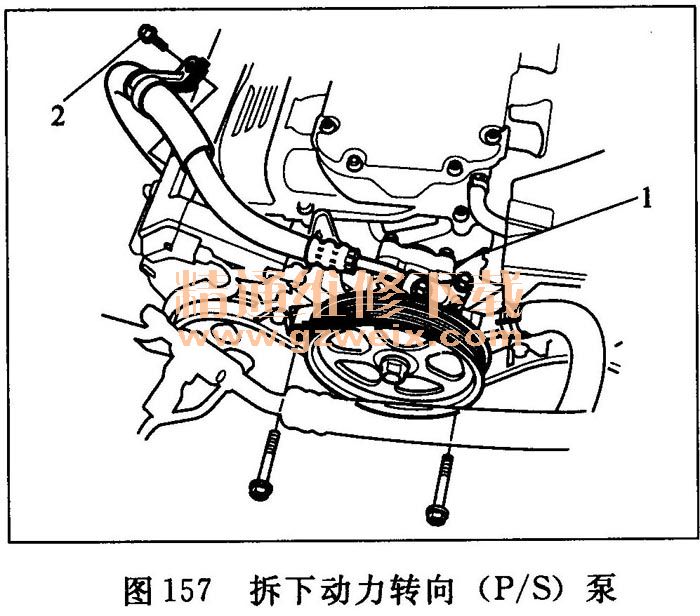

    ⑤拆下動力轉向（P/S）泵1和固定動力轉向軟管托架的螺栓2（見圖157）。

    ⑥拆下交流發電機。
    ⑦拆下進氣歧管。
    ⑧拆下六個點火線圈。
    ⑨拆下正時皮帶。
    ⑩拆下氣門室蓋。
    11將下列發動機線束連接器和線束夾從汽缸蓋上拆下：
     六個噴油器連接器。
     發動機冷卻液溫度（ECT）傳感器1連接器。
     機油壓力開關連接器。
     凸輪軸位置（CMP）傳感器連接器。
    后空燃比（A/F）傳感器連接器。
    后輔助加熱型氧傳感器（輔助HOZ S）連接器。
    12拆下前預熱三元催化轉換器（前WU-TWC）和后預熱三元催化轉換器（后WU-TWC）。
    13拆下快速連接接頭蓋1，然后斷開燃油供油軟管2（見圖158）。

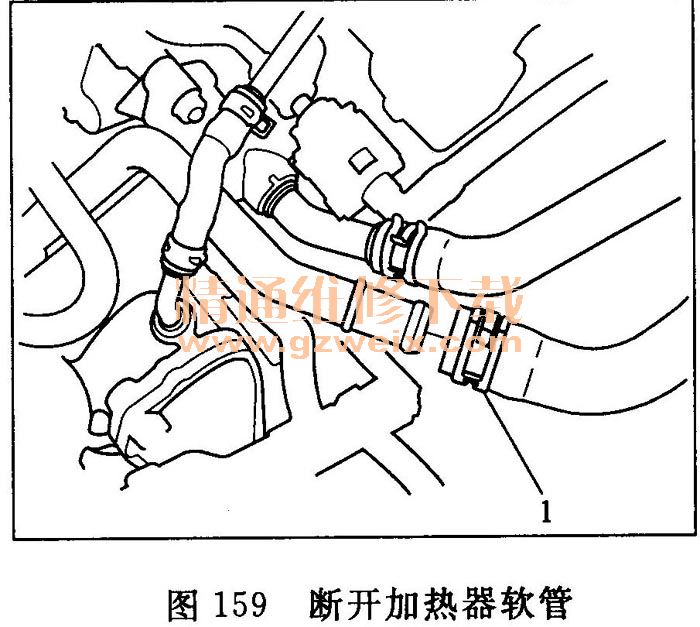

    14斷開加熱器軟管1（見圖159）。

    15將連接器托架從前汽缸蓋拆下（見圖160）。

    16將線束夾托架從后汽缸蓋拆下（見圖161）。

    17拆下噴油器基座。
    18拆下冷卻水通道。

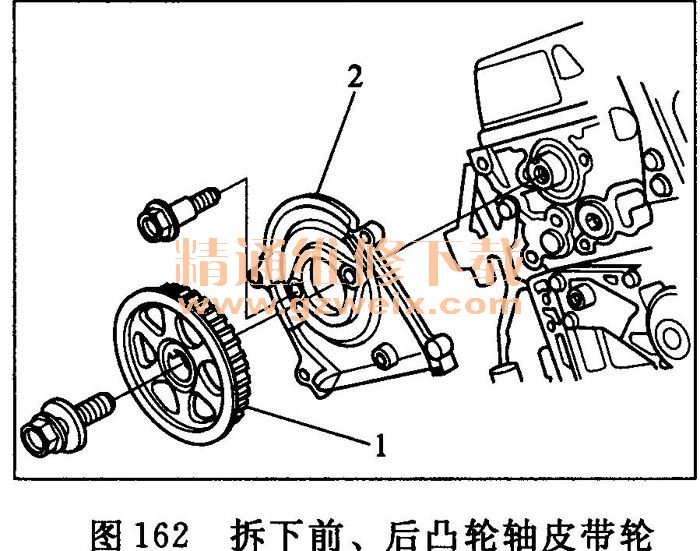

    19拆下前、后凸輪軸皮帶輪1和前、后蓋2（見圖162）。

    20拆下汽缸蓋螺栓。為避免翹曲，按順序每次松開螺栓1/3圈；重復這一過程直到所有螺栓松開（見圖163）。

    21拆下汽缸蓋。
