3 發動機燃油與排放系統
    3．1燃油和排放系統

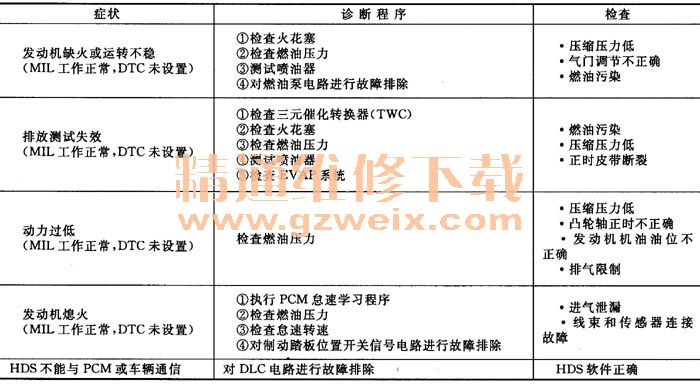

    當汽車出現這些癥狀之一時（見表3），使用HDS檢查是否有故障診斷碼（DTC）。如果沒有DTC，按所列順序進行癥狀診斷程序，直到找到原因。

    3．2PGM-Fl系統

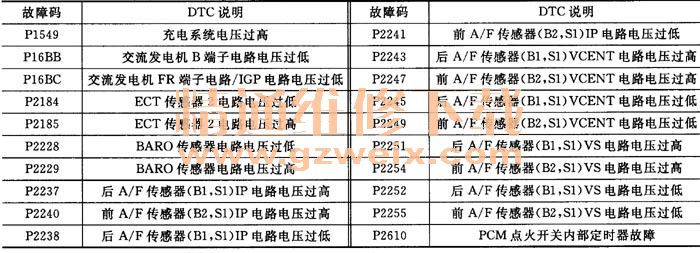

    （1）故障碼（見表4）


    （2）排除MIL電路故障
    ①將點火開關轉至ON（11）位置。
    ②執行儀表自診斷功能。
    MIL是否閃爍？
    是→轉至步驟③。
    否→用已知良好的儀表控制單元替換。然后重新檢查。換上已知良好的儀表控制單元后，如果癥狀／指示消失，則更換原來的儀表控制單元。
    ③將HDS連接到DLC上。
    ④使用HDS檢查DATA LIST（數據表）中的SCS。
    是否顯示存在短路？
    是→轉至步驟⑤。
    否→如果PCM軟件版本不是最新，則將其更新，或者換上已知良好的PCM，然后重新檢查。如果癥狀／指示消失且PCM已更新，則故障排除完成。如果癥狀／指示消失且PCM已替換，則更換原來的PCM。
    ⑤將點火開關轉至LOCK （0）位置。
    ⑥斷開PCM插接器A （49針），然后斷開HDS。

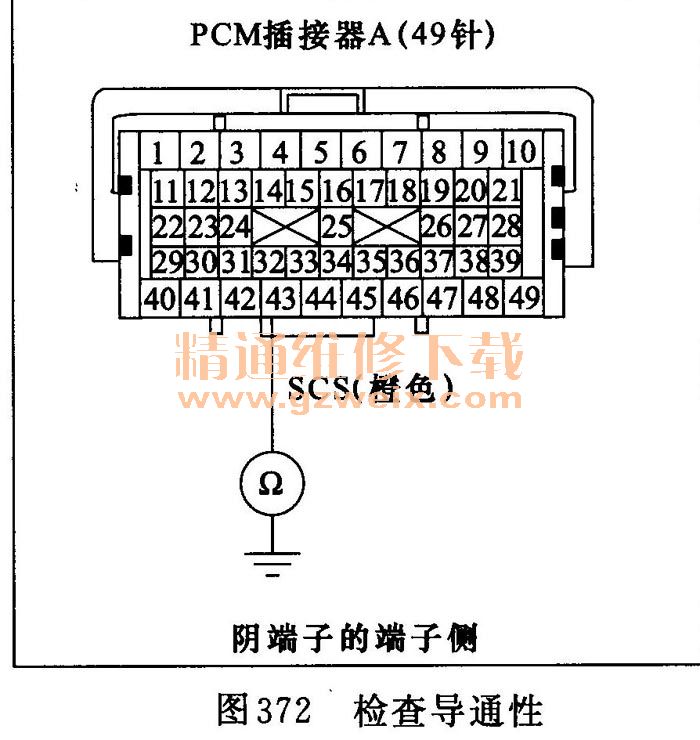

    ②檢查PCM插接器端子A32和車身搭鐵之間是否導通（見圖372）。

    是否導通？
    是→修理PCM （A32）和DLC之間線束的短路。
    否→如果PCM軟件版本不是最新，則將其更新，或者換上已知良好的PCM，然后重新檢查。如果癥狀／指示消失且PCM已更新，則故障排除完成。如果癥狀／指示消失且PCM已替換，則更換原來的PCM。

    （3）測試噴油器
    注意：測試前檢查以下項目；怠速轉速、點火正時怠速CO%。
    ①嘗試啟動發動機。
    ·如果發動機啟動，轉至步驟②。
    ·如果發動機不啟動，轉至步驟⑧。

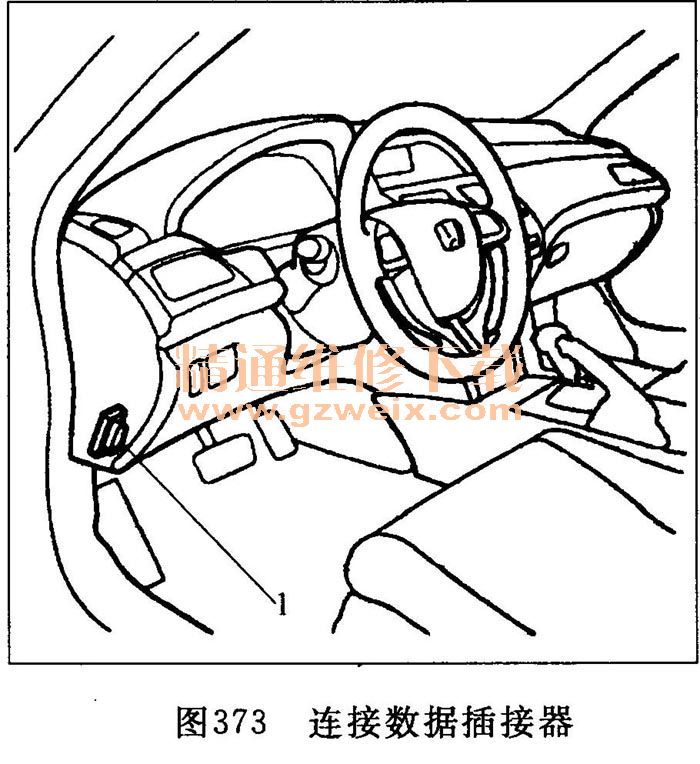

    ②將HDS連接到位于駕駛員側儀表板，下的數據插接器（DLC） 1上（見圖373）

    ③確保HDS與PCM通信。如果不能進行通信，轉至DLC電路故障排除。
    ④使用HDS在INSPECTION MENU（檢查菜單）上選擇ONE INJECTOR（一個噴油器）。
    ⑤選擇要檢查的噴油器編號，每次停用1個噴油器。
    ⑥檢查怠速轉速的變化。
·如果各汽缸的怠速轉速降低基本相同，燃油噴油器正常。
      ·如果在斷開某個噴油器時，怠速轉速或性能保持不變，該噴油器可能有故障。。更換噴油器并重新測試。
    ⑦當發動機怠速時，使用聽診器查聽各噴油器是否發出“咔嗒”聲。
    ·如果某個燃油噴油器不能發出典型的“咔嗒”聲，更換該噴油器后，再次檢查是否發出聲音。
    ·如果仍未出現“咔嗒”聲，檢查以下各項：
    一PGM-Fl主繼電器1和接線插接器之間的黃色線束是否存在線束斷裂或連接不良。
    一接線插接器是否斷路或腐蝕。
    一接線插接器和噴油器之間的黃色線束是否存在導線斷裂或連接不良。
    一噴油器與PCM之間的線束是否短路、導線斷裂或連接不良。
    ·如果一切正常，測試完成。
    ⑧將點火開關轉到LOCK （0）位置。
    ⑨斷開噴油器插接器。
    ⑩測量噴油器11號和2號端子之間的電阻（見圖374）。應為10～13Ω。

    ·如果電阻值正常，轉至步驟⑧。
    ·如果電阻值與規定不符，則更換噴油器。
    ⑧檢查燃油壓力。
      ·如果燃油壓力符合規定，檢查以下各項：
    一PGM-Fl主繼電器1和接線插接器之間的黃色線束是否存在線束斷裂或連接不良。
    一接線插接器是否斷路或腐蝕。
    一接線插接器和噴油器之間的黃色線束是否存在導線斷裂或連接不良。
    一噴油器與PCM之間的線束是否短路、導線斷裂或連接不良。
    ·如果燃油壓力不符合規定，重新檢查燃油壓力。
    （4）更換噴油器
    ①釋放燃油壓力。
    ②拆下進氣歧管。
    ③斷開快速連接接頭1（見圖375）。

    ④拆下燃油接頭軟管安裝螺栓2。
    ⑤將插接器3從噴油器上斷開。
    ⑥將燃油分配管道安裝螺栓4從燃油分配管道5上拆下。
    ⑦將燃油分配管道和噴油器從噴油器基座上拆下。
    ⑧將噴油器卡扣6從燃油分配管道上拆下。
    ⑨將噴油器從燃油分配管道上拆下。

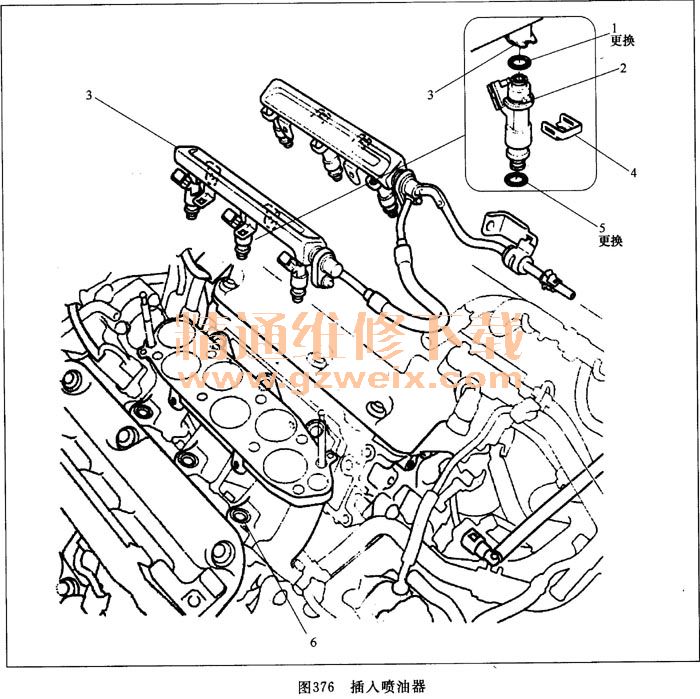

    ⑩用干凈的發動機機油涂抹新的O形圈（黑色）1，并將噴油器2插入燃油分配管道3（見圖376）。

    11安裝噴油器卡扣4。
    12用干凈的發動機機油涂抹新的O形圈（綠色）5。
    13將燃油分配管道和噴油器安裝到噴油器基座6上。
    14重新安裝燃油分配管道安裝螺栓，并連接噴油器上的插接器。
    15重新安裝燃油接頭軟管安裝螺栓。
    16連接快速連接接頭。
    17將點火開關轉至ON（n）位置，但不要操作啟動機。燃油泵運轉2s之后，就會給燃油分配管道加壓。重復該操作兩次或三次，然后確認無燃油泄漏。
    18用新襯墊重新安裝進氣歧管。
    （5）更換MPA傳感器
    ①斷開MAP傳感器插接器1（見圖377）。

    ②拆下螺釘2。
    ③拆下MAP傳感器3。
    ④使用一個新的O形圈4，按照與拆卸相反的順序安裝零件。
    （6）更換MAF傳感器／/IAT傳感器
    ①斷開MAF傳感器／/IAT傳感器5針插接器1（見圖378）。

    ②拆下螺釘2。
    ③拆下MAF傳感器／IAT傳感器3。
    ④使用一個新的O形圈4，按照與拆卸相反的順序安裝零件。
    （7）更換ECT傳感器1
    ①排空發動機冷卻液。
    ②拆下發動機蓋。

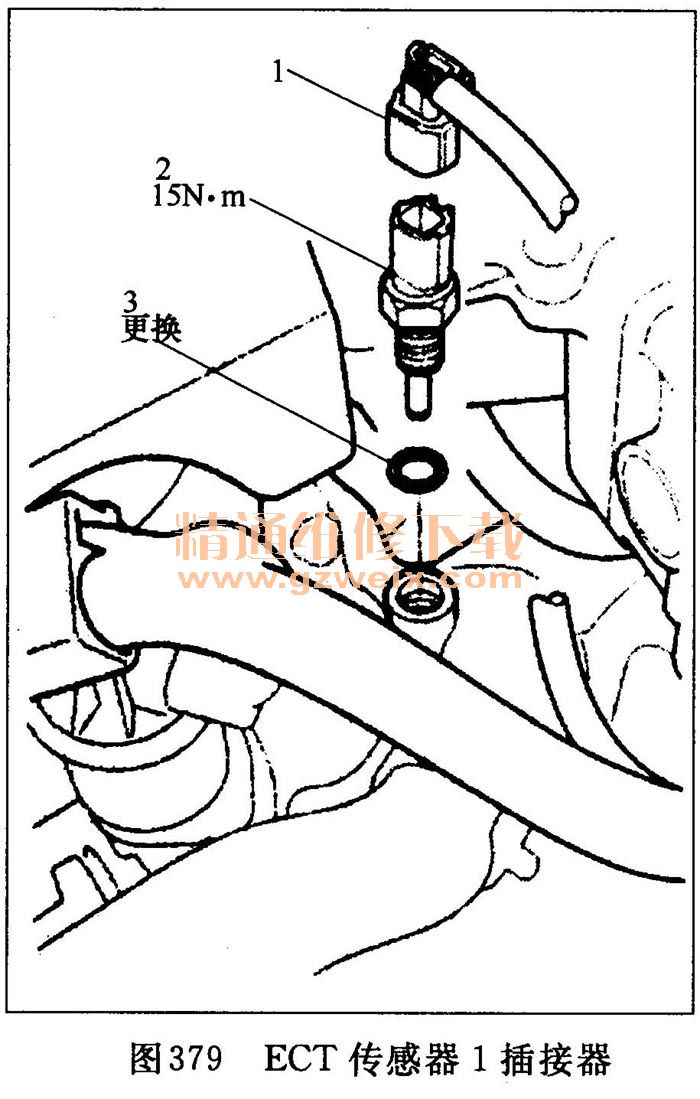

    ③斷開ECT傳感器1的2針插接器1（見圖379）。

    ④拆下ECT傳感器1 2。
    ⑤使用新的O形圈3，按照與拆卸相反的順序安裝零件，然后將發動機冷卻液重新注入散熱器中。
    （8）更換ECT傳感器2
    ①拆下發動機底蓋。
    ②排空發動機冷卻液。

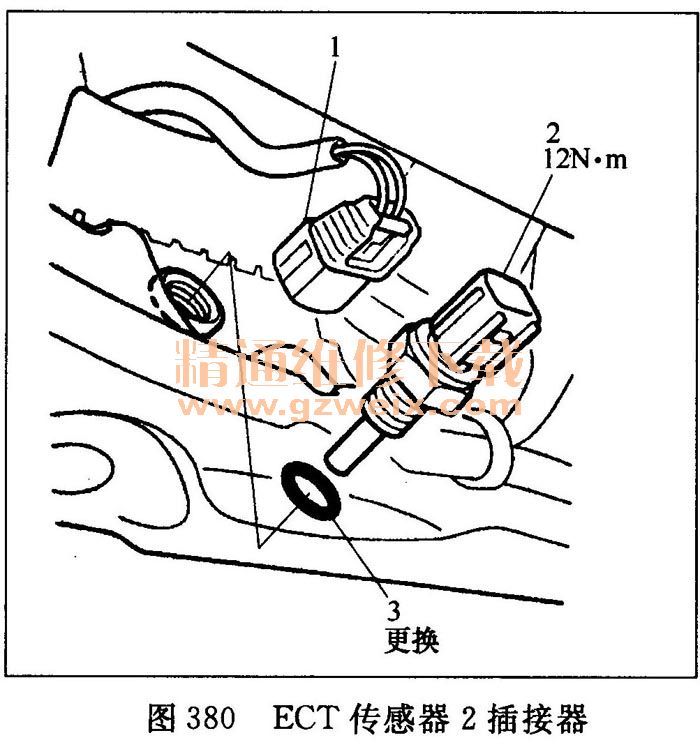

    ③斷開ECT傳感器2的2針插接器1（見圖380）。

    ④拆下ECT傳感器2 2。
    ⑤使用新的O形圈3，按照與拆卸相反的順序安裝零件，然后將發動機冷卻液重新注入散熱器中。
    （9）更換A/F傳感器
    前汽缸組（B2）
    ①斷開前A/F傳感器6針插接器1，然后拆下A/F傳感器2（見圖381）。

    ②按照與拆卸相反的順序安裝零件。

    后汽缸組（B1）

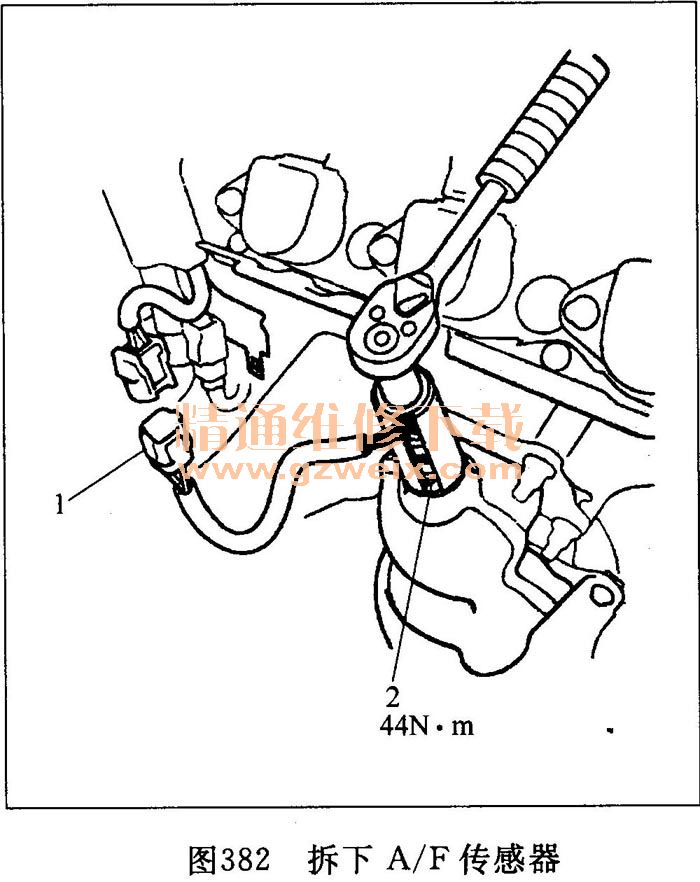

    ①斷開后A/F傳感器6針插接器1，然后拆下A/F傳感器2（見圖382）。

    ②按照與拆卸相反的順序安裝零件。
    （10）更換輔助HO2S
    前汽缸組（B2）

    ①開前輔助HOZ S 4針插接器1，并拆下線束夾2（見圖383）。

    ②用舉升機舉升車輛。

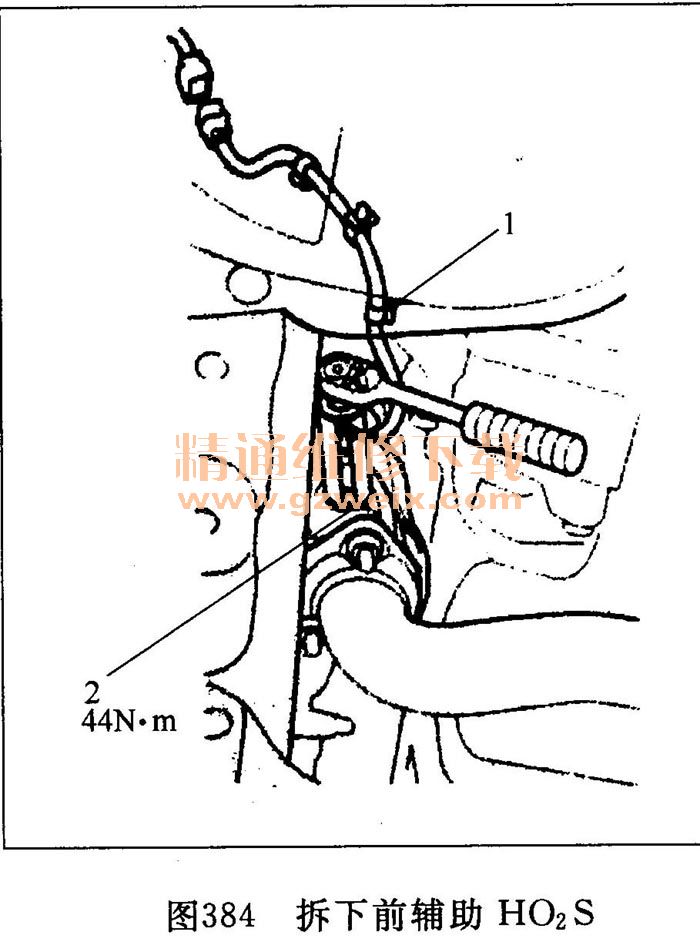

    ③拆下線束夾1，然后拆下前輔助HO2S2（見圖384）。

    ④按照與拆卸相反的順序安裝零件。
    后汽缸組（B1）
    ①用舉升機舉升車輛。
    ②斷開后輔助HOZ S 4針插接器1，并拆下線束夾2（見圖385）。

    ③拆下后輔助HO2S 3。
    ④按照與拆卸相反的順序安裝零件。
