22松開發動機側支座托架安裝螺栓1，然后將其緊固至規定扭矩（見圖41）。

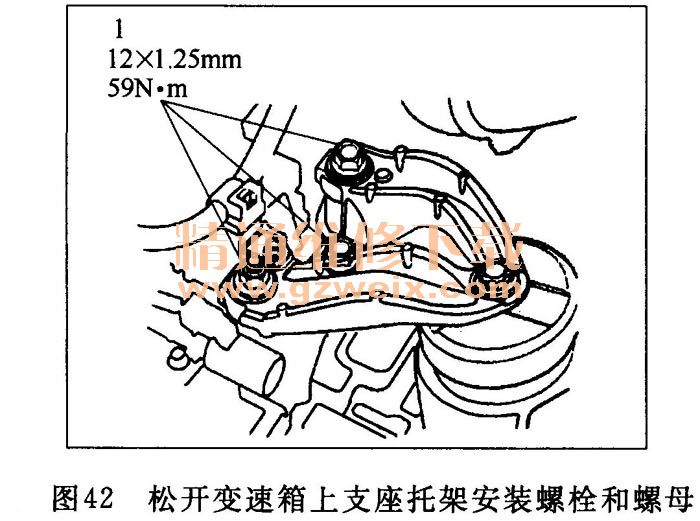

23松開變速箱上支座托架安裝螺栓和螺母1，然后其重新緊固至規定扭矩（見圖42）。

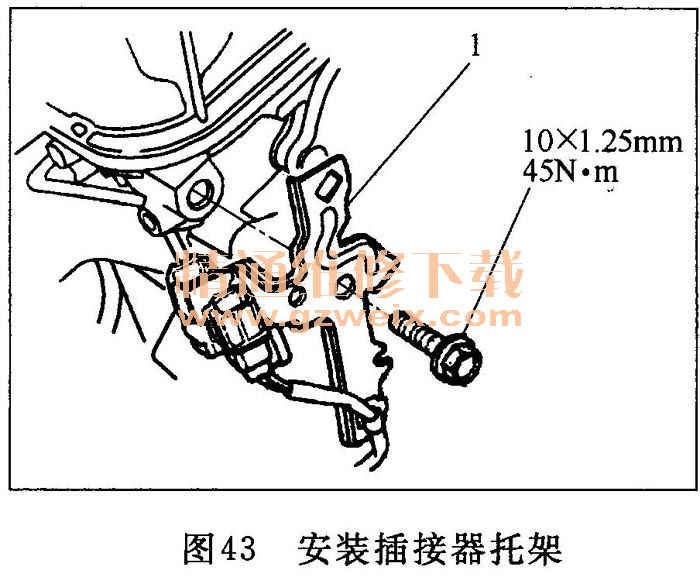

24將插接器托架1安裝到前汽缸蓋（見圖43）。
25將線束托架和插接器安裝至前汽缸蓋。
26將線束托架1安裝到后汽缸蓋（見圖44）。
27將
ATF冷卻器軟管連接到變速箱上，并用卡扣固定軟管。

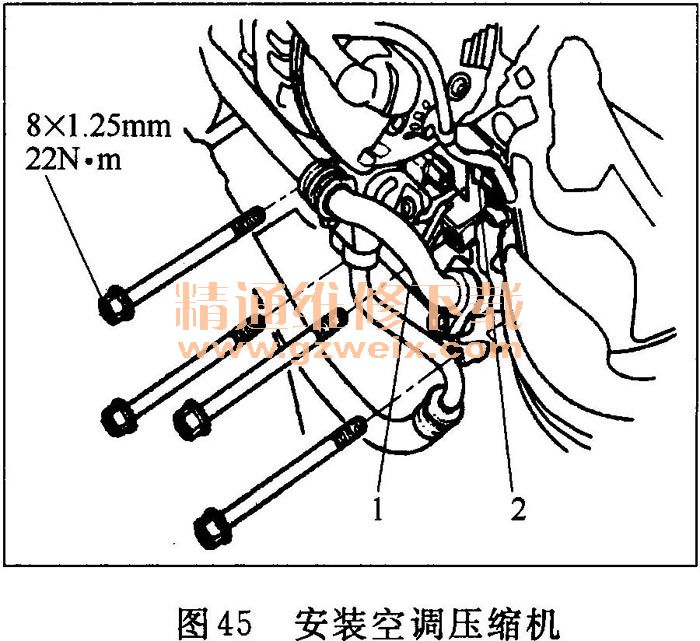

28安裝空調壓縮機1，然后連接空調壓縮機離合器插接器2，如圖45所示。
29連接加熱器軟管1（見圖46）。
30安裝散熱器。
31用舉升機舉升車輛。

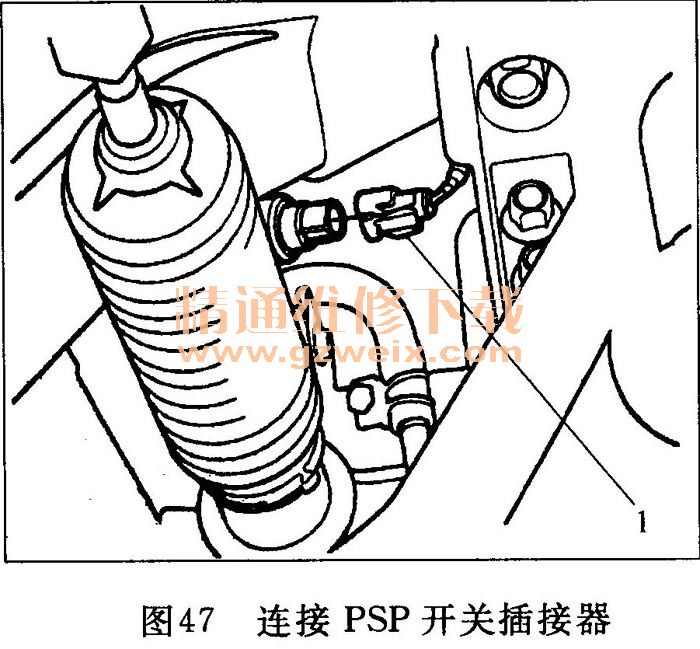

32連接PSP開關插接器1（見圖47）。
33連接動力轉向（P/S）軟管1（見圖48）。
34安裝分動器總成。
35將傳動軸安裝至分動器軸法蘭上。
36在每個半軸端部安裝新的定位環，然后安裝半軸。確保每個環“卡”進差速器和中間軸的適當位置。
37將懸架下臂連接到轉向節上。
38將轉向橫拉桿球頭連接到轉向節上。
39安裝減振器叉。
40安裝懸架行程傳感器。

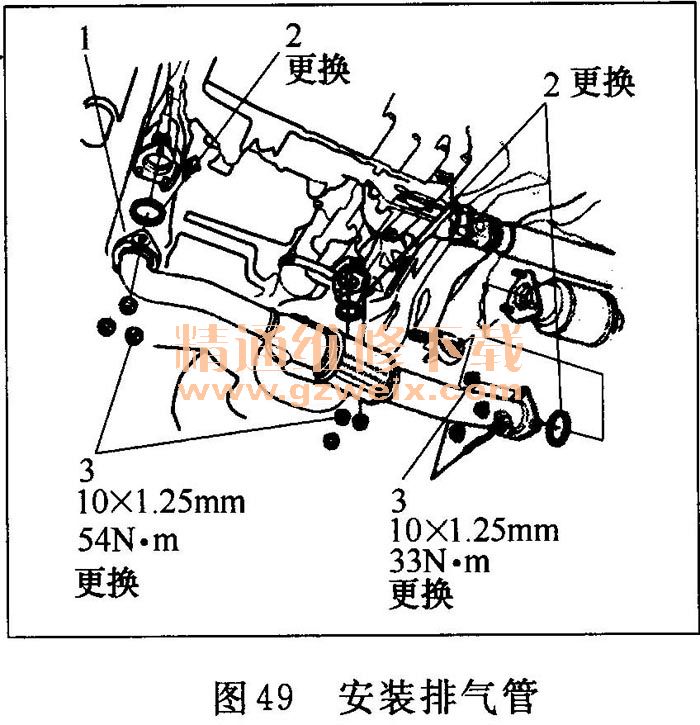

41用新襯墊2和新自鎖螺母3安裝排氣管1（見圖49）。
42安裝發動機底蓋。
43安裝前輪。
44降下舉升機上的車輛。
45安裝換擋拉線。
46將轉向萬向節2上的參照標記1和轉向器小齒輪軸3對齊。將轉向萬向節連接到轉向器小齒輪軸上。緊固轉向萬向節螺栓（見圖50）。
47安裝轉向萬向節蓋4。
48拆下方向盤固定架工具。

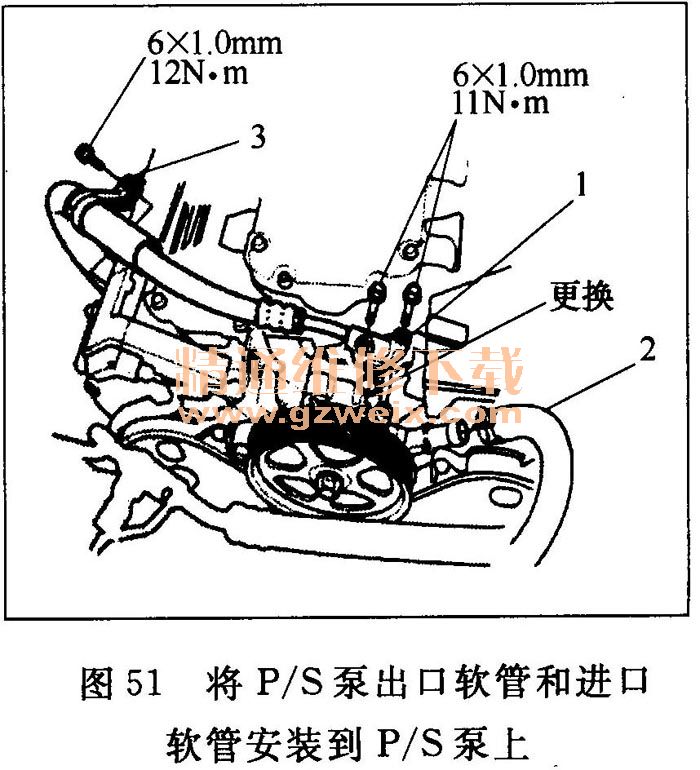

49將P/S泵出口軟管1和P/S泵進口軟管2安裝到P/S泵上，并安裝P/S軟管托架3（見圖51）。
50安裝傳動皮帶。
51連接燃油供油軟管1，然后安裝快速連接接頭蓋2（見圖52）。

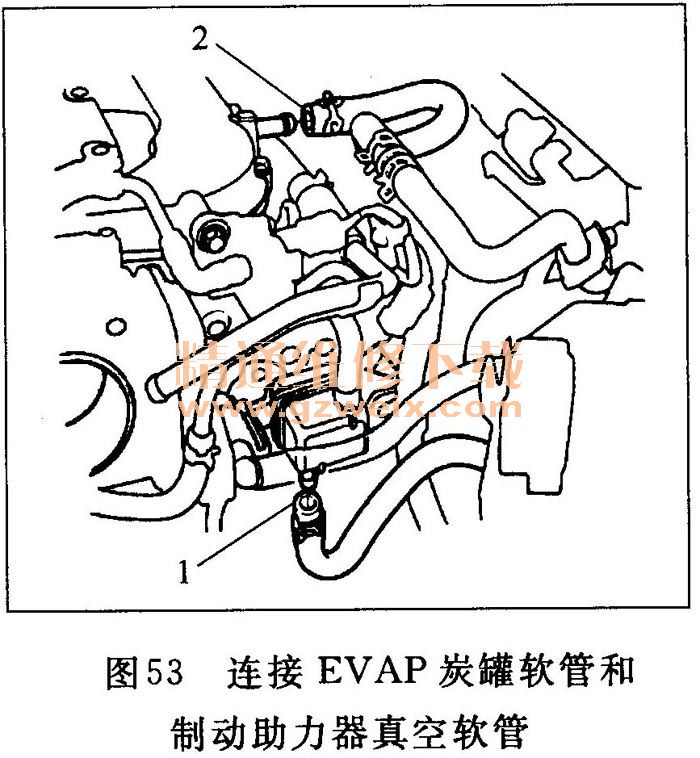

52連接EVAP炭罐軟管1和制動助力器真空軟管2（見圖53）。
53連接發動機線束插接器1，然后安裝線束夾2和托架3（見圖54）。
54安裝駕駛員側前翼子板裝飾件。

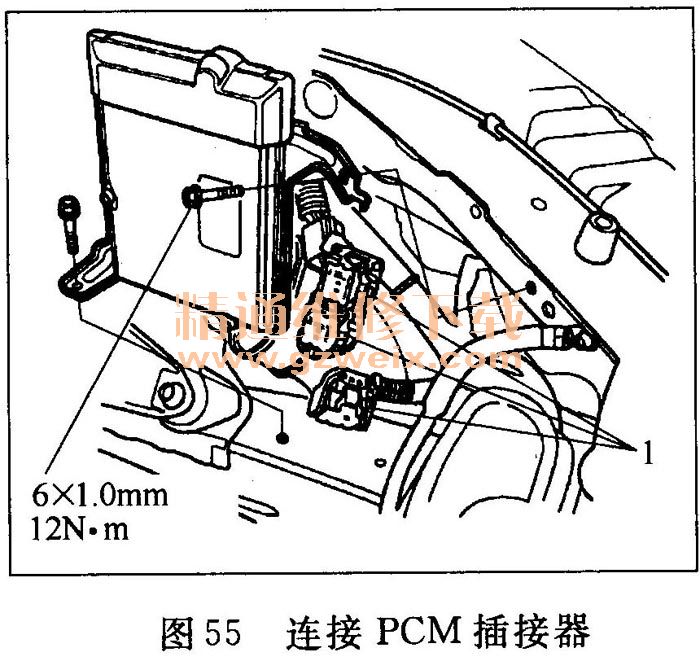

55連接PCM插接器1，然后安裝帶托架的PCM（見圖55）。
56將
蓄電池電纜1連接到發動機蓋下保險絲／繼電器盒上（見圖56）。

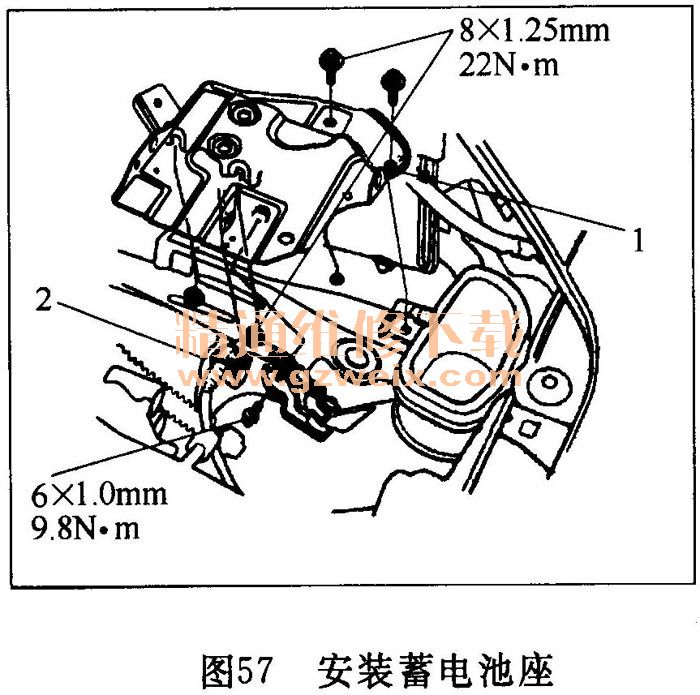

57安裝
蓄電池座1，然后安裝線束夾2和螺栓（見圖57）。
58安裝空氣濾清器。
59安裝前格槽蓋。
60安裝擋泥板隔板。
61安裝發動機蓋。
62安裝連桿支柱。
63執行
蓄電池安裝程序。
64檢查燃油是否泄漏。將點火開關轉至ON （II）位置（不要操作啟動機），使燃油泵運轉約2s，給燃油管路加壓。重復此操作三次，然后檢查燃油管路各處是否有燃油泄漏。
65向發動機重新加注發動機機油。
66向變速箱重新加注
ATF。
67將換擋桿移動至每個擋位，檢查并確認自動變速箱擋位指示器隨變速箱擋位開關變化而變化。
68向儲液罐重新加注動力轉向液。
69向散熱器重新加注發動機冷卻液。
70執行動力
轉向系統放氣程序。
71執行冷卻系統放氣程序。
72檢查是否有油液泄漏。
73用螺栓將駕駛員側發動機蓋支柱托架1重新安裝至適當?shù)奈恢茫ㄒ妶D58）。
74將乘客側發動機蓋支柱重新連接至樞軸螺栓。
75執行PCM重置程序。
76執行CKP模式清除／CKP模式學習程序。
77檢查怠速轉速。
78檢查點火正時。
79檢查
車輪定位。
