（11）更換CMP傳感器
    ①拆下正時皮帶
    ②拆下前凸輪軸皮帶輪（CMP傳感器脈沖片）1（見圖386）。

    ③斷開CMP傳感器插接器2，然后拆下后蓋3。
    ④將CMP傳感器1從后蓋上拆下（見圖387）。

    ⑤按照與拆卸相反的順序安裝零件。
    ⑥安裝正時皮帶。
    ⑦執行CKP模式清除／CKP模式學習程序。

    （12） CKP傳感器
    ①用舉升機舉升車輛。
    注意：保持車輛水平，因?yàn)樵诓鹣聜鞲衅鲿r(shí)發動機機油會溢出。

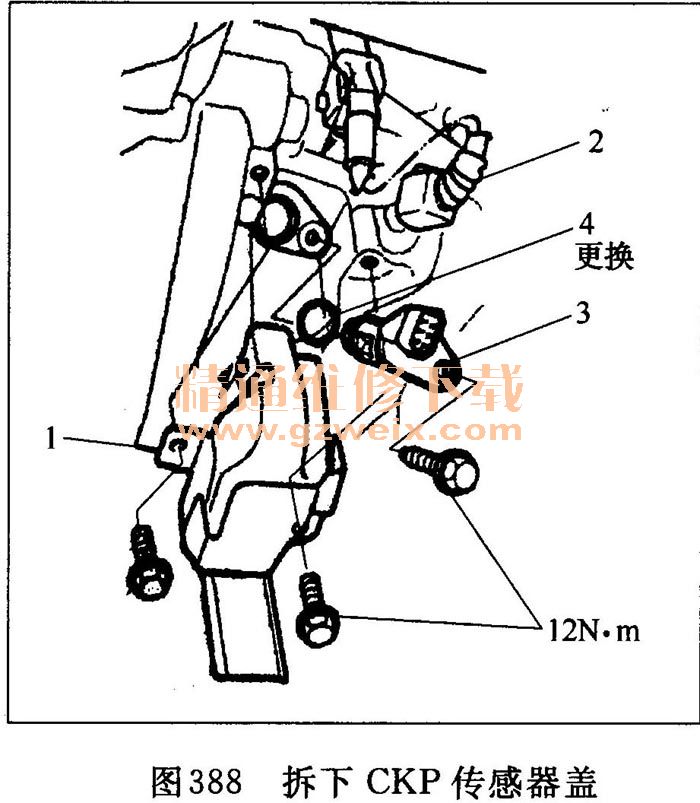

    ②拆下CKP傳感器蓋1（見圖388）。

    ③斷開CKP傳感器插接器2。
    ④拆下CKP傳感器3。
    ⑤使用一個新的O形圈4，按照與拆卸相反的順序安裝零件。
    ⑥執行CKP模式清除／CKP模式學習程序。
    ⑦檢查發動機油位，如有必要，添加油液。

    （13）更換爆震傳感器
    ①拆下進氣歧管。
    ②拆下噴油器基座。

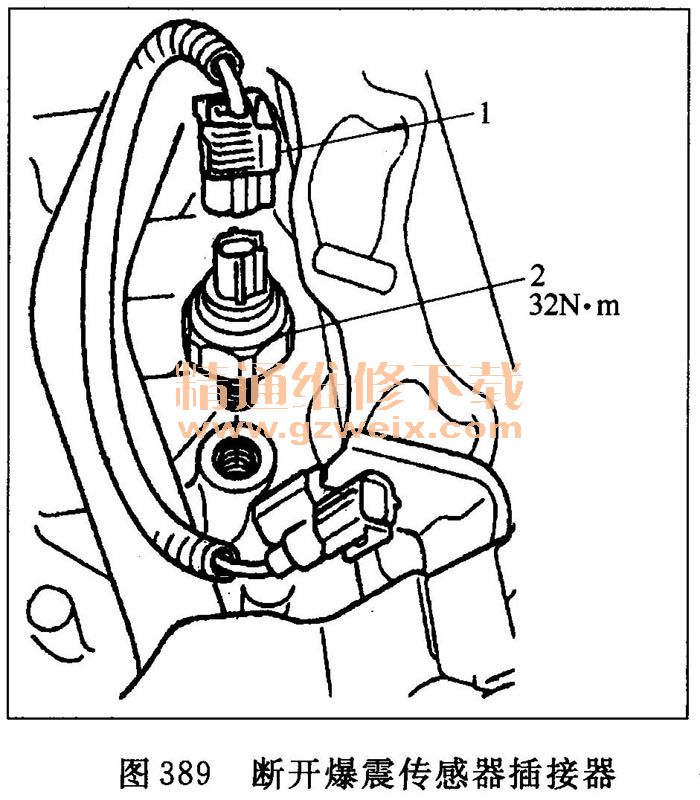

    ③斷開爆震傳感器插接器1（見圖389）。

    ④拆下爆震傳感器2。
    ⑤按照與拆卸相反的順序安裝零件。

    （14）更換ELD
    ①執行蓄電池端子斷開程序。
    ②拆下上蓋1，然后拆下正極（＋）端子2（見圖390）。

    ③將發動機蓋下保險絲／繼電器盒3從托架上拆下。
    ④拆下下蓋1（見圖391）。

    ⑤斷開ELD 3針插凄器2。
    ⑥拆下保險絲（1和2）（見圖392）。

    ⑦松開三個鎖止凸舌1，然后拆下ELD（見圖393）。

    ⑧按照與拆卸相反的順序安裝零件。
    ⑨執行蓄電池端子重新連接程序。

    （15）更新PCM
     注意：確保HDS／HIM有最新的軟件版本。
    更換PCM前，確保車輛蓄電池已完成充電，并連接一個蓄電池跨接盒（不是蓄電池充電器）以維持系統電壓。
    更新時，切勿將點火開關轉至ACC（II）或LOCK（0）位置。如果更新有問題，將點火開關置于ON（II）位置。
    為避免損壞PCM，在更新時不要操作任何電氣設置[大燈、音響系統、制動器、空調、電動車窗、天窗（如果配有）、門鎖等]。
    只要PCM被替換或更換，更換PCM,以確保安裝了最新程序。
    不能更新PCM已有的程序。PCM只接受新程序。
    發動機室內的高溫可能導致PCM過熱而無法更新。如果發動機在這個程序前已經運轉，打開發動機蓋并冷卻發動機室。在更新期間，如果因?yàn)楸咎锝涌趩卧�（HIM）的紅（＃3）燈點亮或閃爍而需對HIM進行診斷，當從數據插接器（DLC）上斷開HIM時，應將點火開關置于ON（111）位置。這樣可防止PCM損壞。

    ①點火開關轉到ON （II）位置，但不要啟動發動機。
    ②將HDS連接到位于駕駛員側儀表板下的數據插接器（DLC） 1上（見圖394）。

    ③確保HDS與PCM和車輛的其他系統通信。如果不能進行通信，轉至DLC電路故障排除。
    ④選擇更新程序，并遵循HDS提示更新PCM。
    ⑤如果PCM中的軟件版本是最新的，將更新工具從DLC上斷開并返回到以前執行的程序。如果PCM的軟件不最最新的，則按照HDS上的指示進行操作。如果提示選擇PGM-Fl系統或者A/T系統，確保兩者都要更新。
注意：如果PCM更新系統要求冷卻PCM，則循環顯示屏指示。如果在更新過程中，出現故障（編程需要15min以上，狀態條超過100%, D或發動機防盜鎖止指示燈閃爍，HDS輸入凍結等），則遵循這些步驟以減小損壞PCM的可能性：
    將點火開關置于ON（II）位置。
    連接蓄電池跨接盒（不要連接蓄電池充電器）。
    關閉HDS.。
    將HDS從DLC上斷開。
    重啟HDS。
    重新將HDS連接至DLC，并再次嘗試更新程序。
    ⑥執行CM怠速學習程序。
    ⑦執行CKP模式清除／CKP模式學習程序。

    （16）更換PCM
    ①將HDS連接到位于駕駛員側儀表板下的數據插接器（DLC）上。
    ②將點火開關轉至ON（II）位置。
    ③確保HDS與PCM和車輛的其他系統通信。如果不能進行通信，轉至DLC電路故障排除。
    ④將點火開關轉至LOCK （0）位置。
    ⑤使用HDS跨接SCS線路。
    ⑥執行蓄電池拆卸程序。
    ⑦拆下螺栓4（見圖395）。

    ⑧斷開PCM插接器1、2和3，然后拆下PCM總成5。
    注意： PCM插接器1、2和3有符號（1＝口，2=△，3=0）壓印在上面用于識別。

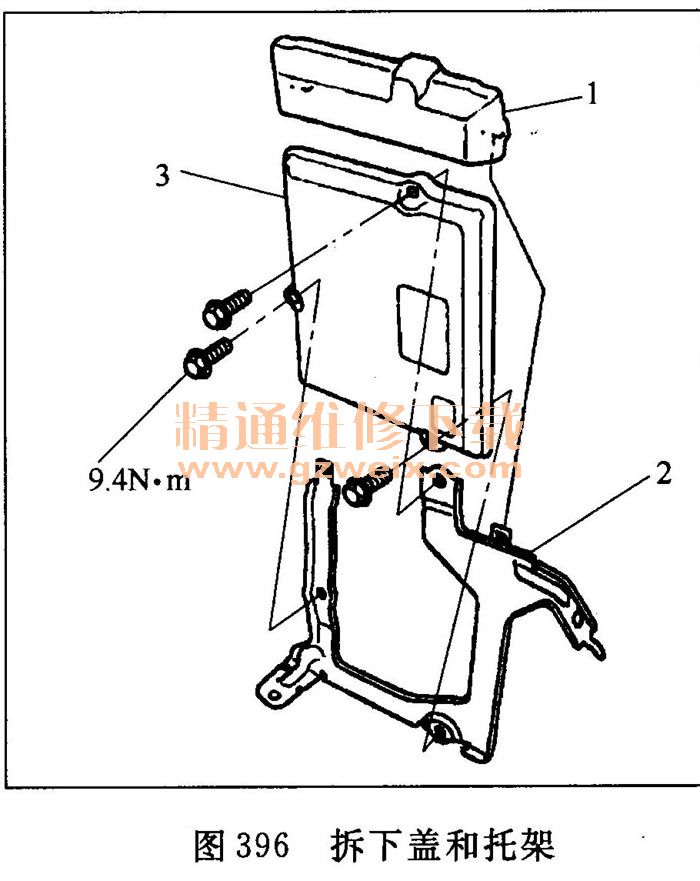

    ⑨從PCM 3上拆下蓋1和托架2（見圖396）。

    ⑩按照與拆卸相反的順序安裝PCM。
    11執行蓄電池安裝程序。
    12將點火開關轉至ON（II）位置。
     13使用HDS將VIN手動輸入PCM。
注意：由于VIN未被編程到PCM中，可能會存儲DTC P0630（VIN未編程或不匹配），將其忽略并繼續本流程。
    14使用HDS選擇IMMOBI（發動機防盜鎖止）系統。
    15輸入加IN處獲取的發動機防盜鎖止PCM代碼，并使用HDS中IMMOBI MENU（發動機防盜鎖止菜單）的PCM更換程序，啟動發動機。
    16用HDS選擇PGM-FI系統并重新設定PCM。
    17如果PCM軟件版本不是最新，更新PCM。
    18執行PCM怠速學習程序。
19執行CKP模式清除／CKP模式學習程序。
