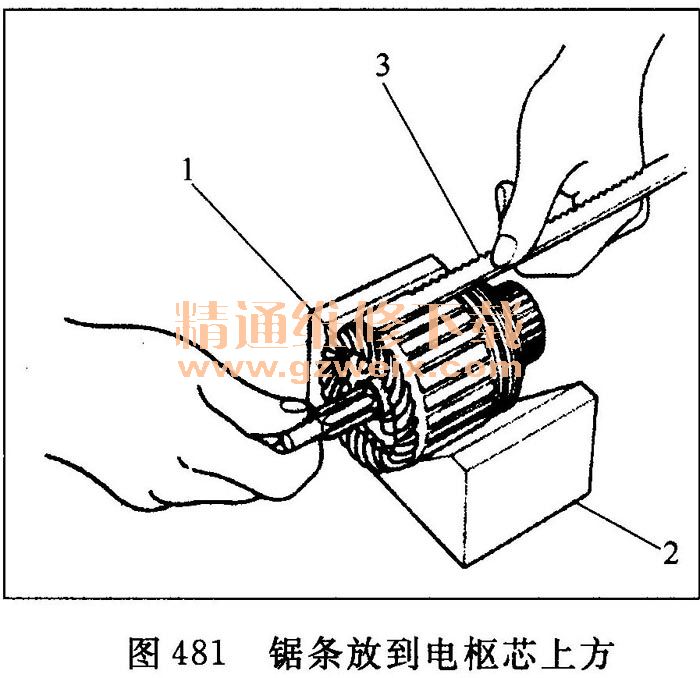

11將電樞1放在一個電樞測試器2上。將一鋼鋸條3拿到電樞芯上方（見圖481）.如果電樞芯轉動時，鋸條被吸引至電樞芯，則電樞短路。更換電樞。

    12使用歐姆表檢查轉向器1與電樞線圈芯2之間以及換向器與電樞軸3之間是否導通（見圖482）。如果導通，則更換電樞。

    13沿軸滑動超速離合器1（見圖483）。如果不能平穩滑動，則將其更換。

    14固定超速離合器1，按圖示方向轉動主動齒輪2以確保其能自由轉動（見圖484）。并確保主動齒輪反向鎖止。如果不能鎖止，則更換超速離合器總成。

  15如果啟動機主動齒輪磨損或損壞，則更換超速離合器總成；齒輪不能單獨更換。如果啟動檢查惰輪和變矩器齒圈的情況機主動齒輪輪齒損壞，則將其更換。

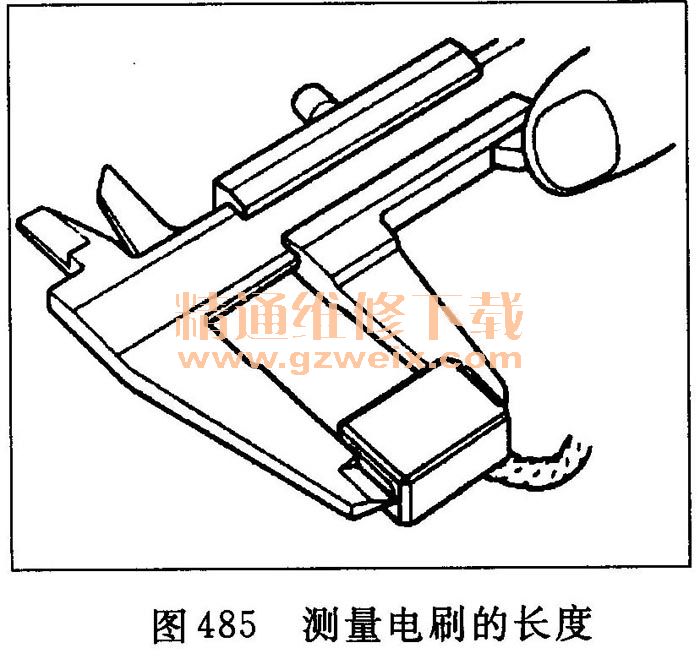

   16測量電刷的長度（見圖485）。如果比維修極限小，則更換電刷架總成。

    電刷長度
標準（新）：15.0～16. 0mm
維修極限：9. 0mm
    17檢查（＋）電刷架1與（－）電刷架2之間是否導通（見圖486）。如果導通，則更換電刷架總成。

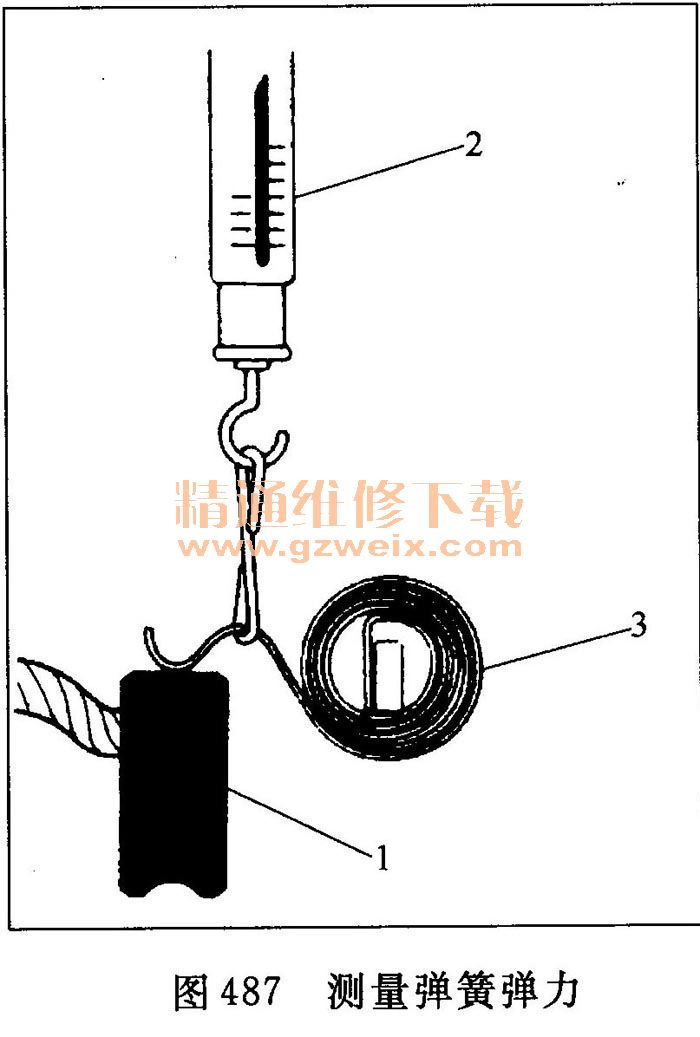

    18將電刷1插入電刷架內，且使電刷與換向器接觸，然后把彈簧秤2放在彈簧3上（見圖487）。當彈簧提起電刷時測量彈簧拉力。如果不在標準范圍內，則更換電刷架總成。

    彈贊拉力
    標準（新）：22. 26～27. 26N
19檢查行星齒輪1、電樞軸齒輪2和內齒圈3（見圖488）。如果磨損或損壞，將其更換。

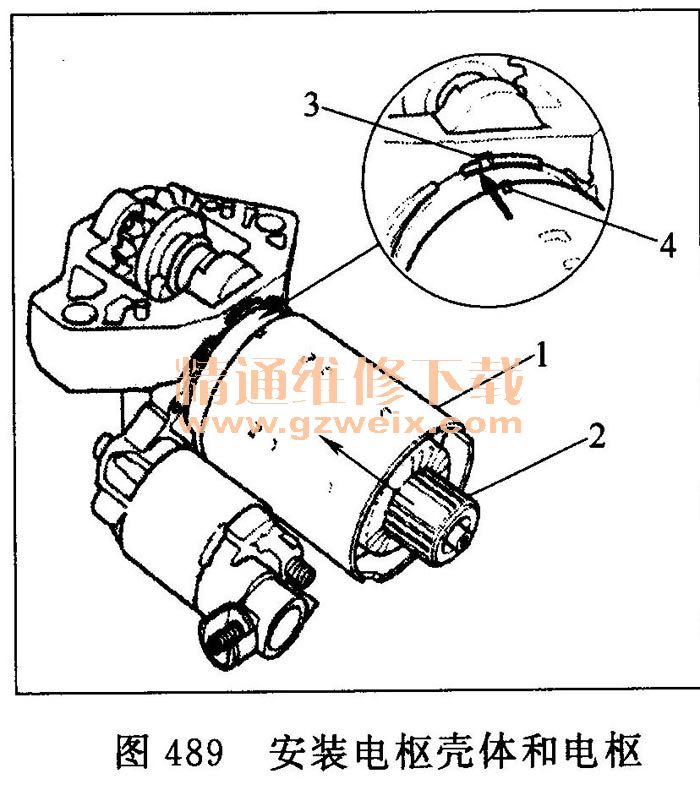

    20通過將槽點3對準凸出部件4，安裝電樞殼體1和電樞2（見圖489）。

    21用螺絲刀撬起每個電刷彈簧后，將電刷置于電刷架外的中間位置（見圖490）。松開彈簧使其保持在此處。

注意：為了放置新的電刷。在換向器與每個電刷之間滑入一條＃500或＃600砂紙，砂面朝上，然后平穩地轉動電樞。電刷的接觸面將被打磨成與換向器相同的輪廓。

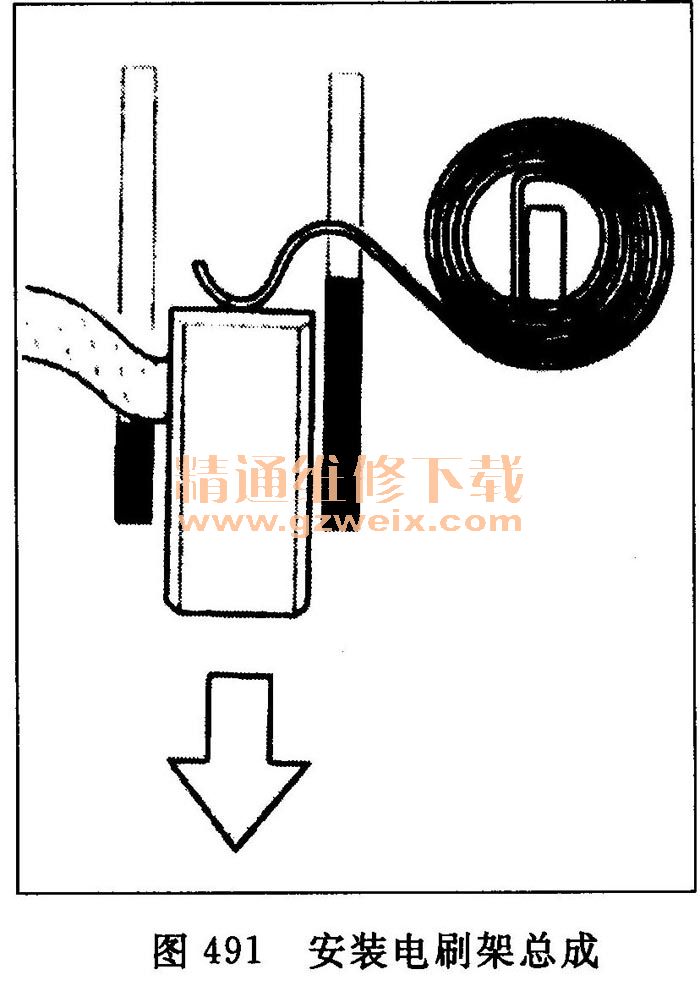

    22安裝電刷架總成（見圖491）。然后，再次撬動每個電刷彈簧，并將電刷推下直到固定在換向器上，然后松開電刷端的彈簧。

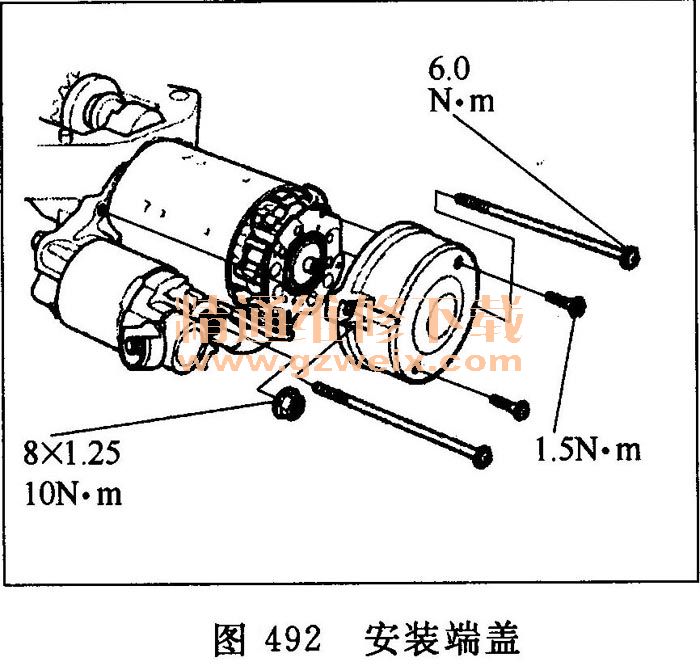

    23安裝端蓋以固定電刷架（見圖492）。

    4.2點火系統
    （1）檢查點火正時
    ①將HDS連接到DLC上。
    ②將點火開關轉至ON （ II）位置。
    ③確保HDS與車輛和PCM通信，如果不能進行通信，對DLC電路進行故障排除。
    ④檢查是否顯示DTC。如果DTC出現，則在繼續測試前對故障原因進行診斷和修理。
    ⑤啟動發動機。無負載（在N或P位置）時，將發動機轉速保持在3000r/min，直到散熱器風扇運轉，然后使其怠速運轉。
    ⑥檢查怠速轉速。
    ⑦使用HDS跨接SCS線路。
    ⑧將正時燈連接到1號點火線圈線束上（見圖493）。

    ⑨將正時燈對準正時皮帶下蓋上的指針1（見圖494）。在無負載的情況下（大燈、鼓風機風扇、后窗除霧器和空調全部關閉）檢查點火正時。

    點火正時
    在N或P位置怠速時10°±2°BTDC（紅色標記2）
注意：未使用其他指針3。
    ⑩如果點火正時與規格不同，檢查凸輪正時情況。如果凸輪正時正常，若PCM軟件版本不是最新，則將其更新，或者換上已知良好的PCM，然后重新檢查。如果系統工作正常，且PCM已被替換，則更換原來的PCM。
    11斷開HDS和正時燈。

    （2）拆裝點火線圈和火花塞

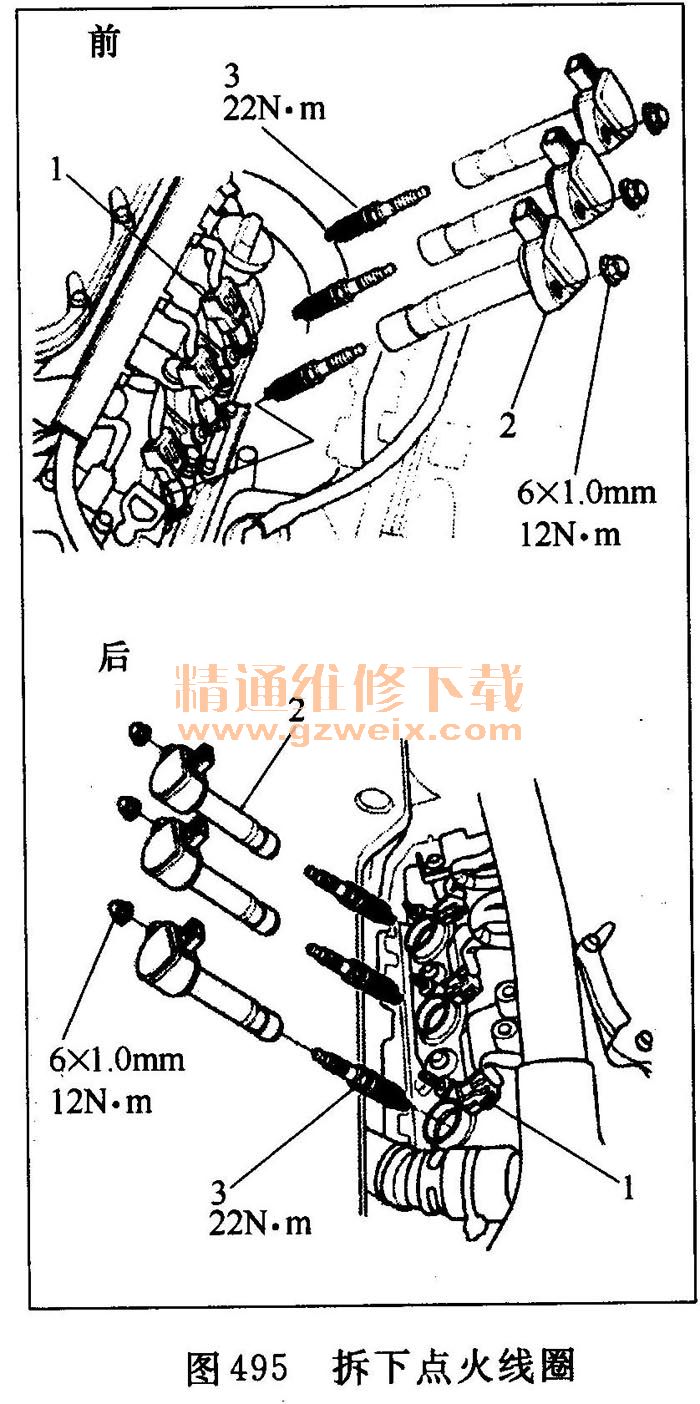

    ①拆下發動機蓋（見圖495）。

    ②斷開點火線圈插接器，然后拆下點火線圈2。
    ③拆下火花塞3并進行檢查。
    ④在火花塞螺紋上涂上少量的防粘劑，并把火花塞擰入汽缸蓋，用手指擰緊。將其緊固至扭矩22N·m。
    ⑤按照與拆卸相反的順序安裝點火線圈。

    （3）檢查火花塞
    ①拆下點火線圈。

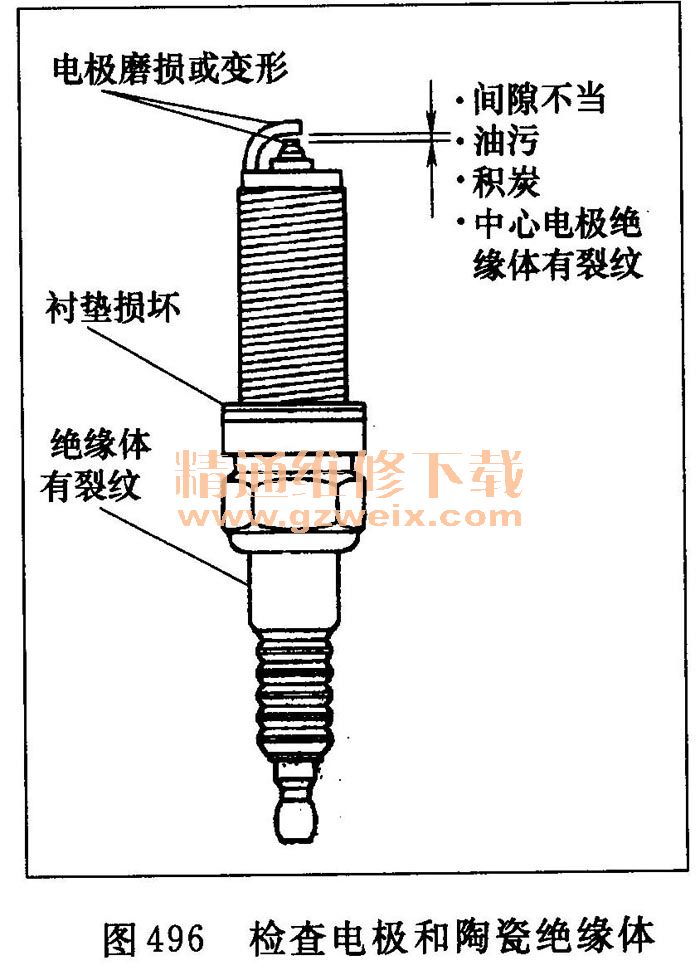

    ②拆下火花塞，然后檢查電極與陶瓷絕緣體（見圖496）。

   ·電極燒蝕或磨損可能由以下原因引起：
    一點火正時提前
    一火花塞松動
    一火花塞溫度過高
    一冷卻不足

    火花塞臟污可能由以下原因引起：
    一點火正時延遲。
    一燃燒室中的機油
    一火花塞間隙不當
    一火花塞溫度過低
    一怠速轉速過高／低速運行
    一空氣濾清器芯阻塞
    一點火線圈受損
    ③如果火花塞電極臟污或受到污染，用火花塞清潔器清潔電極。
注意：切勿使用鋼絲刷或刮擦銥金電極，這將損壞電極。
    使用噴砂型火花塞清潔器時，清潔時間切勿超過20s以免損壞電極。

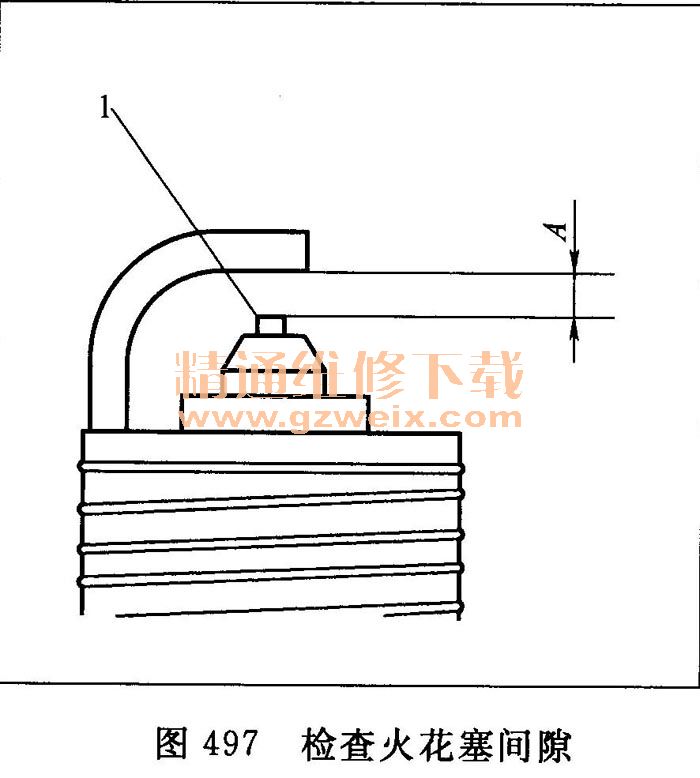

    ④更換達到規定工作時間或中心電極1變圓的火花塞，或火花塞間隙A超出標準的火花塞（見圖497）。僅使用下列火花塞。

    注意：切勿調節銥極火花塞的間隙。

火花塞
NGK：ILZKR7B11
DENSO：SXU22HCR11
電極間隙
標準（新）：1. 0～1. 1mm

4.3充電系統
（1）常見故障排除表（見表12）

（2）排除充電系統指示燈電路故障
注意：對充電系統指示燈進行故障排除前，檢查PGM-Fl中存儲的DTC。

    ①將點火開關轉至ON （ II）位置。
    充電系統指示燈是否點亮？
    是→轉至步驟②。
    否→轉至步驟14。
    ②啟動發動機，將發動機轉速保持為2000r/min達1min。
    充電系統指示燈是否熄滅？
    是→充電系統指示燈電路正常。轉至交流發電機和調壓器電路故障排除。
    否→轉至步驟③。
    ③執行儀表控制單元自診斷程序。
充電系統指示燈是否閃爍？

    是→轉至步驟④。
    否→更換儀表控制單元。
    ④將點火開關轉至LOCK （0）位置。
    ⑤斷開交流發電機4針插接器。
    ⑥將點火開關轉至ON （ II）位置。
    充電系統指示燈是否熄滅？
    是→更換交流發電機或修理交流發電機。
    否→轉至步驟⑦。
    ⑦將點火開關轉至LOCK （0）位置。
    ⑧將HDS連接到DLC上。
    ⑨將點火開關轉至ON （ II）位置。
    ⑩確保HDS與車輛和PCM通信。如果不能進行通信，對DLC電路進行故障排除。
    11使用HDS跨接SCS線路，然后將點火開關轉至LOCK （0）位置。
注意：必須執行該步驟以防止損壞PCM。

    12斷開PCM插接器C （49針）。
    13檢查PCM插接器端子C32和車身搭鐵之間是否導通（見圖498）。

    是否導通？
    是→修理交流發電機4針插接器4號端子和PCM插接器端子C42之間線束對搭鐵的短路。
    否→如果PCM軟件版本不是最新，則將其更新，或者換上已知良好的PCM，然后重新檢查。用已知良好的PCM替換后，如果癥狀／指示消失，則更換原來的PCM。

    14執行儀表控制單元自診斷程序。
    充電系統指示燈是否閃爍？
    是→轉至步驟15。
    否→更換儀表控制單元。
    15將點火開關轉至LOCK （0）位置。
    16斷開交流發電機4針插接器。

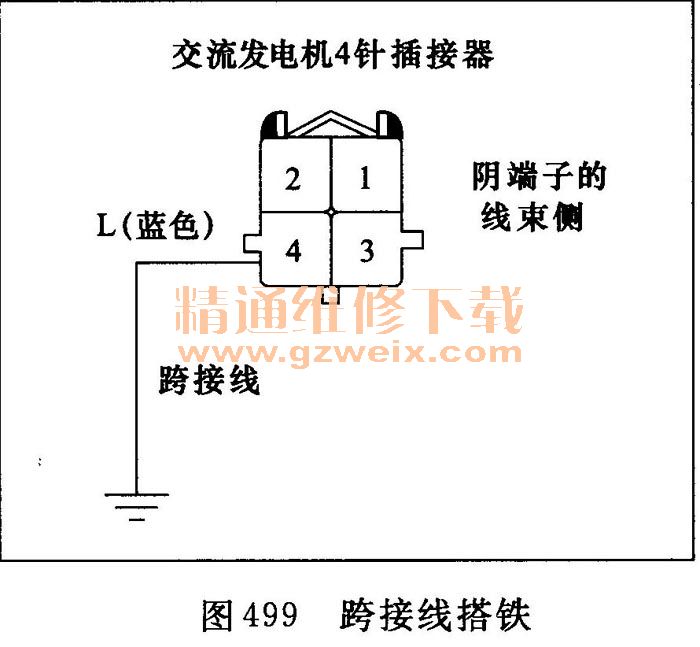

    17用跨接線將交流發電機4針插接器4號端子連接到車身搭鐵上（見圖499）。

    18將點火開關轉至ON （ II）位置。
    充電系統指示燈是否點亮？
    是～更換交流發電機或修理交流發電機。
    否～斷開跨接線，然后轉至步驟⑩。
    19將點火開關轉至LOCK （0）位置。
    20將HDS連接到DLC上。
    21將點火開關轉至ON（II）位置。
    22確保HDS與車輛和PCM通信。如果不能進行通信，對DLC電路進行故障排除。
    23使用HDS跨接SCS線路，然后將點火開關轉至LOCK （0）位置。
    注意：必須執行該步驟以防止損壞PCM。
    24斷開PCM插接器C （49針）。
    25檢查PCM插接器端子C42與交流發電機4針插接器4號端子之間是否導通（見圖500）。
