16檢查凸輪軸皮帶輪標記（見圖121）。

    注意：如果標記未對準，轉動曲軸360°并重新檢查凸輪由皮帶輪標記。
    ·如果凸輪軸皮帶輪標記在TDC，則轉至步驟17。
      ·如果凸輪軸皮帶輪標記不在TDC，則拆下正時皮帶并重復步驟②～16。

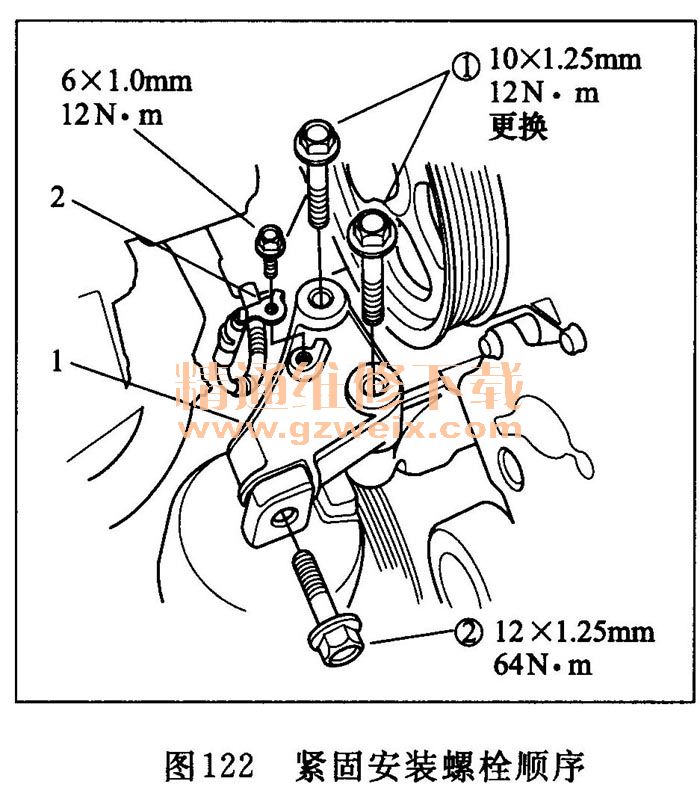

    17安裝發動機側支座托架1的上半部分，然后按圖122所示的數字順序緊固安裝螺栓。

    18安裝搭鐵電纜2.
    19安裝傳動帶自動張緊器。
    20安裝擋泥板（見圖123）。

    21安裝右前輪。
    22執行曲軸位置（CKP）模式清除／曲軸位置模式學習程序。
   （8）更換正時皮帶

    注意：以下程序適用于新正時皮帶的安裝。如果安裝用過的正時皮帶，則參見正時皮帶安裝程序。
    ①拆下正時皮帶。
    ②清理正時皮帶輪、正時皮帶導向板和上、下蓋。
    ③通過將正時皮帶驅動輪齒上的TDC標記1對準機油泵上的指針2，將正時皮帶驅動輪設定到上止點（TDC（見圖124）。

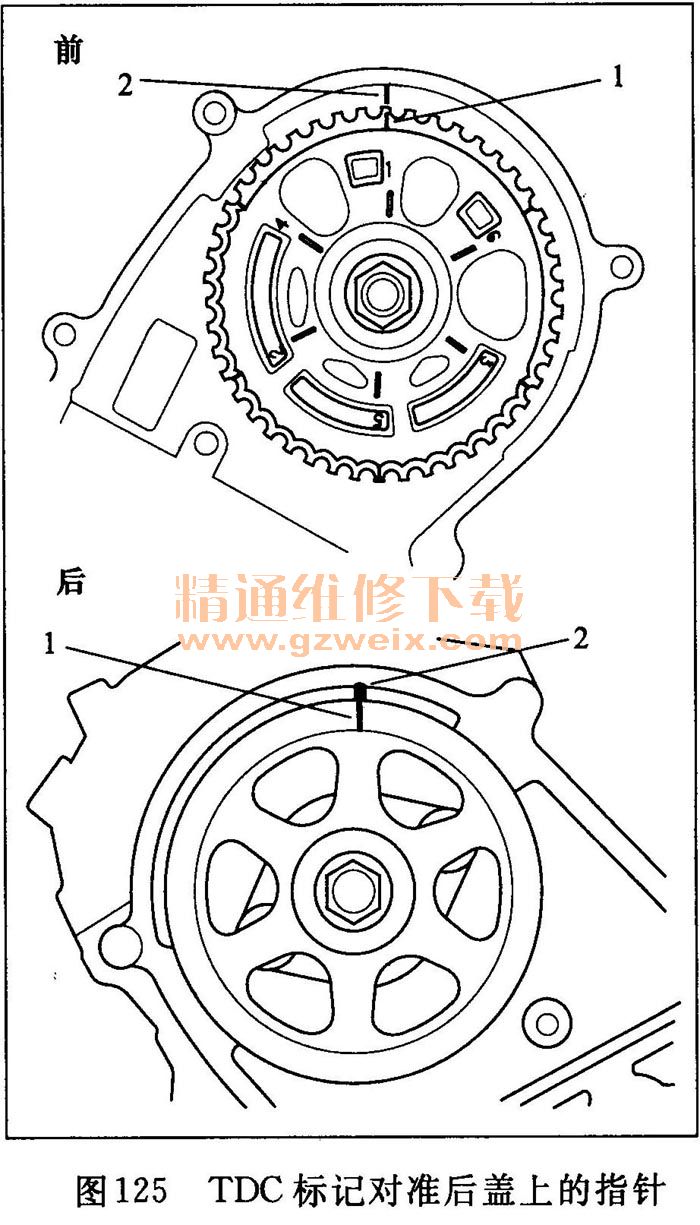

    ④通過將凸輪軸皮帶輪上的TDC標記1對準后蓋上的指針2，將凸輪軸皮帶輪設定到TDC（見圖125）。

    ⑤將蓄電池夾緊螺栓從后蓋上拆下。
    ⑥拆下自動張緊器（見圖126）。

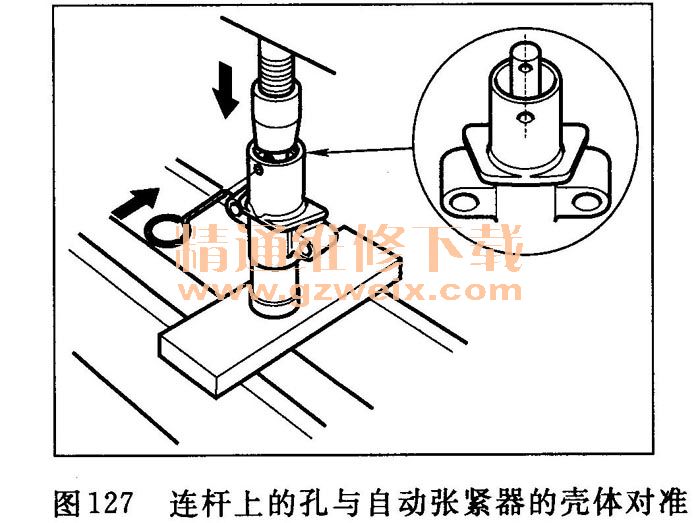

    ⑦將連桿上的孔與自動張緊器的殼體對準（見圖127）。

    ⑧使用液壓調節器緩慢地壓縮自動張緊器。將一個2. 0mm的銷插入殼體和連桿中。
    注意：壓縮壓力不應超過9800N。
    ⑨安裝自動張緊器（見圖128）。

    注意：確保保持就位。

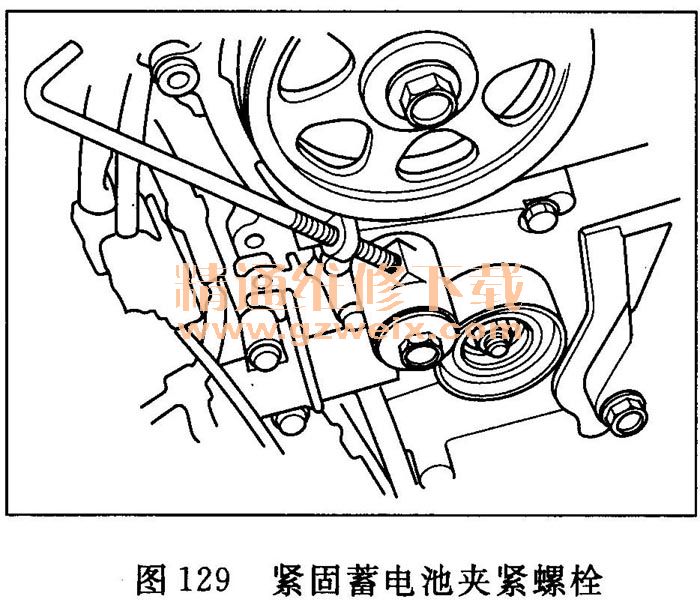

    ⑩如圖129所示，緊固蓄電池夾緊螺栓，以固定正時皮帶調節器。用手緊固，切勿使用扳手。

    11用一個新的惰輪螺栓松弛地安裝惰輪，使惰輪能移動但不會脫落。
    12從驅動輪開始，按逆時針順序安裝正時皮帶（見圖130）。

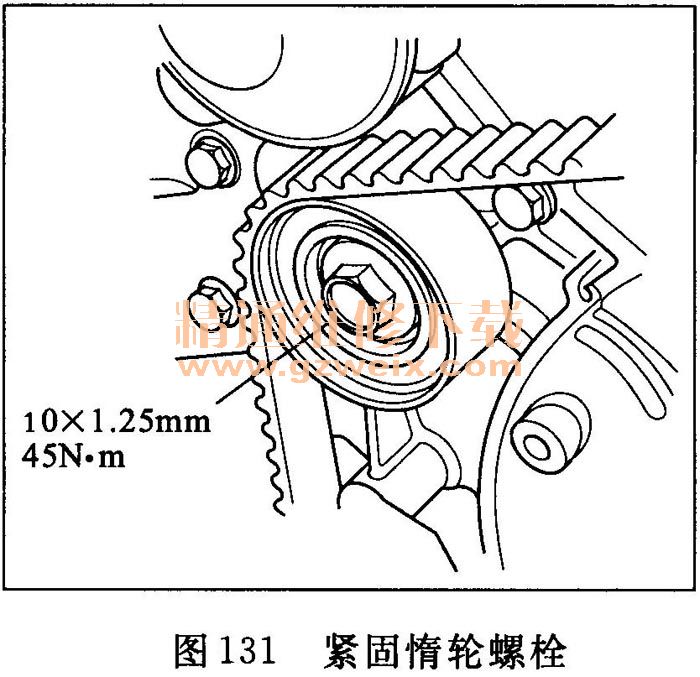

    13緊固惰輪螺栓（見圖131）。

    14將銷從自動張緊器上拆下（見圖132）。

    15將蓄電池夾緊螺栓從后蓋上拆下。
    16安裝發動機側支座托架的下半部分（見圖133）。

    17如圖134所示，安裝正時皮帶導向板。

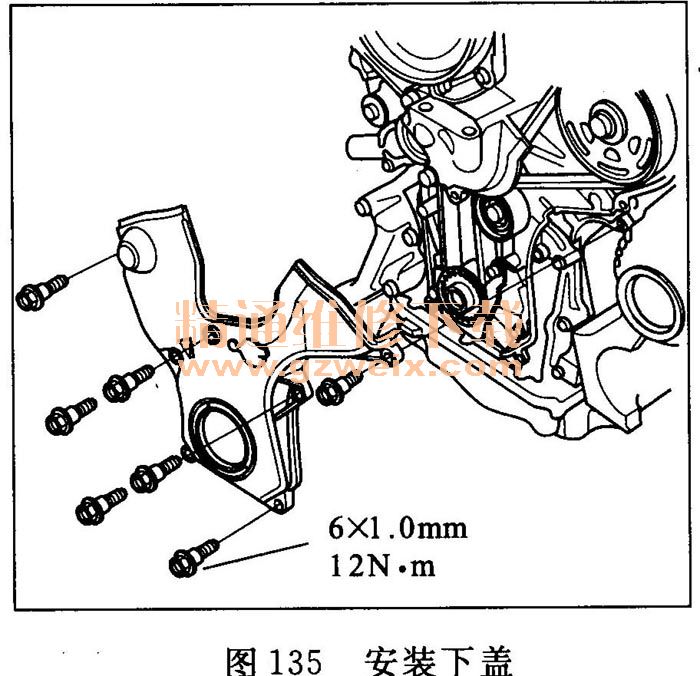

    18安裝下蓋（見圖135）。

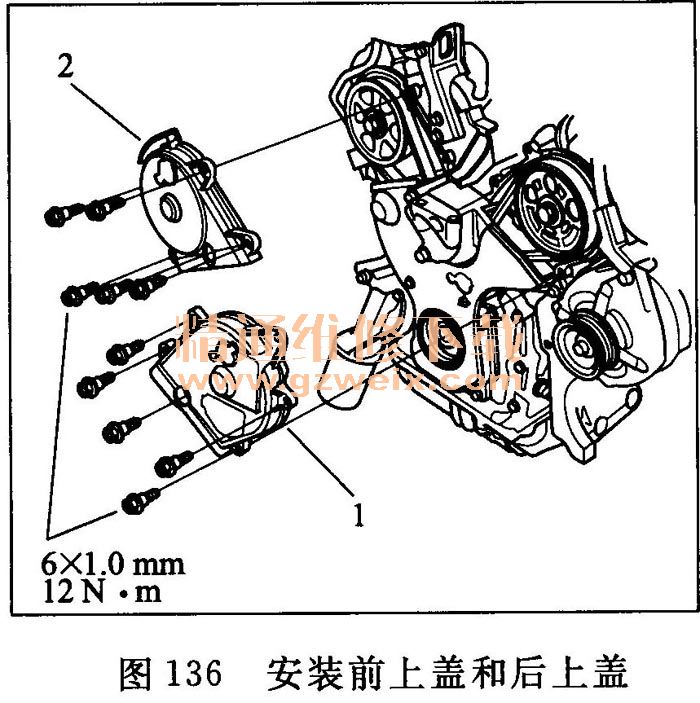

    19安裝前上蓋1和后上蓋2（見圖136）。

    20安裝曲軸皮帶輪。
    21順時針方向旋轉曲軸皮帶輪約6圈以將正時皮帶定位在皮帶輪上。
    22轉動曲軸皮帶輪，使其白色標記1與指針2對準（見圖137）。

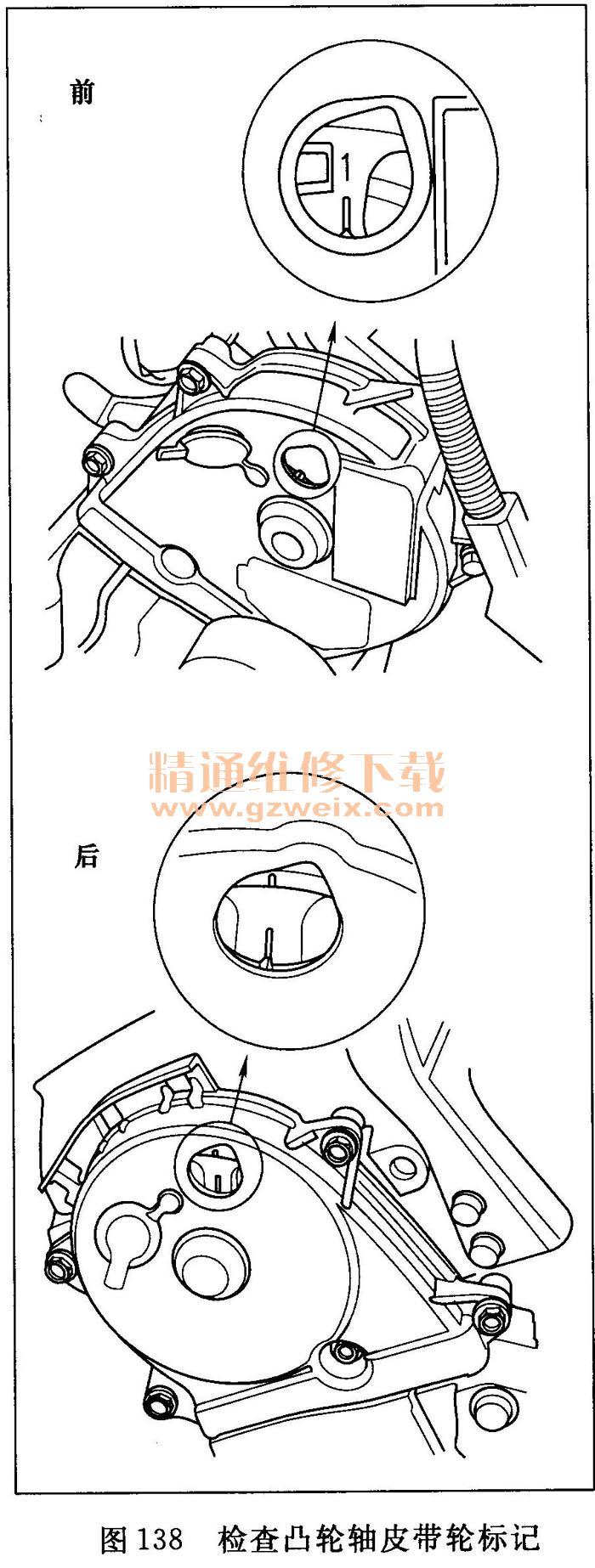

    23檢查凸輪軸皮帶輪標記（見圖138）。

    注意：如果標記未對準，轉動曲軸360°，并重新檢查凸輪軸皮帶輪標記。
    ·如果凸輪軸皮帶輪標記在TDC，則轉至步驟24。
    ·如果凸輪軸皮帶輪標記不在TDC，則拆下正時皮帶并重復步驟③～23。
    24安裝發動機側支座托架1的上半部分，然后按圖139所示的數字順序緊固安裝螺栓。

    25安裝搭鐵電纜2。
    26安裝傳動帶自動張緊器。
    27安裝擋泥板（見圖140）。

    28安裝右前輪。
    29執行曲軸位置（CKP）模式清除／曲軸位置模式學習程序。

    （9）更換正時皮帶調節器
    ①拆下正時皮帶。
    ②將蓄電池夾緊螺栓從后蓋上拆下。
    ③拆下自動張緊器。

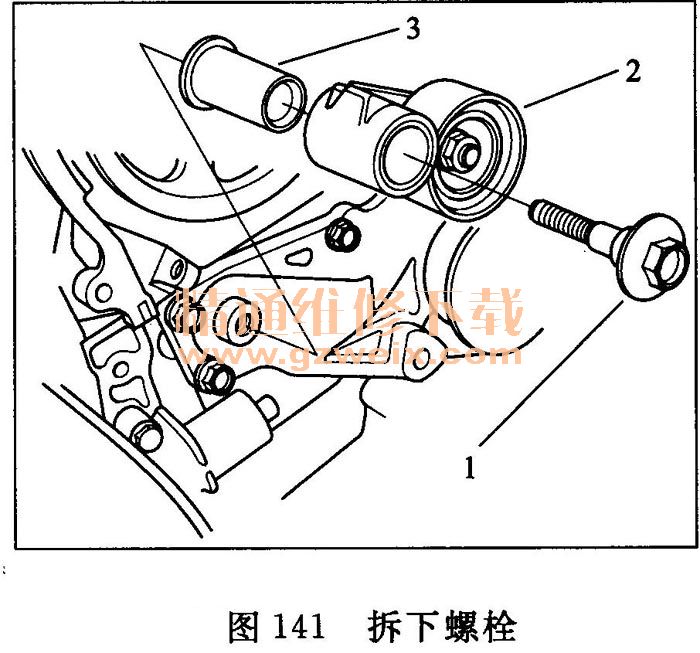

    ④拆下螺栓1，然后拆下正時皮帶調節器2和護圈3（見圖141）。

    ⑤按照與拆卸相反的順序安裝正時皮帶。
