1.3發動機潤滑系統
    （1）癥狀故障排除表（見表1）

    （2）癥狀故障排除
    點火開關里于ON （ II）位It時，機油壓力過低指示燈沒有點亮
    ①將HDS連接到DLC上。
    ②將點火開關轉至ON （ II）位置。
    ③確保HDS與車輛和PCM通信。如果不能進行通信，對DLC電路進行故障排除。
    ④檢查是否顯示DTC。如果DTC出現，則在繼續測試前對故障原因進行診斷和修理。
    ⑤執行儀表控制單元自診斷功能。
    儀表控制單元是否正常？
    是→轉至步驟⑥。
    否→更換儀表控制單元。
    ⑥用HDS檢查PGM-FI DATA LIST（PGM-FI數據表）中的MAP SENSOR （MAP傳感器）和BARO SENSOR （BARD傳感器）之間的差值。
    傳感器讀數之間的差值是否為19. 9kPa或更小？
    是→轉至步驟⑦。
    否→更換PCM。
    ⑦使用HDS檢查PGM-FI DATA LIST（PGM FI數據表）中的ROCKER ARM OIL-PRESSURE SENSOR（搖臂機油壓力傳感器）。
    是否為19. OkPa或更小？、
    是→如果PCM軟件版本不是最新，則將其更新，或者換上已知良好的PCM，然后重新檢查。用已知良好的PCM替換后，如果癥狀／指示消失，則更換原來的PCM。
    否→更換搖臂機油壓力傳感器。
    所需專用工具
    ·機油壓力表接頭附件組件07NAJ-PO70101
    ·機油壓力表接頭附件組件07NAT-PO70100
    ·墊圈07NAJ-PO70110
    ·機油壓力軟管07ZAJ-S5 AO200
    ·A/T低壓力表組件07406-0070002
    機油壓力過低指示燈保持點亮
    ①將HDS連接到DLC上。
    ②將點火開關轉至ON （ II）位置。
    ③確保HDS與車輛和PCM通信。如果不能進行通信，對DLC電路進行故障排除。
    ④檢查是否顯示DTC。如果DTC出現，則在繼續測試前對故障原因進行診斷和修理。
    ⑤檢查發動機機油油位。
    發動機機油油位是否正常？
    是→轉至步驟⑥。
    否→添加發動機機油至正常油位，然后重新檢查。
    ⑥拆下?lián)u臂機油壓力傳感器。
    ⑦如圖297所示，安裝機油壓力軟管和A/T低壓力表組件，然后將搖臂機油壓力傳感器安裝到機油壓力表接頭附件組件上。

⑧預熱發動機。
⑨發動機怠速時，檢查機油壓力表。
讀數是否為70kPa或更小？
是→檢查以下各項：
·機油濾清器阻塞。
·機油濾網阻塞。
·檢查機油壓力限壓閥。
·檢查機油泵。
    否→轉至步驟⑩。
    ⑩使用HDS檢查PGM-FI DATALIST（PGM-FI數據表）中的ROCKER ARM OIL-PRESSURESENSOR（搖臂機油壓力傳感器）。
    是否為19. OkPa或更小？
    是→轉至步驟14。
    否→轉至步驟11。
    11使用HDS跨接SCS線路，然后將點火開關轉至LOCK （0）位置。
    注意：必須執行該步驟以防止損壞PCM。

    12斷開PCM插接器C （49針）。
    13將點火開關轉至ON（II）位置。
    機油壓力過低指示燈是否熄滅？
    是→如果PCM軟件版不是最新，則將其更新，或者換上已知良好的PCM，然后重新檢查。用已知良好的PCM替換后，如果癥狀／指示消失，則更換原來的PCM。
    否→更換儀表控制單元。
    14用HDS檢查PGM-Fl DATA LIST （PGM-FI數據表）中的MAP SENSOR（MAP傳感器）和BARO SENSOR （BARO傳感器）之間的差值。
    傳感器讀數之間的差值是否為19. 9kPa或更小？
    是→更換搖臂機油壓力傳感器。
    否→更換PCM。
    （3）搖臂機油壓力傳感器更換

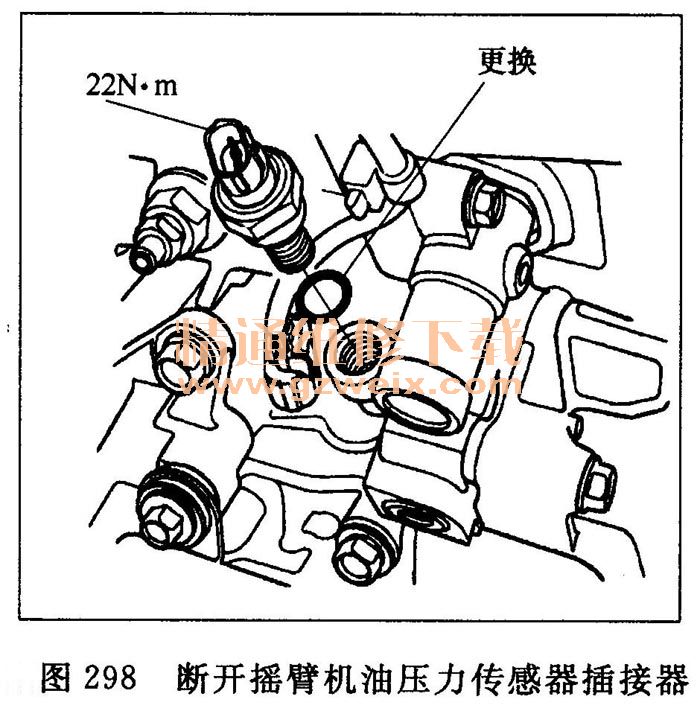

    ①斷開搖臂機油壓力傳感器插接器，然后拆下?lián)u臂機油壓力傳感器（見圖298）。

    ②在搖臂機油壓力傳感器螺紋上涂抹密封膠。涂抹密封膠后5min內安裝零部件。黔PC M。
提示：使用過多的密封膠可能導致密封膠進入機油通道或搖臂機油壓力傳感器的端部。
    如果涂抹密封膠后經過太長時間，清除舊的密封膠和殘膠，然后重新涂抹新的密封膠。

    ③用新的O形圈安裝搖臂機油壓力傳感器。
    ④連接搖臂機油壓力傳感器插接器。

    （4）機油壓力測試
    所需專用工具
      ·機油壓力表接頭附件組件07NAJ-PO70101
      ·機油壓力表接頭附件07NAJ-PO70100
      ·墊圈07NAJ-PO70110
      ·機油壓力軟管07ZAJ-S5AO200
      ·A/T低壓力表組件07406-0070002
    如果發動機運轉時，機油壓力過低指示燈持續點亮，檢查發動機機油油位。如果機油油位正常：
    ①拆下?lián)u臂機油壓力傳感器。

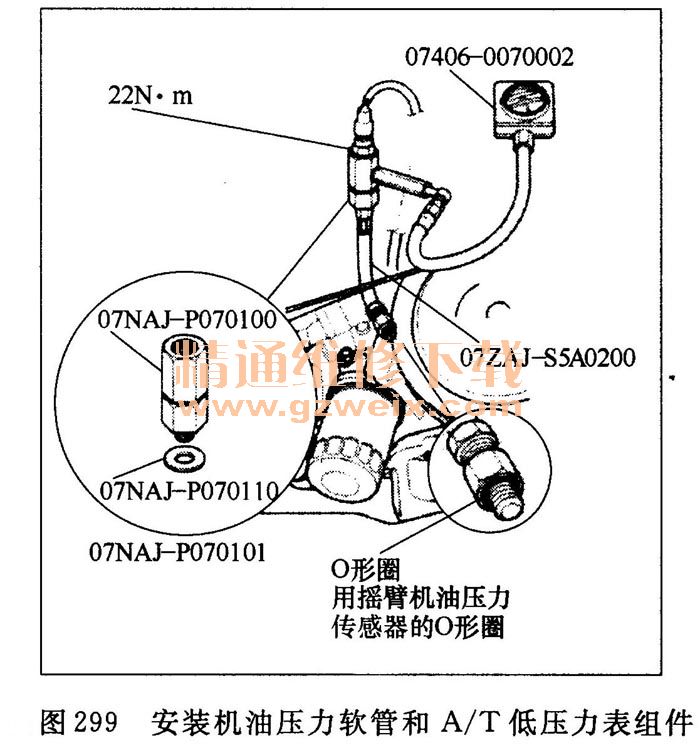

    ②如圖299所示，安裝機油壓力軟管和A/T低壓力表組件，然后將搖臂機油壓力傳感器安裝到機油壓力表接頭附件組件上。

    ③啟動發動機。如果壓力表顯示沒有機油壓力，立即關閉發動機。繼續操作前先修復故障。
    ④使發動機達到工作溫度（風扇運轉至少兩次）。壓力應為：
    發動機機油溫度：80℃
    發動機機油壓力：
    怠速時：最小70kPa
    在3000r/min時
    最小：490kPa
    ⑤如果機油壓力與規格不符，檢查這些項目：
    ·機油濾清器阻塞。
    ·機油濾網阻塞。
    ·檢查機油壓力限壓閥。
    ·檢查機油泵。
    ⑥安裝搖臂機油壓力傳感器。
    （5）發動機機油油位檢查
    ①將車輛停在水平地面上，并啟動發動機。無負載（在N或P位置）時，將發動機轉速保持在3000r/min，直至散熱器風扇運轉，然后關閉發動機，并等待3 min以上。
    ②拆下并擦凈油尺，然后重新安裝油尺。
    ③拆下油尺并檢查發動機機油油位。油位應該在上標記1和下標記2之間（見圖300）。

    ④如果發動機機油油位接近或低于下標記，檢查機油是否泄漏，添加發動機機油使油位在上、下標記之間。
    （6）發動機機油更換
    ①預熱發動機。

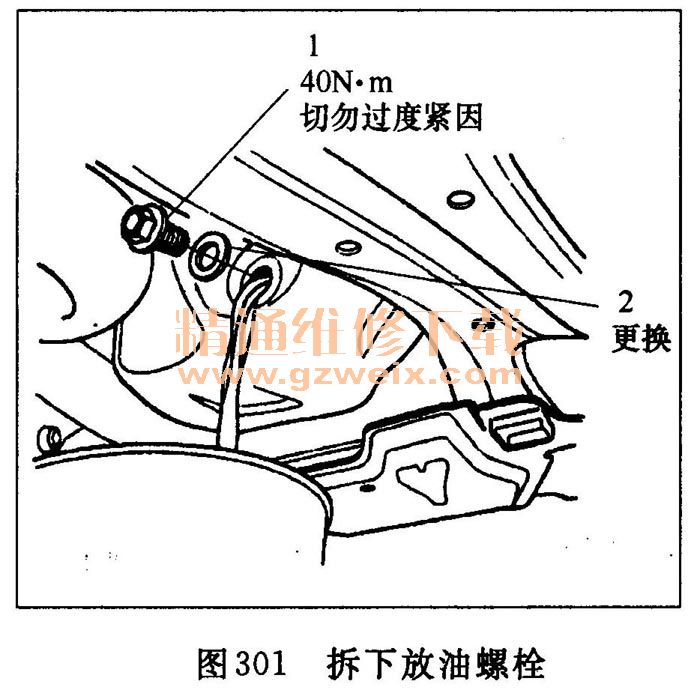

    ②拆下放油螺栓1并排空發動機機油（見圖301）。

    ③用一個新的墊圈2重新安裝放油螺栓。

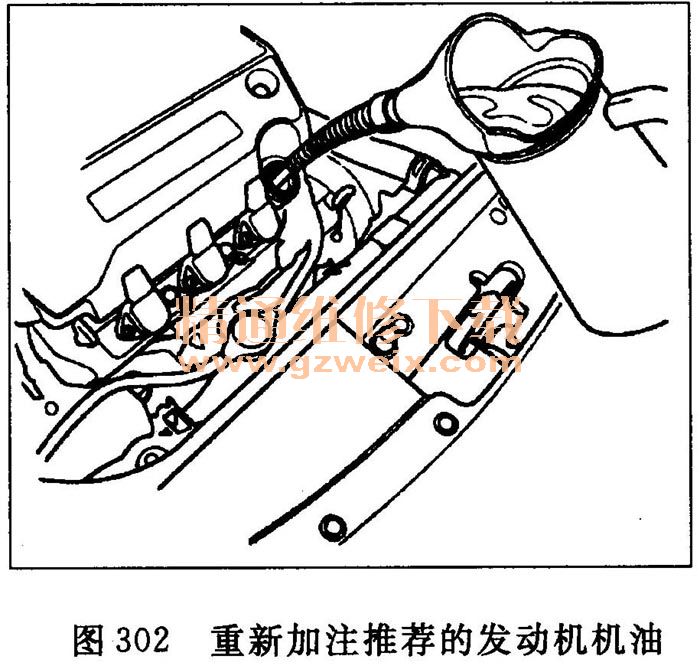

    ④向發動機重新加注推薦的發動機機油（見圖302）。

    容量
    更換機油時：4. 0L包括濾清器在內的機油更換時：4. 3L
    發動機大修后：5. 0L
    ⑤運行發動機超過3min，然后檢查機油是否泄漏。
    （7）發動機機油濾清器更換
    所需專用工具
    機油濾清器扳手07HAA-PJ70101
    ①用機油濾清器扳手，拆下機油濾清器。
    ②檢查濾清器以確保橡膠密封件沒有粘到發動機的機油濾清器座表面。
    ③檢查新濾清器上的螺紋1和橡膠密封件2。清理機油濾清器座上的密封件，然后在濾清器橡膠密封件上涂抹一層薄薄的新的發動機機油。僅使用帶內置旁路系統的濾清器（見圖303）。

    ④手工安裝機油濾清器。
    ⑤橡膠密封件靠到接合面后，用機油濾清器扳手順時針緊固機油濾清器（見圖304）。

    緊固：順時針旋轉3/4圈
    緊固扭矩：12N·m
    ⑥如果4個數字或標記（（1至4，或\/至\/\/\/\/）印在濾清器外部，可按照以下步驟緊固濾清器（見圖305）。

    ·旋轉濾清器直到其密封件輕輕地碰到機油濾清器座上，并記錄其底部的數字或標記。
    ·從已記錄的數字或標記開始順時針轉動3個數字或標記，以緊固濾清器。例如，密封件輕輕就位后，如果標記\/在底部，緊固濾清器直到標記\/回到底部。
    ⑦安裝后，在發動機里加注發動機機油至規定高度，運行發動機3min以上，然后檢查機油是否泄漏。
    （8）機油濾清器供油管更換
    ①拆下機油濾清器。
    ②拆下機油濾清器供油管（見圖306）。

    ③將2個20 X 1. 5mm的螺母1安裝到新的機油濾清器供油管上，并用扳手固定一個螺母，然后緊固另一個螺母（見圖307）。

    ④在機油濾清器供油管螺紋上涂抹新的發動機機油，緊固機油濾清器供油管至35N·m，然后從機油濾清器供油管上拆下螺母。
    ⑤安裝機油濾清器。
    （9）機油噴嘴更換
    ①從發動機汽缸體上拆下曲軸。
    ②拆下機油噴嘴螺栓1，然后拆下機油噴嘴2（見圖308）。

    ③小心地安裝新的機油噴嘴并緊固機油噴嘴螺栓。
    ④安裝曲軸。

    （10）機油噴嘴螺檢檢查
    ①拆下機油噴嘴螺栓。
    ②如下檢查機油噴嘴螺栓。
    ·確保直徑0. 6mm的鉆頭能夠通過進油口（直徑0. 7mm）。確保單向球1移動平穩并有約4. 0mm的行程（見圖309）。

    ·用空氣噴嘴檢查機油噴嘴螺栓的工作情況。吹開單向球需要至少120kPa的壓力。
    （11）機油泵大修
    所需專用工具
    油封拆裝器，64mm 070AD-RCA0100

     注意：如分解圖310所示拆解機油泵。

    拆卸
    ①排空發動機機油。
    ②拆下正時皮帶。
    ③將正時皮帶驅動輪從曲軸上拆下。
    ④將鏈?zhǔn)脚e升機連接到動力轉向（P/S）泵托架的發動機吊鉤上。
    ⑤拆下機油濾清器座／機油濾清器總成。
    ⑥拆下油底殼。
    ⑦拆下機油濾網1（見圖311）。

    ⑧拆下安裝螺栓，然后拆下機油泵總成2。
    檢查
    ①將螺釘從泵殼體上拆下，然后分開泵殼體和蓋。
    ②檢查內轉子1和外轉子2之間內轉子至外轉子的徑向間隙。如果內轉子至外轉子的間隙超出維修極限，則更換機油泵總成（見圖312）。

    內轉子至外轉子的徑向間隙
    標準（新）：0. 04～0. 16mm
    維修極限：0. 20mm

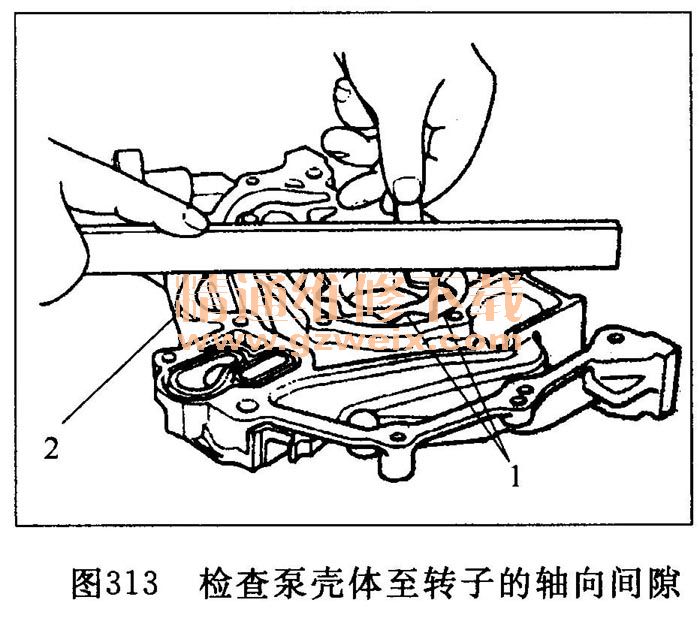

    ③檢查轉子1和泵殼體2之間的泵殼體至轉子的軸向間隙。如果泵殼體至轉子的輛向間隙超出維修極限，則更換機油泵總成（見圖313）。

    泵殼體至轉子的軸向間隙
    標準（新）：0. 02～0. 07mm
維修極限：0. 12mm

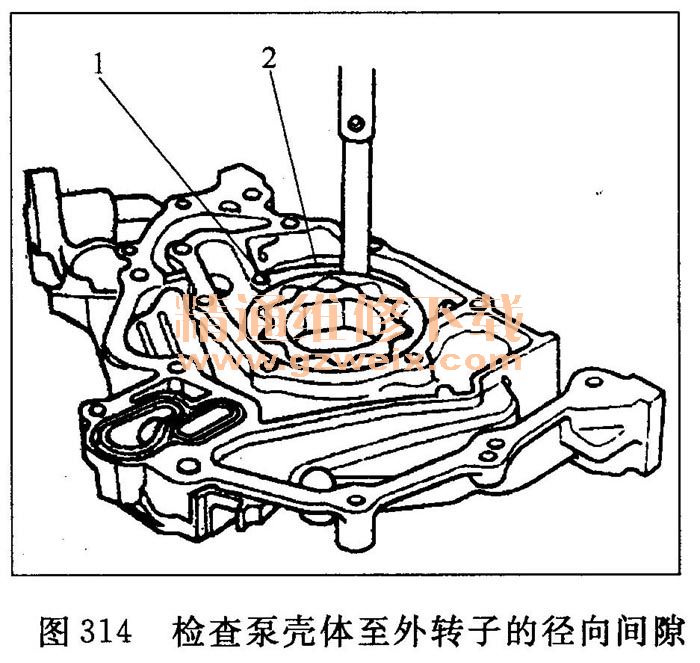

    ④檢查外轉子1和泵殼體2之間泵殼體至外轉子的徑向間隙。如果泵殼體至外轉子的徑向間隙超出維修極限，則更換機油泵總成（見圖314）。

    泵殼體至外轉子的徑向間隙
    標準（新）：0. 10～0. 19mm
    維修極限：0. 20mm
    ⑤檢查轉子和泵殼體是否劃傷或有其他損壞。如有需要，更換這些零件。
    ⑥在機油泵殼體螺釘上涂抹螺紋密封膠，然后安裝機油泵蓋。
    ⑦檢查并確認機油泵運轉順暢。
    安裝
    ①將舊油封從機油泵上拆下。
    ②清理并風干曲軸油封殼。
    ③使用64mm的油封拆裝器，推動新的曲軸油封1直至油封拆裝器底部碰到機油泵（見圖315）。

    ④清除機油泵上多余的潤滑脂，檢查并確認油封唇口沒有變形。
    ⑤將所有舊的密封膠從機油泵接合面、螺栓和螺栓孔上清除。
    ⑥清理并風干機油泵接合面。
    ⑦在機油泵發動機汽缸體接合面和螺栓孔內緣涂抹密封膠。涂抹密封膠后5 min內安裝零部件。

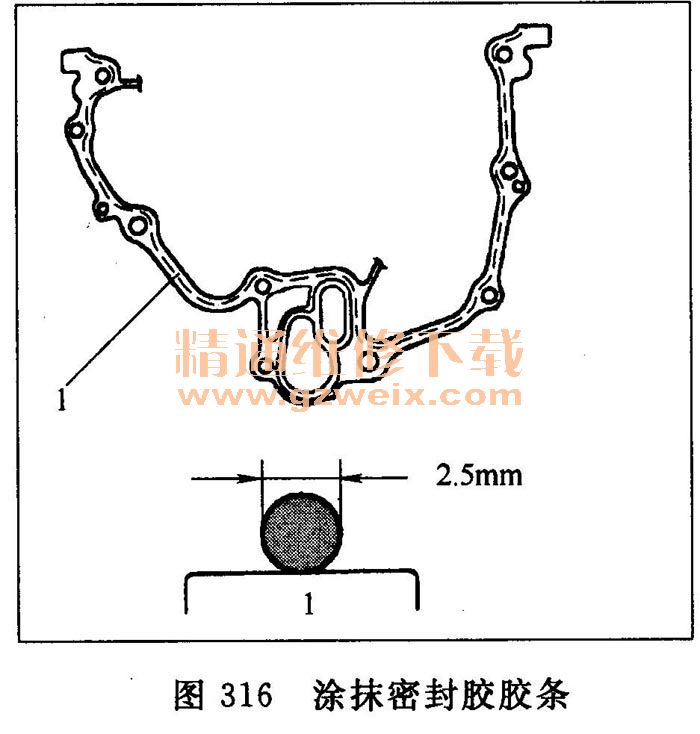

    注意：沿虛線1涂抹直徑約.5mm的密封膠膠條（見圖316）。

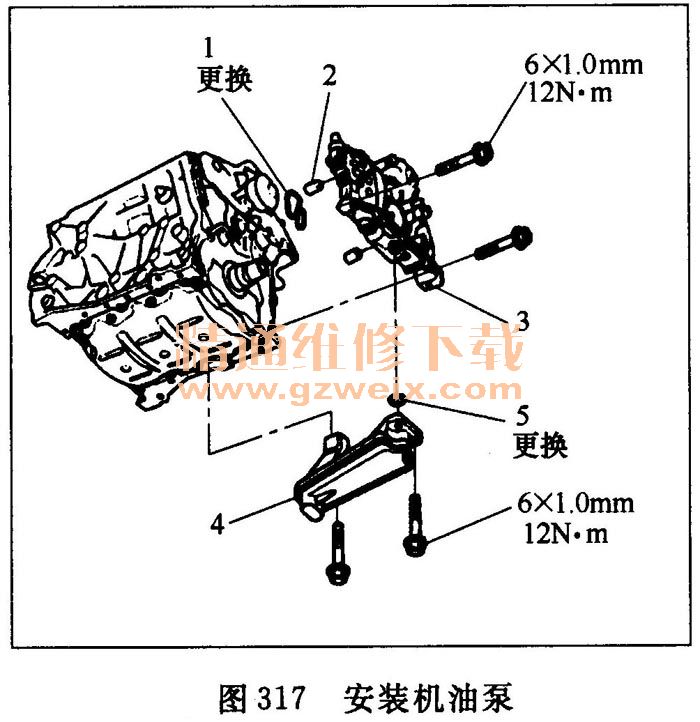

    ⑧在曲軸油封唇口涂抹薄薄一層新的發動機機油，并在新的O形圈1上涂抹新的發動機機油（見圖317）。

    ⑨安裝定位銷2，然后將內轉子與曲軸對齊，安裝機油泵3,
    ⑩清除曲軸上多余的潤滑脂，檢查并確認油封唇口沒有變形。
    11用新的O形圈5安裝機油濾網4。
    12安裝油底殼。
    13用新的O形圈安裝機油濾清器座／機油濾清器總成。
    14將正時皮帶驅動輪安裝到曲軸上。
    15安裝正時皮帶。
    16拆下鏈?zhǔn)脚e升機。
    17向發動機重新加注發動機機油。
