4 發動機電氣系統
    4.1啟動系統

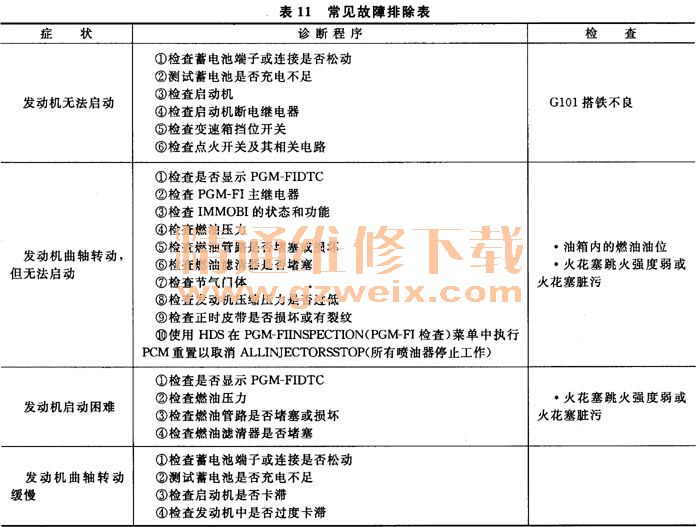

   （1）常見故障排除表（見表11）

   （2）排除啟動機系統電路故障
 注意：執行此程序時，氣溫必須在15～38℃。
    檢查后，必須重置PCM。否則，PCM將繼續停止燃油噴油器工作。
    蓄電池必須完好且已充足電。

    ①連接以下設備（見圖465）：

    ·電電流表，0～00A
    ·電壓表，0～20V（精度在0. 1 V內）
    ②將HDS連接到DLC上。
    ③將點火開關轉至ON（II）位置。
    ④確保HDS與車輛和PCM通信。如果不能進行通信，對LDC電路進行故障排除。
    ⑤使用HDS選擇PGM FI INSPECTION（PGM-FI檢查）菜單中的ALL INJECTORSS-TOP（所有噴油器停止工作）。
    ⑥施加駐車制動，然后在換擋桿在N或P位置的情況下，將點火開關轉至START（班）位置以啟動發動機。
    啟動機是否能正常啟動發動機？
    是→啟動系統正常。轉至步驟13。
    否→轉至步驟⑦。
    ⑦將點火開關轉至LOCK （0）位置。
    ⑧檢查蓄電池中的電氣連接、連接到車身的蓄電池負極電纜、發動機搭鐵電纜和啟動機是否松動及腐蝕，然后嘗試再次啟動發動機。
    啟動機是否能正常啟動發動機？
    是→修理松動的連接以排除故障。啟動系統正常。轉至步驟13。
    否→根據以下故障癥狀，采取相應措施：
    ·如果啟動機根本不能啟動發動機，轉至步驟⑨。
    ·如果啟動機啟動發動機無規律過于緩慢，轉至步驟11。
      ·松開鑰匙時，如果啟動機不能從變矩器齒圈上脫開，則更換啟動機或拆下并將其拆解，檢查以下情況：
    一啟動機電磁閥和開關故障。
    一傳動齒輪臟污和超迷離合器損壞。
    一變矩器齒圈損壞。
    ⑨確保換擋桿處于N或P位置，然后將插接器1從啟動機端子S上斷開。用跨接線連接蓄電池正極端子與端子S（見圖466）。

    啟動機是否能啟動發動機？
    是→轉至步驟⑩。
    否→檢查蓄電池和啟動機之間的黑色線束和插接器是否斷路或短路。拆下啟動機，如有必要，進行修理或更換。
    ⑩按所列順序檢查下列項目，直至找出電路中的故障：
注意：發現并修復電路中的故障后，轉到步驟13。
    ·檢查啟動機斷電繼電器和點火開關之間的黃色線束和插接器是否斷路或短路。
    ·檢查啟動機斷電繼電器和啟動機之間的白色線束、黑色／白色線束和插接器是否斷路或短路。
    ·檢查啟動機斷電繼電器和變速箱擋位開關之間的淺綠色線束、淺藍色線束和插接器是否斷路或短路。
    ·檢查變速箱擋位開關和車身搭鐵G101是否連接不良或端子松動。
    ·檢查點火開關是否有故障。
    ·檢查變速箱擋位開關是否有故障。
    ·檢查啟動機斷電繼電器是否有故障。
    11啟動發動機時，檢查啟動電壓和消耗電流。
    啟動電壓是否大于或等于8. 0 V，消耗電流是否小于或等于375A?
    是→轉至步驟⑩12。
    否→更換啟動機，或者將其拆下并拆解，然后檢查是否有以下故障：
      啟動機電樞卡滯。
      電樞繞組短路。
      發動機中過度卡帶。
      啟動機電樞換向器整流片斷路。
      啟動機電刷嚴重磨損。
      啟動機電刷斷路。
      ·螺旋形花鍵或驅動齒輪臟污或損壞。
      驅動齒輪離合器故障。
    12拆下啟動機，并檢查其驅動齒輪和變矩器齒圈是否損壞。更換所有損壞的零件。
    13使用HAS選擇PGM FI INSPECTION（PGMFI檢查）菜單中的PCM重置以取消ALLINJECTORSSTOP（所有噴油器停止工作）。

    （3）測試啟動機電磁閥
    ①執行蓄電池拆卸程序。
    ②拆下?lián)跄喟甯舭濉?br/>     ③拆下蓄電池座。
    ④拆下線束夾1，然后斷開啟動機正極電纜2、電機線束3和S端子插接器4（見圖467）。

    ⑤檢查端子S和電樞殼體（搭鐵）之間的保持線圈是否導通，應導通。
    ·如果導通，轉到步驟⑥。
    ·如果不導通，更換電磁閥。
    ⑥檢查端子S與端子M之間的牽引線圈是否導通，應導通。
    ·如果導通，則電磁閥正常。
    ·如果不導通，更換電磁閥。
    ⑦按照與拆卸相反的順序連接線束和插接器。
    ⑧安裝蓄電池座。
    ⑨安裝擋泥板隔板。
    ⑩執行蓄電池安裝程序。

    （4）測試啟動機性能
    ①拆下啟動機。
    ②將電機線束從端子M上斷開。
    ③將啟動機牢固地夾在臺鉗上。
    ④在本測試中，用盡可能粗的（儀表）導線（最好與車輛所用儀表一樣）進行連接。
注意：為避免損壞啟動機，切勿使蓄電池連接超過5s。

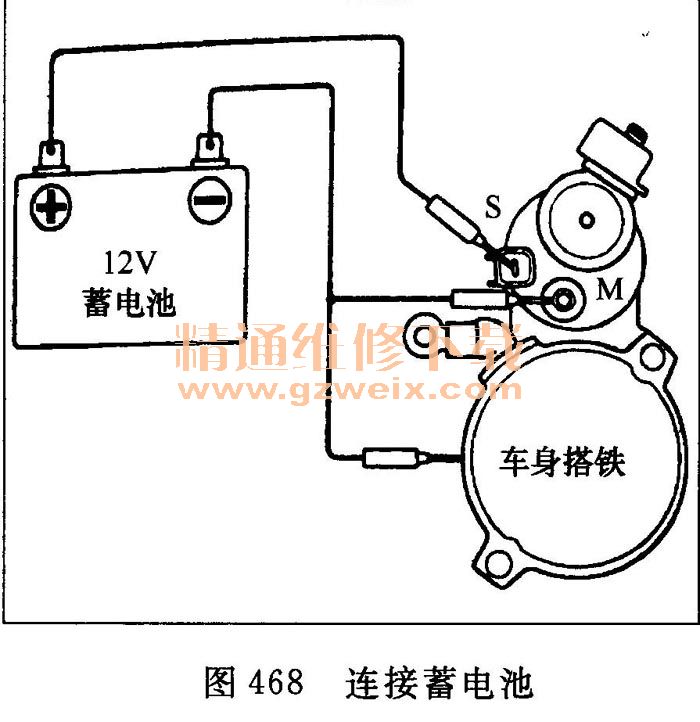

    ⑤如圖468所示連接蓄電池。確保啟動機電線線束從M端子上斷開。如果啟動機小齒輪移出，則能正常工作。

    ⑥將蓄電池從端子M上斷開。如果小齒輪不縮回，則電磁閥的保持線圈工作正常（見圖469）。

    ⑦如圖470所示，將蓄電池從啟動機上斷開。如果小齒輪立即縮回，則工作正常。

    ⑧將電機線束重新連接到端子M上。
    ⑨如圖471所示，將啟動機連接到蓄電池上，確認電機運轉。

    ⑩蓄電池電壓為11. 5V時，如果電流與規格相符，則啟動機工作正常。

    規格
    電流：90A或更小。

    （5）拆裝啟動機
    拆卸
    ①執行蓄電池拆卸程序。
    ②拆下?lián)跄喟甯舭濉?br/>     ③拆下蓄電池座。
   ④拆下線束夾1（見圖472）。

    ⑤斷開啟動機正極電纜2和S端子插接器3。
    ⑥拆下散熱器上端軟管托架4和油尺5。

    ⑦拆下固定啟動機的兩個螺栓，然后拆下啟動機。
    安裝
    ①安裝啟動機，然后緊固安裝螺栓1（見圖473）。

    ②安裝散熱器上端軟管托架2油尺30‘
    ③連接啟動機正極電纜4和S端子插接器5。在連接時，確保環形端子的卷邊側朝外，遠離啟動機。
    ④安裝線束夾6。
    ⑤安裝蓄電池座。
    ⑥安裝擋泥板隔板。
    ⑦執行蓄電池安裝程序。
    ⑧啟動發動機以確保啟動機工作正常。

    啟動機大修
    電刷架拆卸
    ①拆下啟動機。
    ②將電機線束從端子M上斷開，并拆下端蓋。
    ③用螺絲刀撬起每個電刷彈簧后，將電刷置于電刷架外的中間位置。松開彈簧使其保持在此處。
    ④拆下電刷架總成1（見圖474）。

    電樞檢查和測試
    ⑤通過接觸永久磁鐵檢查電樞是否磨損或損壞。如有磨損或損壞，則更換電樞（見圖475）。

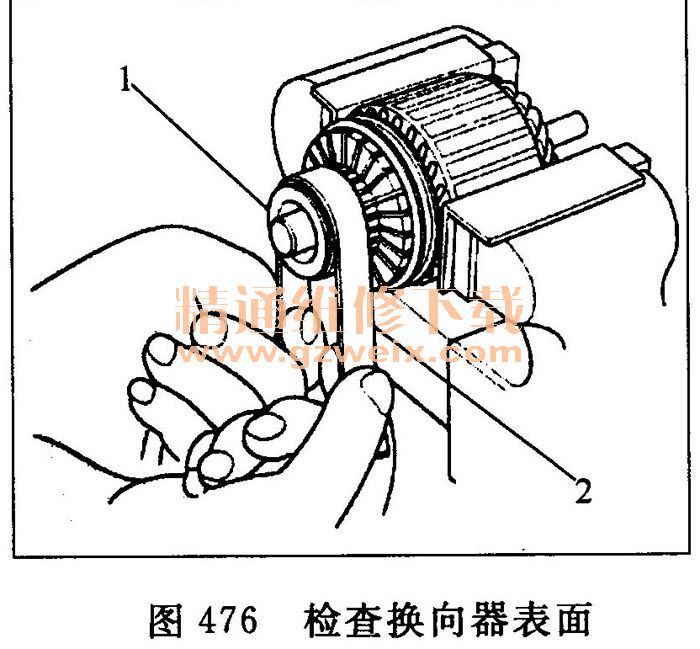

    ⑥檢查換向器1表面。如果表面污臟或燒蝕，則用金剛砂布或車床重新修整表面至步驟⑦的規格范圍內，或者用＃500或＃600的砂紙2重新修復（見圖476）。

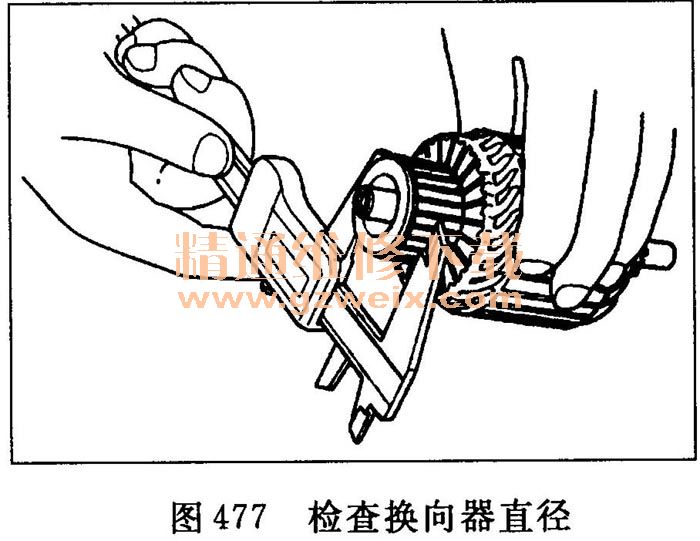

    ⑦使用數字卡尺或刻度盤式卡尺檢查換向器直徑（見圖477）。如果測得直徑在維修極限以下，則更換電源。

轉向器直徑
標準（新）：28.9～29. 0mm
維修極限：28. 0mm
    ⑧測量換向器1的徑向跳動量（見圖478）。

    ·如果換向器的跳動量在維修極限內，則檢查換向器整流片之間的炭屑或黃銅碎片。
    ·如果換向器跳動量不在維修極限內，則更換電樞。
    換向器徑向跳動量
    標準（新）：最大0. 02mm
    維修極限：0. 05mm
    ⑨使用數字卡尺或刻度盤式卡尺檢查云母深度A（見圖479）。如果云母深度低于維修極限，則更換電樞。

    換向器云母深度
    標準（新）：0. 50～0. 90mm
    維修極限：0. 20mm

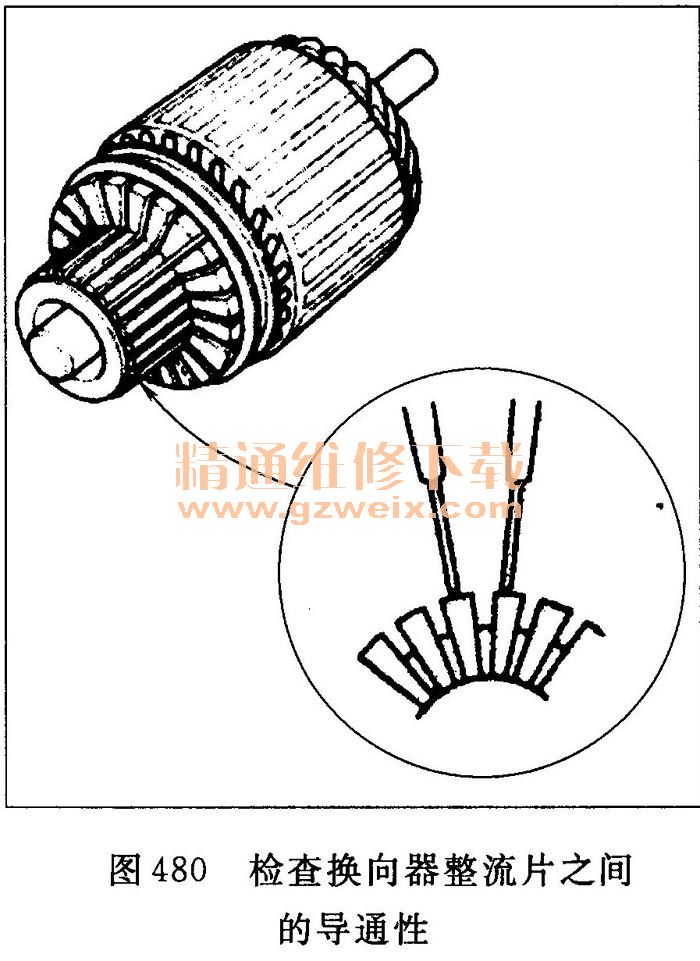

    ⑩使用歐姆表檢查換向器整流片之間是否導通。如果任何整流片之間斷路，則更換電樞（見圖480）。
