（一）電控點火系統工作原理

電子控制的點火系統主要由監測發動機運行狀況的傳感器、處理信號和發出點火指令的電控單元、對點火指令作出響應的點火器和點火線圈等組成，如下圖所示。
    電控點火系統取消了機械點火系統上的凸輪、白金觸點等裝置，改用了點火控制模塊控制點火過程的發生，其控制內容主要包括了點火提前角的控制、點火閉合角的控制、爆燃的控制等內容。ECU根據各傳感器的輸人信號，判斷汽車工作狀況，適時調整點火正時。因采用了電子控制，故不會出現機械磨損導致點火正時的改變，控制更加精確。

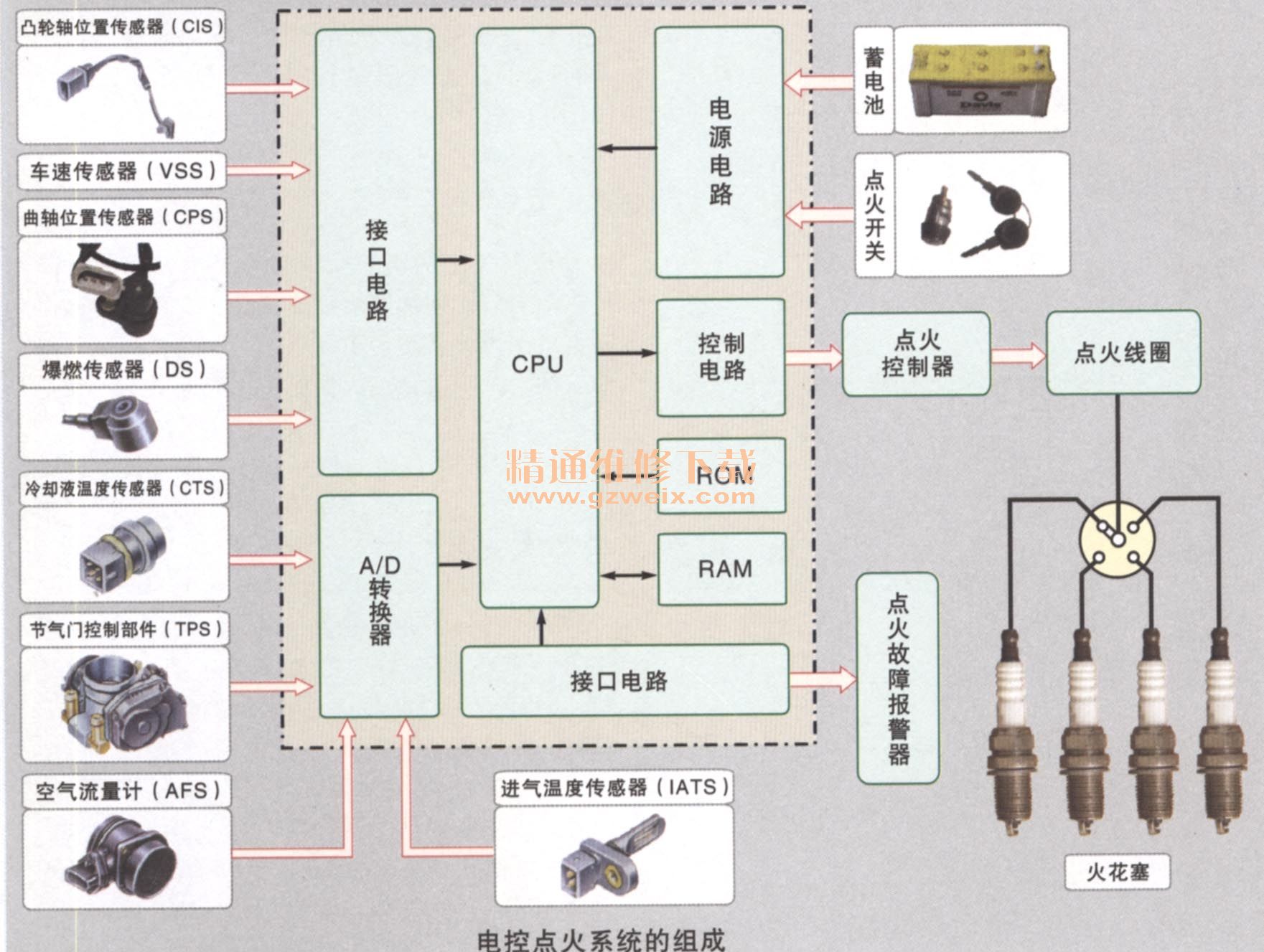

電控點火系統的組成

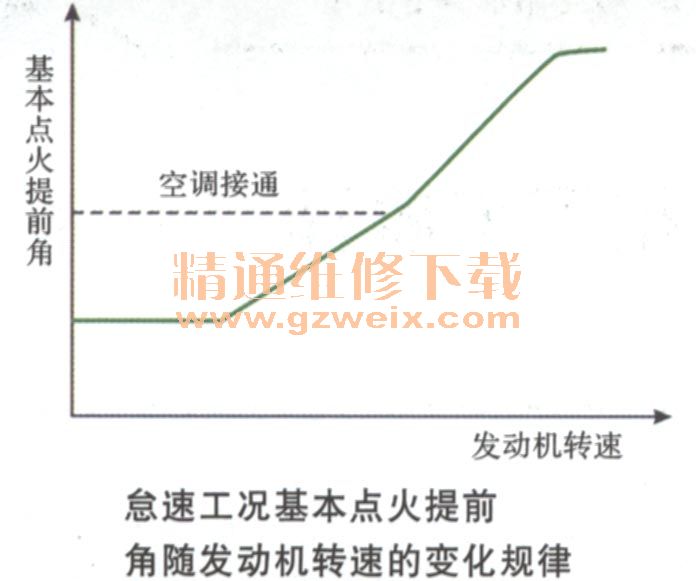

點火提前角與發動機工況的關系

（二）點火提前角修正過程
①暖風機修正曲線說明

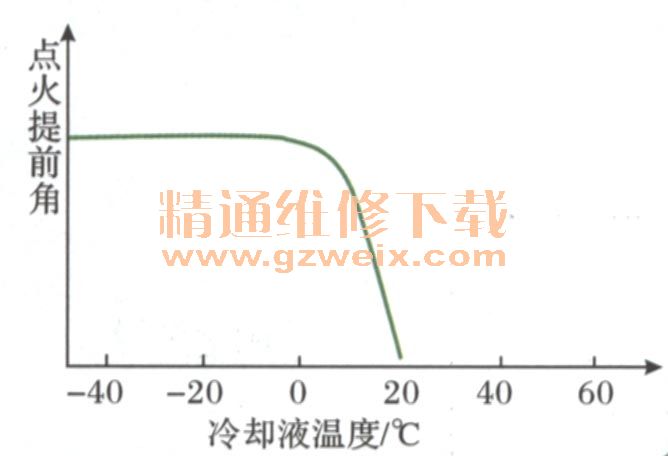

    發動機冷車起動后，冷卻液溫度較低時，應增大點火提前角。在暖機過程中，隨冷卻液溫度的升高，點火提前角修正值逐漸減小，如左圖所示。修正值的變化規律及大小隨發動機暖機修正的主要控制信號包括冷卻液溫度信號(THW )、空氣流量信號、節氣門位置信號（IDL）等。
②空燃比反饋修正曲線說明

    裝有氧傳感器的電控汽油噴射系統，其電控單元根據氧傳感器的反饋信號對空燃比進行修正。隨著修正噴油的增加或減少，發動機轉速在一定范圍內波動。為了高怠速的穩定性，在反饋修正油量減少時，點火提前角相應地增加，如圖所示。
    空燃比反饋修正的控制信號主要有氧傳感器信號（OX)、節氣門位置信號（IDL)、冷卻液溫度信號（THW）、車速信號等。
③過熱修正曲線說明

    發動機處于正常運行工況時（怠速觸點斷開），若冷卻液溫度過高，為了避免產生爆燃，應將點火提前角推遲。發動機處于怠速工況時（怠速觸點閉合），若冷卻液溫度過高，為了避免發動機長時間過熱，應將點火提前角增大。過熱修正值的變化規律如左圖所示。
    過熱修正的主要控制信號包括冷卻液溫度信號（THW )、節氣門位置信號（IDL）等。

④怠速穩定性修正曲線說明

    發動機在怠速工況運行時，由于負荷變化使發動機轉速發生變化，電控單元要調整點火提前角，使發動機在規定的怠速轉速下穩定運轉。

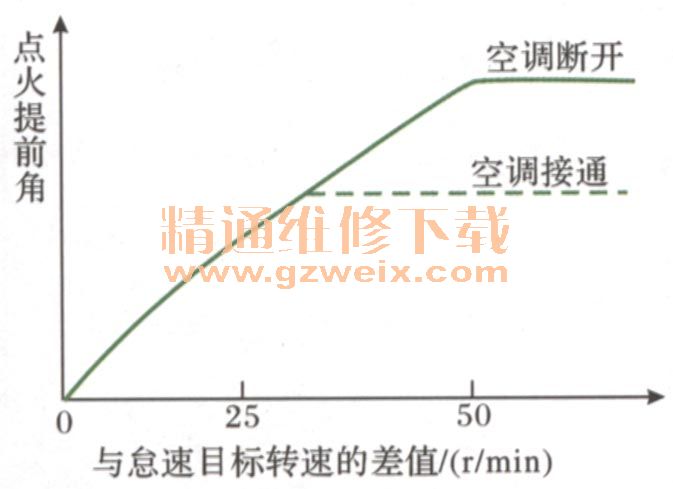

    發動機處于怠速工況時，電控單元不斷地計算發動機的平均轉速，當發動機的轉速低于規定的怠速轉速時，電控單元根據實際轉速與目標轉速差值的大小相應地增大點火提前角；當發動機轉速高于目標轉速時，則減小點火提前角，如圖所示。

    怠速穩定性修正的控制信號主要有發動機轉速信號（Ne）、節氣門位置信號（IDL)、車速信號和空調信號（A/C）等。
