2．傳感器結構及安裝位置

（二）空氣流量傳感器解析
1．空氣流量傳感器的作用
    空氣流量傳感器安裝在空氣濾清器和節氣門之間，用來測量進人氣缸內空氣量的多少，然后，將進氣量信號轉換成電壓信號輸人電控單元，從而由電控單元計算出噴油量，控制噴油器向節氣門室（進氣管）噴人與進氣量成最佳比例（14.7 : 1 )的燃油。


2．空氣流量傳感器的分類
    目前汽車上所用的空氣流量傳感器主要有葉片式空氣流量傳感器、卡門渦旋式空氣流量傳感器、真空度一轉速（壓感式）空氣流量傳感器（進氣歧管壓力傳感器）、熱線式空氣流量傳感器和熱膜式空氣流量傳感器等五種。其中真空度一轉速空氣流量傳感器僅為進氣歧管壓力傳感器。
葉片式傳感器結構

卡門渦旋式傳感器

量芯式傳感器

熱線/熱膜式傳感器

3．葉片式空氣流量傳感器

    葉片式空氣流量傳感器又稱為翼片式空氣流量傳感器。它主要由葉片、電位器和接線端子3部分組成。結構如右圖所示。油泵開關集成安裝在空氣流量傳感器內，只有在發動機運轉、空氣流量傳感器葉片轉動時，油泵開關才閉合。只要發動機停止運轉，油泵開關便處于斷開狀態，即使點火開關閉合，油泵也不工作。工作原理如下圖所示。

    葉片式空氣流量傳感器常見故障有葉片總成擺動卡滯、電位器滑動觸點磨損而與鍍膜電阻接觸不良、油泵觸點燒蝕而接觸不良等。傳感器的機械故障可用手撥動葉片進行檢查，如葉片擺動平穩、無卡滯或破損現象，說明機械部件良好。由于葉片式空氣流量傳感器電路均為純電阻電路，因此無論傳感器在車上或拆下后，其電器部件的技術狀態可用萬用表電阻檔測量各端子之間的阻值并與維修手冊提供的標準阻值比較判斷。

葉片式空氣流量傳感器內部電路




靜態檢測法

葉片式空氣流量傳感器內部電路




動態檢測法

    在汽車上檢測葉片式空氣流量傳感器靜態電阻的方法如左圖所示。檢測時，首先斷開點火開關，然后拔下傳感器線束插頭，再用萬用表電阻檔測量傳感器插座上各端子之間的阻值。由于不同車型傳感器的阻值不盡相同，因此檢測結果必須以該車型維修手冊提供的數據為準。如檢測結果偏差過大，就應更換傳感器。

    在汽車上檢測葉片式空氣流量傳感器動態電阻的方法如右圖所示。檢測時，首先斷開點火開關，然后拔下傳感器線束插頭，在用萬用表測量各端子之間阻值的同時，再用螺釘旋具撥動葉片。檢測端子Fc與E之間油泵觸點的阻值時，如葉片完全關閉，觸點應當斷開，阻值應為無窮大葉片稍微擺動后，觸點應當閉合，阻值應當為零。檢測端子Vs與E2之間的電位器的阻值時，在葉片擺動過程中，阻值應當連續變化。

4．量芯式空氣流量傳感
量芯式空氣流量傳感器結構及工作原理

    量芯式空氣流量傳感器具有進氣阻力小、計量精度和工作可靠性高等優點，在馬自達929型轎車中采用了此種傳感器。
    量芯式空氣流量傳感器的結構與翼片式流量傳感器相似，主要由量芯、電位器、進氣溫度傳感器和線束插座等組成。

量芯式空氣流量傳感器的結構

量芯式空氣流量傳感器工作原理及圖解

    當節氣門開度增大時，發動機的進氣量增大，進氣道內空氣氣流對量芯產生的推力力矩增大，氣流推力力矩克服復位彈簧的彈力力矩使量芯移動的距離增大，量芯帶動電位計滑臂轉動的角度增大，傳感器輸出端子Vs與E2之間的阻值減小，輸出的信號電壓降低；反之，當節氣門開度減小時，傳感器信號電壓升高。發動機控制模塊根據傳感器輸人信號電壓的高低，即可計算出進氣量的大小。

量芯式空氣流量傳感器的檢測

    點火開關置于“OFF"位置，拔下量芯式空氣流量傳感器導線連接器。用萬用表電阻檔測量導線側連接器VC-E,間的電壓應為5V,否則為導線或者ECU故障，應檢修或者更換導線或ECU。

    點火開關置于“OFF"位置，拔下空氣流量傳感器導線連接器，拆下與空氣流量傳感器進氣口連接的空氣濾清器，拆除傳感器固定螺栓，從發動機上取下空氣流量傳感器。
    首先查看量芯式空氣流量傳感器本體有無開裂、量芯是否卡滯等。
    用萬用表電阻檔測量空氣流量傳感器連接器上各端子間的電阻值，看是否正常，若不正常，則須更換空氣流量傳感器。
    在測量空氣流量信號端子（Vs-E1)間的電阻時，需緩慢移動量芯，觀察萬用表的電阻值變化情況。

5.卡門渦旋式空氣流量傳感器
卡門渦旋式空氣流量傳感器的分類及工作原理



工作原理：
    渦旋發生器使進氣流產生渦旋，從而使發生器兩側壓力產生變化。進氣量的多少?zèng)Q定了渦旋的多少，進而決定了壓力變化頻率。壓力的變化使得反光鏡與張緊帶產生振動，改變了光敏晶體管受光照的頻率。信號處理電路將頻率信號轉換成方波信號輸人ECU，ECU計算出進氣流量的大小。

超生波檢測渦旋式流量傳感器結構及工作原理

工作原理：
    進氣流的移動速度及壓力變化影響了超聲波發射器發出的超聲波的相位和相位差。控制電路根據相位或相位差變化情況就可計量出渦旋的頻率，并進一步計算出進氣量。超聲波是超過20kHz的機械波，一般為40kHz。

渦旋式流量傳感器的檢修
各型渦旋式流量傳感器的檢修方法基本相同，下面以雷克薩斯LS400轎車IUZ-FE型發動機裝配的光電式檢測渦旋式空氣流量傳感器為例說明。

測量電阻
    拔下空氣流量傳感器的導線連接器，用萬用表測量空氣流量傳感器上THA與EZ端子之間的電阻，其標準電阻值見下表，如果不符，則應更換空氣流量傳感器。

測量電壓
    插好空氣流量傳感器的導線連接器，用萬用表測量發動機ECU各端子VHA-E2、Vc-E1、KS-E1間的電壓值，其標準值見下表。如果電壓值不符，則應檢查連接線路、空氣流量傳感器、發動機ECU有無故障。


6．熱線式/熱膜式空氣流量傳感器

熱線式/熱膜式空氣流量傳感器的結構

    熱線式空氣流量傳感器屬質量型流量傳感器，能直接測量通過進氣歧管進人發動機的空氣質量，不需要溫度傳感器修正；精度高；能在短時間內反映空氣流量，響應速度快；無運動組件，進氣阻力小，不易磨損，測量范圍大，因此在汽車上廣泛應用。熱膜式空氣流量傳感

熱線/熱膜式空氣流量傳感器工作原理

    利用熱線或熱膜作為發熱元件的空氣流量傳感器，發熱元件（熱絲或熱膜）電阻RH和溫度補償電阻（進氣溫度傳感器）RT分別連接在惠斯頓電橋電路的兩個臂上。當發熱元件的溫度高于進氣溫度時，電橋電壓才能達到平衡，并由具有電流放大作用的控制電路控制加熱電流（50～120mA）來保持發熱元件溫度氣與溫度補償電阻溫度鳳之差保持恒定（即T=RH-RT=120℃）。

    當空氣氣流流經發熱元件使其受到冷卻時，發熱元件溫度降低，阻值減小，電橋電壓失去平衡，控制電路將增大供給發熱元件的電流，使其溫度保持高于溫度補償電阻溫度100℃。電流增量的大小，取決于發熱元件受到冷卻的程度，也就是取決于流過傳感器的空氣量。當電橋電流增大時，取樣電阻鳳上的電壓就會升高，從而將空氣流量的變化轉換為電壓信號US的變化。信號電壓輸人ECU后，ECU便可根據信號電壓的高低計算出空氣流量的大小。

    當發動機怠速或空氣為熱空氣時，因?yàn)榈∷贂r(shí)節氣門關閉或接近全閉，所以空氣流速低，空氣量小；又因空氣溫度越高，空氣密度越小，所以在體積相同的情況下，熱空氣的質量小，因此發熱元件受到冷卻的程度小，阻值減小幅度小，保持電橋平衡需要的電流小。

當發動機負荷增大或空氣為冷空氣時，節氣門開度增大，空氣流速加快使空氣流量增大；而冷空氣密度大，在體積相同的情況下冷空氣質量大，所以發熱元件受到冷卻的程度增大，阻值減小幅度大，保持電橋平衡需要的電流增大，因此發動機負荷增大時，信號電壓升高。

熱線式/熱膜式空氣流量傳感 感檢測
熱線式空氣流量傳感器檢測方法：
    熱線式空氣流量傳感器一般有5線和6線式兩種。6線式傳感器與5線式傳感器相比，一個自潔信號端外，其余端子控制基本相同。

以日產千里馬轎車發動機為例，說明熱線式空氣流量傳感器的檢測方法。其他裝用熱線式

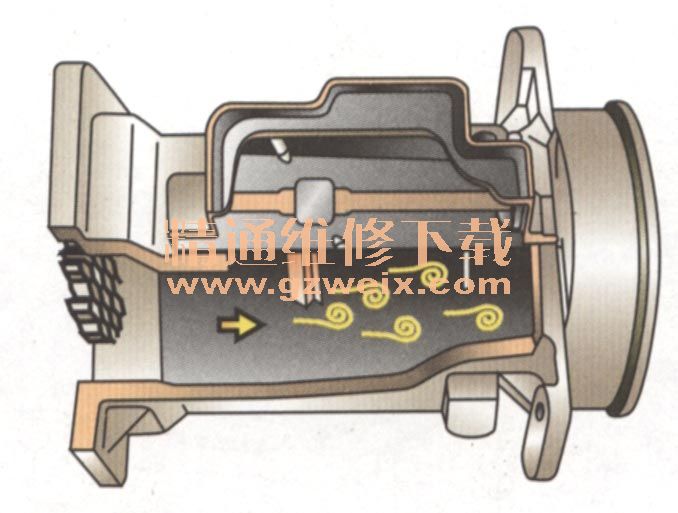

按其測量元件的安裝位置不同，熱線式空氣流量傳感器可分為兩種：
·將熱線電阻安裝在主進氣道中，稱為主流測量方式的熱線式空氣流量傳感器。
·將熱線安裝在旁通氣道中，稱為旁通測量方式的熱線式空氣流量傳感器。

    E端子：蓄電池供電電壓輸人端，一般為12V。
    B端子：熱線式空氣流量傳感器信號輸出端，輸出的信號提供給電子集中控制裝置ECCS作為控制檢測信號。
    D端子：為熱線式空氣流量傳感器接地端。
F端子：自潔信號輸出端，信號來自ECCS控制電路。當點火開關關閉，ECCS通過F端子向傳感器輸人一個自潔信號，使傳感器內的加熱電阻絲在5s內升溫至1000℃左右，并保持1s時間，以便將殘留在熱線上的污垢和油漬等燒掉，保證傳感器的準確性。
A端子：調整CO（一氧化碳）的可變電阻輸出端子。

輸出信號檢測
檢查輸出信號，如下圖a所示，其端子B和D電壓值應在1.1～2.1 V;測量如下圖b所示，端子B和D之間電壓應為2～4V，如不符，應更換。

自潔功能檢測
檢查自潔功能。裝好熱線式空氣流量傳感器及其導線連接器，拆下此空氣流量傳感器的防塵網，打開點火開關，起動發動機。當關閉點火開關發動機停轉后5s，從空氣流量傳感器的進氣口處，可以看到金屬熱線自動加熱燒紅約1s。溫度達到近1000℃。

直觀檢查法
    a）起動發動機，并使其以2 500r/min以上的轉速運轉。
    b）使發動機怠速運轉，拆下空氣濾清器和空氣流量傳感器進口處的管道。
c）關閉點火開關，從空氣流量傳感器進口部位查看空氣流量傳感器內的鉑絲熱線是否在熄滅5s內被加熱至發出紅光，并持續1s時間。

萬用表測量法

    a)使發動機冷卻液溫度上升至60℃以上，發動機轉速超過1500r/min。
b）將萬用表10v直流電壓檔的兩表筆接在插座的F端子與D端子之間。
c）關閉點火開關，萬用表的電壓指示值應回零并在5s后又跳躍上升，1s后再回到零。

各車型空氣流量傳感感器檢測
凱美瑞車系

    當發動機控制模塊的A44 (MREL）端子輸出高電平信號時，噴油繼電器線圈供電，噴油繼電器觸點閉合。
蓄電池電壓供電給空氣流量傳感器C2的3#，4＃接地；5＃為空氣流量傳感器輸出信號腳。

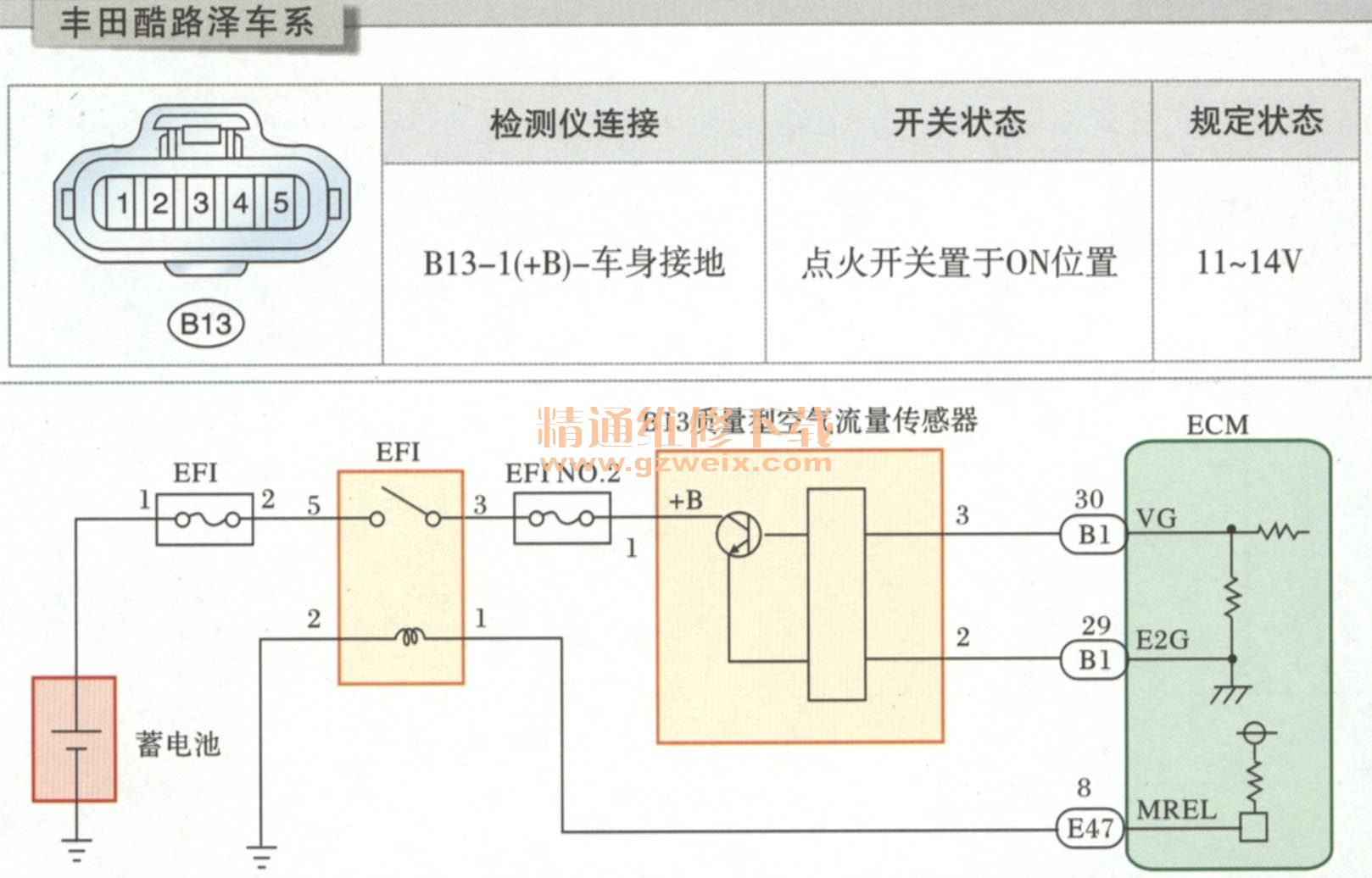

檢測空氣流量傳感器與ECM之間的連接

日產驪威車系質量型空氣流量傳

感器置于進氣氣流中。它通過測量部分的進氣氣流來測量進氣速率。質量型空氣流量傳感器將電熱絲的溫度控制在某個值上。電熱絲發出熱量，而它周?chē)�的進氣流又會把熱量帶走。進氣流量越大，帶走的熱量就越多。因此，進氣流量增加時，提供給電熱絲的電流也會變大以維持電熱絲的溫度恒定。ECM通過此電流的變化檢測到進氣流量。
