怠速控制的實質是控制怠速時的充氣量（進氣量）。當發動機怠速負荷增大時或發動機起動后，冷卻液未達正常溫度之前，另外還有當發動機轉速急劇降低到怠速時，ECU控制怠速控制閥使進氣量增大，從而使怠速轉速提高，防止發動機運轉不穩或熄火；當發動機怠速負荷減小時，ECU控制怠速控制閥使進氣量減少，從而使怠速轉速降低，以免怠速轉速過高。

（一）怠速控制系統組成

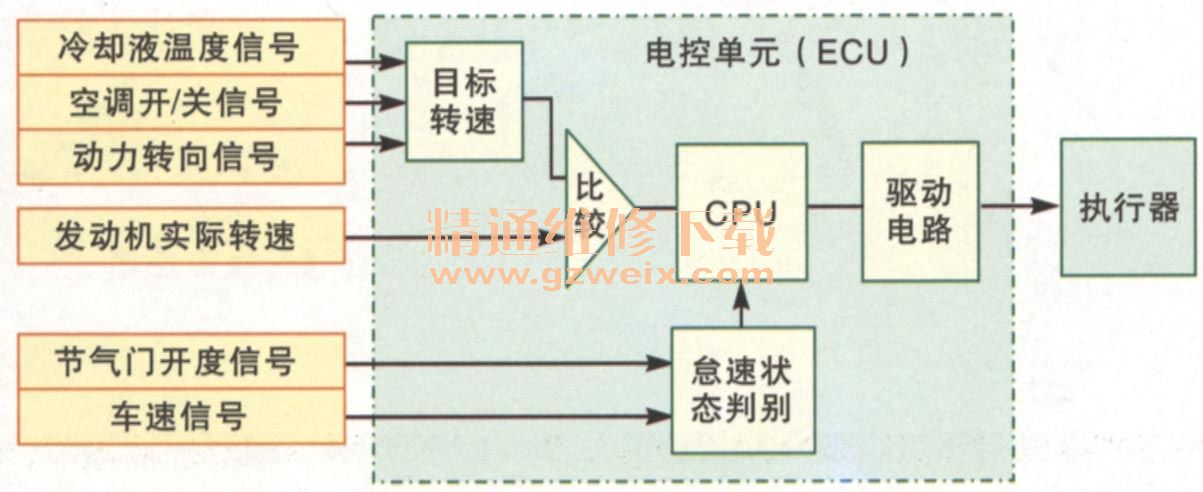

怠速控制系統組成如下圖所示，由各種傳感器、信號控制開關、電控單元、怠速控制閥和節氣門旁通空氣道等組成，各元件的功能如表所示。

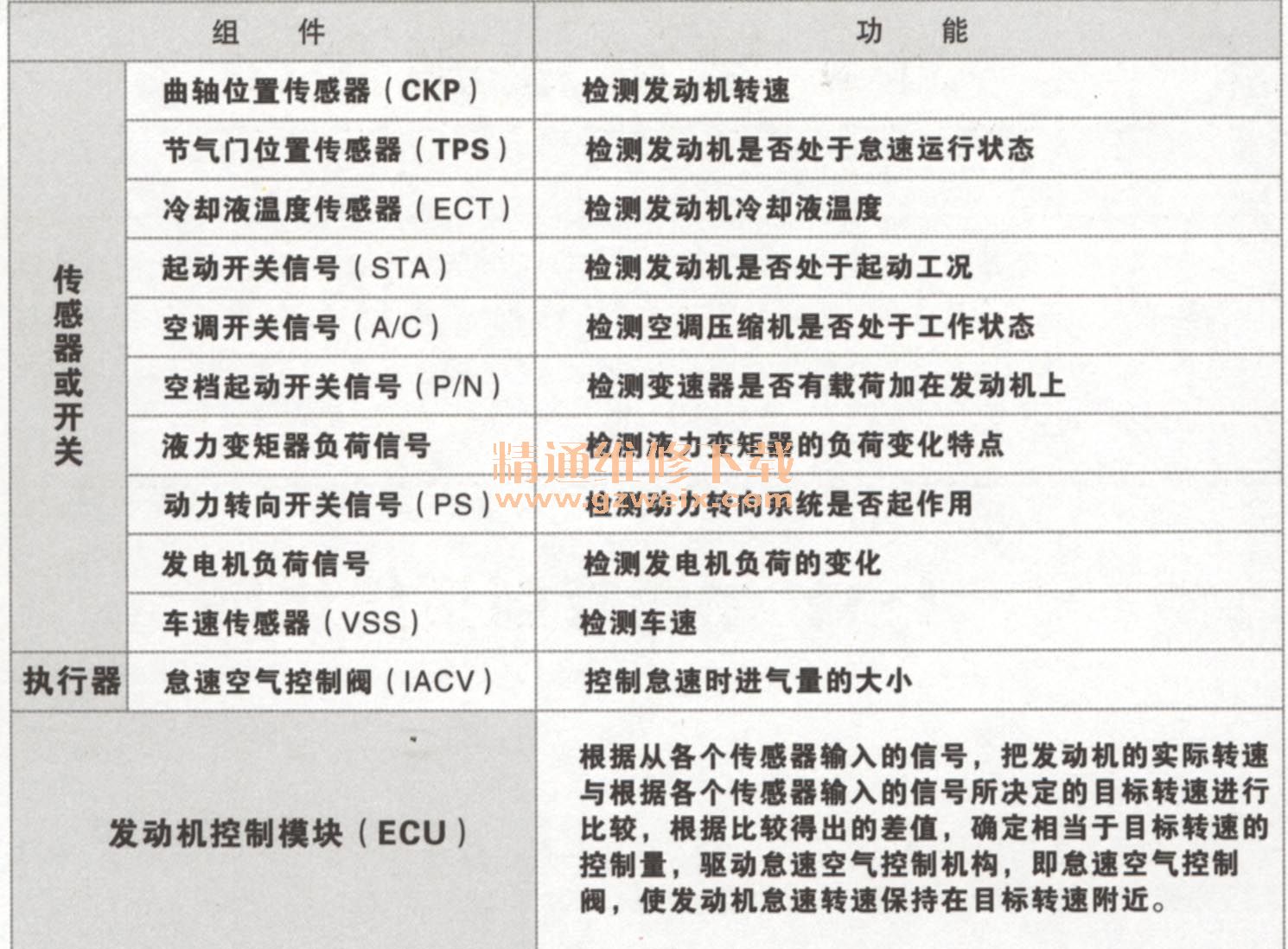

怠速控制系統各組成元件的功能


（二）怠速控制過程

    當發動機負荷增大，需要發動機快怠速運轉，目標轉速高于實際轉速時，ECU將控制怠速控制閥（增大比例電磁閥式怠速控制閥的占空比，或增加步進電動機步進的步數）增大旁通進氣量來實現快怠速；反之，當發動機負荷減小，目標轉速低于實際轉速時，ECU將控制怠速控制閥減小旁通進氣量來調節怠速轉速。

控制過程：
      ECU首先根據怠速觸點IDL信號和車速信號，判斷發動機是否處于怠速狀態。當判定為怠速工況時，再根據發動機冷卻液溫度傳感器信號、空調開關、動力轉向開關等信號，從存儲器存儲的怠速轉速數據中查詢相應的目標轉速，然后將目標轉速與曲軸位置傳感器檢測的發動機實際轉速進行比較。
