燃油噴射控制是ECU的主要控制功能，它包括噴油時刻的控制和噴油量的控制。

1．噴射時刻控制

    ECU以曲軸轉角傳感器的信號為依據進行噴油時刻的控制，使各缸噴油器能在設定的時刻噴油。噴油時刻控制方式有同時噴射、分組噴射和順序噴射三種。

同時噴射：

    這種噴射方式將各缸噴油器的控制電路連接在一起，通過一條共同的控制電路與ECU連接。在發動機的每個工作循環中（四沖程內燃機曲軸轉兩轉），各缸噴油器同時噴油一次或兩次，這種方式的缺點是各缸噴油時刻距進氣行程開始的時間間隔差別大，噴人的燃油在進氣道內停留的時間不同，導致各缸混合氣品質不一，影響了各缸工作的均勻性。

  分組噴射：

    這種噴射方式是將多缸發動機的噴油器分成2～3組，每組2～4個噴油器，分別通過控制電路與ECU連接。在發動機每個工作循環中，各組噴油器各自同時噴油一次，在每組的幾個噴油器中，有一個噴油器是在該氣缸正好處于排氣行程上止點時噴油，其余噴油器是在各自的氣缸接近進氣行程開始的時刻噴油。這樣既可簡化控制電路，又可提高各缸混合氣品質。

  順序噴射：

    這種噴射方式的各缸噴油器分別由各自的控制電路與ECU連接，ECU分別控制各噴油器在各自的氣缸接近進氣行程開始的時刻噴油，由于每增加一個噴油器，在ECU內部就要相應增加一套噴油器控制線路。因此，順序噴射方式的控制電路最為復雜，但各缸混合氣品質最均勻。目前，這種噴射方式的應用越來越廣泛。

2．噴油量的控制
    ECU根據各種傳感器測得的發動機進氣量、轉速、節氣門開度、冷卻液溫度與進氣溫度等多項運行參數，按設定的算法進行計算，并按計算結果向噴油器發出電脈沖，通過改變每個電脈沖的寬度來控制各噴油器每次噴油的持續時間，從而達到控制噴油量的目的。電脈沖的寬度越大，噴油持續時間越長，噴油量也越大。
發動機在不同工況下運轉時，對混合氣濃度的要求也不同。噴油量的控制方式有起動控制、運轉控制、斷油控制和反饋控制等幾種。

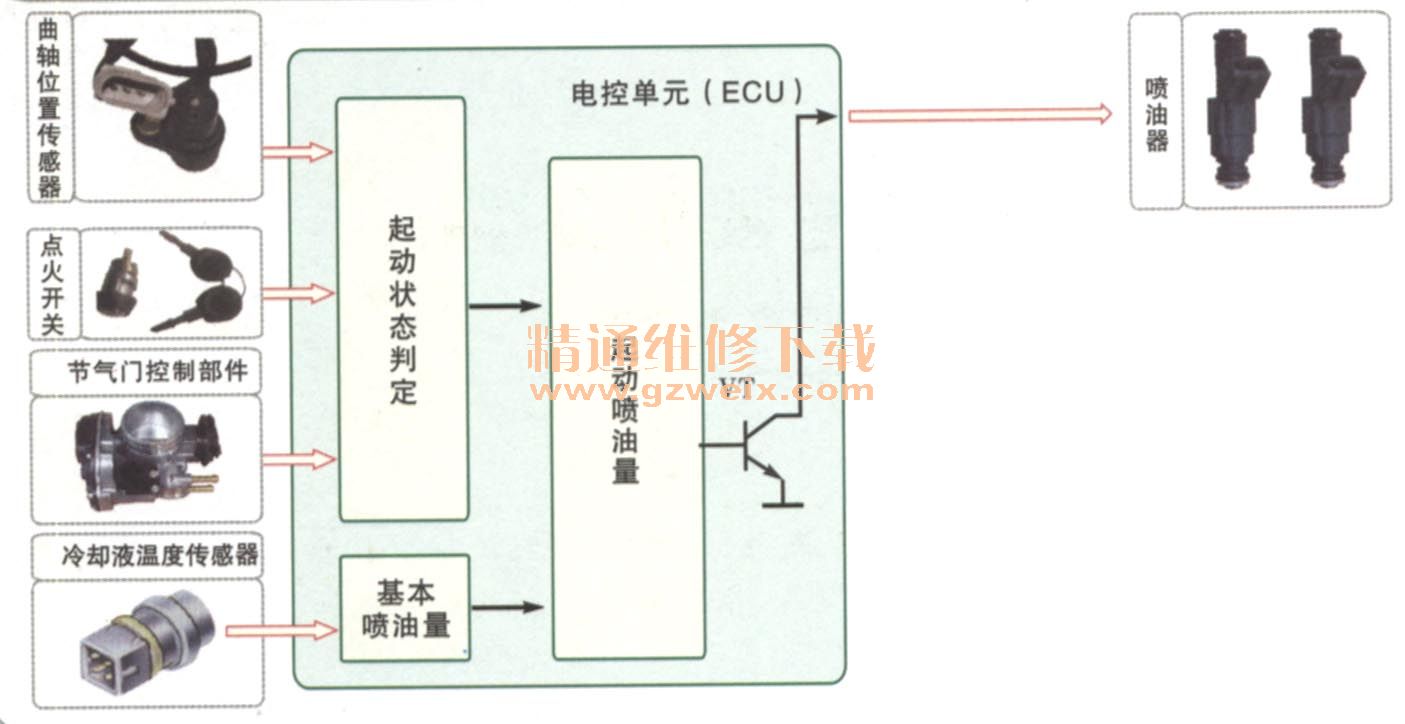

①起動時噴射油量控制示意圖

起動控制：
      在發動機起動時，當起動開關接通，且發動轉速低于某一轉速（如300r/min）時，ECU按發動機冷卻液溫度、進氣溫度和起動轉速計算出一個固定的噴油量，這一噴油量能使發動機獲得順利起動時所需的濃混合氣。

②起動后噴油量控制示意圖

運轉控制：
    在發動機運轉過程中，ECU根據進氣量和發動機轉速來計算噴油量。此外，還要參考節氣門開度、發動機冷卻液溫度與進氣溫度、海拔以及怠速工況、加速工況、全負荷工況等運轉參數來修正噴油量，以提高控制精度。

③超速斷油與減速斷油控制示意圖

超速斷油控制
    超速斷油控制是當發動機轉速超過允許的最高轉速時，由ECU控制自動終止噴油，以防止發動機超速運轉，造成機件損壞，也有利于降低油耗，減少有害排放物。

減速斷油控制
    減速斷油控制過程是由ECU根據節氣門位置、發動機轉速、冷卻液溫度等運轉參數，作出綜合判斷后，在同時滿足以下條件時執行減速斷油控制，切斷噴油脈沖。

a. 節氣門位置傳感器中的怠速開關接通；b．發動機冷卻液溫度已達正常溫度；c．發動機轉速高于某一數值，該轉速稱為減速斷油轉速，其值根據發動機冷卻液溫度、負荷等參數確定。通常，冷卻液溫度越低，發動機負荷越大交如使用空調時），該轉速越高。
b.
    當上述三個條件只要有一個不滿足（如發動機轉速已下降至低于減速斷油轉速）時，ECU就立即停止減速斷油而恢復噴油。
