汽車常見的檢測工具有：跨接線、試燈、試電筆、萬用表（指針式、數字式）、示波器、點火正時槍、故障診斷儀等。
1．跨接線
跨接線及其作用

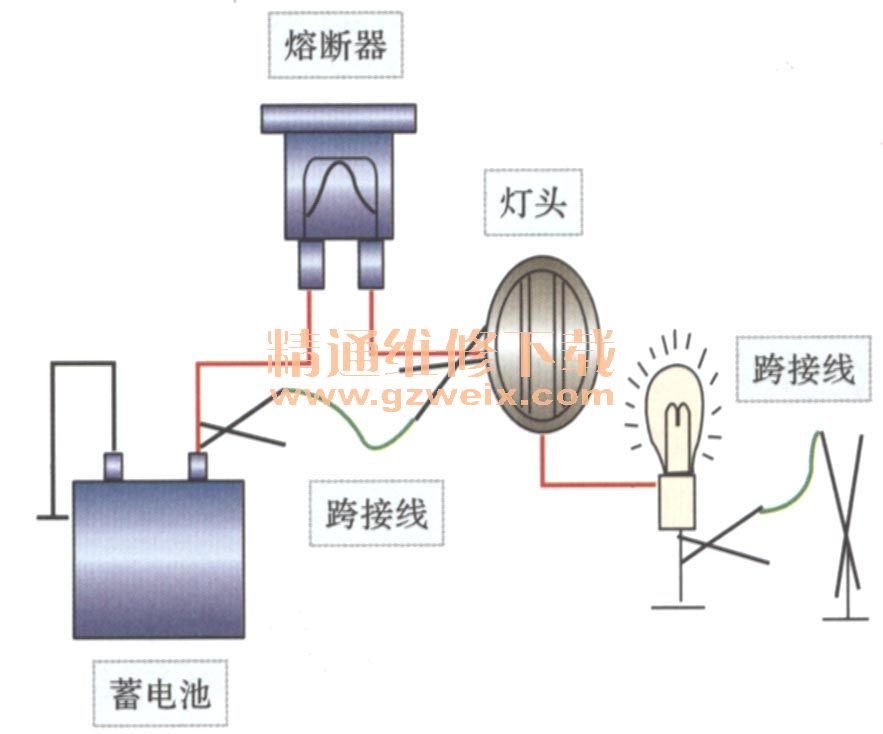

跨接線的一端接蓄電池正極，以便為要檢查的部件提供12V電源。用跨接線旁路掉電路中的開關、導線和插接器的辦法檢查負載部件。跨接線還能用來將電路中要檢查的部分接地。

跨接線的使用

2．試燈
    無源試燈

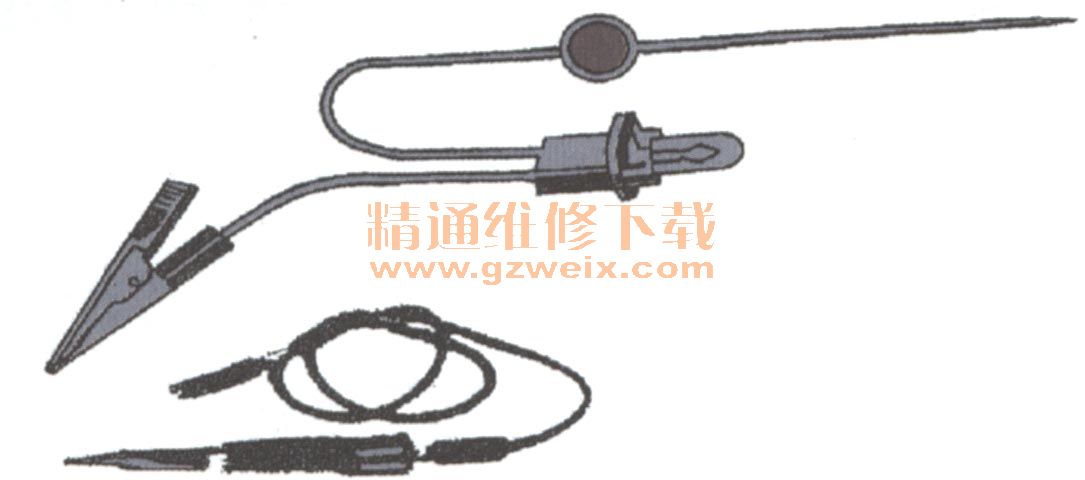

    試燈的手柄是透明的，里面裝有一只燈泡。手柄的一端伸出帶尖的探頭，另一段引出一根帶夾子的接地線。

 有源試燈

    還有一種有源的通、斷試燈。使用時，要將電路的電源斷開，接地夾子接負載部件的搭鐵端子，探頭接饋電線。若電路是連通的，內裝電池便將燈點亮；若電路是不連通的（有斷路的地方），燈不亮。

3．試電筆

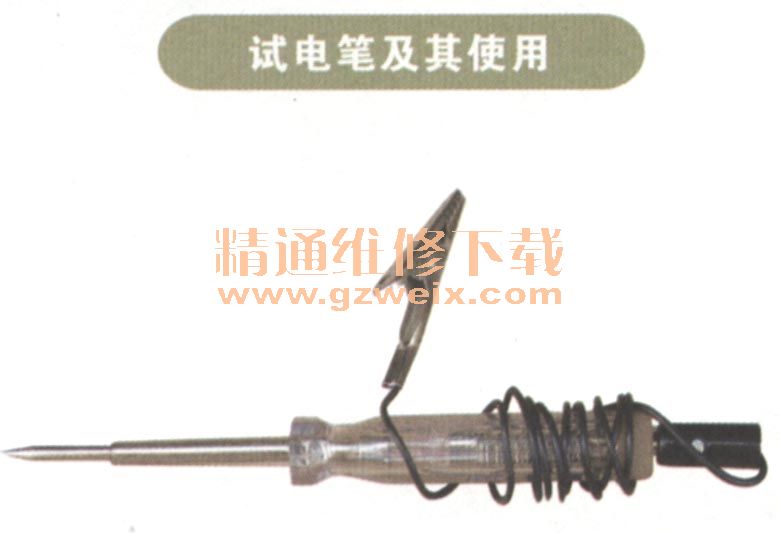

試電筆的使用

    把試電筆的測頭夾子夾在接地體上，另一測頭接觸到電路上預測處，如果電路上無斷路點，試電筆上的小燈亮。若小燈不亮說明電路不通，可能存在斷點。依次序改變測試地點，就可以找出斷點的位置。

4． 萬用表

①指針式（普通）萬用表
指針式（普通）萬用表的外形如圖所示，其表盤符號及其含義如下表所示。

②數字式萬用表
    數字式萬用表可測量：直流電壓、交流電壓、噴油脈沖、二極管判斷、電阻、電流、頻率、轉速、閉合角、故障碼等。

    其中的測量電路能將待測電量和電參數轉換為毫伏級的直流電壓，供數字萬用表顯示待測量。當量程開關選擇不同位置時，可組成不同的測量電路。

5． 點火正時槍

點火正時槍

    使用時把電源線分別接到蓄電池正、負極，將發動機1缸或4缸分缸高壓線放人高壓感應頭凹槽內，起動運轉發動機，將正時槍對準發動機飛輪或曲軸傳動帶輪上的正時標記，按住測試開關，當燈亮?xí)r即可讀出此時（怠速、中速或高速）的點火提前角。

6．示波器

210雙通道數字示波器

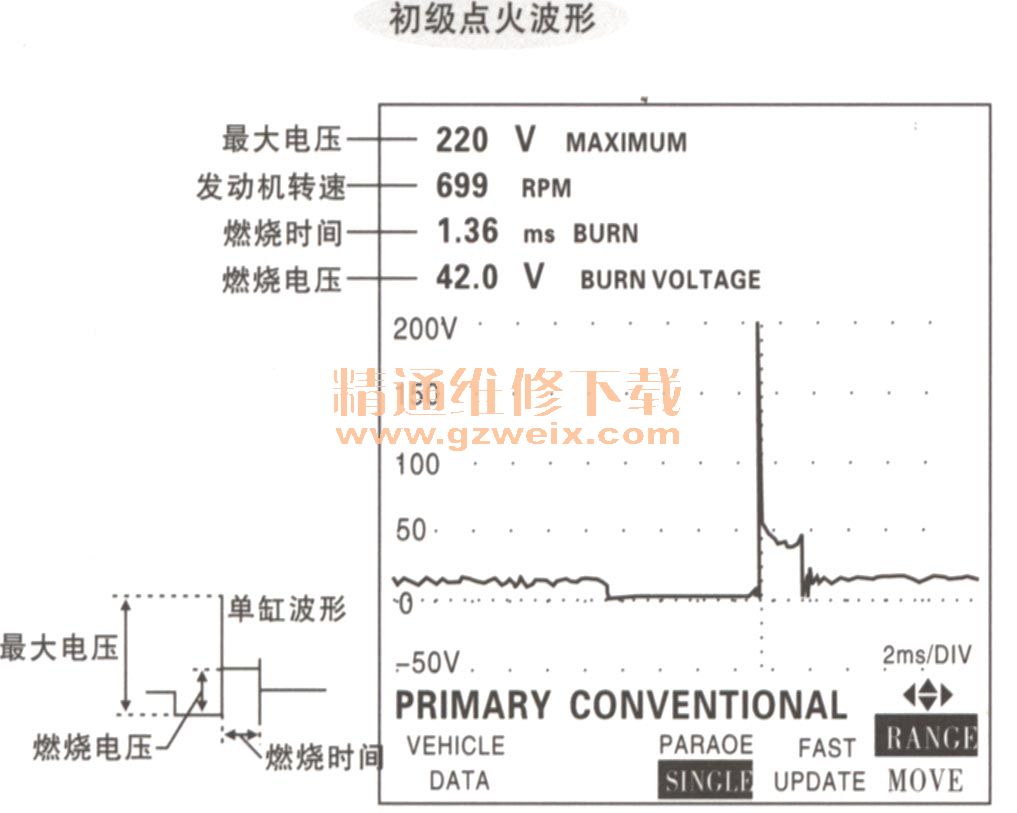

    汽車維修用數字示波器是用波形顯示的方式表現電路參數的動態變化過程的專業儀器，它能夠?qū)﹄娐飞系碾妳��?shù)進行連續式圖形顯示，是分析復雜電路上電信號波形變化的專業儀器。汽車示波器通常有兩個或兩個以上的測試通道，它可以同時對多路電信號進行同步顯示，具有高速動態分析各信號間相互關系的優點。

注意事項
    ①測試點火高壓線時，必須使用專用的電容探頭，不能將示波器探頭直接接人點火次級電路。
    ②使用汽車示波器時，注意遠離熱源，例如排氣管、催化轉化器等，溫度過高會損壞儀器。
    ③汽車示波器在測試時要注意測試線盡量離開風扇葉片、傳動帶等轉動部件，圖中是風扇葉片絞切測線時的波形。’
    ④測試時確認發動機蓋的液壓支撐是好的，防止發動機蓋自動下降時傷及頭部或損壞汽車示波器。
    ⑤路試中，不要將汽車示波器放在儀表臺上方，最好是拿在手中測試。
提示：保持汽車示波器經常處于充電良好狀態，使用前準備好測試線，使用專用探針，在測試時可以不用剝線。確保測試線連接可靠，沒有虛接現象。

7．故障診斷儀

診斷儀也叫解碼器，通過診斷儀，可以讀取電控車存儲在自診斷系統的故障碼，以幫助維修人員進行故障的診斷。下面是兩種常見的診斷儀。

億科EK600汽車故障診斷儀

故障診斷儀的主要功能：
    ①讀取故障碼。操作按鍵，檢測儀就會提示故障碼及其含義，維修人員無需查閱故障碼的含義。
    ②清除故障碼。操作按鍵就可實現消碼。
    ③讀取發動機動態數據流。通過儀器可讀出發動機轉速、發動機冷卻液溫度、節氣門開度等隨時的動態變化。
    ④英漢詞典。如今許多進口車的資料是以英文提供的，這對維修人員的英文水平提出了要求。電腦診斷儀里的英漢詞典可以查閱到大多數的汽車專業詞匯。這樣，即使英文水平不高的維修人員也能看懂簡單的英義。
    ⑤元件測試。該功能是維修人員利用儀器來操縱電控系統的執行元件如控制噴油器的噴油、控制怠速電磁閥的動作等。該項功能依賴車型的微電腦，即只有微電腦支持這種功能，診斷儀才能這樣操作。
    ⑥示波功能。通過軟件與汽車上的電腦通信來完成解碼和通信。

注意事項：
    ①自診斷系統只能監視電控系統電路。如果故障不屬于電路，檢測儀不能檢測。不屬于電控系統的電路故障，檢測儀也不能檢測，比如起動系、充電系、點火系的高壓電路。
    ②自診斷系統一般只能監視信號的范圍，不能監視傳感器特性的變化。一般，自診斷系統所診斷的為電路短路、開路、接觸不良、串線等故障。
    ③自診斷系統監視的往往是某一電路，而非某一元件，如某傳感器相應電路故障、某電磁閥相應電路故障。
④有故障碼并不一定有相應電路故障。所以，一般不急于按故障碼來檢修，而是消碼、運行、再測試，第二次出的碼才真正說明有無故障。故障碼反映了系統存在故障，但實際上并非相應電路的故障。根據故障碼檢查，也不可局限于電路，必要時還要考慮機械、氣路等部分。員可以通過動態數據流來發現。
⑤要善于運用儀器的動態測試功能。有些情況故障碼不一定能反映出來，但有經驗的維修人員可以通過動態數據流來發現。
⑥如果故障燈亮，卻讀不出故障碼，則可檢查故障燈電路有無接地。一般的自診斷系統發現故障時，通常是ECU內部接地有問題。當然診斷座與ECU之間的通信或許有問題，也不排除儀器存在問題。
