1．作用
    變頻壓縮機是制冷系統的心臟，通過運行使制冷劑在制冷系統中保持流動和循環，它由三相異步電機和壓縮系統兩部分組成，模塊輸出頻率與電壓均可調的模擬三相交流電為三相異步龜機供電，電機帶動壓縮系統工作。
    模塊輸出電壓變化時電機轉速也隨之變化，轉速變化范圍為1500～9000/min，壓縮系統的輸出功率（即制冷量）也發生變化，從而達到在運行時調節制冷量的目的。
    2．引線作用
    變頻壓縮機引線實物如圖1-65所示，無論是交流變頻壓縮機還是直流變頻壓縮機，均有3個接線端子，標號分別為U、V、W，和模塊上的U、V、W 3個接線端子對應連接。

    交流變頻空調器在更換模塊或壓縮機時，如果U、V、W接線端子由于不注意插反導致不對應，壓縮機則有可能反方向運行，引起不制冷故障，調整方法和定頻空調器三相渦旋壓縮機相同，即調整任意兩根引線的位置。
    直流變頻空調器如果U、V、W接線端子不對應，壓縮機啟動后室外機CPU檢測轉子位置錯誤，報出“壓縮機位置保護”或“直流壓縮機失步”的故障代碼。
    3．分類
    根據工作方式主要分為直流變頻壓縮機和交流變頻壓縮機。
    直流變頻壓縮機：使用無刷直流電機，工作電壓為連續但極性不斷改變的直流電。
    交流變頻壓縮機：使用三相異步電機，工作電壓交流30^-220V、頻率15.120Hz，轉速1500～9000r/min。
    4．測量方法

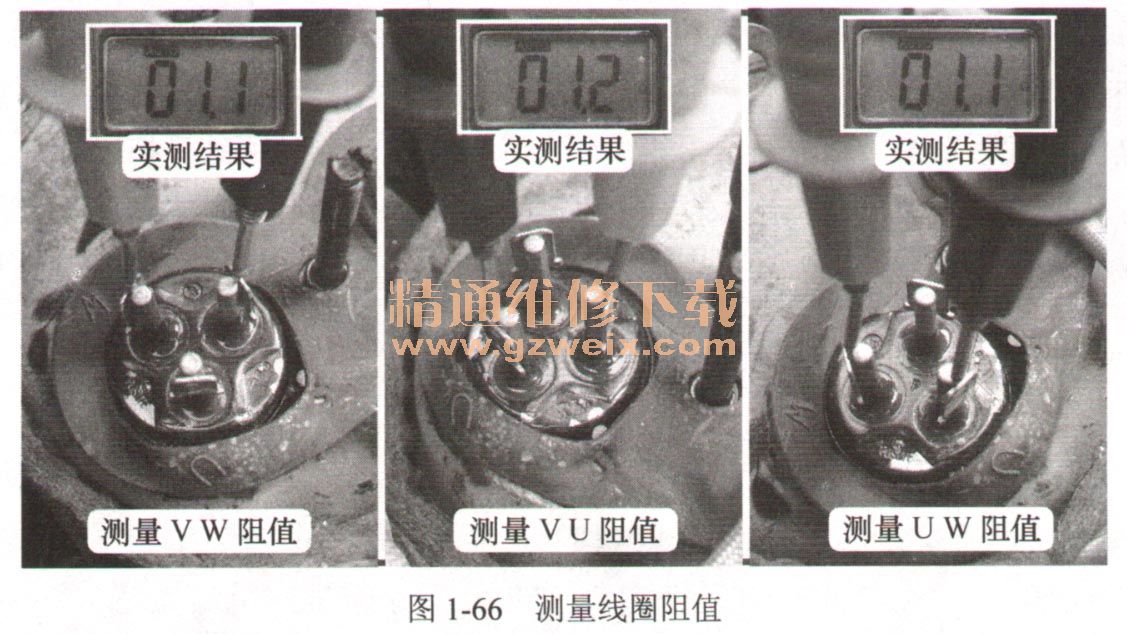

    測量過程如圖1-66所示，使用萬用表電阻擋測量3個接線端子之間的阻值，VW、VU、UW間的阻值相等，即Rvw=Rvu=Ruw，阻值為1.5Ω左右。
    5．常見故障

    實際維修中變頻空調器壓縮機和定頻空調器壓縮機相比，故障率較低，原因為室外機電控系統保護電路比較完善，故障主要是壓縮機啟動不起來（卡缸）或線圈對地短路等。
