第二節 通信電路常見故障維修
通信故障是變頻空調器中較常見的故障之一，由于其電路涉及室內機主板、室內外機連接線、室外機主板和模塊板，因而發生故障時所引起的故障現象各不相同，維修方法也各不相同。在實際維修中，通信故障發生的概率較高，且根據顯示的故障代碼內容檢修時，也比較難以查到故障部位。本節對通信故障的檢修方法作簡單介紹。
一、故障現象
變頻空調器開機后出現室內風機運行，室外機無反應，或者整機運行一段時間之后，室外機停機的故障現象，室內機顯示故障代碼為“通信故障”。
二、故障原因
出現通信故障時有以下幾種常見原因。
1．室內機主板

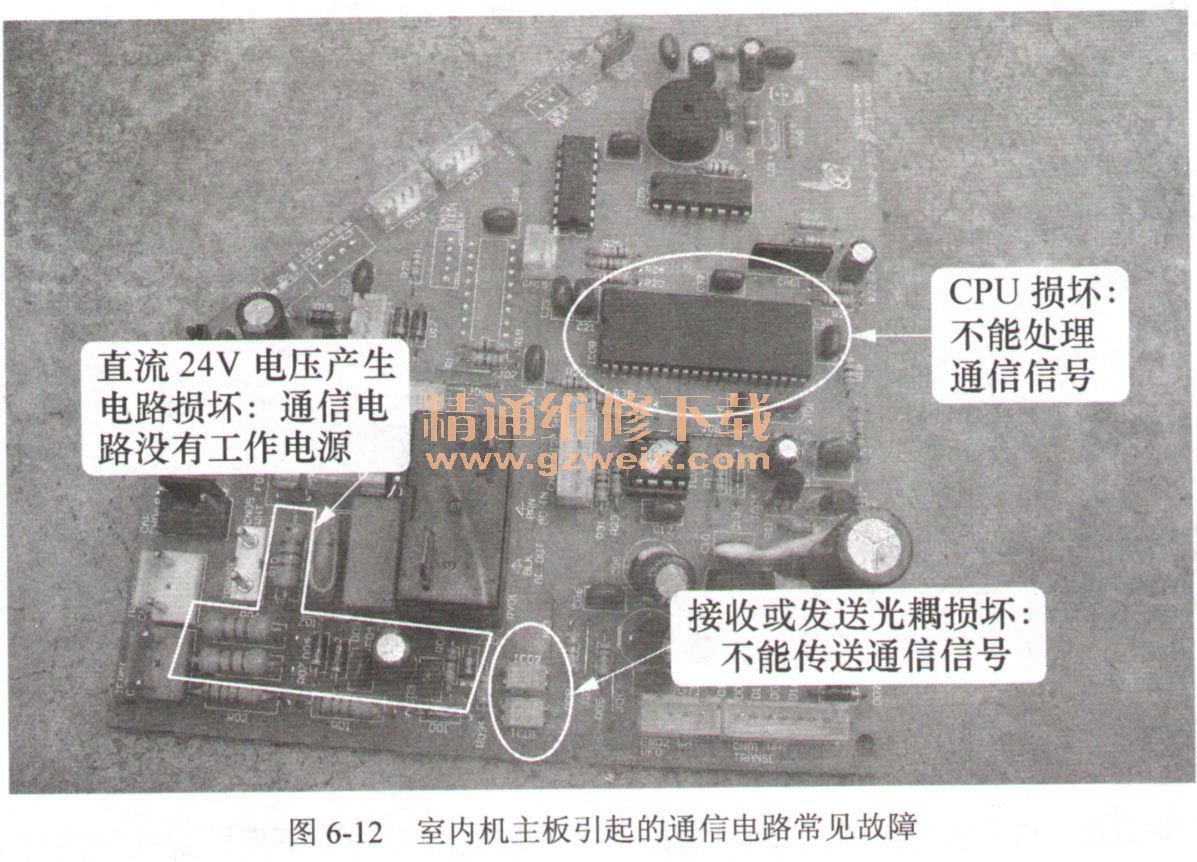

室內機主板引起的通信電路常見故障如圖6-12所示。
①主板CPU損壞：不能發送或處理接收的通信信號。
②主板直流24V電壓產生電路損壞：通信電路無電壓而不能工作。
③主板發送光耦或接收光耦損壞：通信回路中斷。
2．室內外機4根連接線
室內外機連接線引起的通信電路常見故障如圖6-13所示。
①室內外機連接線接線錯誤。
②室內機接線端子L/N和室外機接線端子L/N 1頃序相反，通信電路不能構成回路。
③室內外機4根引線中的通信線和地線短路：通信信號接地，室內機和室外機CPU接收不到對方傳過來的信號。
④室內外機連接線中間出現斷路故障。
⑤室內外機連接線4根引線之間有漏電電阻值：傳送的信號有不同程度的衰減，室內機或室外機CPU處理后判斷為無效信號。
3．室外機主板
室外機主板引起的通信電路常見故障如圖6-14所示。
①主板CPU損壞：不能發送或處理接收的通信信號。
②主板發送光耦或接收光耦損壞：通信回路中斷。
③室外機供電保險管（20A）開路故障：室外機沒有工作電源。
④開關電源供電保險管（（3.15A）或開關電源損壞：室外機CPU無直流5V工作電源。
4．模塊、硅橋、濾波電感
該部分引起的通信電路常見故障如圖6-15所示。
①室外機交流供電回路開路：室外機無工作電源。
②硅橋開路：室外機主板無直流300V電壓，室外機CPU不能工作。
③濾波電感開路：室外機主板無直流300V電壓，室外機CPU不能工作。
④模塊P與N端子、P與U端子等擊穿：開機后引起電流過大，PTC電阻過熱，因而阻值變?yōu)闊o(wú)窮大，室外機主板無直流300V電壓，開關電源不能工作，室外機CPU因無直流5V而不能工作。
