四、PG電機驅動電路

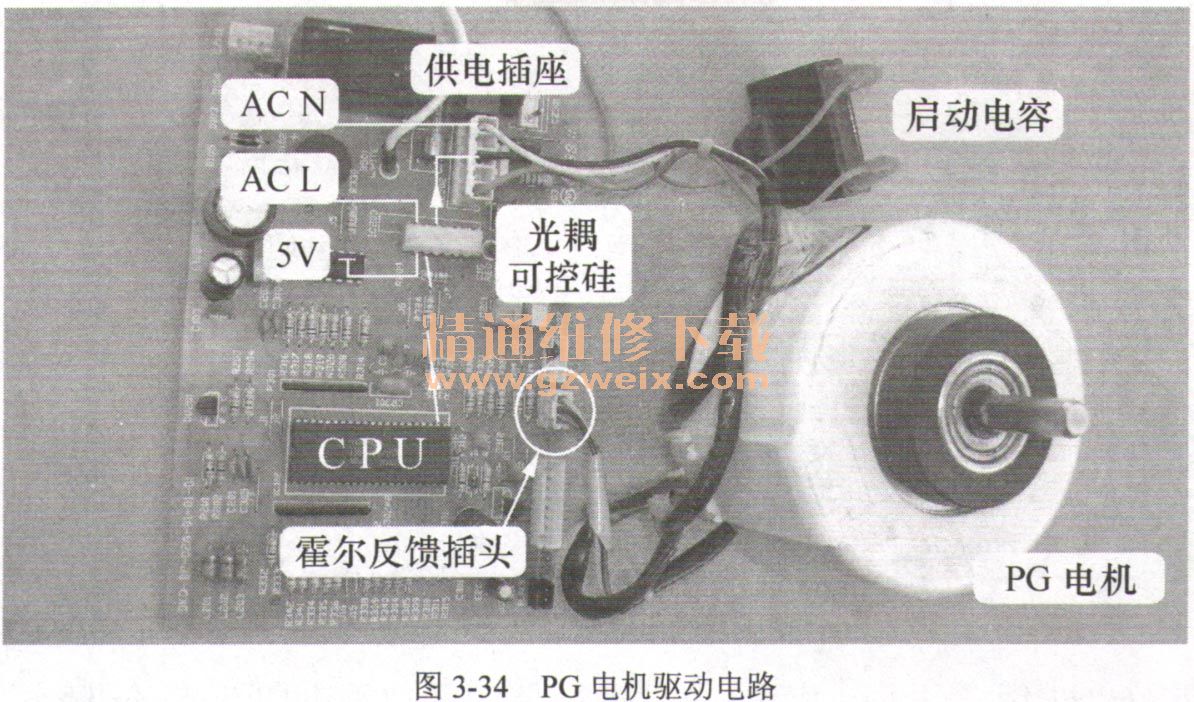

    PG電機驅動電路如圖3-34所示，表3-25為CPU引腳電壓與PG電機狀態的對應關系。


    光耦可控硅調速的原理是：CPU輸出驅動信號改變光耦可控硅的導通角，改變PG電機線圈的交流電壓波形，從而改變交流電壓的有效值，達到調速的目的。
    1．工作原理
    PG電機驅動電路由CPU23腳、電阻R324/R502、電容C503、光耦可控硅IC203、啟動電容、PG電機線圈組成。
    CPU23腳輸出驅動信號，經R324送至IC203（光耦可控硅）初級發光二極管的負極，次級可控硅導通，PG電機開始運行。
    CPU通過霍爾反饋電路計算出實際轉速值，并與內置數據相比較，如有誤差通過改變CPU23腳輸出信號改變光耦可控硅的導通角，從而改變風機供電電壓，使實際轉速與目標轉速相同。為了控制光耦可控硅在零點附近導通，主板設有過零檢測電路，向CPU提供參考依據。
    CPU23腳輸出的是波形信號，在改變風機轉速時只是改變波形，電壓并未改變，但光耦可控硅的導通角己經改變，PG電機插座電壓改變，轉速也隨之變化。
    2．關鍵元器件
    過零檢測電路的關鍵元器件為IC203光耦可控硅，實物外形如圖3-35所示，在電路中的英文符號為"IC"（代表為集成電路）。其特點是將光耦和雙向可控硅集成為一體，直接驅動PG電機；常用型號為TLP3616、TLP3526等；外觀通常為白色或黑色的長方形（部分型號為黑色的方形扁狀且為垂直安裝），其中的一個引腳與風機插座相連；初級工作電壓一般為直流5V，早期一部分型號為直流12V。

    光耦可控硅的測量方法和光耦相同，詳細內容參見第2章第1節的第二部分內容。
    3．檢修技巧
    ①測量室內風機工作電壓時，要將PG電機線圈插頭插在主板插座上，這時為真實電壓；否則光耦可控硅無論是否導通，測量的電壓均為交流220V。
    ②檢修電機不運行故障。應首先測量插頭供電，看故障是由控制電路引起還是由電機線圈故障引起，如供電正常則檢查電機。
    ③電機轉速慢故障。為判斷是繞組短路還是啟動電容容量小故障，可用萬用表電流擋測量運行電流，如電流小于額定值，則為啟動電容容量減少故障；如電流超過額定值很多，則為繞組短路。
    ④風機損壞需要更換時，如無原型號電機更換，在購買配用電機時需要注意：功率、轉軸（固定風扇方式）、電機軸的長短、運行方向（正轉還是反轉）及電機固定方式均應相同。還應注意的是，電容應使用配用電機所標配的容量。
    ⑤室內風機損壞時，如無原型號電機更換，改為配用電機，霍爾反饋插頭Vcc供電（5V或12V）線與地線一定要與主板相對應。如果供電線與地線插反，則一上電就會損壞電機內部霍爾元件，只能再次更換風機。
    4．常見故障
    PG電機驅動電路常見故障見表3-26。

    五、霍爾反饋電路

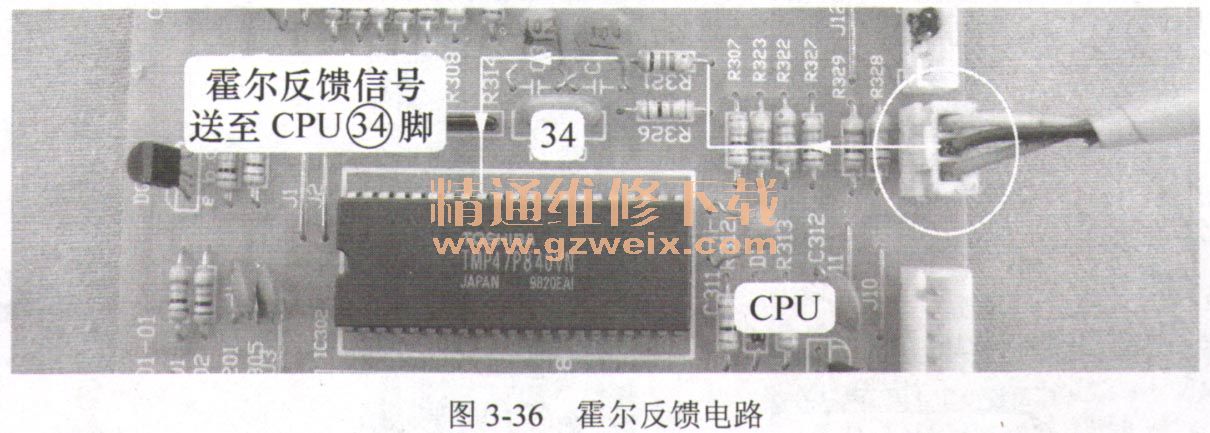

    霍爾反饋電路如圖3-36所示。
    PG電機旋轉一圈，內部霍爾元件
會輸出一個脈沖信號或幾個脈沖信號（廠家不同，脈沖信號數量不同），CPU根據脈沖信號數量計算出實際轉速。
    1．工作原理
    霍爾反饋電路的作用是向CPU提供代表PG電機實際轉速的霍爾信號，由PG電機內部霍爾反饋元件、電阻R328/R321、電容C306、CPU的34腳組成。
    PG電機內部設有霍爾元件，旋轉時輸出端輸出霍爾信號，通過CZ402插座、電阻R321提供給CPU②腳，CPU內部電路計算出實際轉速，與目標轉速相比較，如有誤差通過改變光耦可控硅導通角，從而改變PG電機工作電壓，使實際轉速與目標轉速相同。
    PG電機停止運行時，根據內部霍爾元件位置不同，霍爾反饋插座的信號引針電壓即CPU②腳電壓為5V或0V; PG電機運行時，不論高速還是低速，電壓恒為2.5V，即供電電
壓5V的一半。
    2．常見故障
    CPU判斷PG電機停轉（無霍爾信號）、堵轉或轉速低（霍爾信號數量少）時，則會改變光耦可控硅導通角，增大PG電機供電電壓；如果30s內霍爾信號仍然不正常，則停止驅動光耦可控硅，PG電機停止運行，并報“霍爾信號異常”的故障代碼。
    光耦可控硅初級發光二極管開路或內部光源損壞、啟動電容無容量、PG電機線圈開路、PG電機供電插座或霍爾反饋插座接觸不良，均會使CPU檢測不到霍爾信號，則會報相同的故障代碼。
    如果驅動電路正常，PG電機能正常運行，但由于某種原因CPU檢測不到霍爾信號，故障現象表現為：開機后PG電機運行，轉速逐漸升高，1min左右停止運行。
    3．霍爾元件檢查方法
    空調器報“霍爾信號異常”故障代碼，在PG電機可以啟動運行的前提下，為判斷故障是PG電機內部霍爾元件損壞還是室內機主板損壞，應測量霍爾電壓是否正常，方法如下所述，實物及故障分析見表3-27。

    空調器通上電源但不開機，使用萬用表直流電壓擋，黑表筆接地，紅表筆接霍爾反饋插座信號引針，用手慢慢轉動貫流風扇的同時觀察電壓變化情況。如果為5V～0V～5V～0V跳動變化的電壓，說明PG電機內部霍爾元件正常，應更換室內機主板試機；。如果電壓一直為5V、0V或其他固定值，則為PG電機內部霍爾元件損壞，需要更換PG電機。
