三、壓縮機頂蓋溫度開關電路
   1．作用
    壓縮機頂蓋溫度開關安裝位置及實物外觀如圖4-31所示。

    壓縮機運行時殼體溫度如果過高，內部機械部件會加劇磨損，壓縮機線圈絕緣層容易因過熱擊穿發生短路故障。室外機CPU檢測壓縮機排氣溫度傳感器溫度，如果高于90℃則會控制壓縮機降頻運行，使溫度降到正常范圍以內。
    為防止壓縮機過熱，室外機電控系統還設有壓縮機頂蓋溫度開關作為第二道保護，作用是即使壓縮機排氣溫度傳感器損壞，壓縮機運行時如果溫度過高，室外機CPU也能通過頂蓋溫度開關檢測。
    頂蓋溫度開關檢測壓縮機頂部溫度，正常情況溫度開關閉合，對室外機運行沒有影響；當壓縮機頂部溫度超過115℃時，溫度開關斷開，室外機CPU檢測后控制壓縮機停止運行，并通過通信電路將信號傳送至室內機主板CPU，報出“壓縮機過熱”的故障代碼。
    2．工作原理

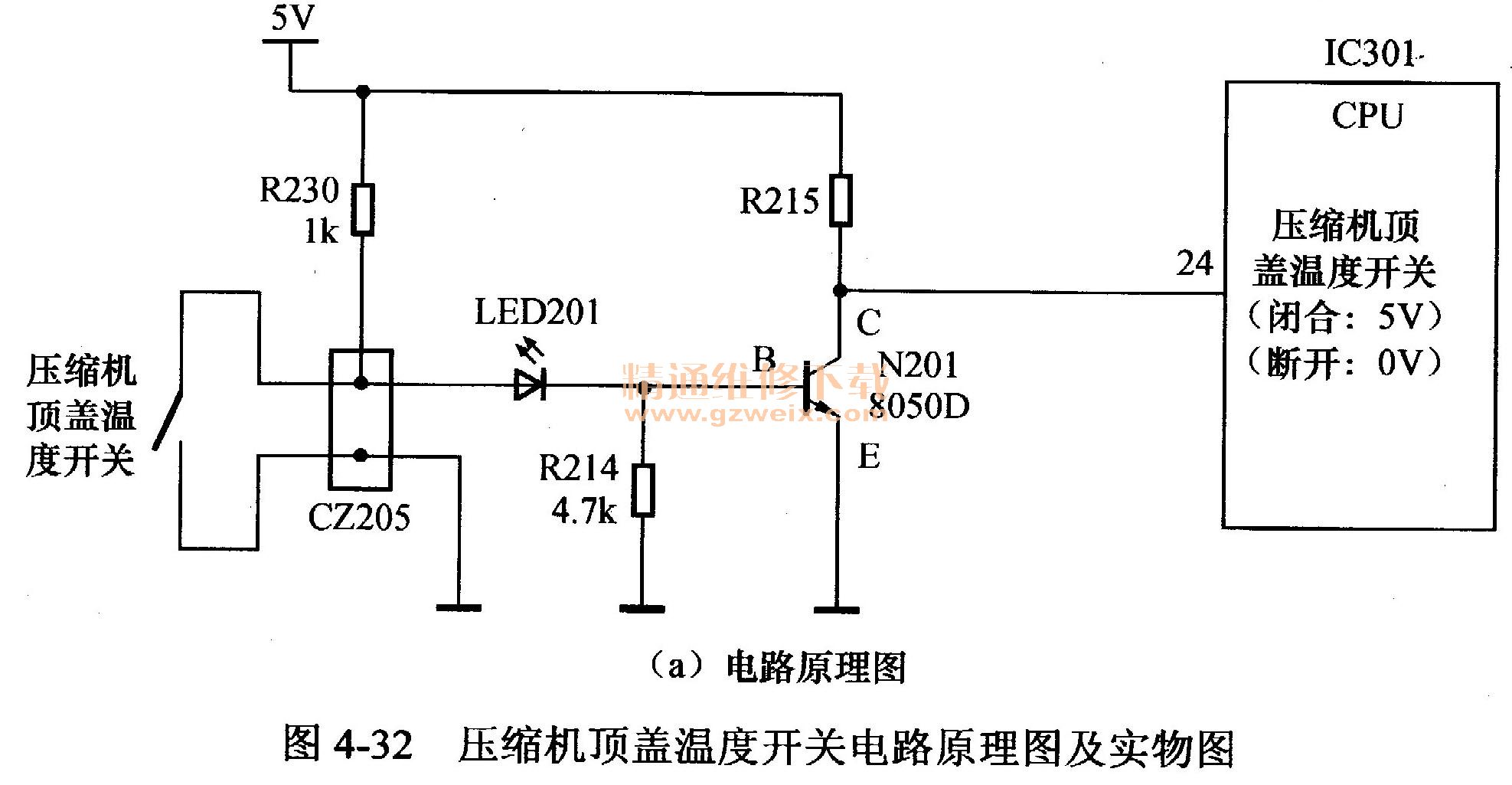

    圖4-32（a）所示為壓縮機頂蓋溫度開關電路原理圖，圖4-32（b）所示為實物圖（溫度開關為斷開狀態），電路在兩種情況下運行，即溫度開關為閉合狀態或斷開狀態。

    制冷系統運行正常時，壓縮機殼體溫度低于115℃，溫度開關處于閉合狀態，三極管N201基極相當于接地，發射結電壓為0V，發射極、集電極間處于截止狀態，5V電壓經電阻R215為CPU24腳供電，因此溫度開關閉合時CPU24腳電壓為5V。
    當因某種原因引起制冷系統運行不正常、壓縮機殼體溫度升高并超過115℃時，溫度開關斷開，此時電阻R230、發光二極管LED201、電阻R214組成分壓電路，R230和LED201為上偏置電路，R214為下偏置電路，R214的阻值（4.7kΩ）比R230的阻值（1kΩ）大很多，分得的電壓大于0.7V， R214與三極管N201的發射結并聯，N201因發射結電壓大于0.7V處于飽和導通狀態，其發射極、集電極間此時相當于短路，CPU24腳接地，引腳電壓由5V轉變?yōu)?V，發光二極管也得電發光，提示維修人員注意溫度開關已斷開，壓縮機殼體溫度己經很高。
    從上述原理可以看出，CPU根據24腳電壓即能判斷溫度開關的狀態。電壓為5V時判斷溫度開關閉合，對控制電路沒有影響；電壓為0V時判斷溫度開關斷開，壓縮機殼體溫度過高，控制壓縮機立即停止運行，并通過通信電路將信息傳送至室內機主板CPU，顯示“壓縮機過熱”的故障代碼，供維修人員查看。
    說明：目前空調器室外機主板檢測溫度開關的電路不再使用三極管等元器件，由溫度開關的插座直接連接CPU引腳。
    3．常見故障
    電路的常見故障是溫度開關在靜態（即壓縮機未啟動）時為斷開狀態，引起室外機不能運行的故障。檢測時使用萬用表電阻擋測量引線插頭，正常阻值為0Ω；如果測量結果為無窮大，則為溫度開關損壞，應急時可將引線剝開，直接短路使用，等有配件時再更換。具體測量方法如圖4-33所示。

    4．應用舉例
    海信KFR-28GW/39MBP交流變頻空調器開機后室內機向室外機供電，但室外機不運行，
查看故障代碼為“壓縮機過熱”，在室外機測量壓縮機頂蓋溫度開關阻值為無窮大，說明處于斷開狀態，手摸壓縮機對應的室外機外殼溫度己經很高，說明壓縮機溫度確實已經很高。為判斷故障原因，應首先為壓縮機降溫使其運行，有兩種方法：第一種是使用涼水為壓縮機殼體降溫；第二種是將溫度開關引線短接，使CPU判斷為壓縮體殼體溫度不高。維修時使用第二種方法，短接溫度開關引線，再次上電開機，室外壓縮機與室外風機運行，測量系統運行壓力只有0.1 MPa，系統缺氟，補加R22使壓力上升至0.45MPa時制冷恢復正常，停機使系統壓力上升，使用肥皂泡沫檢查，為室外機粗管螺母未擰緊導致微漏，擰緊粗管螺母后將溫度開關引線斷開，告訴用戶等一段時間再開機，壓縮機殼體溫度下降后室外機才能運行制冷。
    從實例可以看出，系統缺氟，壓縮機回氣管因無過冷制冷劑散熱，導致殼體溫度上升，溫度開關斷開，室外機CPU檢測后停機進行保護。維修時短接溫度開關引線可以縮短維修時間（使用涼水為壓縮機降溫的方法還要拆卸和安裝室外機外殼）。
