第五節 室外機單元電路
    海信KFR-26GW/11BP室外機單元電路和海信KFR-2601 GW/BP相比，輸入部分的電壓檢測電路和電流檢測電路，輸出部分的6路信號電路有比較大的差別，本節作重點介紹。而其他單元電路基本相同，本節只是簡單介紹其工作原理，相關知識參見第4章內容，相同之處不再一一贅述。

    一、室外機單元電路方框圖
    圖5-51所示為室外機單元電路方框圖，左側為輸入部分電路，右側為輸出部分電路。

    二、輸入部分電路
    1．存儲器電路
    圖5-52（a）所示為存儲器電路原理圖，圖5-52（b）所示為實物圖。

    該電路的作用是向CPU提供工作時所需要的數據。存儲器內部存儲室外機運行程序、壓縮機哪，值、電流及電壓保護值等數據，CPU工作時調取存儲器的數據對室外機電路進行控制。
    CPU需要讀寫存儲器的數據時，④腳變?yōu)楦唠娖?V，片選存儲器IC6的①腳，24腳向IC6的②腳發送時鐘信號，26腳將需要查詢數據的指令輸入到IC6的③腳，25腳讀取IC6④腳反饋的數據。
    電路相關知識參見第4章第3節的第一部分內容。
    2．傳感器電路

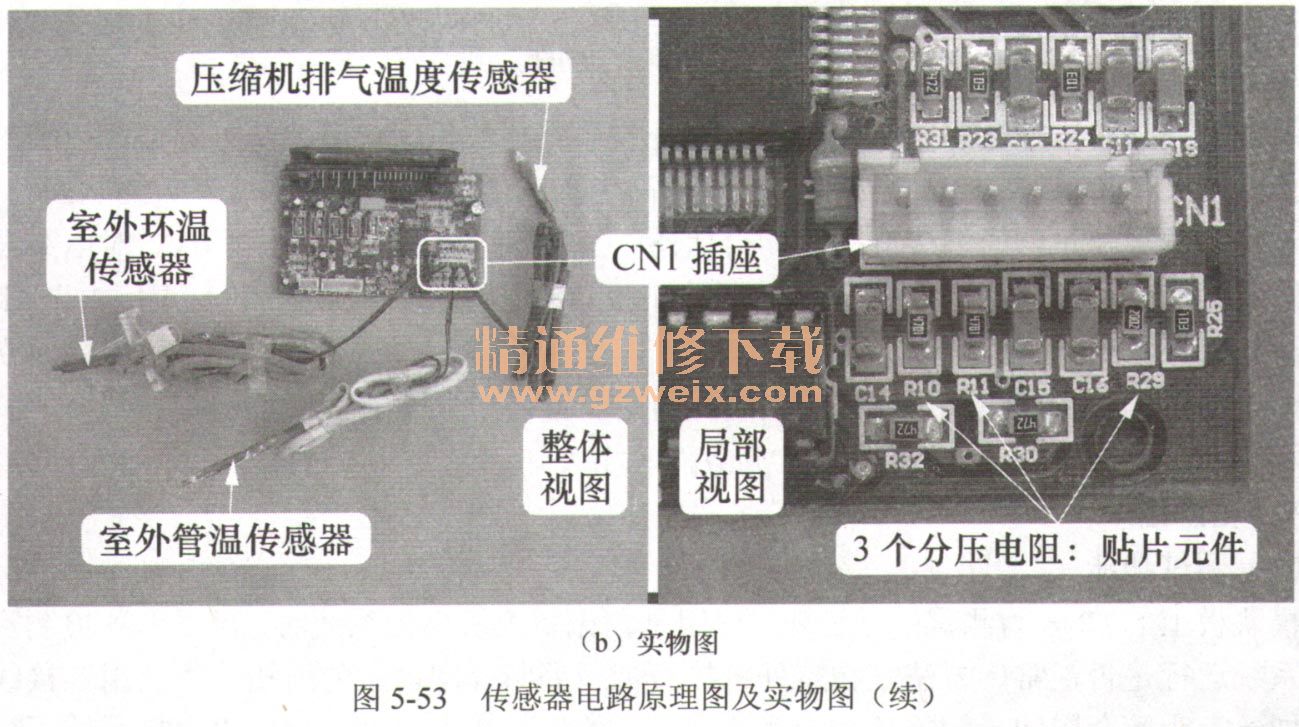

    圖5-53（a）所示為傳感器電路原理圖，圖5-53（b）所示為實物圖。


    該電路的作用是向室外機CPU提供溫度信號，室外環溫傳感器檢測室外環境溫度，室外管溫傳感器檢測冷凝器溫度，壓縮機排氣溫度傳感器檢測排氣管溫度。
    CPU的30腳檢測室外環溫傳感器溫度，31腳檢測室外管溫傳感器溫度，32腳檢測壓縮機排氣傳感器溫度。
    傳感器為負溫度系數（NTC）的熱敏電阻，室外機3路傳感器工作原理相同，均為傳感器與偏置電阻組成分壓電路。以壓縮機排氣溫度傳感器電路為例，如壓縮機排氣管由于某種原因溫度升高，壓縮機掃汽溫度傳感器溫度也相應升高，其阻值變小，根據分壓電路原理，分壓電阻R29分得的電壓也相應升高，輸送到CPU32腳的電壓升高，CPU根據電壓值計算出壓縮機抖汽管實際溫度升高，與內置的程序相比較，對室外機電路進行控制，假如計算得出的溫度大于100℃，則控制壓縮機降頻，如大于115℃則控制壓縮機停機，并將故障代碼通過通信電路傳送到室內機主板CPU。
    傳感器安裝位置及所起的作用、溫度與電壓對應關系、常見故障等相關知識參見第4章。第3節的第二部分內容。
    3．壓縮機頂蓋溫度開關電路

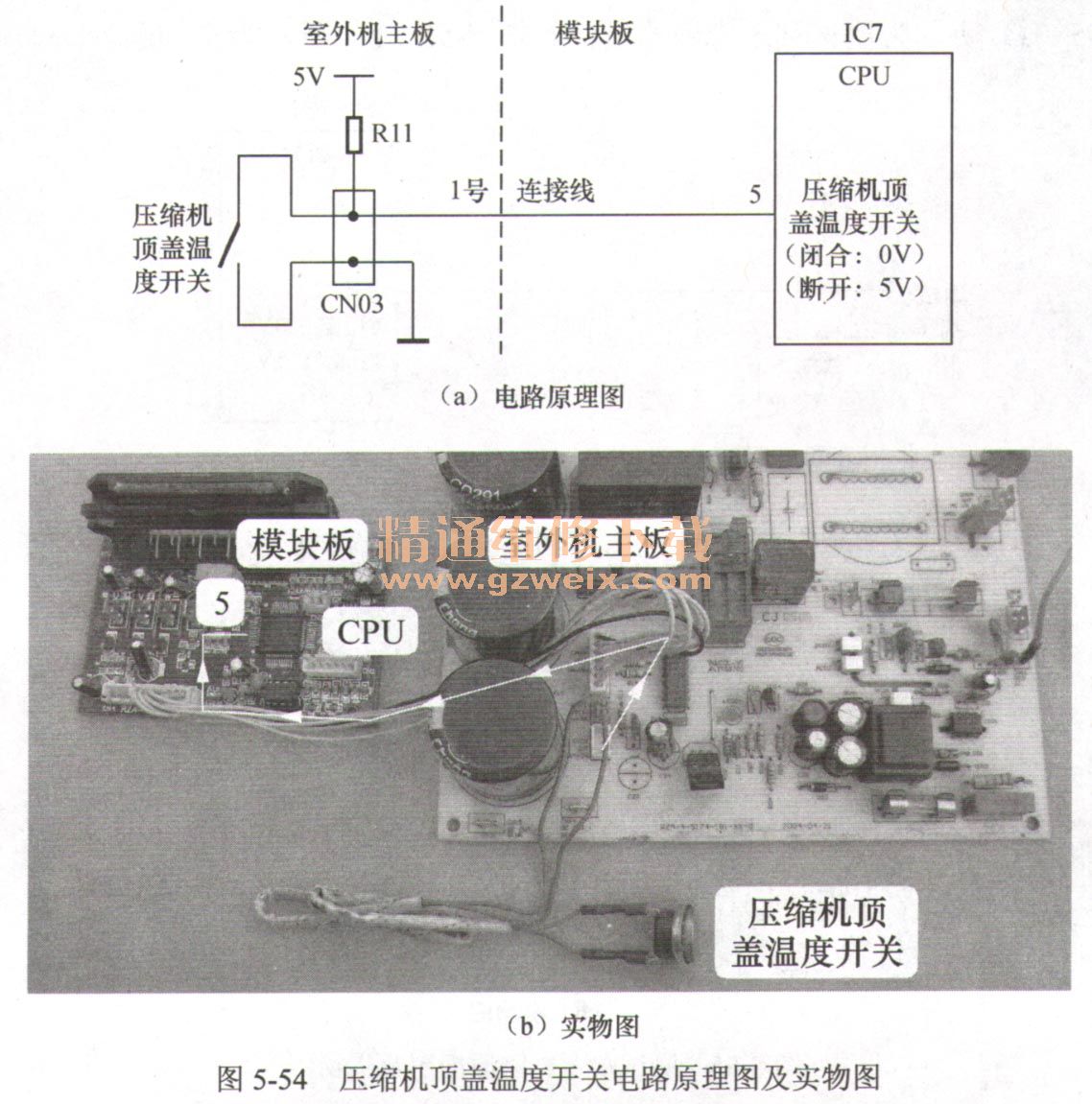

    圖5-54（a）所示為壓縮機頂蓋溫度開關電路原理圖，圖5-54（b）所示為實物圖。

    該電路的作用是檢測壓縮機頂蓋溫度開關狀態。溫度開關安裝在壓縮機頂部接線端子附近，用于檢測頂部溫度，作為壓縮機的第二道保護。
    溫度開關插座設計在室外機主板上，CPU安裝在模塊板上，溫度開關通過連接線的1號線連接至CPU的⑤腳，CPU根據引腳電壓為高電平或低電平，檢測溫度開關的狀態。
    制冷系統工作正常時溫度開關為閉合狀態，CPU⑤腳接地，為低電平0V，對電路沒有影響；如果運行時壓縮機排氣溫度傳感器失去作用或其他原因，使得壓縮機頂部溫度大于115℃，溫度開關斷開，5V經R11為CPU⑤腳供電，電壓由0V變?yōu)楦唠娖?V9 CPU檢測后立即控制壓縮機停機，并將故障代碼通過通信電路傳送至室內機CPU。
    溫度開關安裝位置、檢測方法、常見故障等相關知識參見第4章第3節的第三部分內容。
    4．測試端子
   （1）測試功能
    模塊板上的CN6為測試端子插座，作用是在無室內機電控系統時，可以單獨檢測室外機電控系統運行是否正常。方法是在室外機接線端子處斷開室內機的連接線，使用連接線（或使用螺絲刀頭等金屬物）短路插座的兩個端子，然后再通上電源，室外機電控系統不再檢測通信信號，壓縮機定頻運行，室外風機運行，四通閥線圈上電，空調器工作在制熱模式；如果斷開CN6插座的短接線，四通閥線圈斷電，壓縮機延時50s后運行，室外風機不間斷運行，空調器改為制冷模式；斷開電源，空調器停止運行。
   （2）工作原理
    圖5-55（a）所示為測試端子電路原理圖，圖5-55（b）所示為實物圖。

    CPU37腳為測試引腳，正常時由5V電壓經電阻R26供電，為高電平5V；如果使用測試功能短路CN6兩個引針時，引腳接地，為低電平0V。
    室外機上電，CPU上電復位結束開始工作，首先檢測37腳電壓，如果為高電平5V，則控制處于待機狀態，根據通信信號接收引腳的信息，按室內機CPU輸出的命令對室外機進行控制；如果為低電平0V，則不再檢測通信信號，按測試功能控制室外機。
   （3）使用技巧
    ①、如果使用室內機輸出的電源供電，在室外機接線端子處只斷開通信線，短路CN6插座引針，遙控開機，室內機輸出交流電源，室外機同樣按測試功能工作，只不過由于室內機CPU接收不到室外機CPU反饋的通信信號，約2min后即斷開室外機的供電。
    ②如故障表現為開機后室外機不運行，在確認室內機正常的前提下，使用測試功能可以大致判斷室外機通信電路是否正常。如果使用測試功能室外機能夠按程序工作，則說明室外機通信電路出現故障；如果使用測試功能室外機仍不工作，則說明室外機電控系統出現故障，應檢查直流5V電壓，根據結果判斷故障部位。
    ③本機室外機強電電源（直流300V）“地”和弱電信號（直流5V）“地”相通，CN6插座引針“地”為弱電信號地，但同樣有電擊的危險，使用螺絲刀頭短路CN6插座引針時，手應握住塑料柄，上電后嚴禁觸摸金屬部分，防止電擊傷人的意外情況出現。
