四、瞬時停電檢測電路
    1．作用
    空調器在運行過程中，交流電源供電如果發生瞬時停電，容易引起CPU工作時死機或控制異常，因此設有瞬時停電檢測電路，當CPU檢測到供電有瞬時停電時，停機進行保護。
    說明：早期的電控系統室外機主板設有瞬時停電檢測電路。目前的電控系統一般不再設計此電路，瞬時停電檢測功能由室外機主板CPU根據輸入的供電電壓檢測信號，通過軟件計算得出；或室內機主板CPU通過過零檢測電路，由軟件計算得出；或直接沒有設計瞬時停電檢測電路。
    2．工作原理

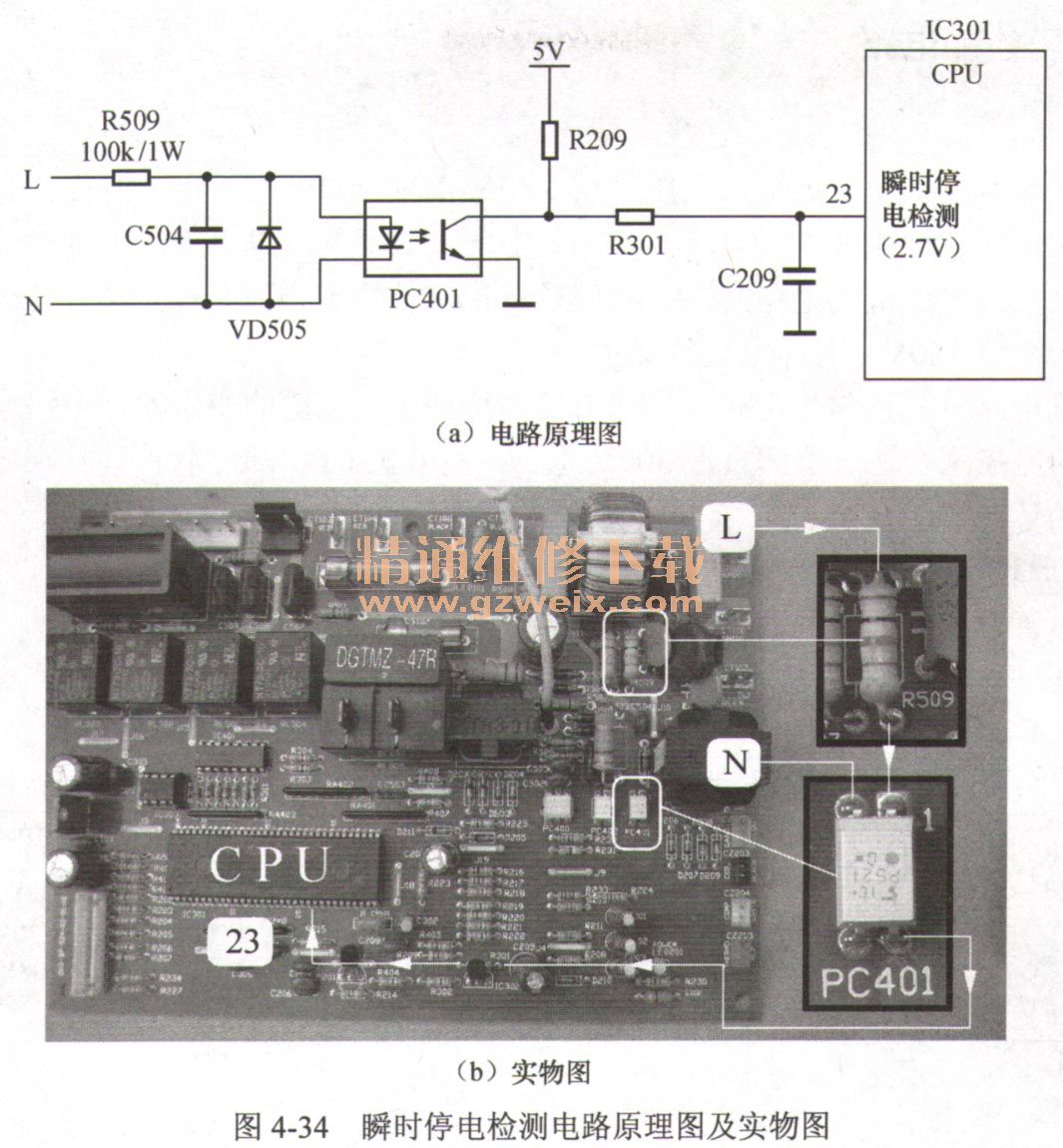

    圖4-34（a）所示為瞬時停電檢測電路原理圖，圖4-34（b）所示為實物圖。

    該電路的工作原理與室內機主板的過零檢測電路基本相同，只是用處不同。電路由電阻R509、光耦PC401等元器件組成，工作在兩種狀態，即交流電源處于正半周或負半周。通電后交流電源通過電阻R509限流、C504濾波，為光耦PC401初級內部發光二極管供電。
    交流電源正半周即L正、N負時，光耦PC401初級得到供電，內部二極管發光，使得次級光電三極管導通，CPU23腳經R301接地，因此為低電平0V；交流電源負半周即L負、N正時，光耦PC401初級無供電，內部二極管無電流通過不能發光，使得次級光電三極管截止，5V電壓經電阻R209、R301為CPU23腳供電，因此為高電平5V。
    從上述原理得出，交流電源正半周和負半周極性交替變換，CPU23腳電壓也在0V～5V～0V～5V交替變換（即為跳變電壓），室外機主板CPU根據變化的電壓判斷電源供電輸入正常；如果CPU）腳電壓的跳變過程中有間隔現象，判斷交流電源瞬時停電，控制室外機停止運行，并將信號通過通信電路傳送至室內機主板CPU，報出“室外機瞬時停電”的故障代碼。
    交流電源頻率每秒為50Hz，每1Hz為一周期，一周期由正半周和負半周組成，也就是說CPU23腳電壓每秒變化100次，速度變化極快，萬用表顯示值不為跳變電壓而是穩定的直流電壓。交流電源供電正常時，萬用表直流電壓擋實測CPU23腳電壓為2.7V，光耦PC401初級為0.25V。
    3．常見故障

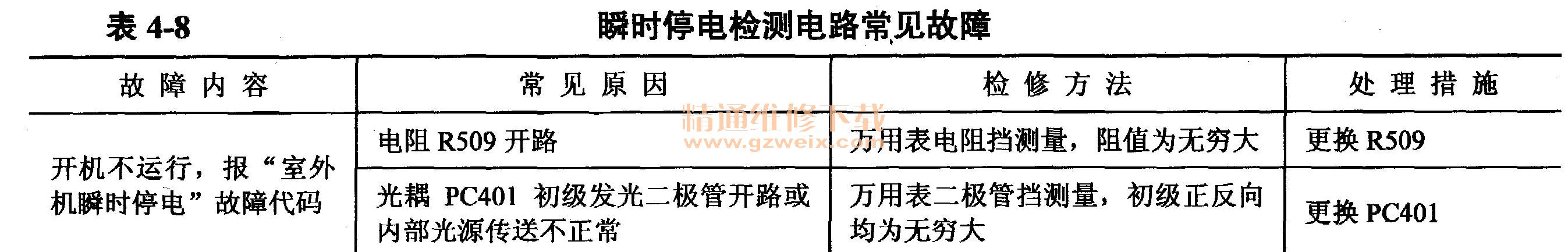

    常見故障有電阻R509開路、光耦PC401初級發光二極管開路或內部光源傳送不正常，使得次級一直處于截止?fàn)顟B(tài)，CPU23腳恒為高電平5V即不為跳變電壓。常見故障見表4-8。

    五、電壓檢測電路
    1．作用
    空調器在運行過程中，如輸入電壓過高，相應直流300V電壓也會升高，容易引起模塊及室外機主板過熱、過流或過壓損壞；如輸入電壓過低，制冷量下降達不到設計的要求。因此室外機主板設置電壓檢測電路，CPU檢測輸入的交流電源電壓，在過高（超過交流260V）或過低（低于交流160V）時停機進行保護。
    電壓檢測電路有兩種常用形式：早期電控系統使用電壓檢測變壓器，電路設計特點參見本節；目前的電控系統通過檢測直流300V電壓，室外機CPU通過軟件計算得出，電路設計特點在以后的章節詳細介紹。：
    2．工作原理

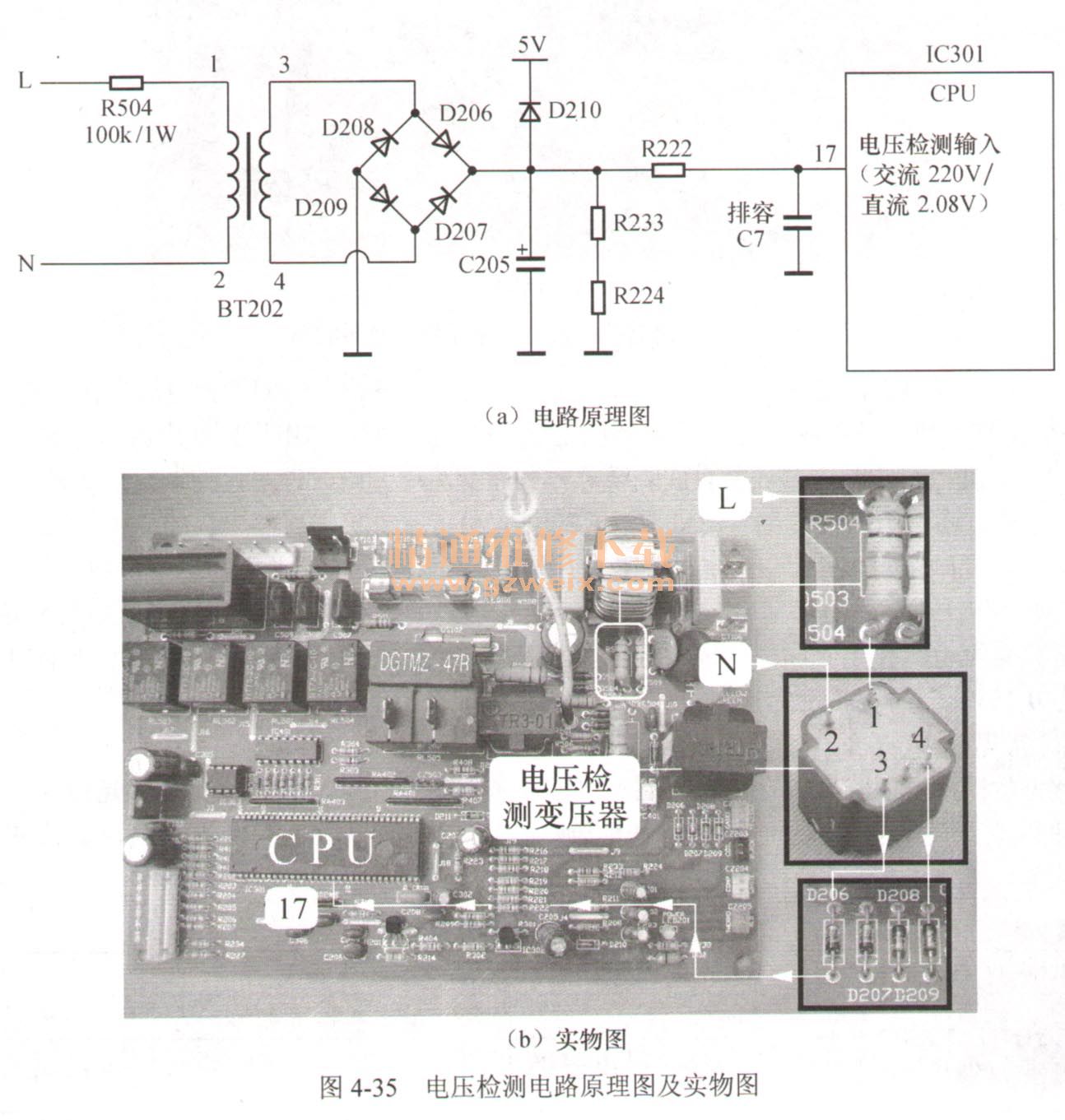

    圖4-35（a）所示為電壓檢測電路原理圖，圖4-35（b）所示為實物圖，表4-9為輸入交流電壓與CPU引腳電壓對應關系。



    電路由電壓檢測變壓器BT202、降壓電阻R504、整流電路D206～D209、分壓電阻R233及R224等主要元器件組成。
    交流電源220V電壓經電阻R504降壓后送至BT202初級，BT202次級輸出與交流電源成比例的電壓，作為交流電源的取樣電壓，通過D206～209橋式整流、C205濾波、R233及R224分壓，成為與交流電源成比例的直流電壓，經R222送至CPU的17腳。
    CPU內部軟件通過計算引腳直流電壓，得出實際的交流電源電壓值，如果檢測交流電壓高于260V或低于160V，控制室外機停機進行保護，并將信號通過通信電路傳送至室內機CPU，報出“供電電壓異常”的故障代碼。D210為鉗位二極管，防止交流電壓過高使得CPU17腳的電壓超過5.4V而導致CPU過壓損壞。

    3．關鍵元器件
    本電路的關鍵元器件為電壓檢測變壓器，也就是一個小功率的交流工頻變壓器，在電路中作為輸入交流電源電壓的取樣器件。若初級輸入電壓高，次級輸出電壓也高；如初級輸入電壓變低，次級輸出電壓也變低。
    電壓檢測變壓器實物外觀及阻值測量方法如圖4-36所示。


（1）電阻測量
使用萬用表電阻擋，測量初級1-2繞組阻值為238Ω，次級3-4繞組為318Ω；如果初級或次級繞組均為無窮大，說明電壓檢測變壓器損壞。
    說明：圖4-36為拆下時的測量方法，在實際操作時可以直接在電路板上測量。
   （2）電壓測量
    在室外機主板通上電源時使用萬用表交流電壓擋，測量電壓檢測變壓器初級和次級繞組的電壓值。輸入電壓為交流235V時，初級1-2繞組引腳交流電壓值為4.3V，次級3-4繞組引腳交流電壓值為3.3V。如果測量1-2繞組電壓為0V，故障通常為電阻R504損壞；如果測量1-2繞組電壓正常而3-4繞組電壓為0V，故障通常為電壓檢測變壓器損壞。
    4．常見故障

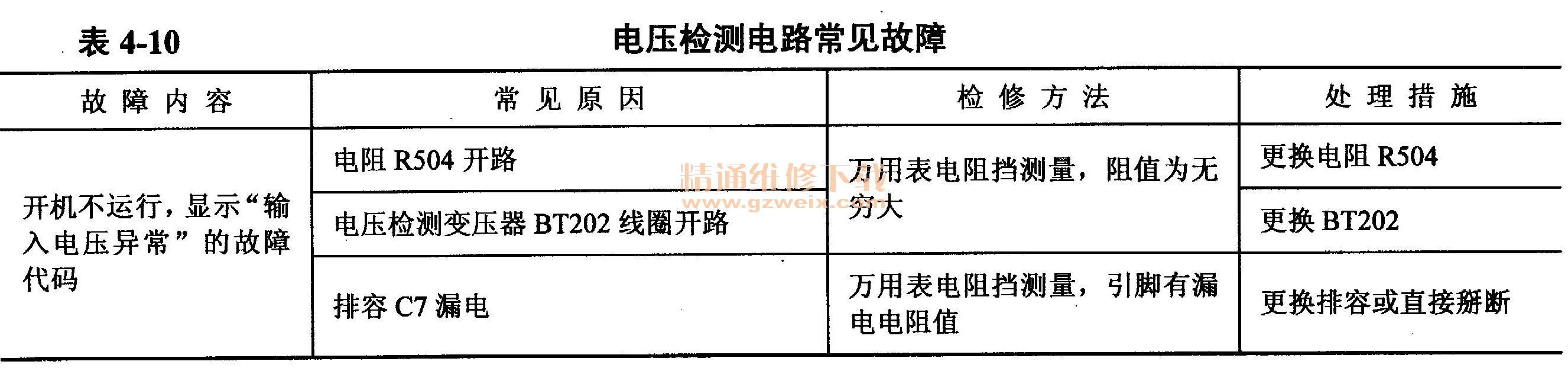

    本電路損壞引起的故障現象為，遙控開機后室內機運行，室外機不運行，顯示故障代碼含義為“輸入電壓異常”。常見故障見表4-10。
