第三節 單元電路對比
    本節介紹具有典型電控系統的控制電路方框圖，并以早期電控系統代表機型海信KFR-2601 GWBP及目前電控系統代表機型海信KFR-26GW/ 11 BP為基礎，對交流變頻空調器單元電路硬件部分的特點作簡要分析。
    注：本節內容不涉及全直流變頻空調器。本書內容的重點也是以上述兩種機型為基礎，對早期代表機型電控系統和目前代表機型電控系統的控制原理進行分析。由于直流變頻空調器和交流變頻空調器電控系統基本相同，因此學習直流變頻空調器時可以參考和借鑒。
    一、控制電路方框圖
    圖1-19所示為典型交流變頻空調器的整機控制電路方框圖，左半部分為室內機電路，右半部分為室外機電路。

    從圖1-19中可以看出，整機電路也是由許多單元電路組成的，且室內機單元電路同定頻空調器電控系統相差不多，主要區別或稱為“難點”在室外機電控系統，控制原理在以后的章節里介紹。

    二、室內機單元電路對比
    1．電源電路
    實物如圖1-20所示，作用是為室內機主板提供直流12V和5V電壓。

    常見有兩種形式的電路：使用變壓器降壓和使用開關電源。交流變頻空調器或直流變頻空調器室內風機使用PG電機（供電為交流220V），普遍使用變壓器降壓形式的電源電路，也是目前最常見的設計形式，只有少數機型使用開關電源電路。
    全直流變頻空調器室內風機為直流電機（供電為直流300V），普遍使用開關電源電路。
    2. CPU三要素電路

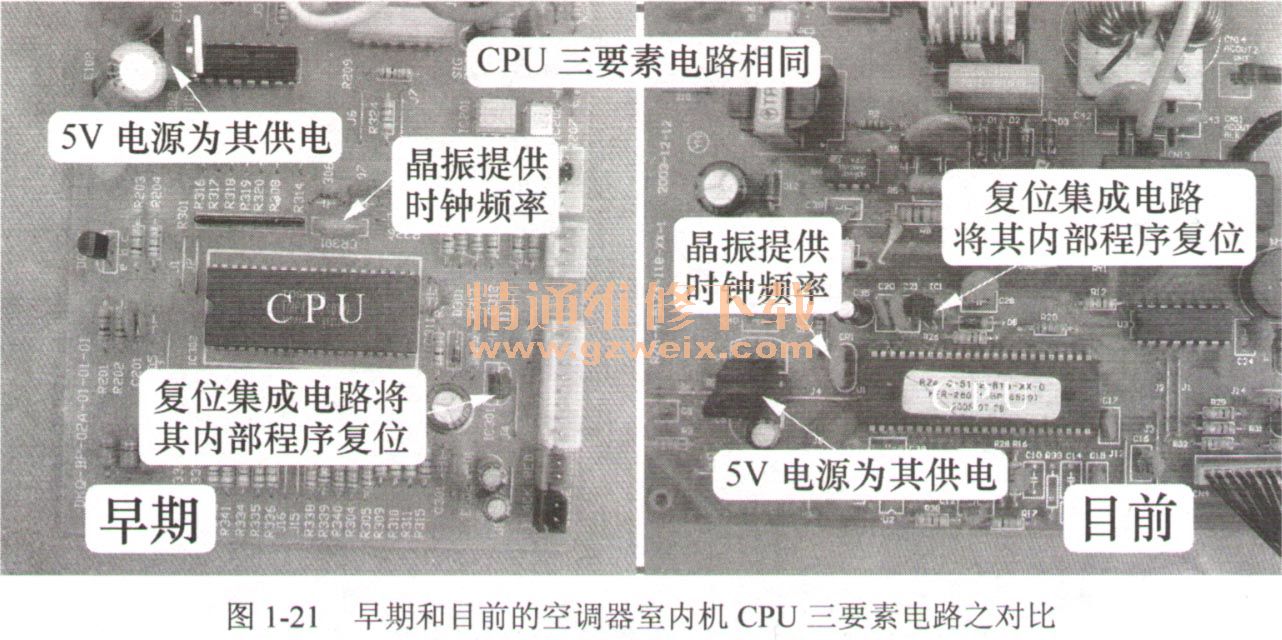

    實物如圖1-21所示，它是CPU正常工作的必備電路，包含直流5V供電電路、復位電路和晶振電路。

    無論是早期還是目前的室內機主板，CPU三要素電路的工作原理完全相同，即使不同也只限于使用元器件的型號。
    3．傳感器電路
    實物如圖1-22所示，作用是為CPU提供溫度信號，環溫傳感器檢測房間溫度，管溫傳感器檢測蒸發器溫度。

    早期和目前的室內機主板傳感器電路相同，均是由環溫傳感器和管溫傳感器組成。
    4．接收器電路、應急開關電路

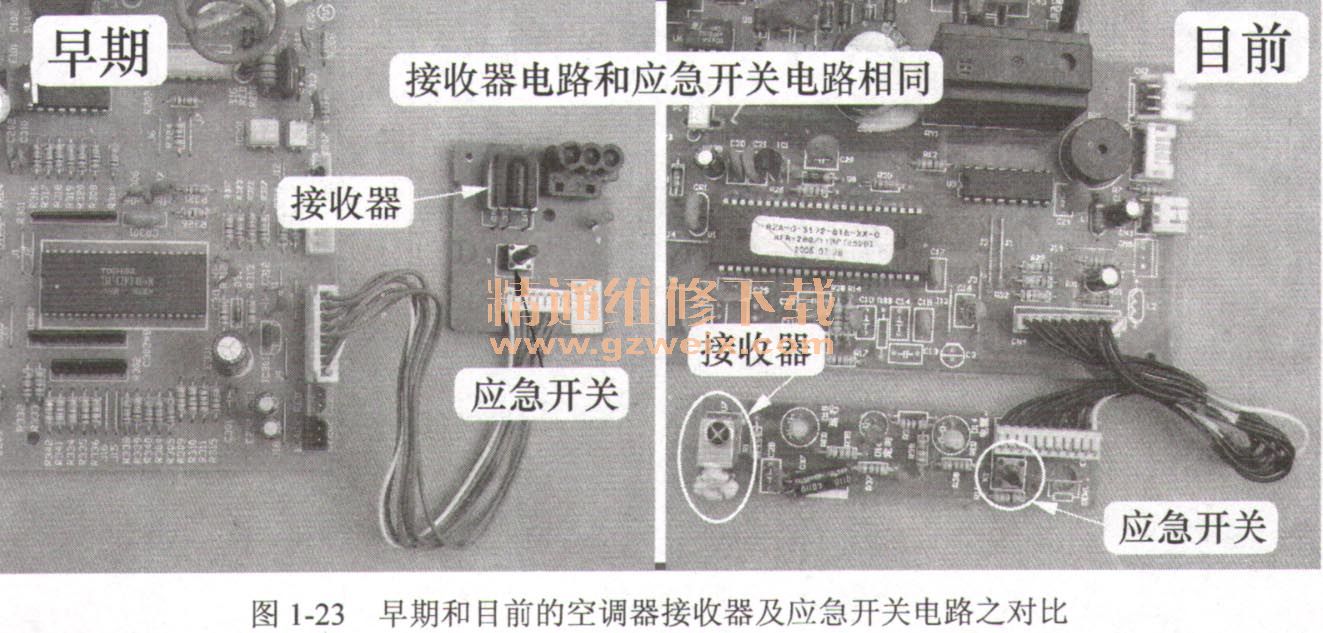

    實物如圖1-23所示，接收器電路將遙控器發射的遙控信號傳送至CPU，應急開關電路在無遙控器時可以操作空調器的運行。

    早期和目前的室內機主板接收器和應急開關電路基本相同，即使不同也只限于應急開關的設計位置或型號，以及目前生產的接收器表面涂有絕緣膠（減小空氣中水分引起的漏電概率）。
    5．過零檢測電路
    實物如圖1-24所示，作用是為CPU提供過零信號，以便CPU驅動光耦可控硅（又稱晶閘管）。

    使用變壓器供電的主板，檢測器件為NPN型三極管，取樣電壓取自變壓器次級整流電路；使用開關電源供電的主板，檢測器件為光耦，取樣電壓取自交流220V輸入電源。
    6．指示燈電路實物如圖1-25所示，作用是顯示空調器的運行狀態。

    早期和目前的指示燈電路工作原理相同，不同的是使用器件不同，早期多使用單色的發光二極管，目前多使用雙色的發光二極管。
    說明：有些空調器使用指示燈和數碼管組合的方式，也有些空調器使用液晶顯示屏或真空熒光顯示屏（VFD）。
    7．蜂鳴器電路、主控繼電器電路
    實物如圖1-26所示，蜂鳴器電路提示已接收到遙控信號或應急開關信號，并且已處理；主控繼電器電路為室外機供電。

    早期和目前的主板蜂鳴器和主控繼電器電路相同。說明：有些空調器蜂鳴器發出的響聲為和弦音。
    8．步進電機電路
    實物如圖1-27所示，作用是帶動導風板上下旋轉運行。

    早期和目前的主板步進電機電路相同。說明：有些空調器也使用步進電機驅動左右導風板。
    9．室內風機驅動電路、霍爾反饋電路

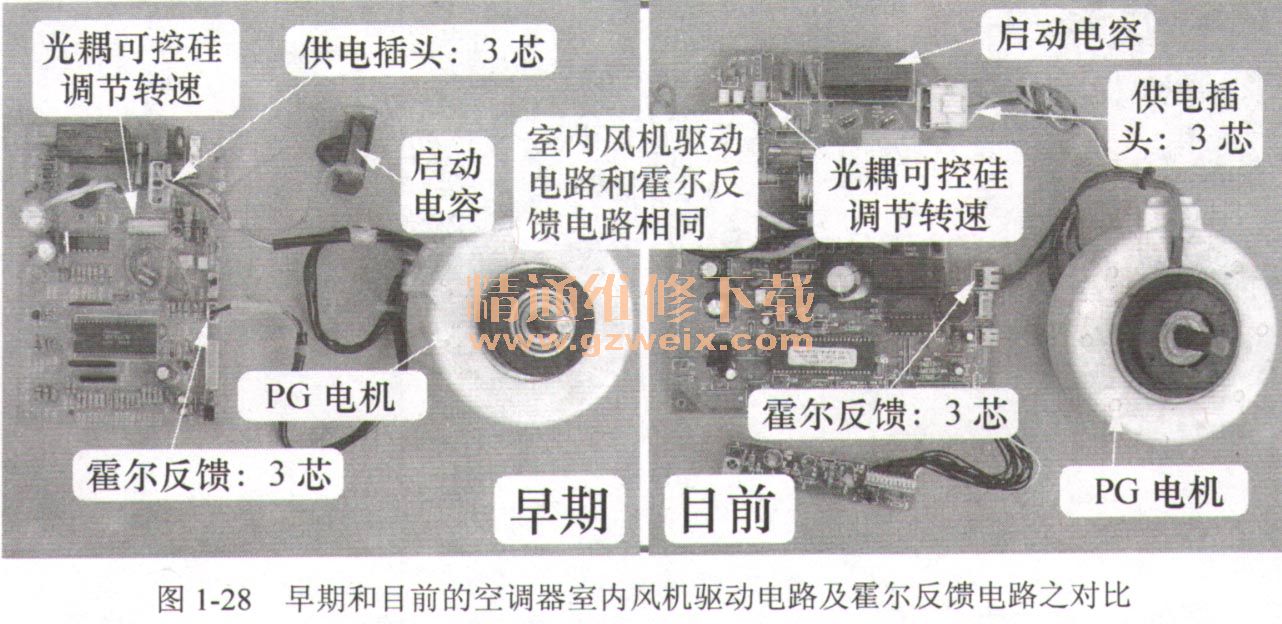

    實物如圖1-28所示，室內風機驅動電路改變PG電機的轉速，霍爾反饋電路向CPU輸入代表PG電機實際轉速的霍爾信號。

    早期和目前的主板PG電機驅動和霍爾反饋電路相同。
    10．通信電路
    該電路的作用是用于室內機主板和室外機主板交換信息。
    早期主板的通信電路電源為直流140V，實物如圖1-29（a）所示，設在室外機主板，并且較多使用6腳光耦。

    目前主板的通信電路電源通常為直流24V，實物如圖1-29（b）所示，設在室內機主板，一般使用4腳光耦。
