四、CPU及其三要素電路
    1．CPU的作用及引腳功能
   （1）CPU的作用
    CPU是一個大規模的集成電路，是整個電控系統的控制中心，內部寫入了運行程序（或工作時調取存儲器中的程序）。室外機CPU工作時與室內機CPU交換信息，并結合溫度、電壓、電流等輸入部分的信號，處理后輸出6路信號驅動模塊控制壓縮機運行，輸出電壓驅動繼電器對室外風機和四通閥線圈進行控制。
   （2）引腳功能

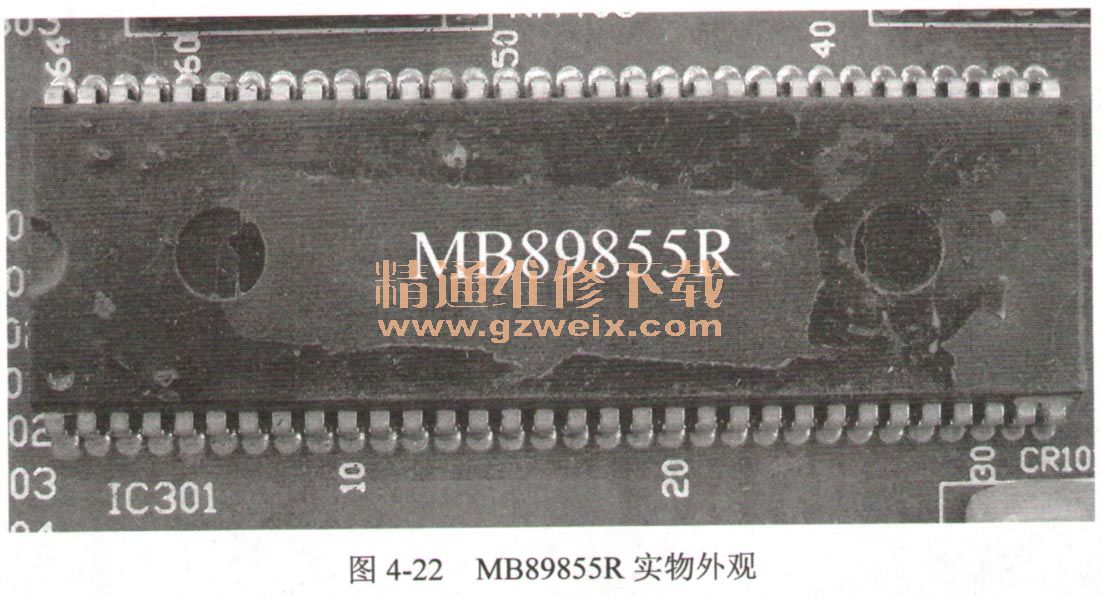

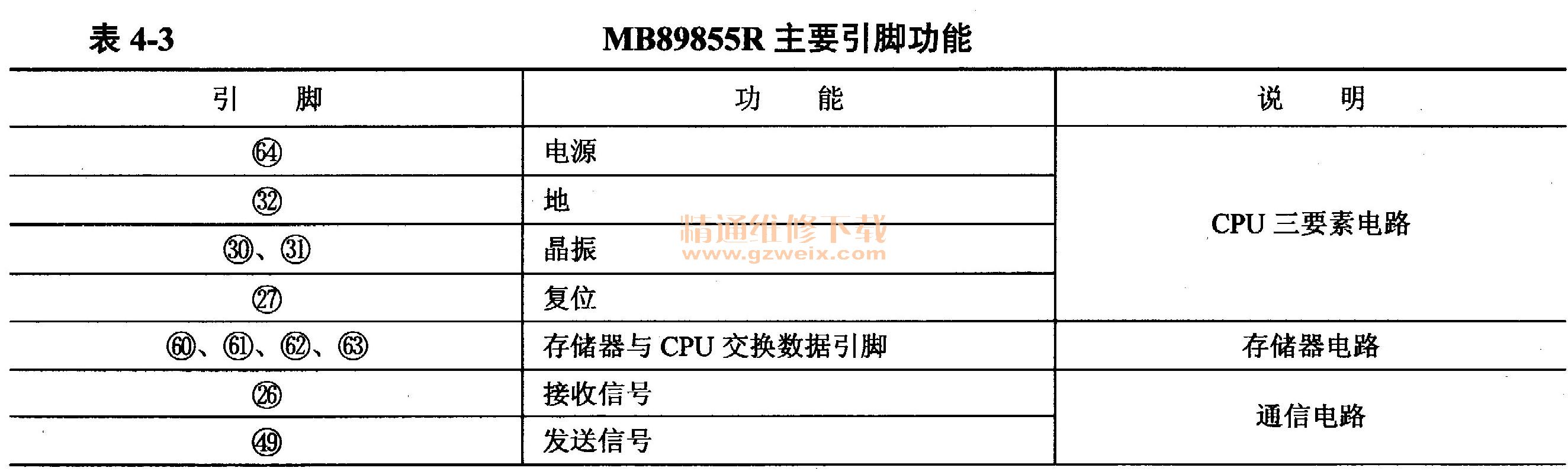

    CPU是主板上體積最大、引腳最多的元器件。現在主板CPU的引腳功能都是空調器廠家結合軟件來確定的，也就是說同一型號的CPU在不同空調器廠家主板上引腳的作用是不一樣的。海信空調器KFR-2601 GWBP室外機CPU型號為MB89855R，主板代號IC301，共有64個引腳，圖4-22所示為其實物外觀，表4-3為該CPU的主要引腳功能。




    2. CPU三要素電路工作原理

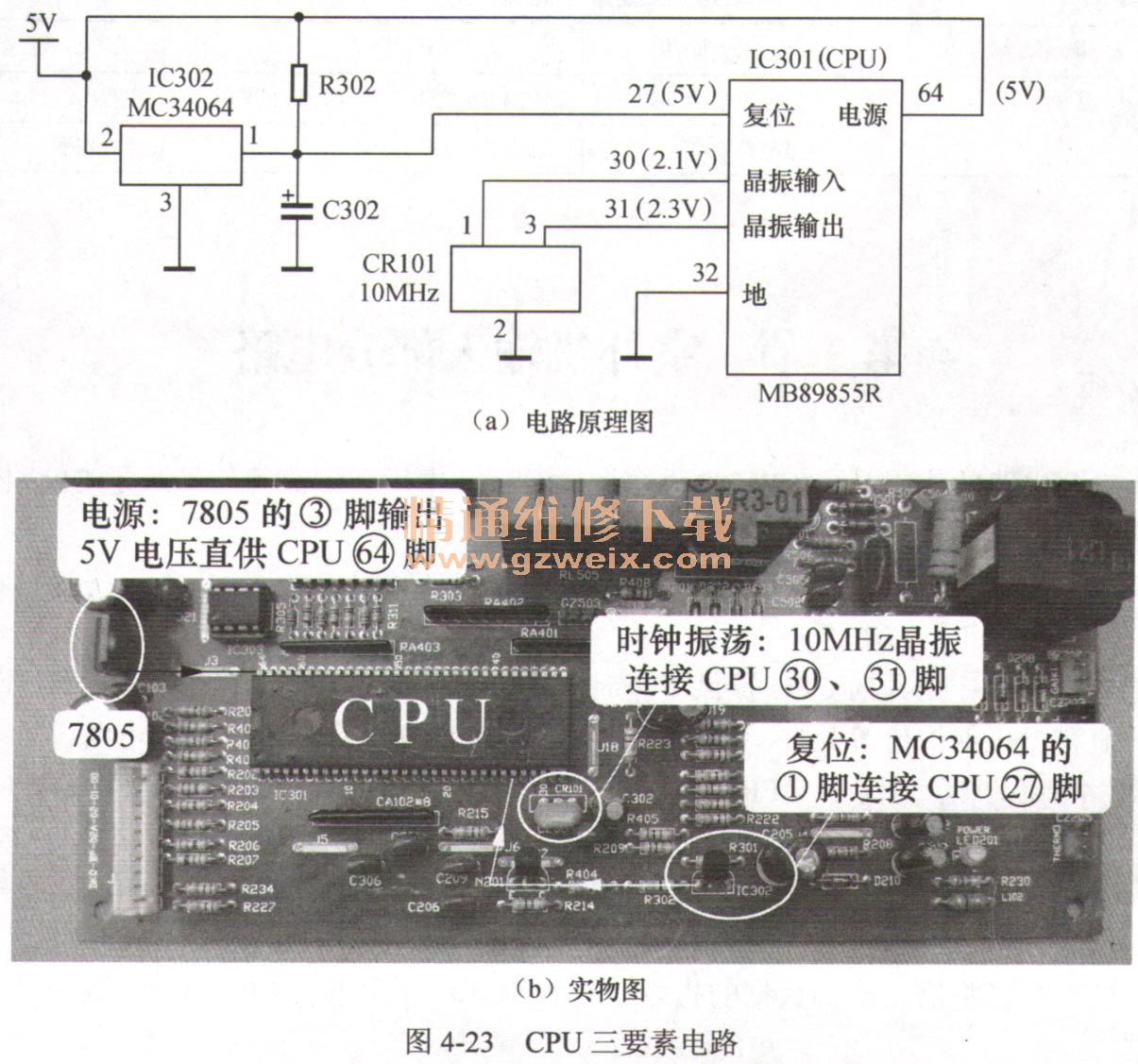

    圖4-23（a）所示為海信KFR-2601 GWBP的CPU三要素電路原理圖，圖4-23（b）所示為實物圖。
    電源、復位、時鐘振蕩電路稱為CPU三要素電路，是CPU正常工作的前提，缺一不可，否則會死機，引起空調器上電后室外機主板無反應的故障。

   （1）電源電路
    CPU64腳是電源供電引腳，電壓由7805的③腳輸出端直接供給。
    CPU32腳為接地引腳，和7805的②腳相連。
   （2）復位電路
    復位電路使內部程序處于初始狀態。CPU的27腳為復位引腳，外圍元器件IC302（MC34064）、R302、C302組成低電平復位電路。
    開機瞬間，直流5V電壓在濾波電容的作用下逐漸升高，當電壓低于4.6V時，IC302的①腳信號為低電平，加至CPU27腳，使CPU內部電路清零復位；當電壓高于4.6V時，IC302的①腳信號變?yōu)楦唠娖剑�加至CPU27腳，使其內部電路復位結束，開始工作。電容C302用于調節復位延時時間。
   （3）時鐘振蕩電路
    時鐘振蕩電路提供時鐘頻率。CPU 30、31腳為時鐘引腳，內部的振蕩器電路與外接的晶振CR101組成時鐘振蕩電路，提供穩定的10MHz時鐘信號，使CPU能夠連續執行指令。
    3．常見故障

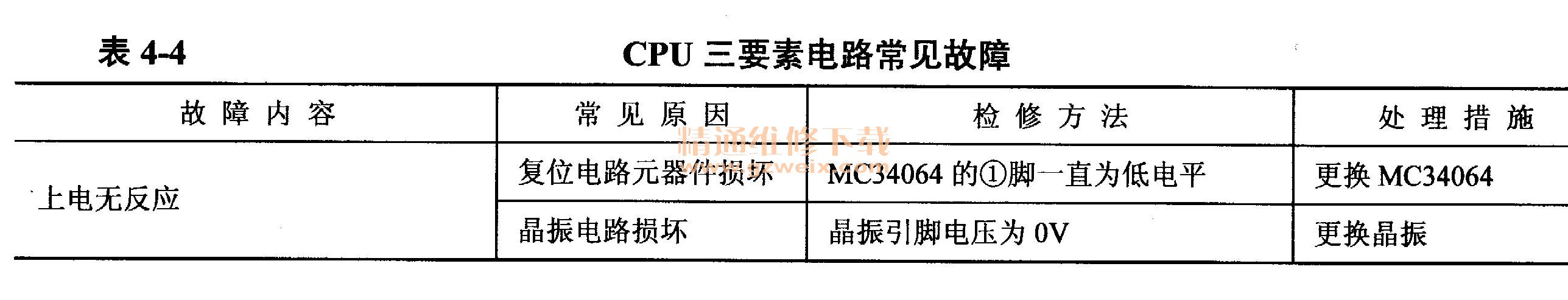

    CPU三要素電路常見故障見表4-4。
