二、CPU及其三要素電路
    1. CPU簡介
    CPU是主板上體積最大、引腳最多、功能最強大的集成電路，也是整個電控系統的控制中心，內部寫入了運行程序（或工作時調取存儲器中的程序）。
    室外機CPU工作時與室內機CPU交換信息，并結合溫度、電壓、電流等輸入部分的信號，處理后輸出6路信號驅動模塊控制壓縮機運行，輸出電壓驅動繼電器對室外風機和四通閥線圈進行控制，并控制指示燈顯示室外機的運行狀態。

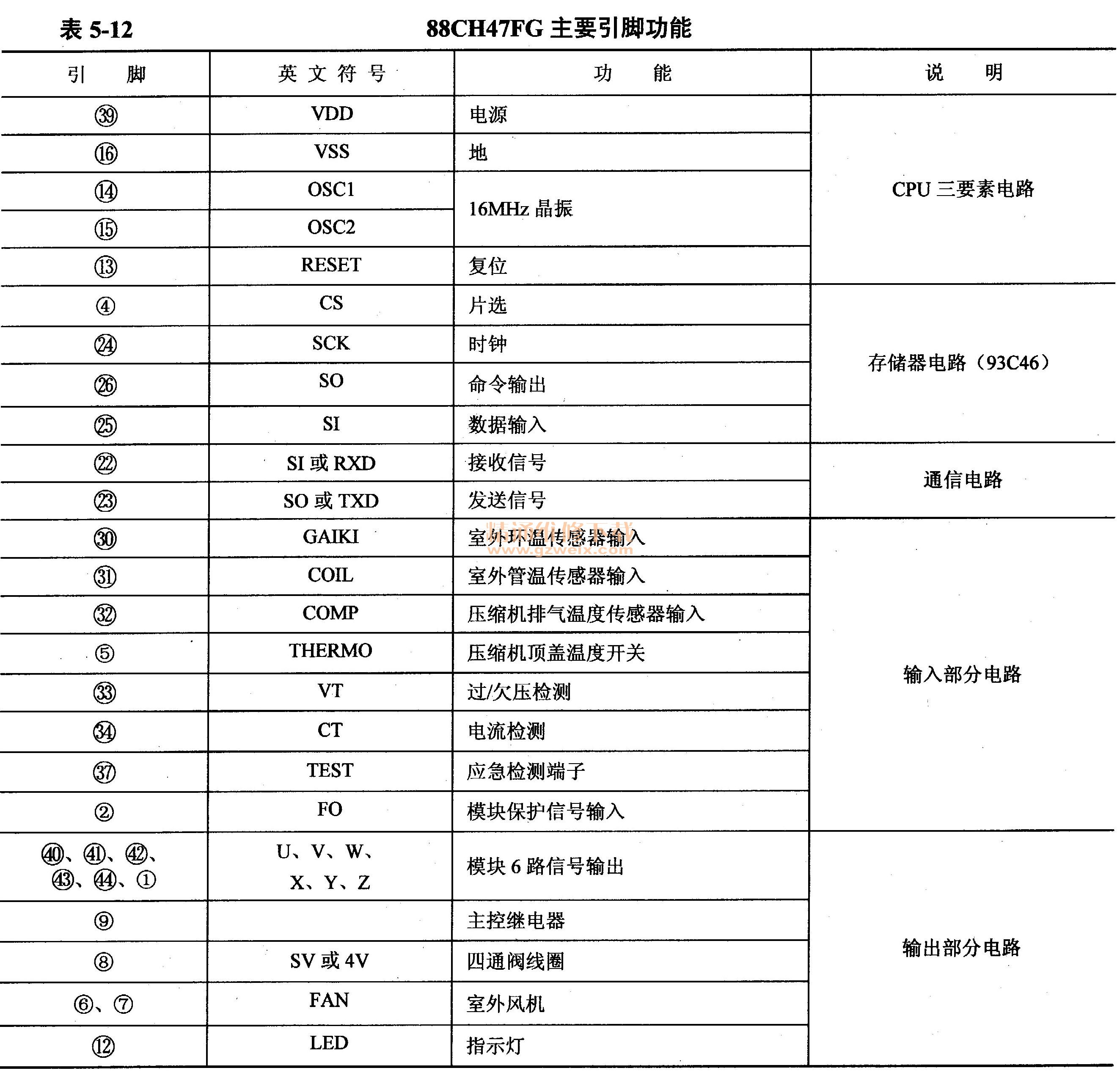

    海信KFR-26GW/11BP室外機CPU型號為88CH47FG，主板代號IC7，共有44個引腳在四面引出，采用貼片封裝。圖5-49所示為88CH47FG的實物外觀，表5-12為其主要引腳功能。



    本機CPU安裝在模塊板上面，相應的弱信號處理電路也設計在模塊板上面，主要原因是模塊內部的驅動電路改用專用芯片，無需絕緣光耦，可直接接收CPU輸出的控制信號。
    說明：早期模塊如三菱PM20CTMO60，使用在海信KFR-2601 GWBP等機型中，內部的驅動電路不能直接接收CPU輸出的控制信號，信號傳遞需要使用光耦，因此CPU和模塊設計在兩塊電路板上面，CPU安裝在室外機主板，模塊和光耦整合為模塊板。
    2. CPU三要素電路工作原理

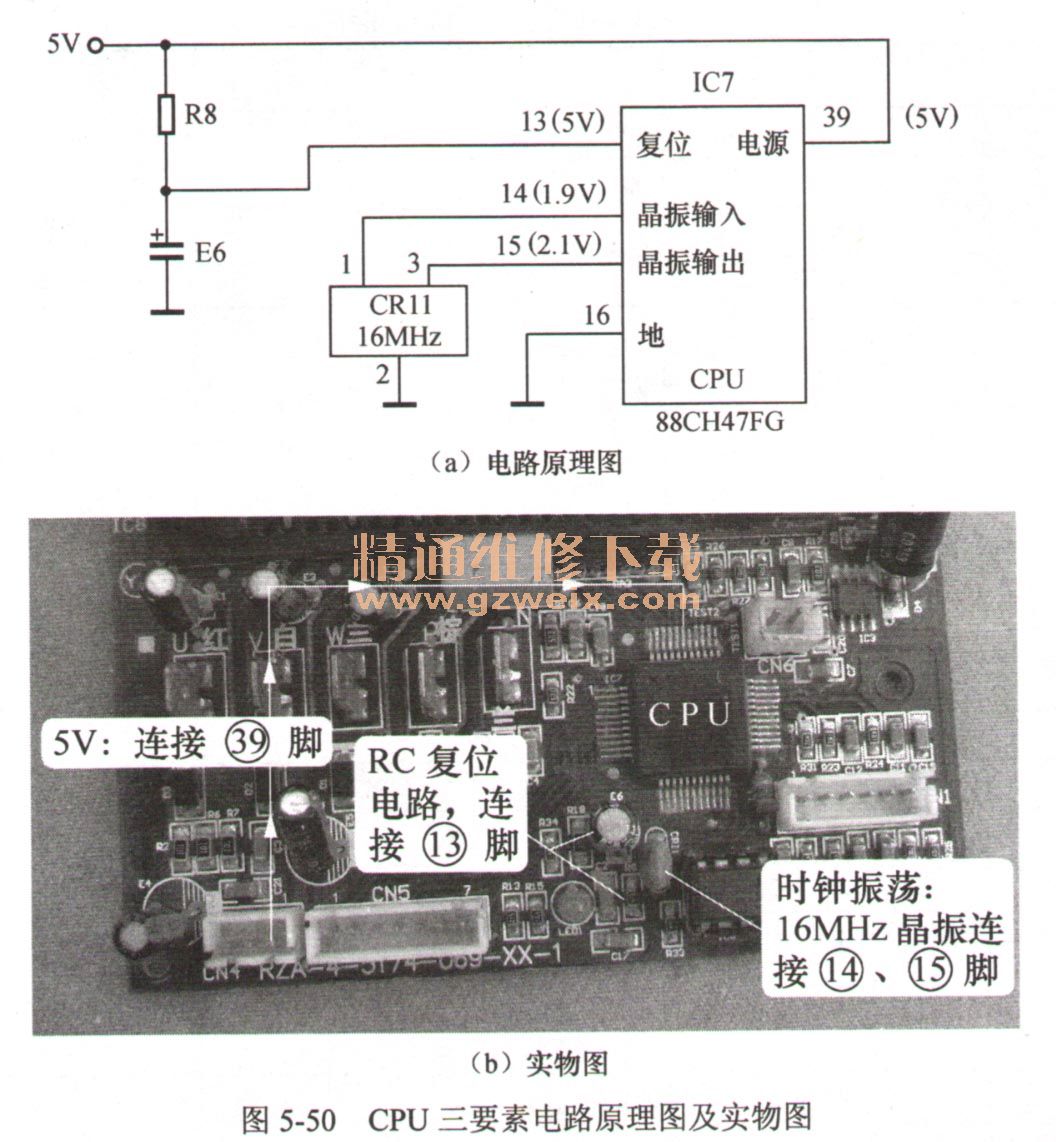

    圖5-50（a）所示為CPU三要素電路原理圖，圖5-50（b）所示為實物圖。

    電源、復位、時鐘振蕩電路稱為三要素電路，是CPU正常工作的前提，缺一不可，否則會死機，引起空調器上電后室外機主板無反應的故障。
   （1）電源電路
    開關電源電路設計在室外機主板，直流5V及15V電壓由三芯連接線通過CN4插座為模塊板供電。CN4的1針接紅線（為5V）、2針接黑線（為地），3針接白線（為15V） 。
    CPU39腳是電源供電引腳，供電由CN4的1針直接提供。
    CPU16腳為接地引腳，和CN4的2針相連。
   （2）復位電路
    、復位電路使內部程序處于初始狀態。本機未使用復位集成電路，而使用簡單的RC元件組成復位電路。CPU13腳為復位引腳，電阻R8及電容E6組成低電平復位電路。
    室外機上電，開關電源電路開始工作，直流5V電壓經電阻R8為E6充電，開始時CPU 13腳電壓較低，使CPU內部電路清零復位；隨著充電的進行，E6電壓逐漸上升，當CPU13腳電壓上升至供電電壓5V時，CPU內部電路復位結束開始工作。改變電容E6的容量可調整復位時間。
   （3）時鐘振蕩電路
    時鐘振蕩電路提供時鐘頻率。CPU14、15為時鐘引腳，內部振蕩器電路與外接的晶振CR11組成時鐘振蕩電路，提供穩定的 16MHz時鐘信號，使CPU能夠連續執行指令。
