第五節 室內風機電路
    本節詳細介紹室內風機（PG電機）的啟動原理、控制電路、引線檢測方法及常見故障等基礎知識。
    說明：室內風機電路由兩個輸入部分電路和一個輸出部分電路組成，由于知識點較多，因此單設一節進行說明。

    一、PG電機啟動原理及特點
    圖3-30所示為PG電機的安裝位置及作用。

    1．啟動原理
    PG電機使用電容感應式電機，內部含有啟動和運行兩個繞組。PG電機工作時通入單相交流電源，由于電容的作用，啟動繞組比運行繞組電流超前90°，在定子與轉子之間產生旋轉磁場，電機便轉動起來，帶動貫流風扇吸入房間內的空氣至室內機，經蒸發器降低溫度后以一定的風速和流量吹出，來降低房間溫度。
    2．特點
    ①插頭：共有2個插頭，如圖3-31所示，大插頭為供電插頭，有3根引線；小插頭為霍爾反饋插頭，同樣為3根引線。

    ②供電電壓：通常為交流90～170V。
    ③轉速控制：通過改變供電電壓的高低來改變轉速。
    ④控制電路：為使控制轉速準確，PG電機內含霍爾元件，并且主板增加霍爾反饋電路和過零檢測電路。
    ⑤轉速反饋：PG電機內含霍爾元件，向主板CPU反饋代表實際轉速的霍爾信號，CPU通過調節光耦可控硅的導通角，使PG電機轉速與目標轉速相同。

    二、控制原理
    圖3-32所示為室內風機電路原理圖。

    室內風機電路用于驅動PG電機運行，由過零檢測電路、PG電機驅動電路和霍爾反饋電路3個單元電路組成。用戶輸入的控制指令經主板CPU處理，需要控制室內風機運行時，首先檢查過零檢測電路輸入的過零信號，以便在電源零點附近驅動光耦可控硅的導通角，使PG電機運行。電機運行之后輸出代表轉速的霍爾信號經電路反饋至CPU的相關引腳，CPU計算實際轉速并與程序設定的轉速相比較，如有誤差則改變光耦可控硅的導通角，改變PG電機的工作電壓，從而改變轉速，使之與目標轉速相同。

    三、過零檢測電路

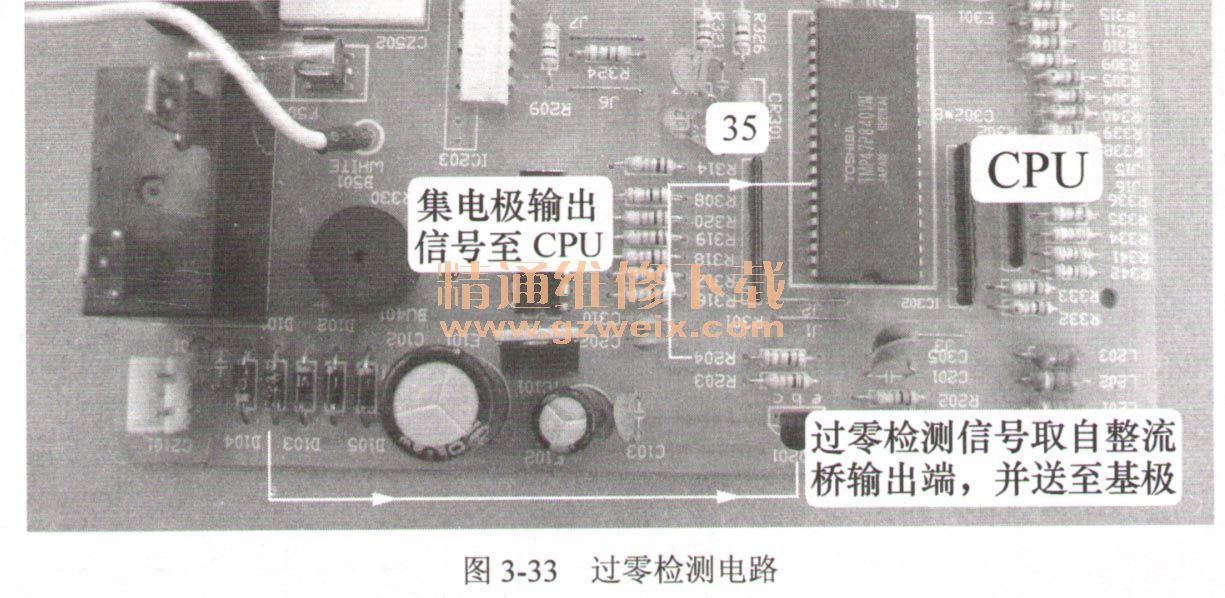

    過零檢測電路如圖3-33所示。

    該電路的作用是為CPU提供一個標準，標準的起點為零點，是CPU控制光耦可控硅導通角大小的依據，PG電機高速、中速、低速、超低速運行時都對應一個導通角，導通角的導通時間是從零點開始計算的，導通時間不同，導通角度的大小也就不同，供電電壓改變，PG電機轉速也隨之改變。同時過零信號還作為CPU檢測輸入電源是否正常（即瞬時停電）的參考信號。
    1．工作原理
    過零檢測電路由電阻R201～R204、電容C202、三極管DQ201、CPU35腳組成。
    變壓器次級交流12.5V電壓經D101～104橋式整流后，輸出脈動直流電，其中一路經R201、R202分壓，提供給DQ201基極。
    電壓波形位于正半周時，基極電壓大于0.7V，使DQ201導通，CPU35腳為低電平；電壓波形位于負半周時，基極電壓為0V，使DQ201截止，CPU35腳為高電平。
    三極管反復導通、截止，在CPU35腳形成1 OOHz脈沖波形，經CPU內部處理，檢測電壓的零點。
    過零檢測電路正常時，無論是處于待機還是運行狀態，三極管的基極電壓都為0.7V，集電極電壓為0.3V、CPU35腳電壓為0.3V。
    2．常見故障
   （1）無過零信號輸入
    假如電阻R201開路，DQ201基極電壓為0V，三極管截止，CPU35腳電壓為5V、CPU處理后停止驅動光耦可控硅，PG電機因無供電而停止運行；只有過零信號恢復正常，PG電機才能運行。
   （2）過零信號輸入不正常
    整流橋D101～D104任意一個二極管短路，都會使得輸入 CPU35腳的過零信號不正常，CPU不能在零點附近驅動光耦可控硅的導通角，即使PG電機插座的交流電壓在100～180V之間，PG電機也不能正常運行，表現為電機抖動，轉速極慢，電流過大（為1.5A，正常值為0.2A），電機表面很熱，容易燒壞線圈。同時變壓器初級電流也變大，溫度上升也很快，同樣容易因過熱而燒壞線圈。
