三、FSBB15CH60、PS21867模塊引腳功能及區別
    1．引腳功能

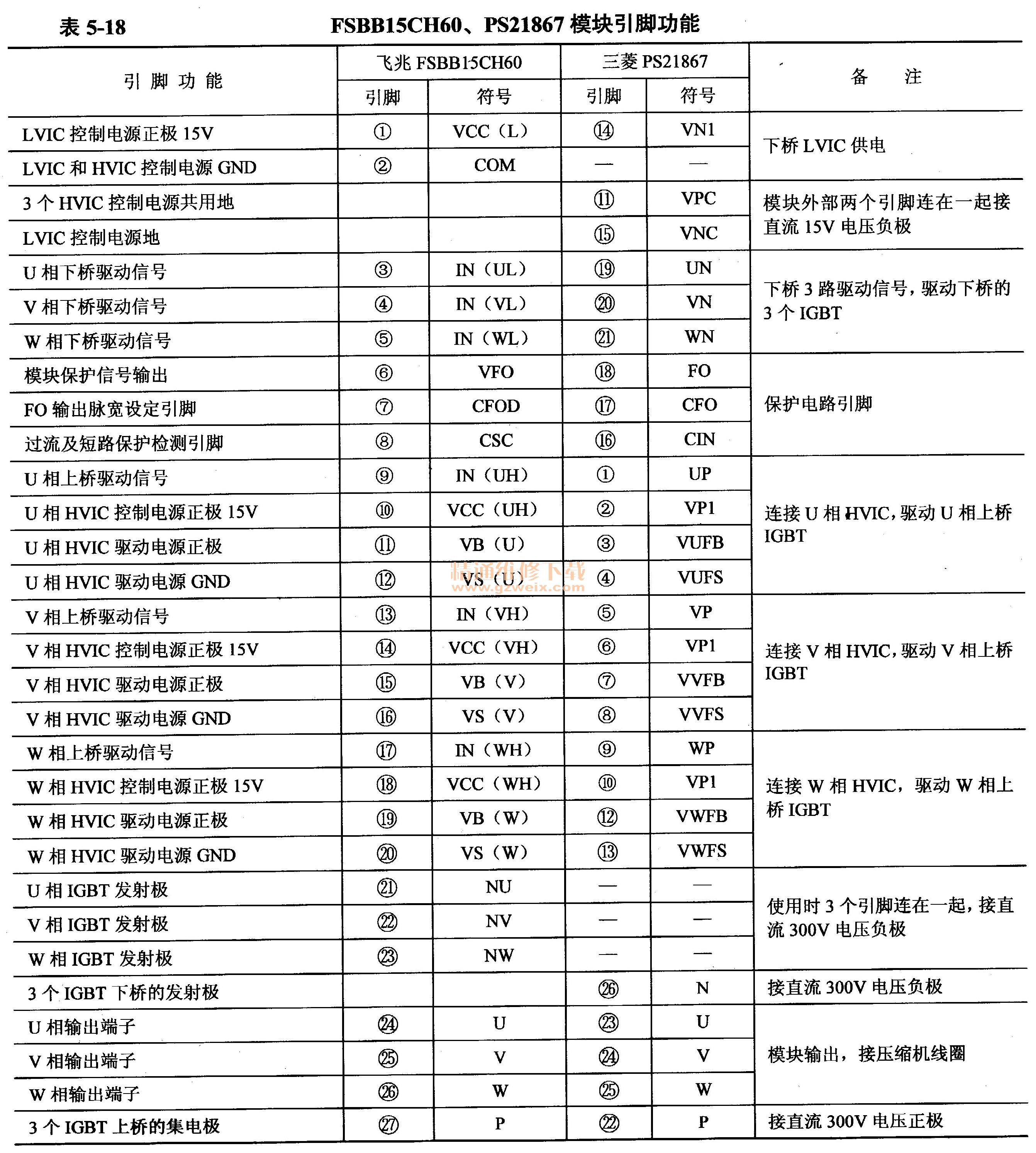

    飛兆FSBB 15CH60模塊和三菱第三代PS21867模塊的引腳功能基本一樣，只是排列順序不同，引腳功能見表5-18。

    2．實物外觀

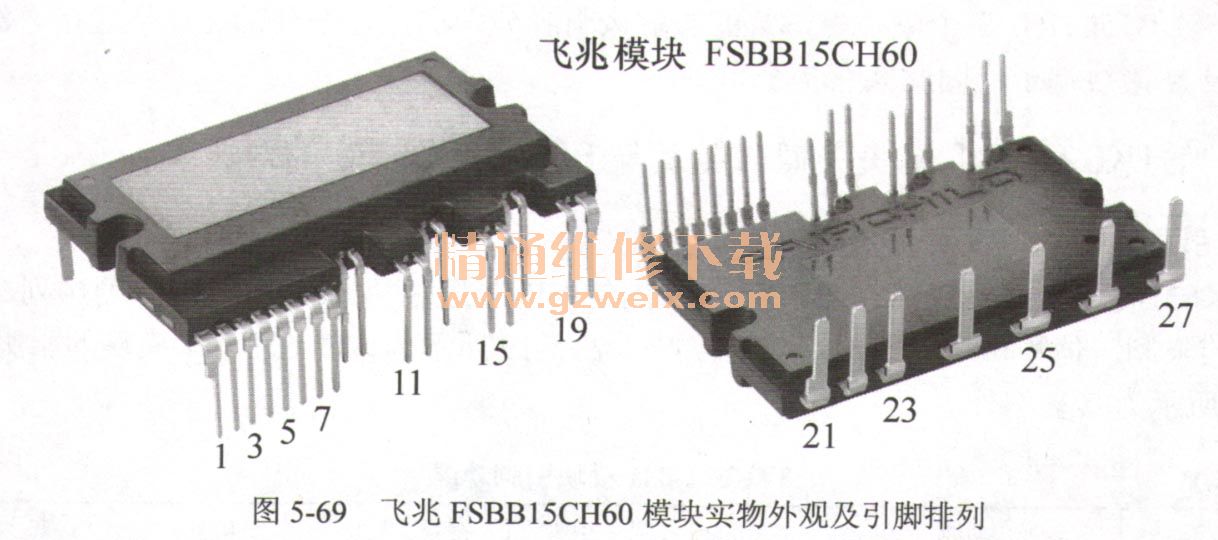

    圖5-69所示為飛兆FSBB 15CH60模塊實物外觀及引腳排列；圖5-70所為三菱第三代模塊，左側為大型封裝PS21867模塊，右側為小型封裝PS21564模塊。



    引腳分布在模塊兩側，控制部分即弱電處理電路設計在一側，直流300V引腳及輸出引腳作為強電處理電路設計在一側。
    3．引腳區別
    PS21867模塊弱電一側多了一個11腳，為上橋3個HVIC共用地，在模塊外部和下橋LVIC地（15腳）連在一起，接直流15V電壓負極，兩個引腳的作用和FSBB 15CH60的②腳相同。
    FSBB 15CH60模塊強電一側21～23腳的作用分別是U， V， W下橋IGBT的發射極，實際應用時3個引腳連在一起，經模塊電流取樣電阻接直流300V電壓負極N接線端子，3個引腳所起的作用和PS21867模塊的26腳N相同。
    4．模塊辨認方法
   （1）弱電一側
    模塊內共有3個HVIC，每個HVIC共連接4個引腳，其中的2個引腳為自舉升壓電路正極和負極，因此連接HVIC的引腳有12個（包括自舉升壓電路的6個引腳）。
    FSBB 15CH60模塊的自舉升壓電路引腳在外側，和下橋的8個引腳為同一水平線；3個上橋信號輸入引腳和15V控制電源的引腳在里側，共有6個引腳單獨一個水平線設計。
    PS21867模塊連接HVIC的13個引腳（包括HVIC的地線引腳），和下橋的8個引腳在同一水平線上。
   （2）強電一側
    PS21867模塊強電一側共有5個引腳，分別是P， N， U， V， W，按常規模塊的引腳設計；而FSBB 15CH60 3個下橋IGBT的發射極引腳分別引出，在外部連在一起接直流300V電壓負極N接線端子，因此共有7個引腳。

    四、STK621-031模塊}l腳功能及與FSBB15CH60的對比
    1．引腳功能

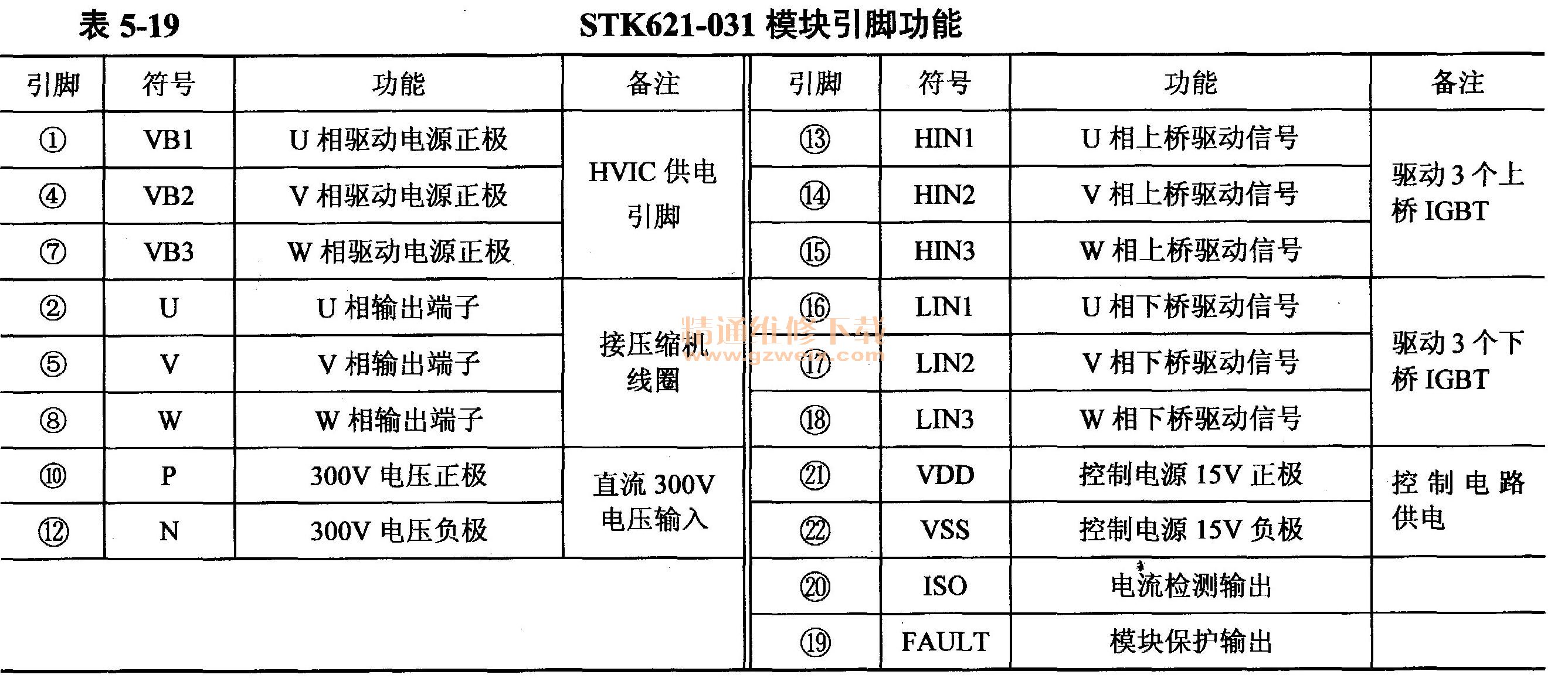

    STK621-031是最早應用在變頻空調器中的單電源模塊，引腳較少且在一側排列，由于早期技術的限制，體積相對較大，目前己停產。表5-19所示為STK621-031模塊的引腳功能，圖5-71所示為其實物外觀。





    2，引腳對比說明
    三洋STK621-031模塊實際只有18個引腳，飛兆FSBB 15CH60模塊共有27個引腳，相比而言少了9個引腳，但所起的作用基本相同，兩個模塊如果配上各自的外圍元器件可以使用在同一塊模塊板上面。比如海信KFR-26GW/ 11 BP早期模塊板使用STK621-031模塊，后期模塊板使用FSBB 15CH60模塊，而控制電路板使用相同型號的CPU，單元電路也基本相同。

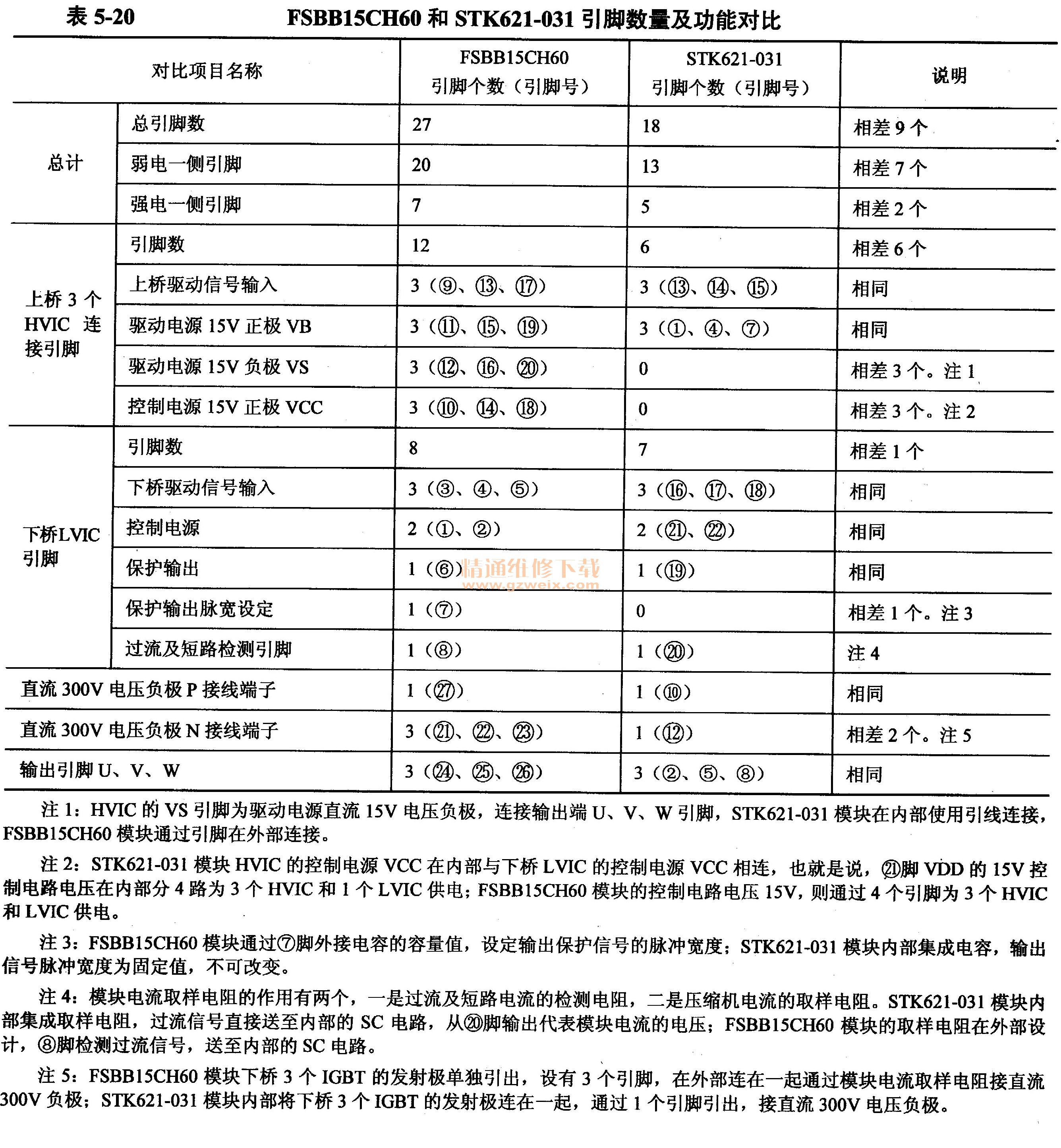

    STK621-031之所以以較少的引腳起到與FSBB 15CH60相同的作用，原因就是部分引線集成在模塊內部，并沒有使用引腳。表5-20所示為FSBB 15CH60和STK621-031引腳數量及功能對比。
