第四節 室外機電源電路和CPU三要素電路
    電源電路和CPU三要素電路是主板正常工作的前提，并且電源電路在實際維修中故障率較高。

    一、電源電路
    1．作用

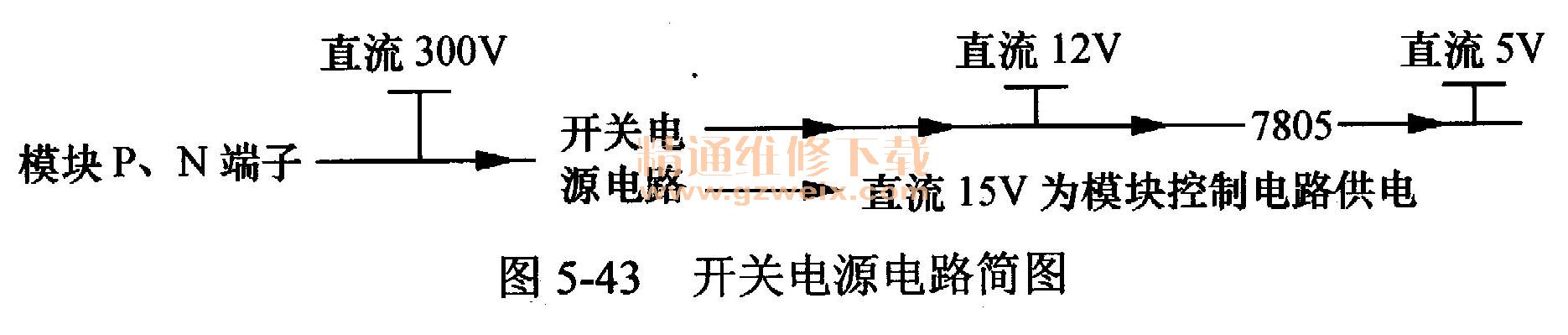

    本機使用開關電源型電源電路，開關電源電路也可稱為電壓轉換電路，就是將輸入的直流300V電壓轉換為直流12V和5V為主板CPU等負載供電，以及轉換為直流15V電壓為模塊內部控制電路供電。圖5-43所示為開關電源電路簡圖。

    2．工作原理
    圖5-44（a）所示為海信KFR-26GW/11BP室外機開關電源電路原理圖，圖5-44（b）所示為實物圖。

   （1）直流300V電壓
    交流濾波電感、PTC電阻、主控繼電器觸點、硅橋、濾波電感和濾波電容組成直流300V電壓產生電路，輸出的直流300V電壓主要為模塊P、N端子供電，開關電源工作所需的直流300V電壓就是取自模塊P、N端子。
    模塊輸出供電，使壓縮機工作，處于低頻運行時模塊P、N端電壓約直流300V；壓縮機如升頻運行，P、N端子電壓會逐步下降，壓縮機在最高頻率運行時P、N端子電壓實測約240V，因此室外機開關電源供電在直流240～300V之間。
    注：直流300V電壓產生電路工作原理參見第4章第2節第二部分內容。
   （2）開關振蕩電路
    該電路以開關振蕩集成電路VIPer22A（主板代號IC01）為核心，內置振蕩電路及場效應開關管，振蕩開關頻率固定，通過改變脈沖寬度來調整占空比。其采用反激式開關方式，電網的干擾就不能經開關變壓器直接耦合至次級，具有較好的抗干擾能力。
直流300V電壓正極經開關變壓器初級供電繞組送至集成電路IC01的⑤～⑧腳，接內部開關管漏極D；負極接lC01的①、②腳，即內部開關管源極S。 IC01內部振蕩器開始工作，驅動開關管的導通與截止，由于開關變壓器T01初級供電繞組與次級繞組極性相反，IC01內部開關管導通時初級存儲能量，次級繞組因整流二極管D03、D04承受反向電壓而截止，相當于開路；U6內部開關管截止時，T01初級繞組極性變換，次級繞組極性同樣變換，D03、D04正向偏置導通，初級繞組向次級繞組釋放能量。
    ZD01、D01組成鉗位保護電路，吸收開關管截止時加在漏極D上的尖峰電壓，并將其降至一定的范圍之內，防止過壓損壞開關管。
    開關變壓器初級反饋繞組的感應電壓經二極管D02整流、電阻R08限流、電容C03濾波，得到約直流20V電壓，為IC01的④腳內部電路供電。
   （3）輸出部分電路
    lCol內部開關管交替導通與截止，開關變壓器次級得到高頻脈沖電壓。一路經D03整流，電容C06、C23濾波，成為純凈的直流15V電壓，經連接線送至模塊板，為模塊的內部控制電路及驅動電路供電。另一路經D04整流，電容C07、C08、C11及電感LO1濾波，成為純凈的直流12V電壓，為室外機主板的繼電器及反相驅動器供電；其中一個支路送至7805輸入端，其輸出端輸出穩定的5V電壓，由C24、C25濾波后，經連接線送至模塊板，為模塊板上的CPU及弱信號處理電路供電。
    注：本機使用單電源功率模塊（型號為三洋STK621-031），因此開關電源只輸出一路直流15V電壓；而海信 KFR-2601 GWBP使用三菱第二代模塊，需要4路相互隔離的直流15V電壓，因此其室外機開關電源電路輸出4路直流15V電壓。
   （4）穩壓電路
    穩壓電路采用脈寬調制方式，由分壓精密電阻R06和R07、三端誤差放大器IC04（TL431）、光耦PC01和IC0 1的③腳組成。
    如因輸入電壓升高或負載發生變化引起直流12V電壓升高，分壓電阻R06和R07的分壓點電壓升高，TL431的①腳參考極電壓也相應升高，內部三極管導通能力加強，TL431的③腳陰極電壓降低，光耦PC01初級兩端電壓上升，使得次級光電三極管導通能力加強，IC01的③腳電壓上升，通過減少開關管的占空比，開關管導通時間縮短而截止時間延長，開關變壓器儲存的能量變小，輸出電壓也隨之下降。
    如直流12V輸出電壓降低，TL431的①腳參考極電壓降低，內部三極管導通能力變?nèi)酰琓L431的③腳陰極電壓升高，光耦PC01初級發光二極管兩端電壓降低，次級光電三極管導通能力下降，IC01的③腳電壓下降，通過增加開關管的占空比，開關變壓器儲存能量增加，輸出電壓也隨之升高。
 （5）輸出電壓直流12V
    輸出電壓直流12V的高低，由分壓電阻R06、R07的阻值決定，調整分壓電阻阻值即可改變直流12V輸出端電壓，直流15V也作相應變化。
    3．電源電路負載
    圖5-45（a）所示為直流12V電壓負載，圖5-45（b）所示為直流5V及15V電壓負載。

   （1）直流12V
    主要有3個支路：①5V電壓產生電路7805穩壓塊的輸入端；②2003反相驅動器；③繼電器線圈。
   （2）直流15V
    模塊內部控制電路。
   （3）直流5V
    主要有6個支路：①CPU;②復位電路；③傳感器電路；④存儲器電路；⑤通信電路光耦；⑥其他弱信號處理電路。
    4．關鍵元器件
    電路關鍵元器件為開關電源集成電路、開關變壓器、三端誤差放大器，其在室外機主板的安裝位置如圖5-9所示。
   （1）開關電源集成電路VIPer22A
    ①簡介

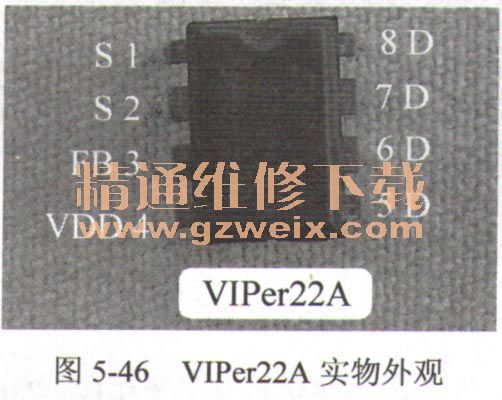

    VIPer22A實物外觀如圖5-46所示，共有8個引腳，額定功率20W，功能和TNY266P相似。其內部集成耐壓為730V的功率MOSFET開關管和控制電路，使用簡單的開／關控制器來穩定輸出電壓，減少外圍元器件數量，漏極D電壓提供啟動電壓和工作能量，需要開關變壓器提供反饋繞組及相關電路，振蕩器的頻率固定為60kHz。

    ②引腳功能
    ⑤～⑧腳漏極D：經開關變壓器初級供電繞組外接直流300V電壓正極，4個引腳在內部是相通的，連接到內部功率MOSFET開關管漏極引腳，提供啟動和工作電流。
    ①、②腳源極S：外接直流300V電壓負極，連接到內部MOSFET開關管的源極，為控制電路的公用點。
    ④腳VDD：供電引腳，電壓由開關變壓器初級反饋繞組整流及濾波后提供，在9～38V范圍內均可以工作。
    ③腳FB：開關管占空比（即輸出電壓調整端），接穩壓光耦次級。
    ③引腳電壓

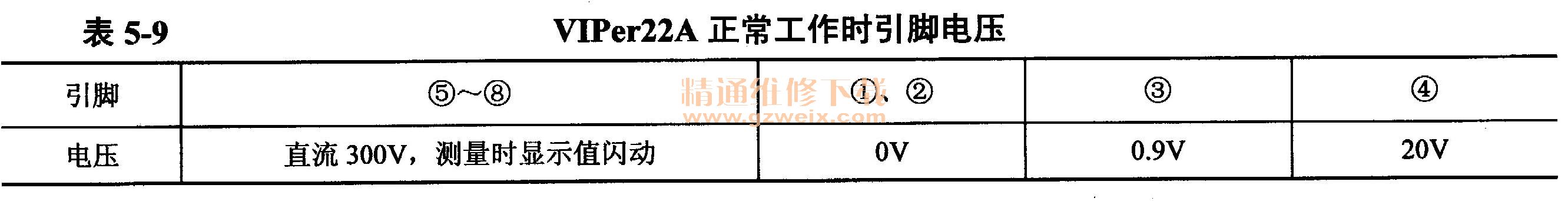

    使用萬用表直流電壓擋，黑表筆接直流300V電壓地，紅表筆接引腳，開關電源電路正常工作時VIPer22A實測結果見表5-9。

    ④常見故障
    常見為內部場效應開關管開路或短路、VDD引腳對地?fù)舸�、�?nèi)部控制電路損壞等故障，引起開關電源輸出電壓為0V，上電后室外機不工作，報“通信故障”的故障代碼。
   （2）開關變壓器
    ①外觀及引腳說明
    圖5-47所示為開關變壓器實物外觀及繞組引腳說明。開關電源集成電路VIPer22A的供電引腳需要使用開關變壓器輔助繞組，所以初級有2個繞組，1個是供電繞組，1個是反饋繞組，2個繞組均有2個引腳，一共有4個引腳；次級需要輸出2組電壓，1個繞組輸出12V、1個繞組輸出15V， 2個繞組共有4個引腳。

    說明：5V電壓產生電路7805的輸入端電壓取自直流12V，相當于12V電壓的一個負載。
    ②測量引腳阻值
    使用萬用表電阻擋，測量初級供電繞組阻值為4.7Ω，反饋繞組阻值為1.6Ω，次級輸出15V繞組阻值為0.5Ω，12V繞組阻值為0.2Ω。
   （3）三端誤差放大器TL431
    ①基礎知識

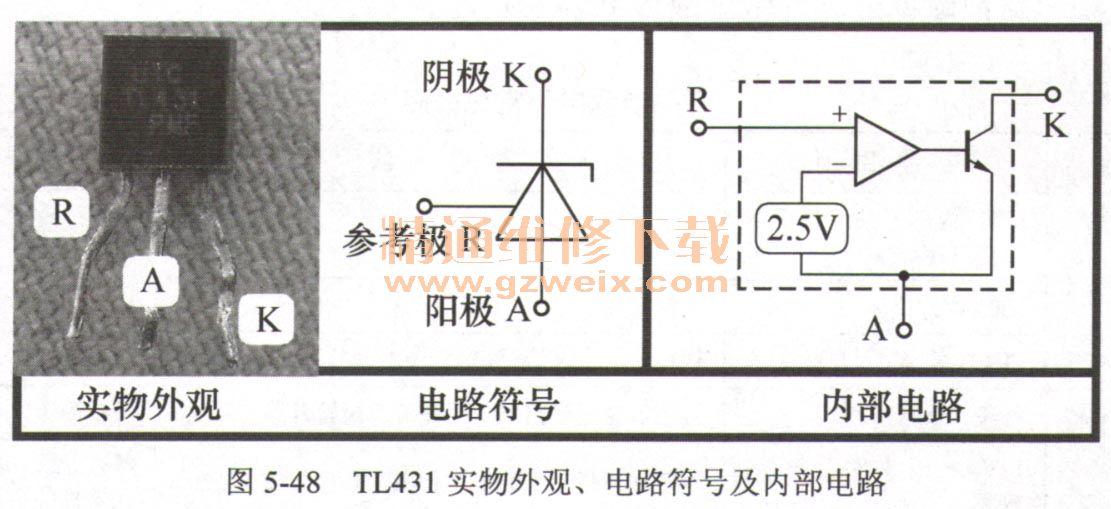

    圖5-48所示為T(mén)L431的實物外觀、電路符號及內部電路。

    TL431是一個并聯型穩壓集成電路，屬于精密型誤差放大器，空調器電路中通常使用TO-92封裝，實物外觀類似三極管，有3個引腳，功能從左到右分別為參考極R、陽極A、陰極K。
    由于TL431內部有許多電子元器件，屬于集成電路，拆下測量時使用萬用表電阻擋很難判斷，可直接代換試機。
    ②作用
    TL431內部含有2.5V基準穩壓電路，可將其等效為穩壓值可變的穩壓管，通過改變參考極的兩個分壓電阻阻值，可實現輸出電壓在2.5～36V的穩壓范圍。
    ③輸出電壓

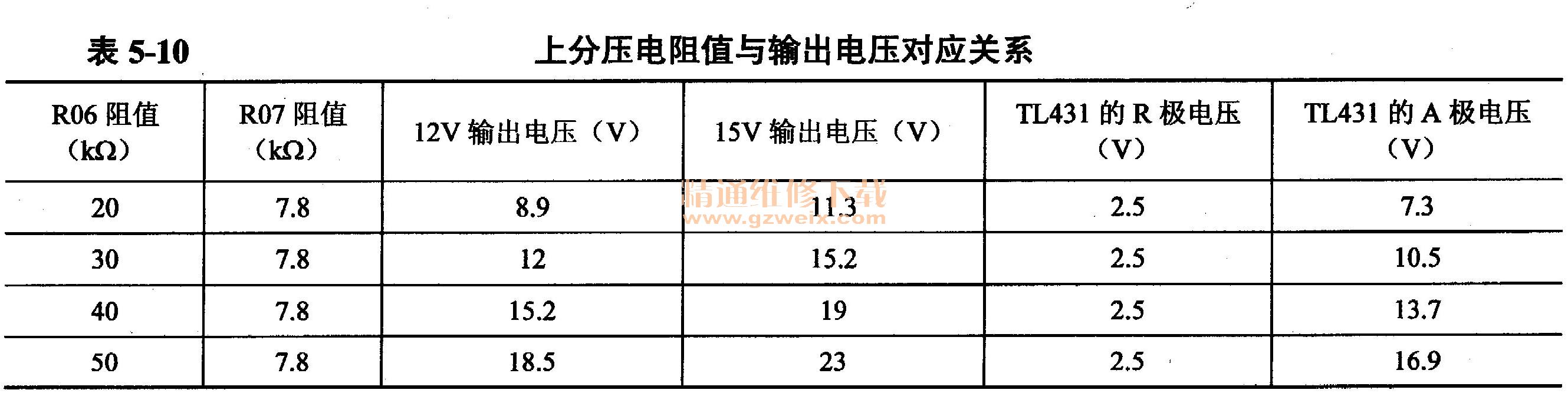

    輸出電壓計算公式Uo=2.5×（1＋上分壓電阻阻值／下分壓電阻阻值）。本機主板上分壓電阻代號為R06（ 3 0kΩ），下分壓電阻代號為R07（7.8kΩ），改變R06阻值即可改變直流12V的輸出電壓，相應直流15V電壓也成比例地改變，阻值及輸出電壓對應關系見表5-10。

    5.電路檢修技巧
    ①遇到主板無5V故障，使用反向檢修法，排除主板短路故障后，先檢查12V電壓，再檢查開關電源電路，直至查到故障元器件并進行更換。
    ②如果開關電源集成電路（本機室內機主板代號IC01，型號VIPer22A）損壞，無法購買到同型號配件時，可使用維修彩色電視機用的電源模塊來修復開關電源電路。維修時取下IC01集成電路，將電源模塊紅線焊在IC01的⑤腳漏極D，黑線焊在①腳源極S，開機后調節輸出端電壓即可使用，具體操作步驟參見第6章第1節內容。

    6．常見故障

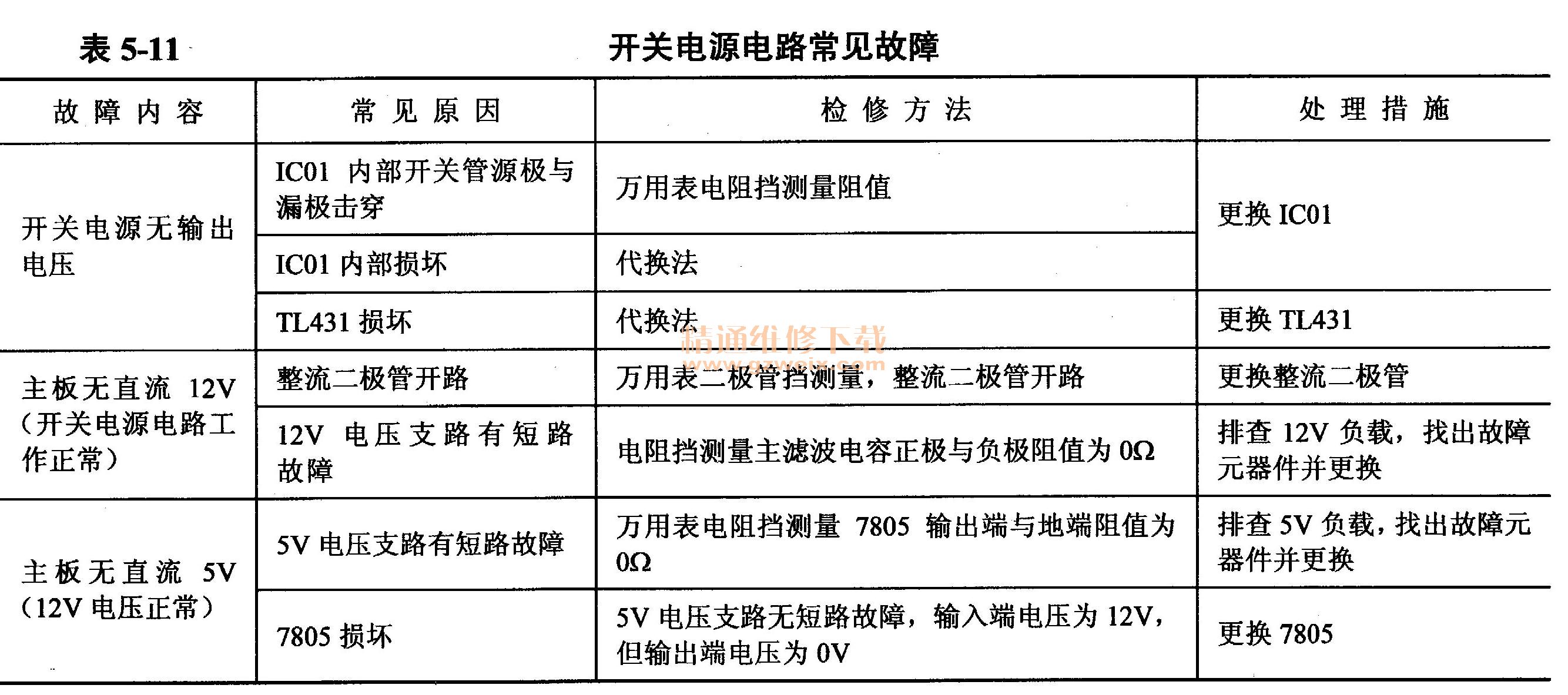

    開關電源電路故障率最高，常見故障見表5-11。
