第三節 室內機輸人部分電路
本節以單元電路的形式介紹海信KFR-2601 GWBP室內機主板輸入部分電路,分析其工作原理、關鍵元器件的測量方法及常見故障。
說明:過零檢測電路和霍爾反饋電路屬于輸入部分電路,理應在本節介紹,但其主要功能是用于PG電機運行,因此將其內容設在本章的第5節。
一、應急開關電路

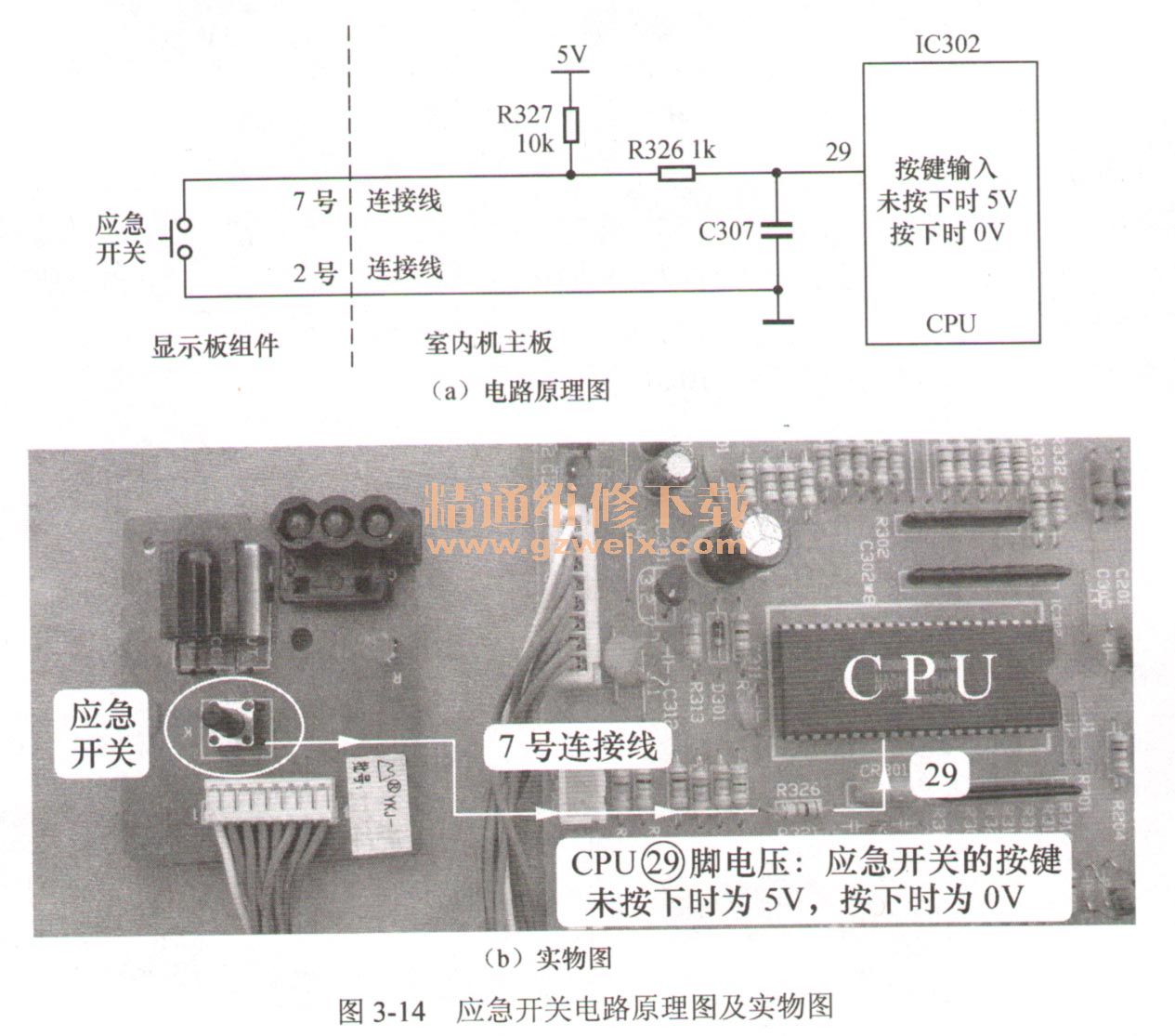

圖3-14(a)所示為海信KFR-2601 GW/BP應急開關電路原理圖,圖3-14(b)所示為實物圖。

1.工作原理
應急開關電路的作用是無遙控器時可以開啟或關閉空調器。CPU29腳為應急開關信號輸入引腳,正常即應急開關未按下時為高電平直流5V;在無遙控器時需要開啟或關閉空調器,按下應急開關的按鍵,CPU29腳為低電平0V,CPU根據低電平時間的長短進入各種控制程序。
2.控制程序
①按一次應急開關為開機,工作于自動模式;再按一次則關機。
②待機狀態下按下應急開關超過5s,如室內機CPU存儲有故障代碼則優先顯示;如未存儲故障代碼,蜂鳴器響3聲,進入強制制冷狀態,運行時不考慮室內環境溫度。
③應急運行時,如接收到遙控信號,則按遙控信號控制運行。
3.應急開關檢測方法

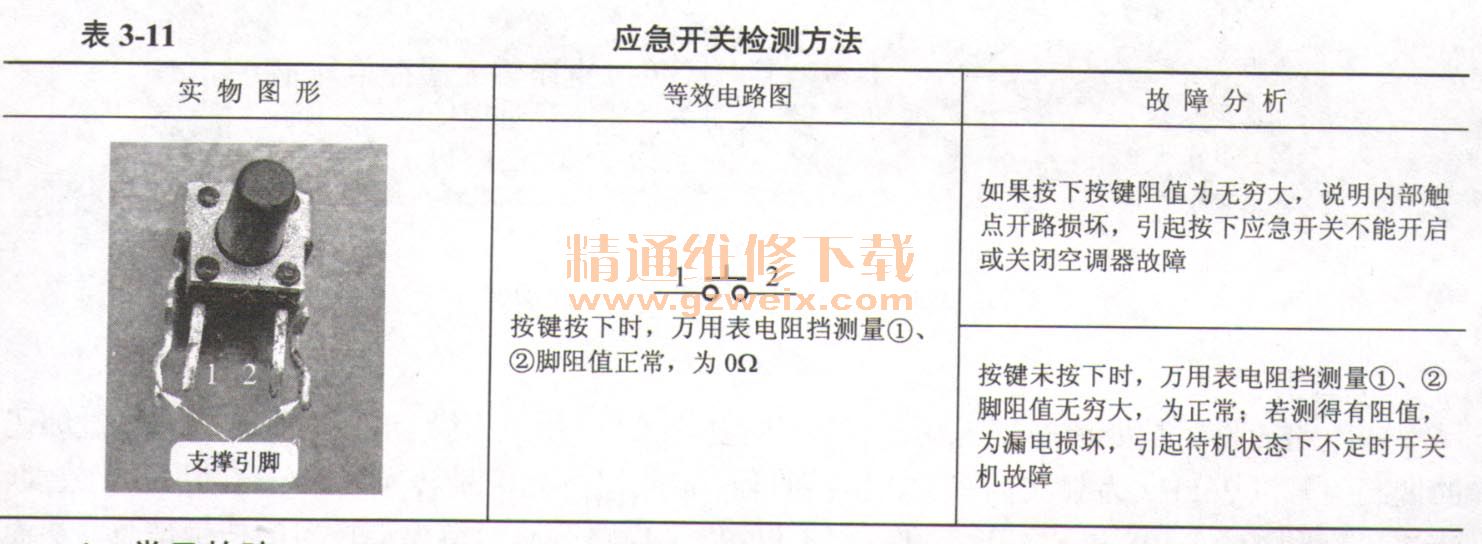

表3-11為應急開關的檢測方法。

4.常見故障

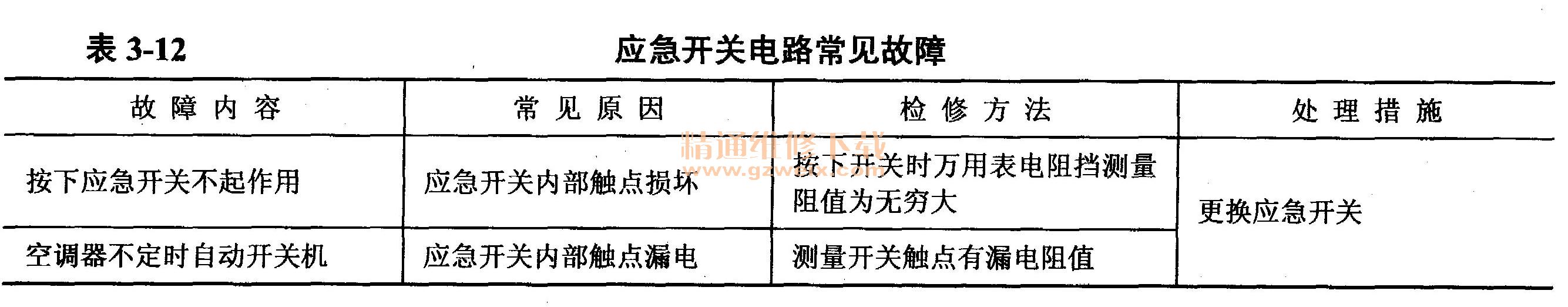

本電路引起的特有故障為待機狀態自動開啟或關閉空調器,通常是由于應急開關內部觸點漏電引起,判斷故障原因時可直接取下應急開關試機。應急開關電路常見故障見表3-12。

二、遙控信號接收電路

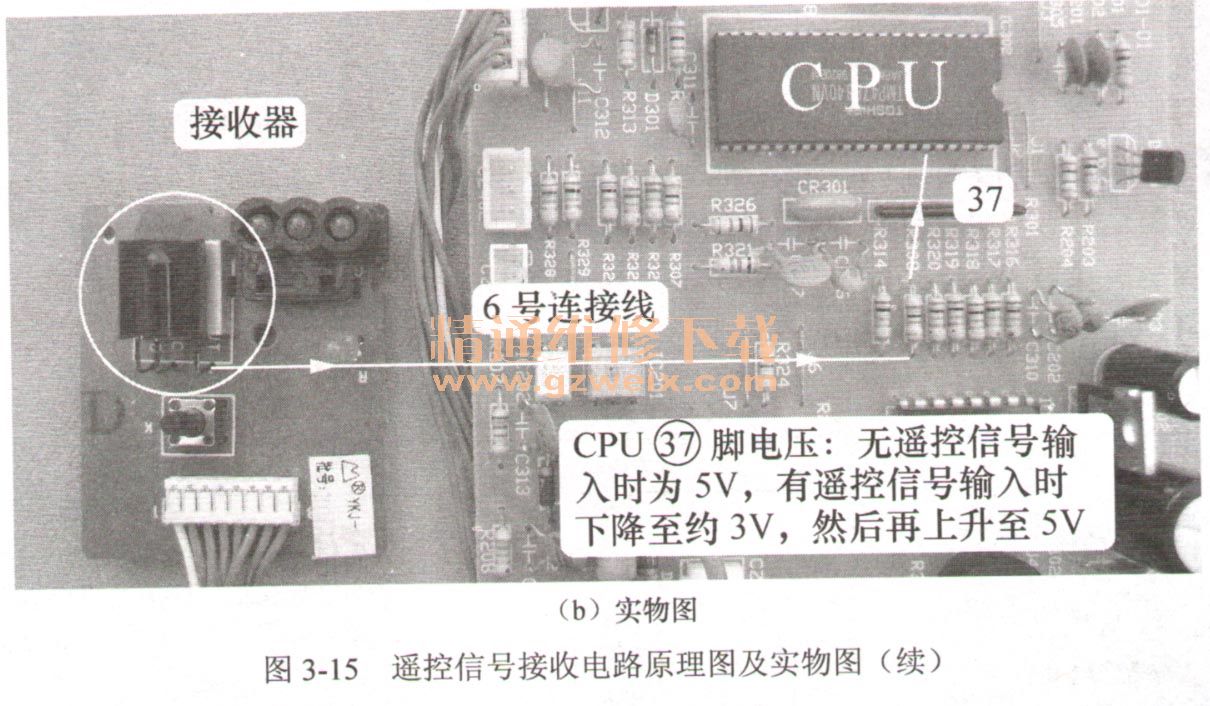

圖3-15(a)所示為海信KFR-2601 GWIBP遙控信號接收電路原理圖,圖3-15(b)所示為實物圖。


1.工作原理
本電路的作用是處理遙控器發送的信號并送至CPU相關引腳。遙控器發射含有經過編碼的調制信號以38kHz為載波頻率發送至接收器,接收器將光信號轉換為電信號,并進行放大、濾波和整形,經R308送至CPU37腳,經CPU內部電路解碼后得出遙控器的按鍵信息,從而對電路進行控制;CPU每接收到遙控信號后會控制蜂鳴器響一聲給予提示。
2.關鍵元器件
本電路的關鍵元器件為接收器,工作電壓為直流SV,外觀為黑色,部分型號表面有鐵皮包裹,通常和發光二極管一起設計在顯示板組件上。其常見型號是0038、1838,圖3-16所示為接收器的實物外觀及引腳功能。

3.檢測接收器
不接收遙控信號在實際維修中屬于常見故障,通常為遙控器損壞或接收器損壞。判斷遙控器是否發射信號,可用手機的照相功能,方法見本章第6節的圖3-38。
判斷接收器是否損壞,參見圖3-17所示方法,使用萬用表直流電壓擋,黑表筆接接收器地腳(GND),紅表筆接輸出端(OUT),在無信號輸入時電壓應穩定為5V,如果電壓一直在2~4V跳動,為接收器漏電損壞,故障表現為有時接收信號有時不能接收信號;按壓按鍵遙控器發射信號時,輸出端電壓應下降至3V左右,然后再上升至直流5V,如果電壓一直不下降并保持不變,為接收器不接收遙控信號故障。

4.常見故障

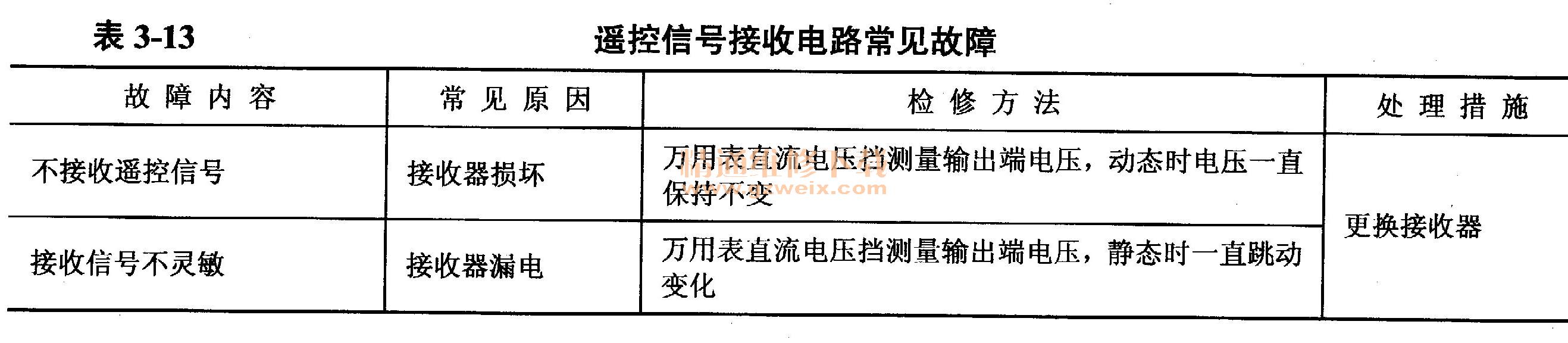

遙控信號接收電路常見故障見表3-13。
