二、電子膨脹閥
    1．作用
    電子膨脹閥在制冷系統中的作用和毛細管相同，起到降壓節流和調節流量的作用。CPU輸出電壓驅動電子膨脹閥線圈，帶動閥體內閥針上下移動，改變閥孔的間隙，使閥體的流通截面積發生變化，通過改變制冷劑流過時的壓力，從而改變節流壓力和流量，使進入蒸發器的流量與壓縮機運行速度相適應，達到精確調節制冷量的目的。
    2．優點
    壓縮機在高頻或低頻運行時對進入蒸發器的制冷劑流量要求不同。在高頻運行時要求進入蒸發器的流量大，以便迅速蒸發，提高制冷量，迅速降低房間溫度；在低頻運行時要求進入蒸發器的流量小，降低制冷量，以便維持房間溫度。
    使用毛細管作為節流元件，由于節流壓力和流量為固定值，因而在一定程度上降低了變頻空調器的優勢；而使用電子膨脹閥作為節流元件則滿足制冷劑流量變化的要求，從而最大程度地發揮了變頻空調器的優勢，提高了系統制冷量；同時具有流量控制范圍大、調節精確、可以使制冷劑正反兩個方向流動等優點。
    3．適用范圍
    如果電子膨脹閥的開度控制不好（即和壓縮機轉速不匹配），制冷量會下降甚至低于使用毛細管作為節流元件的變頻空調器。
    使用電子膨脹閥的變頻空調器，由于在運行過程中需要同時調節兩個變量，這也要求室外機主板上的CPU有很高的運算能力，同時電子膨脹閥與毛細管相比成本較高，因此一般使用在高檔空調器中。
    4．實物外觀及安裝位置
電子膨脹閥實物外觀及安裝位置如圖1-51所示，通常是垂直安裝在室外機制冷系統中。引線，其中有2根引線連在一起為公共端，接電源直流12V，余下4根引線接CPU控制部分；另一種為5根引線，1根為公共端，接直流12V，余下4根接CPU控制部分。

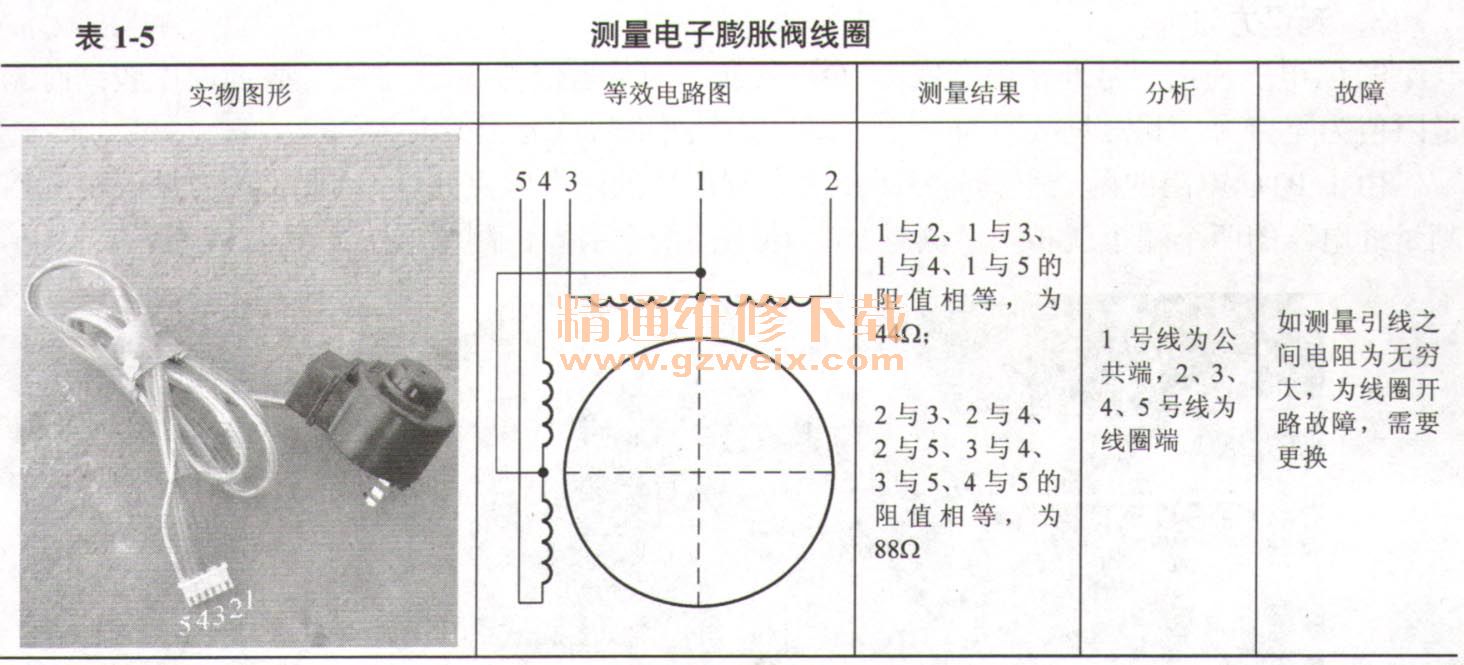

    測量時使用萬用表電阻擋，黑表筆接公共端，紅表筆測量4根控制引線，阻值應相等，為44Ω，4根控制引線之間的阻值為88Ω，結果見表1-5（說明：測量方法和步進電機線圈相同）。

    三、PTC電阻
    1．作用
    PTC電阻為正溫度系數熱敏電阻，阻值隨溫度上升而變大，其與室外機主控繼電器觸點并聯。室外機初次通電時，主控繼電器因無工作電壓，觸點斷開，交流220V電壓通過PTC電阻對濾波電容充電，PTC電阻通過電流時由于溫度上升阻值也逐漸變大，從而限制充電電流，防止由于電流過大造成空調器插頭與插座間打火。在室外機供電正常后，CPU控制主控繼電器觸點吸合，PTC電阻便不起作用。

    2．實物外觀及安裝位置
    PTC電阻的實物外觀為黑色的長方體，共有兩個引腳，安裝在室外機主板主控繼電器附近，引腳與繼電器觸點并聯，如圖1-53所示。

    3．測量方法
    PTC電阻使用型號通常為25℃/47Ω，常溫下測量阻值為50Ω左右，表面溫度較高時測量阻值為無窮大。其常見故障為開路，即常溫下測量阻值為無窮大。
    由于PTC電阻的兩個引腳與室外機主控繼電器的兩個觸點并聯，因此使用萬用表電阻擋測量繼電器的兩個端子就相當于測量PTC電阻的兩個引腳，測量方法如圖1-54所示。
