第三章 海信KFR-2601 GW/BP室內機電控系統
    本章以海信KFR-2601 GWBP室內機電控系統為基礎，介紹變頻空調器室內機電控系統單元電路，分析其工作原理、關鍵元器件及常見故障等相關知識。
    說明：海信KFR-2601 GWBP為早期交流變頻空調器，選用該機作為本書單元電路的原型機，主要原因如下。
    ①室內機和室外機主板為常規設計，圖片標注信號流程比較容易，且簡單易懂；而目前的空調器通常使用貼片元器件，標注信號流程時顯示的元器件比較小，不容易查看。
    ② 期和目前的變頻空調器的單元電路作用基本相似。
    ③ 期變頻空調器己經進入維修期，維修時可以作為參考資料。

    第一節 室內機電控系統基礎知識
    本節介紹室內機電控系統硬件組成、方框圖、電路原理圖、實物外觀和單元電路中的主要電子元器件，并將插座、主板外圍元器件、主板電子元器件標上代號，使得電路原理圖與實物外觀一一對應，使理論和實際結合在一起。
    一、硬件組成
    圖3-1（a）所示為室內機電氣接線圖，圖3-1（b）所示為實物外觀及作用（不含端子板）。

    從圖中可以看出，室內機電控系統由主板（控制基板）、變壓器、室內環溫（內環溫度）傳感器、室內管溫（熱交溫度）傳感器、顯示板組件（開關組件）、PG電機（風扇電機）、步進電機（風門電機）和端子板組成。

    二、電控系統方框圖

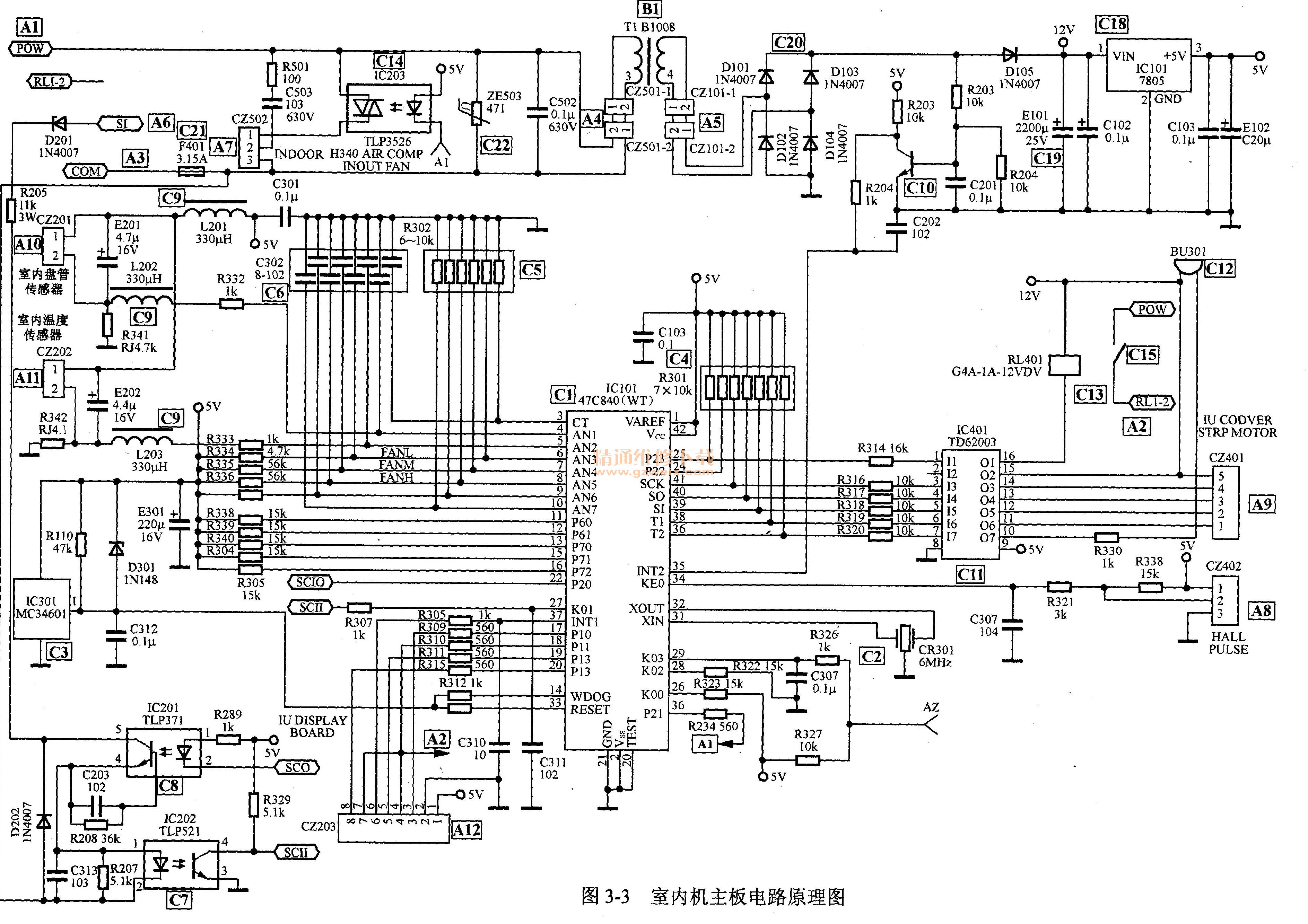

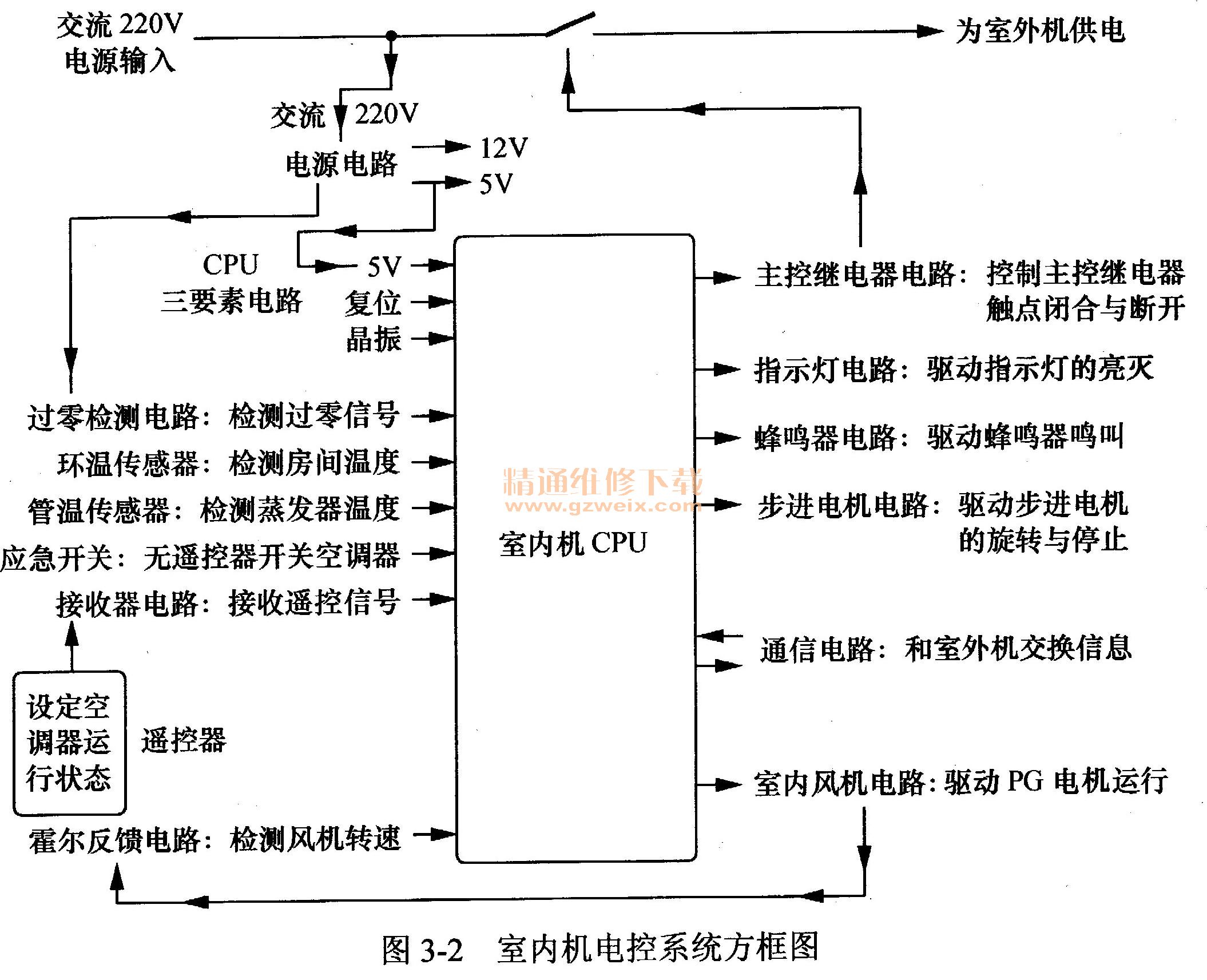

    圖3-2所示為室內機電控系統方框圖，圖3-3所示為室內機主板電路原理圖，插座及外 圍元器件如圖3-4所示，主板電子元器件如圖3-5所示。







    這里在畫圖時，將電路原理圖與元器件實物圖上的標號統一，并一一對應，使理論聯系實際，更方便讀圖。

    三、主板插座及外圍元器件

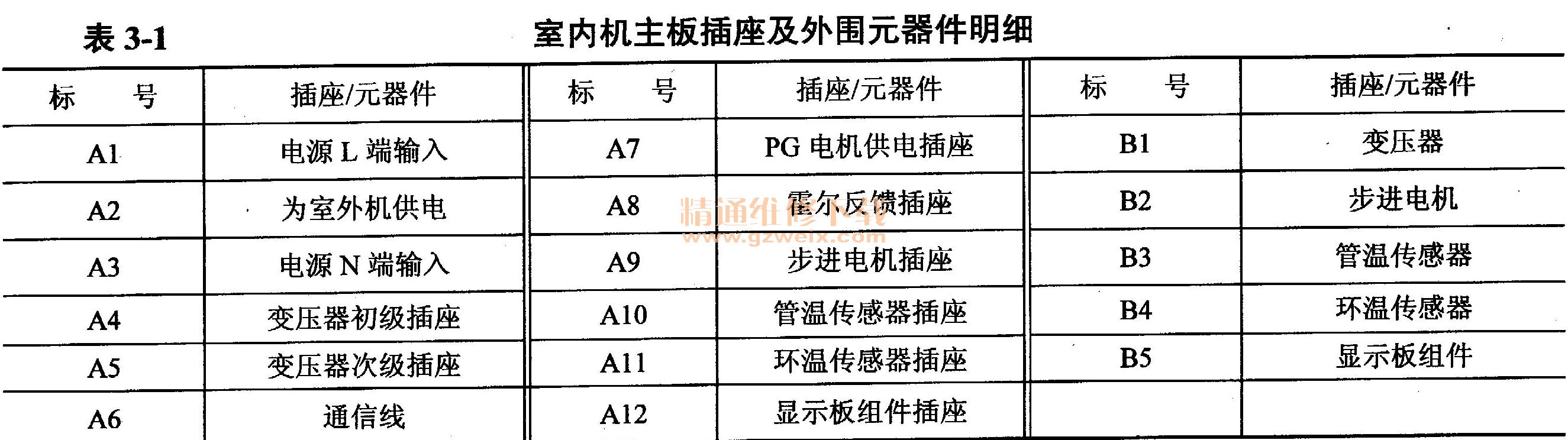

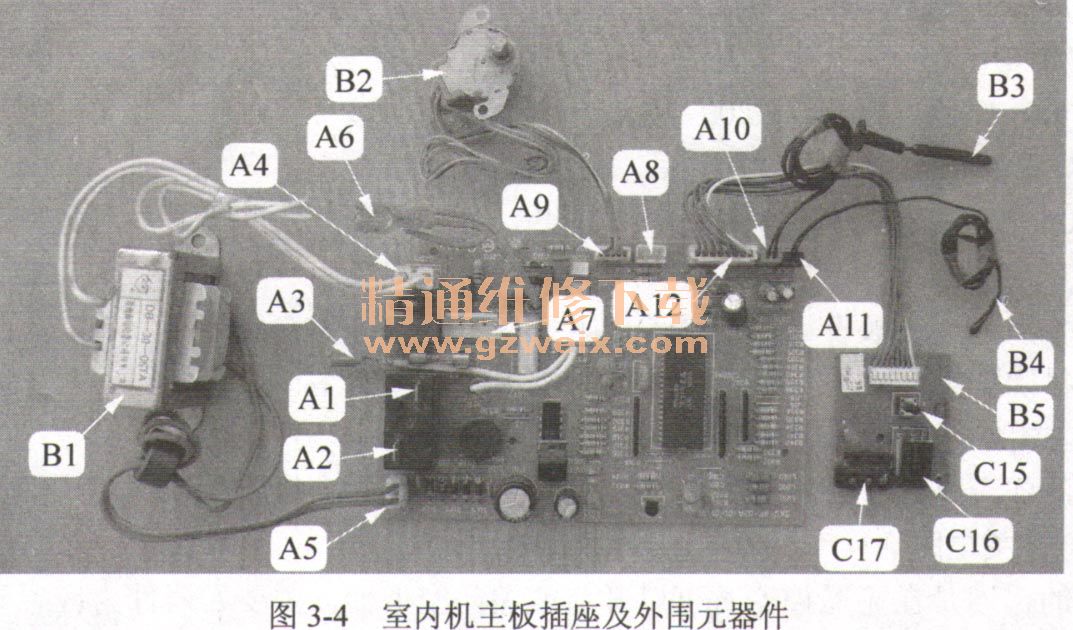

    表3-1所示為室內機主板插座及外圍元器件明細，圖3-4所示為實物外觀。

    主板有供電才能工作，為主板供電的插頭有電源L端和電源N端兩個端子；室內機主板外圍的元器件有PG電機、步進電機、顯示板組件、環溫和管溫傳感器、變壓器，相對應主板有PG電機供電插座、霍爾反饋插座、步進電機插座、環溫和管溫傳感器插座、變壓器初級和次級插座；由于室內機主板還為室外機供電和交換信息，因此還設有室外機供電端子和通信線。
    外圍元器件明細說明如下。
    ①插座引線的代號以“A”開頭，外圍元器件實物以“B”開頭，主板和顯示板組件上的電子元器件以“C”開頭。
    ②大多數品牌的交流或直流變頻空調器室內機主板插座功能基本相同，只是單元電路或形狀設計不同。如果主板直流12V和5V供電由開關電源提供，則主板不再設計變壓器初級和次級插座。

    四、單元電路中的主要電子元器件
    室內機主板單元電路的作用如下所述，主要電子元器件明細見表3-2，實物如圖3-5所示。

    1．電源電路
    該電路的作用是向主板提供直流12V和5V電壓。由保險管（C21）、壓敏電阻（C22）、變壓器（B1）、整流二極管（C20）、主濾波電容（C19）、7805（C18）等元器件組成。
    2. CPU及其三要素電路
    CPU（C 1）是室外機電控系統的控制中心，處理輸入電路的信號，對負載進行控制；三要素電路是CPU正常工作的前提，由晶振（C2）、復位集成電路（C3）等元器件組成。CPU控制電路為了簡化電路板設計，使用了排阻（兩個，代號為C4、C5）及排容（C6）。
    說明：排阻和排容多見于早期空調器的主板，目前的主板很少使用。
    3．通信電路
    該電路的作用是和室外機CPU交換信息，主要元器件為接收光耦（C7）和發送光耦（C8）。
    4．應急開關電路
    該電路的作用是在無遙控器時可以開啟或關閉空調器，主要元器件為應急開關（C15）。
    5．接收器電路
    該電路的作用是接收遙控器發射的信號，主要元器件為接收器（C16）。
    6．傳感器電路
    該電路的作用是向CPU提供溫度信號。室內環溫傳感器（B4）提供房間溫度信號，室內管溫傳感器（B3）提供蒸發器溫度信號，供電電路中使用了電感（C9）。
    7．過零檢測電路
    該電路的作用是向CPU提供交流電源的零點信號，主要元器件為三極管（C10）。
    8．霍爾反饋電路
    該電路的作用是向CPU提供轉速信號，PG電機輸出的信號直接送至CPU引腳。
    9．指示燈電路
    該電路的作用是顯示空調器的運行狀態，主要元器件為4個發光二極管（C17）。
    10．蜂鳴器電路
    該電路的作用是提示己接收到遙控信號，主要元器件為反相驅動器（C11）和蜂鳴器（C12）。
    11．步進電機電路
    該電路的作用是驅動步進電機運行，從而帶動導風板上下旋轉運行，主要元器件為反相驅動器和步進電機（B2）。
    12．主控繼電器電路
    該電路的作用是向室外機提供電源，主要元器件為反相驅動器和主控繼電器（C13）。
    13. PG電機驅動電路
    該電路的作用是驅動PG電機運行，主要元器件為光耦可控硅（C14）和PG電機。
