5．常見故障
檢修開關電源電路時，在輸入側直流300V電壓正常的前提下，如輸出側的支路電壓均為0v，為開關電源沒有工作，檢查初級振蕩電路；如輸出側的支路電壓一部分正常，一部分為0v或低于正常值較多，為相應支路出現故障，檢查相應支路的次級整流電路。
開關電源在實際維修中出現故障的概率較高，以本節的分離元器件型開關電源為例，常見故障如下（故障元器件的安裝位置如圖4-12所示）。
（1）啟動電阻開路
啟動電阻在本機電路原理圖上代號為R2，規格為200kΩ/1 W，發生開路的故障率較高，導致開關電源不能起振工作，次級輸出電壓為0V，因而室外機CPU不能工作，室內機主板CPU因檢測不到室外機CPU反饋的通信信號，報出“通信故障”的故障代碼。如將其改為兩個100kΩ/1 W的電阻串聯，則會降低故障發生的概率。
（2）開關管短路
在本機電路原理圖上代號為DQ 1，型號為25C3150，出現的故障通常為集電極與發射極短路，由于和模塊P、N端子并聯，其短路后相當于模塊P、N端短路，在室外機上電為濾波電容充電時，PTC電阻溫度迅速升高，阻值變?yōu)闊o窮大，室外機同樣沒有電源，因而室內機主板CPU報出“通信故障”的故障代碼。
（3）整流二極管短路
在本機電路原理圖上代號為D3、D4、D5、D6、D7，型號為FR 107。假如D3正負極短路，開關變壓器1-2繞組也處于短路狀態，開關管負載變大，表面溫度迅速增高，容易導致過熱損壞，同時其他支路的輸出電壓也降低一半，室外機主板沒有工作電源，室內機主板CPU同樣報出“通信故障”的故障代碼。
6．開關電源故障簡單檢修方法
如果對開關電源電路的工作原理不是很熟悉，可以將其看作是一個“模塊”。檢修時只要輸入側的直流300V電壓正常，而輸出側的直流電壓為0V或低于正常值，便可以判斷開關電源電路出現故障，直接更換相應的電路板即可。如果已經檢查出開關電源的故障元器件，但購買不到型號相同的配件或替代配件，也只能更換相應的電路板。
開關電源電路通常設計在室外機主板上，因此需要更換室外機主板；早期一部分機型設計在模塊板（如本節所示機型）上，損壞后則需要更換模塊板。

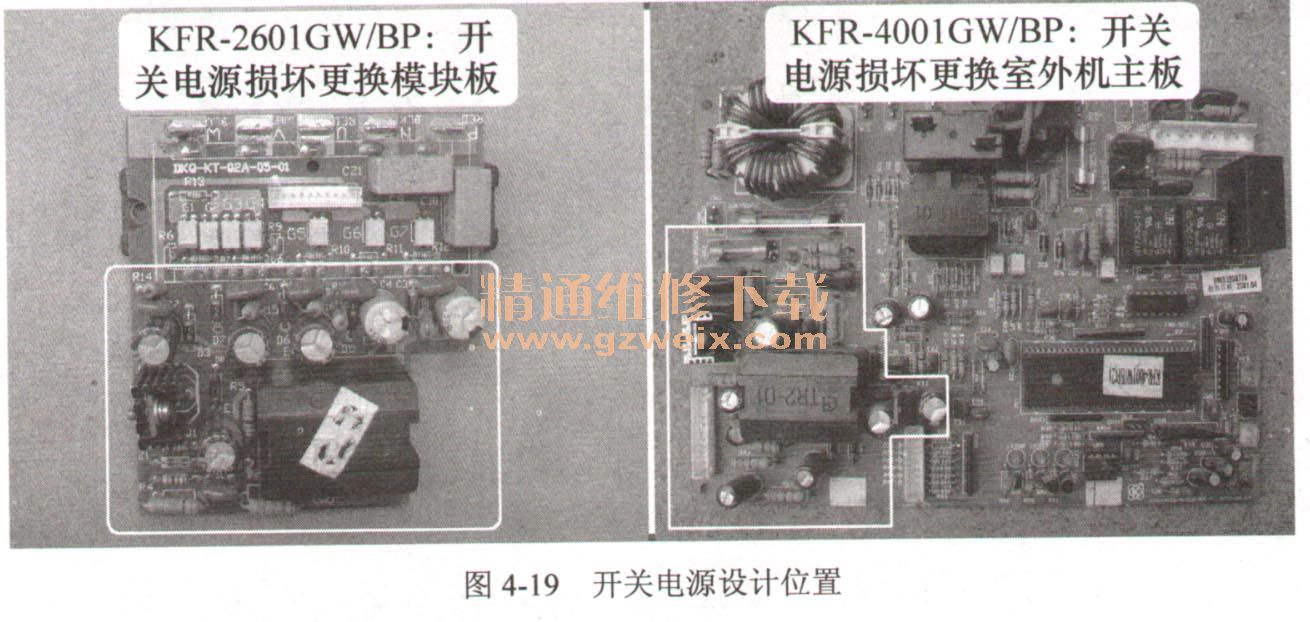

例如海信變頻空調器，工作原理及元器件型號相同的開關電源電路，假設開關管2SC3150損壞，因無配件需要更換電路板時，KFR-2601 GWBP更換的是模塊板，KFR-4001 GWBP更換的是室外機主板，如圖4-19所示。
7．使用電源模塊維修開關電源
當開關電源電路損壞后，如果檢查不出故障元器件或查出故障元器件但購買不到相同型號及替代的配件，或由于機型太老等原因?qū)е聸]有相同型號的電路板更換時，可以使用修復彩色電視機開關電源電路常用的電源模塊，具體內容參見本書第6章第1節內容。
8．停止供電后開關電源工作時間
室外機外殼上的電氣原理圖中通常會提示：停止供電后室外機內仍有高壓，需要間隔2min后才能檢修。這里所說的高壓就是指濾波電容存儲的直流300V電壓，間隔2min指開關電源電路為其提供放電回路，將直流300V電壓下降到安全電壓范圍以內所需要的時間。

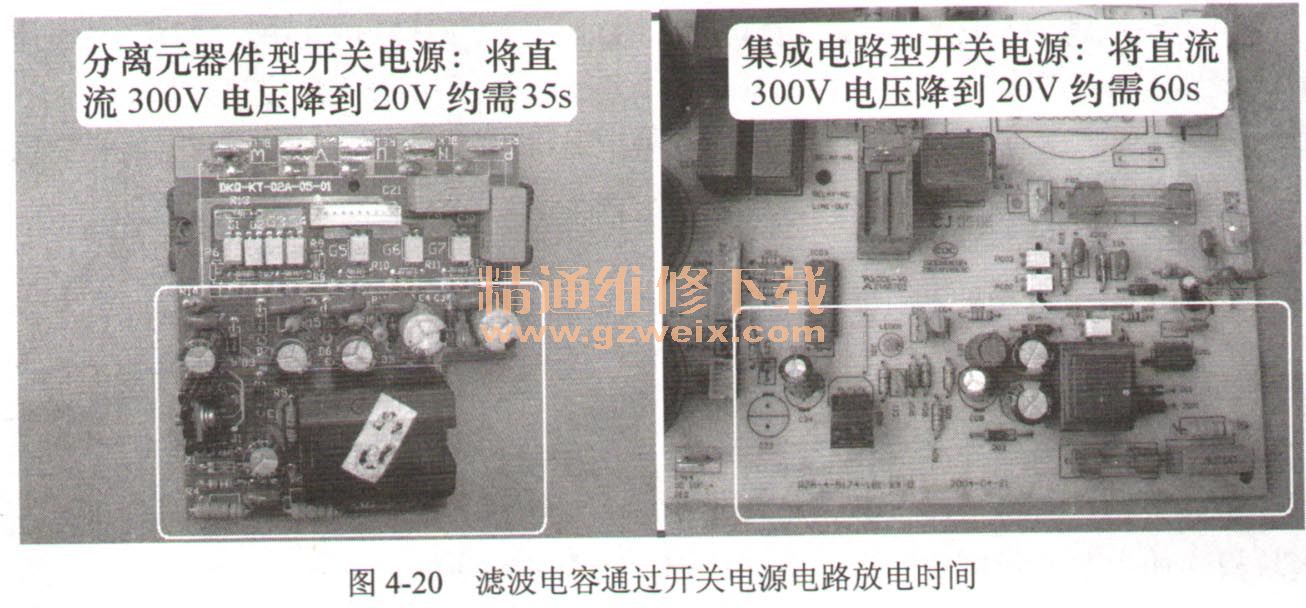

實踐測試說明，早期的分離元器件型開關電源電路（以海信KFR-2601 GWBP為例）和目前的集成電路型開關電源電路（以海信KFR-26GW/ 11 BP為例），在電路正常工作的前提下，兩者泄放電壓所需要的時間不同，如圖4-20所示。
分離元器件型開關電源電路，濾波電容容量為2 500μF，從直流300V下降到直流70V左右（此時開關電源不再工作）需要25s，下降到直流20V需要35s，下降到5V需要95s;集成電路型開關電源電路，濾波電容容量為1 500μF，從直流300V下降到直流57V左右（此時開關電源不再工作）需要45s，下降到20V需要60s 。
從以上數據可以看出，使用分離元器件型開關電源電路的空調器在室外機停止供電35s后就可以開始檢修，而使用集成電路型開關電源電路的空調器則需要等待60s左右。當然，在實際檢修中，濾波電容的電壓是否降到安全范圍以內，最好以萬用表測量為準，以防電擊傷人的事故發生。
上述的測試也從側面說明，分離元器件型開關電源消耗功率大，而集成電路型開關電源消耗功率小。
9.濾波電容人為放電方法
關斷室外機的交流供電以后，濾波電容的直流300V電壓，在開關電源電路正常工作時，只需60s左右就基本上釋放完畢。但如果啟動電阻開路、開關省基極與發射極（或集電極）開路、開關電源3.15A供電保險管開路等原因致使開關電源不工作，引起直流300V電壓無放電回路時，濾波電容上的電壓能保持很長時間而不下降。在此種情況下，檢修室外機電控系統前，需要將直流300V電壓人為釋放。
選用容量為2 500μF的濾波電容，以常用的3種方法試驗放電時間，如圖4-21所示，結果如下。
（1） PTC電阻
在PTC電阻兩端焊上引線，并聯在濾波電容兩端以釋放電壓。PTC電阻靜態阻值約50Ω， 3s左右即可將直流300V電壓下降至0V以下，但在并聯時會出現打火的現象。
（2）變壓器初級繞組將變壓器初級繞組的引線并聯在濾波電容兩端以釋放電壓。阻值約3 00Ω的初級繞組，2s即可將直流300V電壓降至20V以下，5s可降至0V以下。
（3）電烙鐵
將電烙鐵插頭直接并聯在濾波電容兩端以釋放電壓。功率30W的電烙鐵線圈阻值約1.6kΩ，10s可將直流300V電壓下降至20V以下，25s可降至0V以下。
說明：在實際操作時，如果濾波電容焊在室外機主板上面，可以將引線或插頭并聯在模塊P、N端子，也相當于并聯在濾波電容兩端。
