三、四通閥線圈電路
    1．作用
    該電路的作用是控制四通閥線圈的供電與否，從而控制空調器工作在制冷或制熱模式。
    2．工作原理

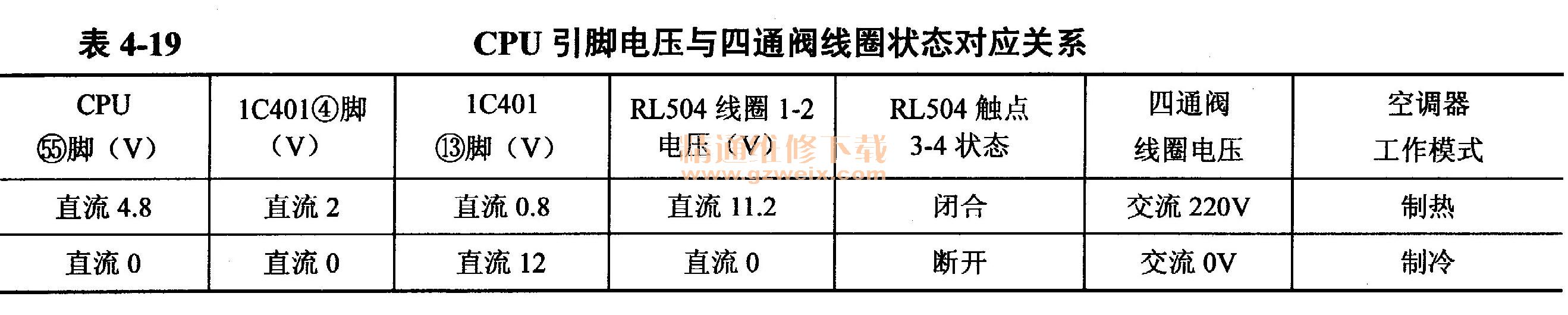

    圖4-46（a）所示為四通閥線圈電路原理圖，圖4-46（b）所示為實物圖，表4-19為CPU引腳電壓與四通閥線圈狀態對應關系。

    電路由CPU55腳、限流電阻R308、反相驅動器（IC401）的④和13腳、繼電器RL504組成。
    室內機CPU對遙控器輸入信號或應急模式下的室內環溫信號處理后空調器需要工作在制熱模式時，將控制信息通過通信電路傳送至室外機CPU，其55腳輸出高電平5V電壓，經限流電阻R308后送到IC401的④腳（電壓約直流2V），反相驅動器內部電路翻轉，13腳電壓變?yōu)榈碗娖剑�約0.8V），繼電器RL504線圈兩端電壓為直流11V左右，產生電磁吸力使觸點3-4閉合，四通閥線圈得到交流220V電源，吸引四通閥內部磁鐵移動，在壓力的作用下轉換制冷劑流動的方向，使空調器工作在制熱模式。
    當空調器需要工作在制冷模式時，室外機CPU55腳為低電平0V，IC401的④腳電壓也為0V，內部電路不能翻轉，13腳為高電平12V，RL504線圈兩端電壓為直流0V，由于不能產生電磁吸力，觸點3-4斷開，四通閥線圈兩端電壓為交流0V，對制冷系統中制冷劑的流動方向的改變不起作用，空調器工作在制冷模式。
    3．安裝位置
    四通閥線圈安裝在四通閥閥體表面，測量線圈時使用萬用表電阻擋，表筆直接測量插頭兩端，正常阻值約1.3kΩ，如圖4-47所示。

    4．常見故障
    常見故障現象為制冷模式正常，制熱開機時室外機運行，室內機蒸發器結霜。常見故障見表4-20。

    四、6路信號輸出電路
    1．基礎知識
    本機模塊的型號為三菱PM20CTMO60（最大工作電流20A、最高工作電壓600V），在早期的變頻電控系統中大量使用。由于室外機CPU輸出的6路信號不能直接和模塊內部的輸入電路相連接，因此在室外CPU輸出端子與模塊輸入端子之間設有6個高速光耦，用來傳遞信號。
    模塊輸出端有U、V、W3個端子，每個輸出端對應一組橋臂，每組橋臂由上橋（P側）和下橋（N側）組成，因此信號輸入端子有6路，分別是U＋、U－、V＋、V－、W＋、W－。U＋、V＋、W＋輸入的信號控制3個上橋（即P側）IGBT開關管，U－、V－、W－輸入的信號控制3個下橋（即N側）IGBT開關管。
    由于模塊有6個輸入端子，因此室外機CPU有6個輸出信號端子，傳遞信號的光耦也是6個，室外機主板與模塊板的連接信號引線也是6根。
    2. 6路信號工作流程
    ①室外機CPU輸出6路信號→②光耦傳遞信號→③模塊放大信號→④壓縮機運行，如圖4-48所示。

    3．三菱PM20CTMO60引腳功能

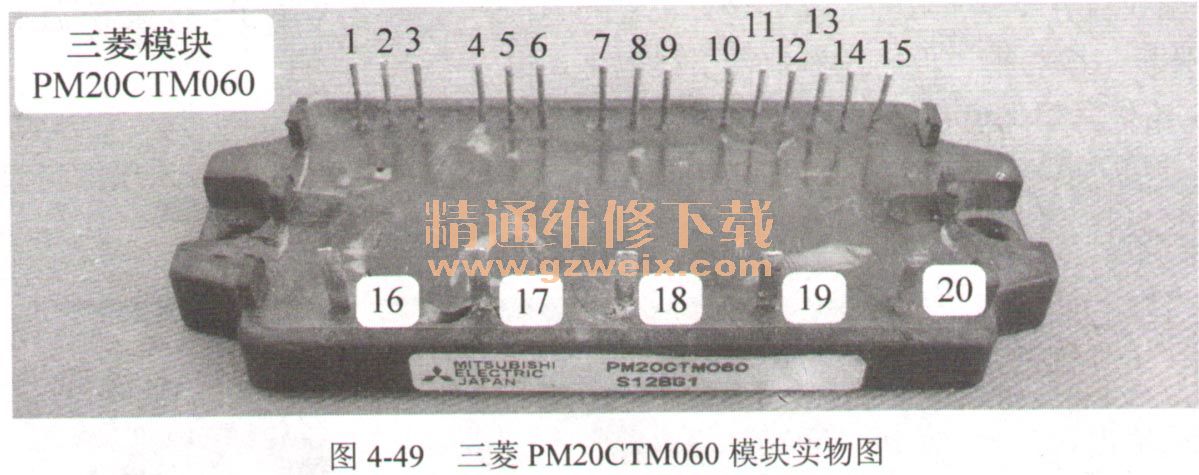

    三菱PM20CTMO60引腳功能見表4-21，實物圖如圖4-49所示，共有20個引腳，弱電一側有15個引腳，強電一側有5個引腳。



    弱電側有6個引腳為6路信號輸入，8個引腳為供電（（4路15V供電），1個引腳為保護信號輸出；強電側有2個引腳為直流300V輸入，3個引腳為U、V、W電壓輸出。
    4．工作原理

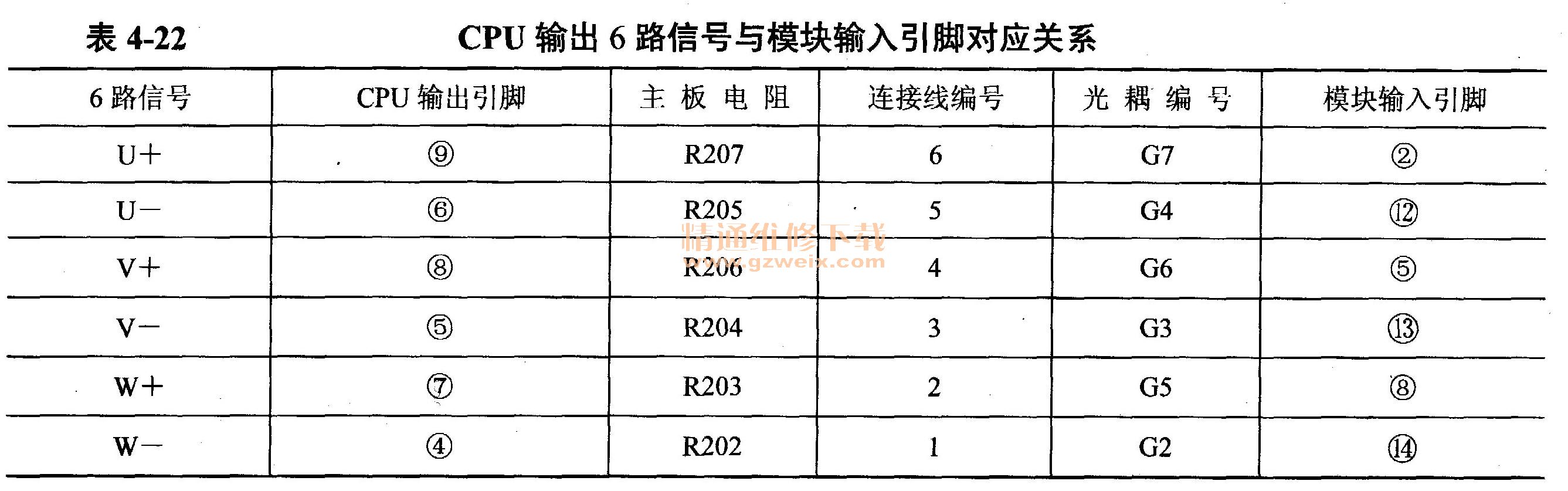

    圖4-50（a）所示為U相上橋IGBT驅動電路原理圖，圖4-50（b）所示為實物圖，表4-22為CPU輸出6路信號與模塊輸入引腳對應關系。



    室外機CPU輸出有規律的6路控制信號，經光耦送至模塊內部電路，驅動內部6個IGBT開關管有規律的導通與截止，將直流．300V電壓轉換為頻率可變的交流電壓，驅動壓縮機高頻或低頻的任意轉速運行。由于室外機CPU輸出6路信號控制模塊內部IGBT開關管的導通與截止，因此壓縮機轉速由室外機CPU決定，模塊只起一個放大信號時轉換電壓的作用。
    室外機CPU的④～⑨腳輸出6路信號，經連接引線送至模塊板上6個光耦初級的負極，光耦次級連接模塊的6個信號輸入端。
    6路信號傳送過程的工作原理相同，以U+（U相上橋驅動）信號為例說明。室外機CPU⑨腳輸出的驅動信號經電阻R207后，再經室外機主板與模塊板連接線中的6號引線送到模塊板上光耦G7初級的負極，次級的發射極連接模塊的②腳。如果室外機CPU輸出信號為高電平，G7初級無電壓使得次級截止，模塊②腳無驅動電壓輸入（為低電平），相應的U相上橋IGBT開關管截止；如室外機CPU輸出信號為低電平，G7初級發光二極管得電發光，使得次級光電三極管導通，直流15V電壓經次級至模塊的②腳（為高電平），相應的U相上橋IGBT開關管導通。由此可以看出，室外機CPU輸出的6路信號經光耦隔離、模塊內部放大后控制6個IGBT開關管按順序導通與截止，使得直流300V電壓轉換為頻率可調的三相模擬交流電壓。
    室外機CPU輸出的6路信號頻率變化非常快，萬用表直流電壓擋根本測量不出為高電平或低電平，只能判斷室外機CPU是否輸出信號。實測室外機主板與模塊板的引線電壓，6路信號相同，待機時為直流5V，壓縮機運行（無論高頻或低頻）時為直流4.5V.
    5．室外機主板和模塊板的連接線
    此連接線共有10根，引腳功能與作用見表4-23。


    連接線中有6根為6路信號線，信號由室外機主板輸出；1根為地線，由模塊板與室外機主板共用；1根為直流5v線，電壓由室外機主板輸出；1根為直流12V線，電壓由模塊板輸出；1根為模塊保護信號線，信號由模塊板輸出。

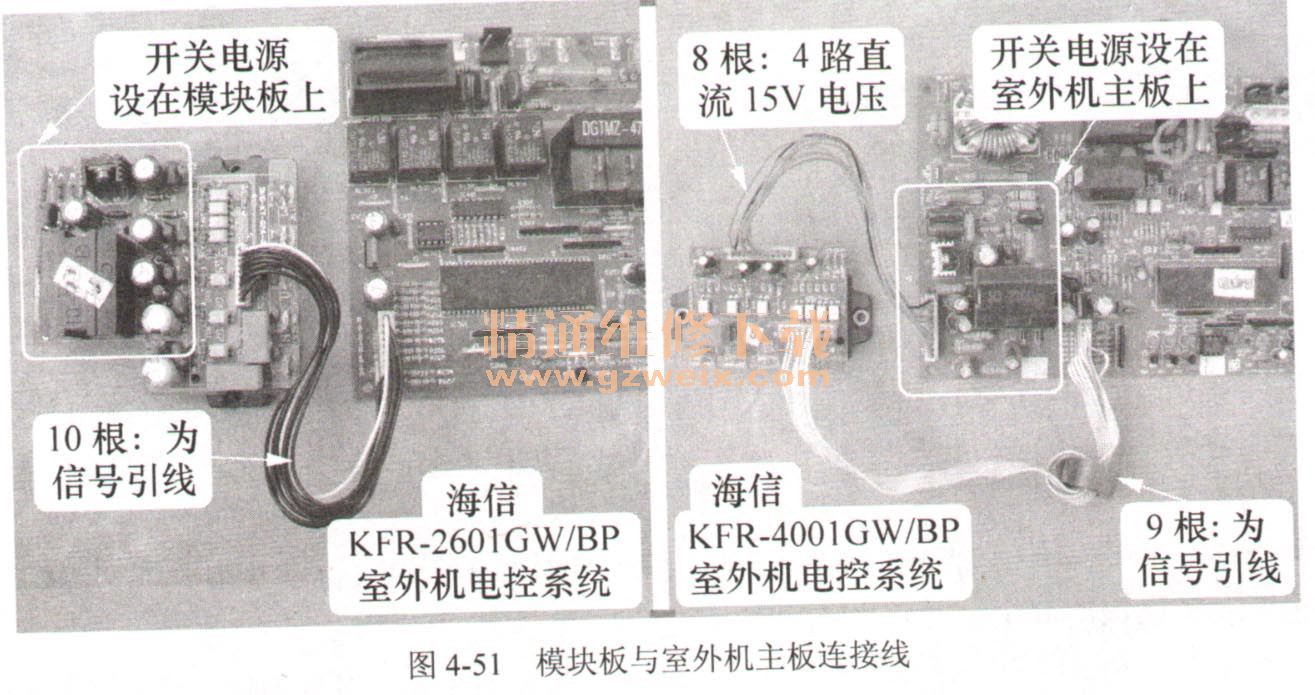

    早期變頻空調器室外機的電控系統中，即使模塊型號相同（三菱PM20CTMO60或PM30CTM060），開關電源電路設計位置也不同，連接線數量也一樣不相同，如圖4-51所示。

    本機開關電源電路設計在模塊板上，與室外機主板只有一束10根的連接線。海信KFR-4001 GWBP開關電源電路設計在室外機主板上，有兩束連接線：一束為信號連接線，有9根引線，作用與本機相同，只是少了1根直流12V電壓的引線；另一束為電源連接線，有8根引線，即4路直流15V電壓線，電壓由室外機主板輸出。
    說明：目前模塊的輸入引腳與室外機CPU可以直接連接，不再使用光耦傳送信號，并且室外機CPU與模塊設計在一塊電路板上，因此不再有6路信號的連接線。
    6．關鍵元器件和常見故障
    本電路的關鍵元器件是模塊，常見故障及測量方法詳見第1章第6節內容。
    7．限頻因素總結
    壓縮機運行時可以工作在高頻或低頻狀態，由室外機CPU輸出的6路信號決定。壓縮機工作在高頻狀態時可實現快速制冷；工作在低頻狀態時只能維持房間溫度，此時制冷效果會明顯下降。
    室外機CPU由于某種原因控制壓縮機低頻運行（限制壓縮機運行頻率，即限頻），則表現為制冷效果差的故障，現象為系統運行壓力高于正常值0.45MPa，運行電流約為額定值的一半。
    限頻因素總結如下。此處需要說明的是，在維修制冷或制熱效果差故障時，需要了解的壓縮機限頻保護原因，出現相應故障時排除即可，并不需要死記各種數據，因為不同廠家或同一廠家不同系列的電控系統，軟件和硬件設計也不相同。
   （1）遙控器設定溫度與房間溫度之差限制

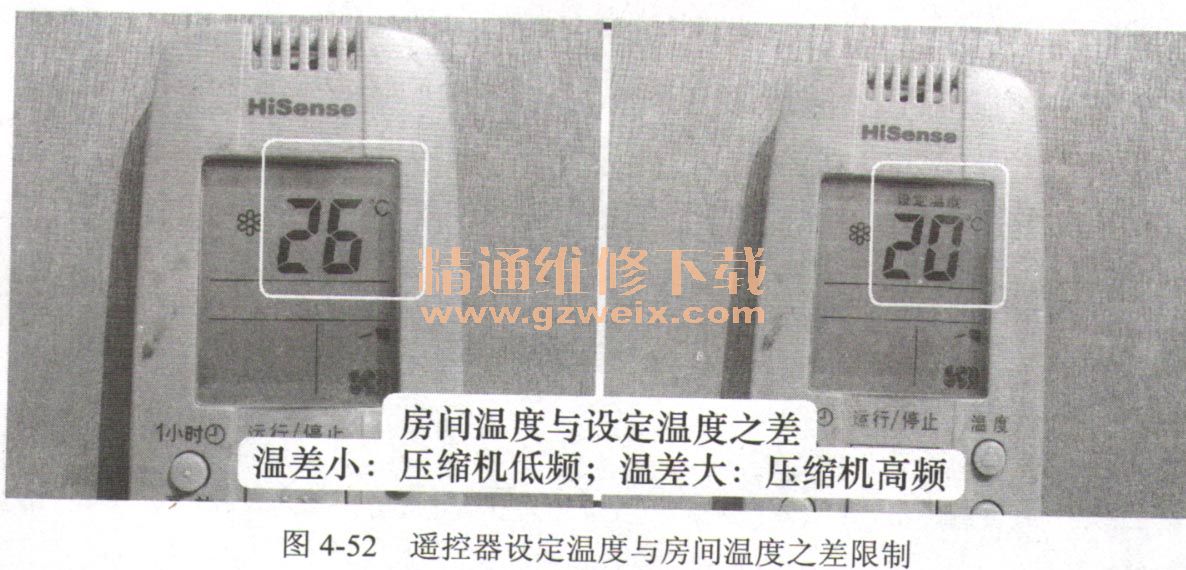

    遙控器設定溫度與房間溫度之差限制如圖4-52所示。

    ①設置目的：節能省電，變頻空調器必備的控制程序。
    ②控制內容：溫差大，壓縮機高頻；溫差小，壓縮機低頻；制冷時房間溫度低于設定溫度，或制熱時房間溫度高于設定溫度，壓縮機停機。
   （2）遙控器并用節電功能限制
    遙控器并用節電功能限制如圖4-53所示。

    ①設置目的：用電高峰時能與其他電器共同使用。
    ②控制內容：開啟此功能后，限制壓縮機運行頻率，使之不能工作在高頻狀態，控制壓縮機電流約為正常值的一半，從而降低空調器消耗功率。
   （3）室內風機轉速限制
    室內風機轉速限制如圖4-54所示。

    ①設置目的：制冷時室內風機為低風而壓縮機高頻運行，蒸發器表面溫度不能及時散出，使得回氣管溫度變低，容易使壓縮機液擊損壞，或者運行時蒸發器出現流水聲；制熱時蒸發器溫度太高，容易使壓縮機過載損壞。
    ②控制內容：室內機CPU根據室內風機轉速，確定是否對壓縮機進行限頻，如果風速為高風或中風，壓縮機按當前頻率運行；當室內風機為低風時，室外機CPU控制壓縮機降頻至一定頻率運行，只有風速轉換到高風或中風時才能解除限制。
