第三節 室內機單元電路
    海信KFR-26GW/11BP室內機主板單元電路和海信KFR-2601GW/BP相比，輸入部分的過零檢測電路、傳感器電路及輸出部分的指示燈電路有比較大的差別，本節作重點介紹；而其他單元電路基本相同，本節只是簡單介紹其工作原理，相關知識參見第3章內容，相同之處不再一一贅述。
    另外，遙控器兩者通用，工作原理也相同，本節不再敘述，相關知識參見第3章第6節內容。

    一、室內機單元電路方框圖
    圖5-20所示為室內機主板單元電路方框圖，圖中左側為輸入部分電路，右側為輸出部分電路。

    二、輸入部分電路
    1．應急開關電路
    圖5-21（a）所示為海信KFR 26GW/11BP應急開關電路原理圖，圖5-21（b）所示為實物圖。

    該電路的作用是無遙控器可以開啟和關閉空調器。CPU11腳為應急開關信號輸入引腳，正常即應急開關未按下時為高電平直流5V；在無遙控器需要開啟或關閉空調器時，按下應急開關的按鍵，11腳為低電平0V、CPU根據低電平時間長短進入各種控制程序。
    該電路的關鍵元器件、常見故障等相關知識參見第3章第3節的第一部分內容。
    2．遙控信號接收電路

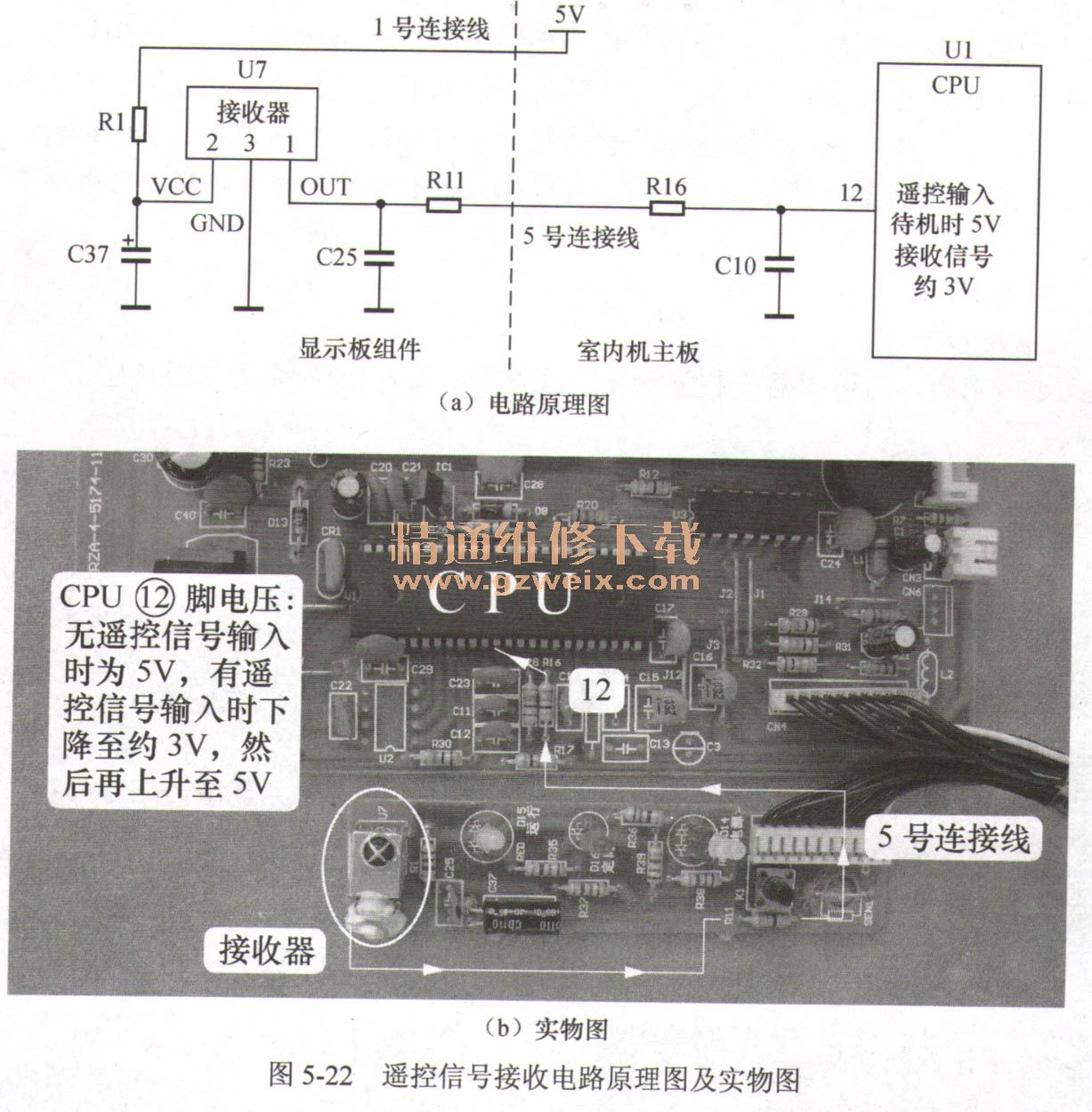

    圖5-22（a）所示為海信KFR-26GW/ 11 BP遙控信號接收電路原理圖，圖5-22（b）所示為實物圖。

   （1）工作原理
    該電路的作用是處理遙控器發送的信號并送至CPU相關引腳。遙控器發射含有經過編碼的調制信號，以38kHz為載波頻率發送至接收器，接收器將光信號轉換為電信號，并進行放大、濾波、整形，經電阻R11及R16送至CPU12腳，CPU內部電路解碼后得出遙控器的按鍵信息，從而對電路進行控制；CPU每接收到遙控信號后會控制蜂鳴器響一聲給予提示。
    該電路的關鍵元器件、測量接收器方法、常見故障等相關知識參見第3章第3節的第二部分內容。

  （2）早期和目前的接收器在出廠時的不同之處

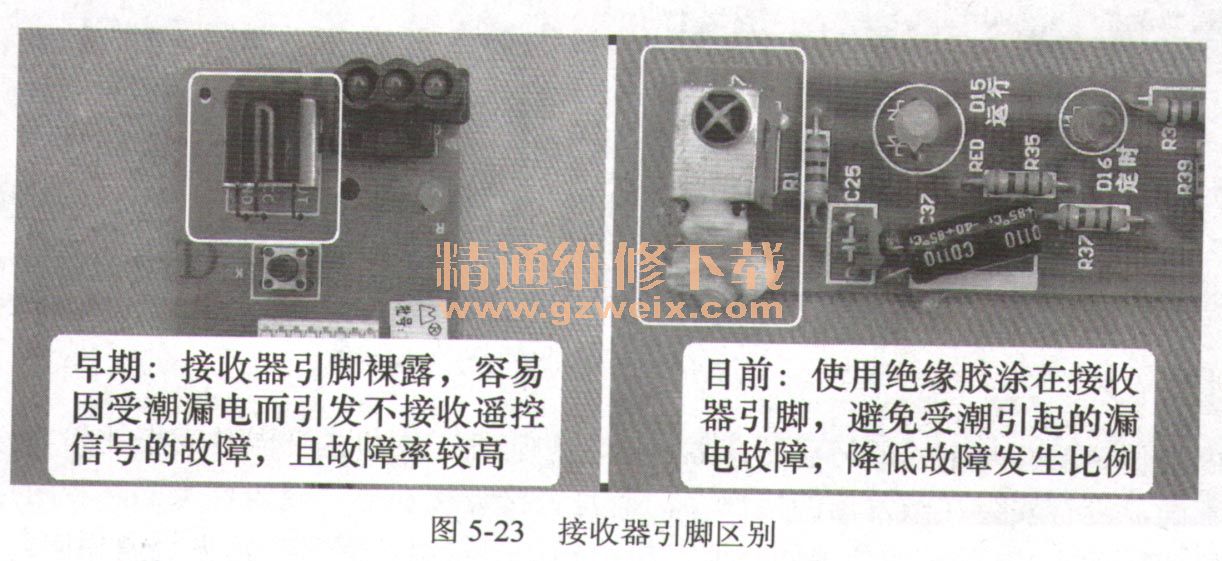

    圖5-23所示為早期和目前空調器中的接收器的引腳區別。

    早期大多數品牌空調器室內機顯示板組件上的接收器引腳裸露在外，容易因受潮引起接收器漏電，出現不能接收遙控信號的故障，并且這是一種通病，無論是變頻空調器或定頻空調器，在絕大部分空調器品牌中均會出現。
    實際上門檢修時，一般不用更換接收器，使用電吹風加熱接收器，或使用螺絲刀輕輕敲擊接收器表面，即可排除故障。但這是一種治標不治本的方法，空調器使用一段時間之后還會再次出現相同的故障，根治的方法就是在更換質量好的接收器后，在引腳表面涂上一層絕緣膠。目前出廠的大多數品牌空調器，接收器引腳均涂有絕緣膠，以降低不接收遙控信號故障的比例。
    3．傳感器電路
   （1）安裝位置

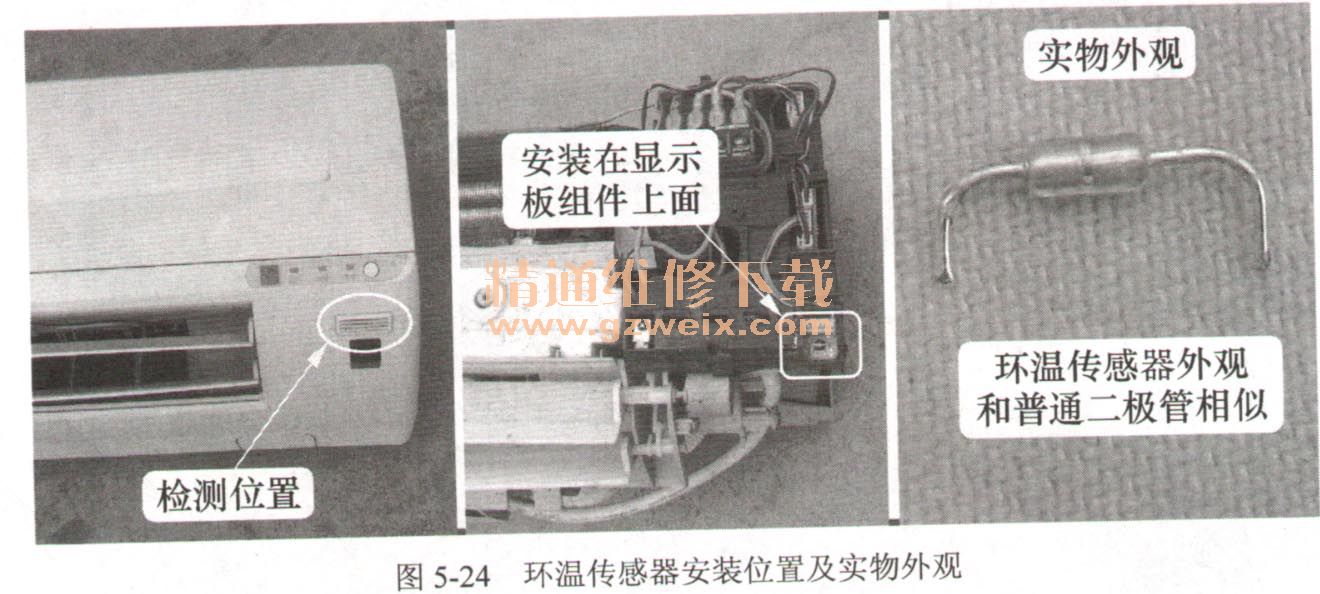

    圖5-24所示為環溫傳感器安裝位置及實物外觀，圖5-25所示為管溫傳感器安裝位置及實物外觀。



    室內機傳感器有兩個，即環溫傳感器和管溫傳感器。本機的環溫傳感器比較特殊，與常見機型不同，沒有安裝在蒸發器的進風面，而是直接焊接在顯示板組件上面（相對應主板沒有環溫傳感器插座），且實物外觀同普通二極管相似；管溫傳感器與常見機型相同。
    （2）工作原理

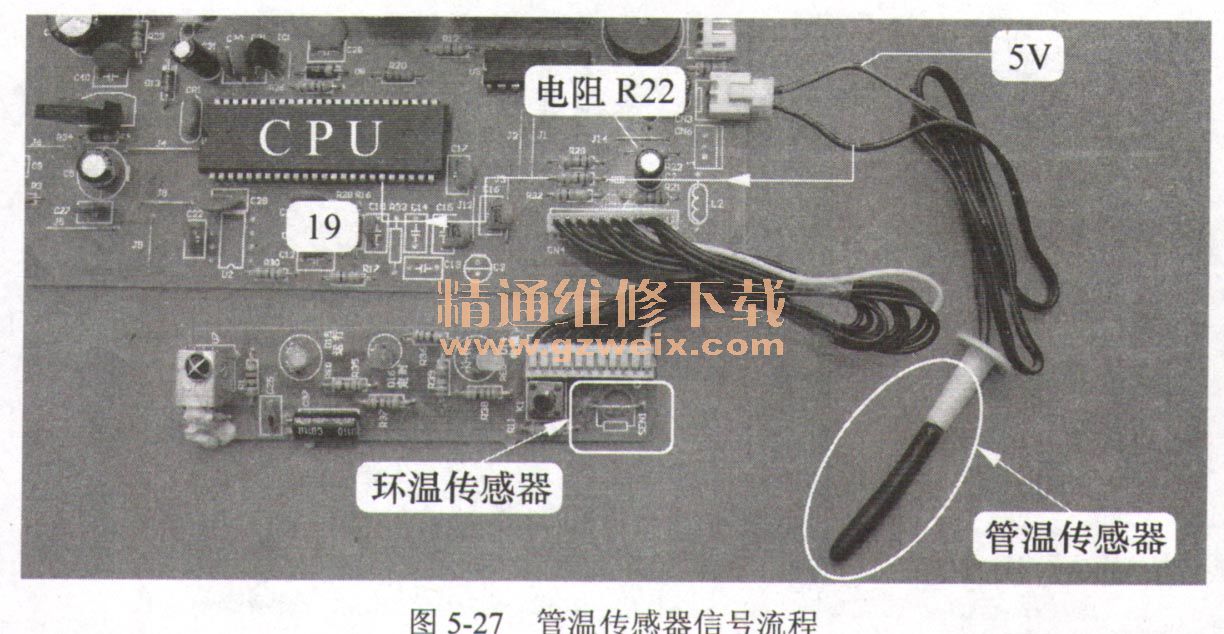

    圖5-26所示為海信KFR-26GW/11BP傳感器電路原理圖，圖5-27所示為管溫傳感器信號流程。



    室內機CPU的20腳檢測室內環溫傳感器溫度，19腳檢測室內管溫傳感器溫度，兩路傳感器工作原理相同，均為傳感器與偏置電阻組成分壓電路，傳感器為負溫度系數（NTC）的熱敏電阻。以室內管溫傳感器電路為例，如蒸發器溫度由于某種原因升高，室內管溫傳感器溫度也相應升高，其阻值變小，根據分壓電路原理，分壓電阻R22分得的電壓也相應升高，輸送到CPU19腳的電壓升高，CPU根據電壓值計算得出蒸發器的實際溫度，并與內置的數據相比較，對電路進行控制。假如在制熱模式下，計算得出的溫度大于78℃，則控制壓縮機停機，并顯示故障代碼。
    該電路的傳感器特性、電路組成與作用、溫度與電壓對應表、常見故障、傳感器檢測方法等相關知識參見第3章第3節的第三部分內容。

    4．過零檢測電路
   （1）作用
    該電路的作用為CPU提供電源電壓的零點信號，以便CPU在零點附近驅動光耦可控硅的導通角，通過軟件計算出電源供電是否存在瞬時斷電的故障。本機主板供電使用開關電源，過零檢測電路的取樣點為交流220V。
    說明：如果室內機主板使用變壓器降壓型電源電路，則過零檢測電路取樣點為變壓器次級整流電路的輸出端。兩者電路設計思路不同，使用的元器件及檢測點也不相同，但工作原理類似，所起的作用是相同的。

   （2）工作原理
    圖5-28（a）所示為海信KFR 26GW/11BP過零檢測電路原理圖，圖5-28（b）所示為實物圖。

    從電路原理圖可以看出，本機過零檢測電路與海信KFR-2601 GWBP室外機瞬時停電檢測電路基本相同（第4章第3節的第四部分內容），工作原理也基本相同，只是所起的作用不同。
    電路主要由電阻R4、光耦PC3等主要元器件組成。交流電源處于正半周即L正、N負時，光耦PC3初級得到供電，內部發光二極管發光，使得次級光電三極管導通，5V電壓經PO次級、電阻R30為CPU⑩腳供電，為高電平5V；交流電源為負半周即L負、N正時，光耦PC3初級無供電，內部發光二極管無電流通過不能發光，使得次級光電三極管截止，CPU⑩腳經電阻R30、R3接地，引腳電壓為低電平0V。
    交流電源正半周和負半周極性交替變換，·光耦反復導通、截止，在CPU⑩腳形成100Hz脈沖波形，CPU內部電路通過處理，檢測電源電壓的零點及供電是否存在瞬時斷電。
    交流電源頻率為每秒50Hz，每1Hz為一周期，一周期由正半周和負半周組成，也就是說CPU⑩腳電壓每秒變化100次，速度變化極快，萬用表顯示值不為跳變電壓而是穩定的直流電壓，實測⑩腳電壓為2.2V，光耦PC3初級為0.2V。
（3）常見故障
    CPU⑩腳正常時為跳變電壓，常見故障為電阻R4開路、光耦PC3初級發光二極管開路或內部光源傳送不正常，次級一直處于截止狀態，使CPU⑩腳恒為低電平0V，開機后室內風機不能運行，整機也不工作，并報“瞬時停電” 或“無過零信號”的故障代碼。
    5．霍爾反饋電路

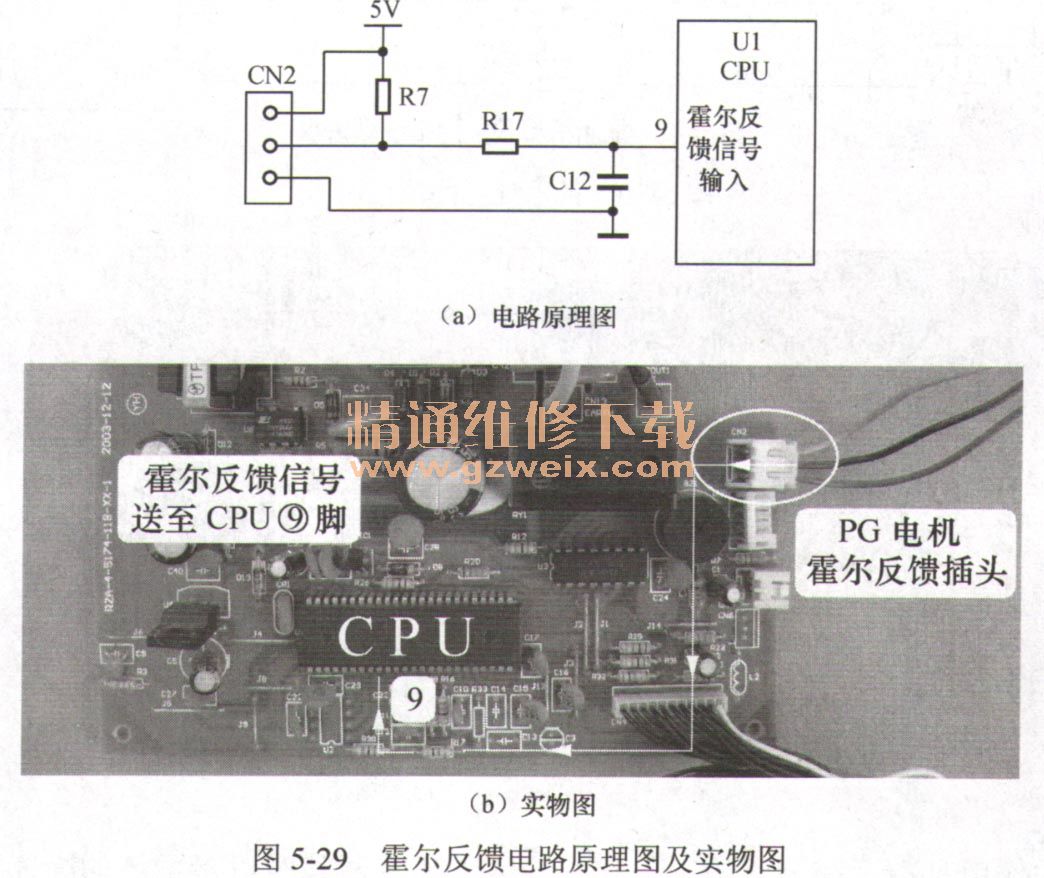

    圖5-29（a）所示為海信KFR 26GW/11BP霍爾反饋電路原理圖，圖5-29（b）所示為實物圖。

    PG電機旋轉一圈，內部霍爾元件會輸出一個脈沖信號或幾個脈沖信號（廠家不同，脈沖數量不同），CPU根據脈沖信號數量計算出實際轉速。
    該電路的作用是向CPU提供代表PG電機實際轉速的霍爾信號，由PG電機內部霍爾反饋元件、電阻R7/R17、電容C12和CPU的⑨腳組成。
    PG電機內部設有霍爾元件，旋轉時輸出端輸出霍爾信號，通過CN2插座、電阻R17提供給CPU⑨腳，CPU內部電路計算出實際轉速，與目標轉速相比較，如有誤差通過改變光耦可控硅導通角，從而改變PG電機工作電壓，使實際轉速與目標轉速相同。
    PG電機停止運行時，根據內部霍爾元件位置不同，霍爾反饋插座的信號引針電壓即CPU⑨腳電壓為5V或0V; PG電機運行時，不論高速還是低速，電壓恒為2.5V，即供電電壓5V的一半。
    該電路的常見故障及霍爾元件檢查方法等相關知識參見第3章第5節第五部分的內容。
