第二節 海信KFR-26GW/11BP通信電路
    本節以海信KFR-26GW/11BP交流變頻空調器為例，介紹目前主板通信電源使用直流24V電壓的通信電路，這也是目前最常見的通信電路形式，在所有品牌的變頻空調器中均有應用，只是有些品牌的電路做一些修改，但工作原理完全一樣。

    一、電路組成
    完整的通信電路由室內機主板CPU、室內機通信電路、室內外機連接線、室外機主板CPU、室外機通信電路組成。
    1．主板

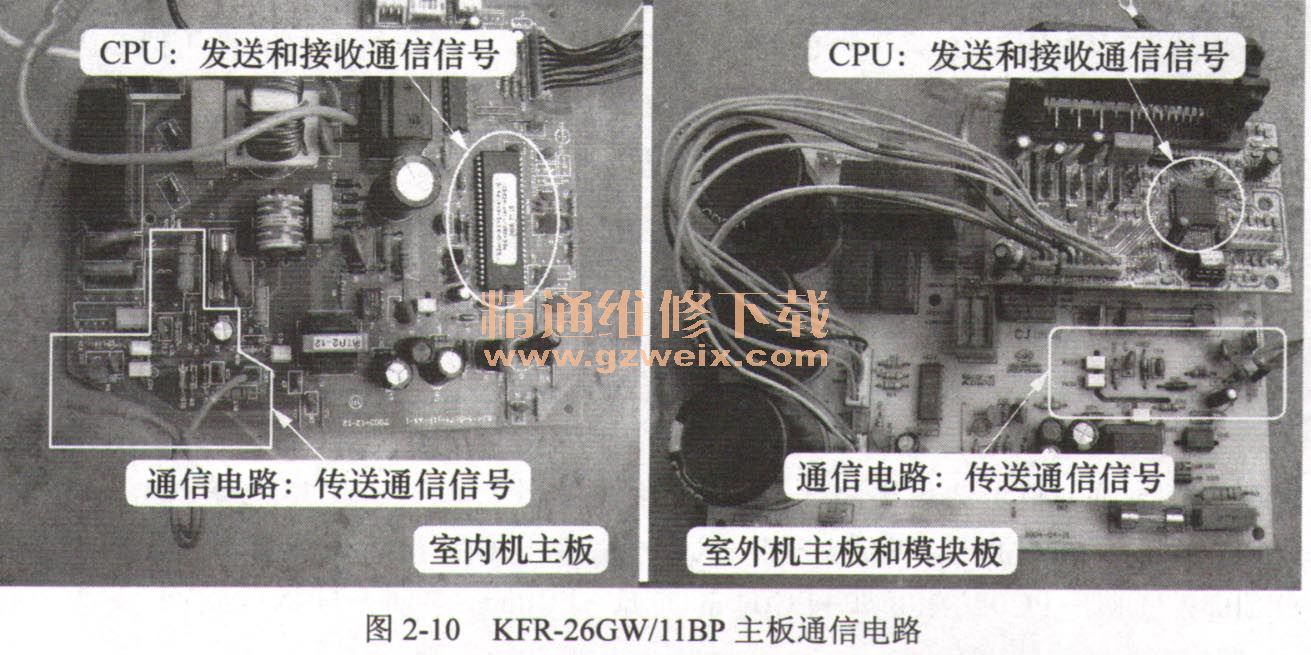

    如圖2-10所示，室內機主板CPU的作用是產生通信信號，該信號通過通信電路傳送至室外機主板CPU，同時接收由室外機主板CPU反饋的通信信號并做處理；室外機主板CPU的作用與室內機主板CPU相同，也是發送和接收通信信號。

    2．室內外機連接線
    如圖2-11所示，變頻空調器室內機和室外機共有4根連接線，作用分別是：1號L為相線、2號N為零線、3號為地線、4號Si為通信線。

    L與N接交流220V電壓，由室內機輸出為室外機供電，此時N為零線；S與N為室內機和室外機的通信電路提供回路，Si為通信信號引線，此時N為通信電路專用電源（直流24V）的負極，因此N同時有雙重作用。在接線時室內機L與N和室外機接線端子應相同，不能接反，否則通信電路不能構成回路，造成通信故障。

    二、通信電路工作原理
    圖2-12所示為海信KFR-26GW/11BP通信電路原理圖。從圖中可知，室內機CPU22腳為發送引腳、27腳為接收引腳，PC1為發送光耦、PC2為接收光耦；室外機CPU49腳為發送引腳、26腳為接收引腳，PC02為發送光耦、PC03為接收光耦。

    1．直流24V電壓形成電路
    通信電路電源使用專用的直流24V電壓，設在室內機主板，實物圖如圖2-13所示。電源電壓經相線L由電阻R10降壓、D6整流、C6濾波，在穩壓管D11（穩壓值24V）兩端形成直流24V電壓，為通信電路供電，N為直流24V電壓的負極。

    2．室內機發送信號、室外機接收信號過程
    信號流程如圖2-14所示。

    通信電路處于室內機CPU發送信號、室外機CPU接收信號狀態時，首先室外機CPU）腳為低電平，發送光耦PC02初級發光二極管兩端的電壓約1.1V，使得次級光電三極管一直處于導通狀態，為室內機CPU發送信號提供先決條件。
    若室內機CPU 42腳為低電平信號，發送光耦PC1初級發光二極管得到電壓，使得次級側光電三極管導通，整個通信環路閉合。信號流程如下：直流24V電壓→PC1的④腳→PC1的③腳→PC2的①腳→PC2的②腳→D9→R15→室內外機通信引線SI→PTC電阻TH01→R16→D05→PCO2的④腳→PC02的③腳→PC03的①腳→PC03的②腳→N構成回路，室外機接收光耦PC03初級在通信信號的驅動下得電，次級光電三極管導通，室外機CPU 22腳經電阻R13、PC03次級接地，電壓為低電平。
    若室內機CPU 42腳為高電平信號，PC1初級無電壓，使得次級光電三極管截止，通信環路斷開，室外機接收光耦PC03初級無驅動信號，使得次級光電三極管截止，5V電壓經電阻R15、R13為CPU 22腳供電，電壓為高電平。
    由此可以看出，室外機接收光耦PC03所輸出至CPU 22腳的脈沖信號，就是室內機CPU 42腳經發送光耦PC02輸出的驅動脈沖。根據以上原理，實現了由室內機發送信號、室外機接收信號的過程。
    一旦室外機出現異常狀況，在相應的字節中就會出現與故障內容相對應的編碼內容，通過通信電路傳至室內機CPU，室內機CPU針對故障內容立即發出相應的控制指令，整機電路就會出現相應的保護動作。同樣，當室內機電路檢測到異常時，室內機CPU也會及時發出相對應的控制指令至室外機CPU，以采取相應的保護措施。
    3．室外機發送信號、室內機接收信號過程
    信號流程如圖2-15所示。

    通信電路處于室外機CPU發送信號、室內機CPU接收信號狀態時，首先室內機CPU 42腳為低電平，使PC1次級光電三極管一直處于導通狀態，室內機接收光耦PC2的①腳恒為直流24V，為室外機CPU發送信號提供先決條件。
    若室外機CPU發送的脈沖通信信號為低電平，發送光耦PC02初級發光二極管得到電壓，使得次級光電三極管導通，通信環路閉合，室內機接收光耦PC2初級也得到驅動電壓，次級光電三極管導通，室內機CPU 41腳經PC2次級接地，電壓為低電平。
    當室外機CPU發送的脈沖通信信號為高電平時，PC02初級兩端的電壓為0v，次級光電三極管截止，通信環路斷開，室內機接收光耦PC2初級無驅動電壓，次級截止，5V電壓經電阻R6為CPU 41腳供電，電壓為高電平。
    由此可見，室內機CPU 41腳即通信信號接收引腳電壓的變化，由室外機CPU⑥腳即通信信號發送引腳的電壓決定。根據以上原理，實現了室外機CPU發送信號、室內機CPU接收信號的過程。
    室內機和室外機CPU輸出的通信信號均為脈沖電壓，通常在0～5V之間變化。光耦初級發光二極管的電壓也是時有時無，有電壓時次級光電三極管導通，無電壓時次級光電三極管截止，通信回路由于光耦次級光電三極管的導通與截止，工作時也是時而閉合時而斷開，因而通信回路工作電壓為跳動變化的電壓。
    測量通信電路電壓時，使用萬用表直流電壓擋，黑表筆接N端子、紅表筆接Si端子。根據圖2-2所示的通信電路簡圖，可得出以下結果。
    ① 內機發送光耦RC1次級光電三極管截止、室外機發送光耦PC1次級光電三極管導通，直流24V電壓供電斷開，此時N與Si端子電壓為直流0V。
    ②RC1次級導通、PC1次級導通，此時相當于直流24V電壓對串聯的翰和Rw電阻進行分壓。在KFR-26GW/11 BP的通信電路中，RN =R15=3KΩ，Rw=R16=4.7kΩ，此時測量N與Si端子的電壓相當于測量Rw兩端的電壓，根據分壓公式Rw/（RN +Rw）×24V可計算得出，約等于15V。
    ③RC1次級導通、PC1次級截止，此時N與Si端子電壓為直流24V。

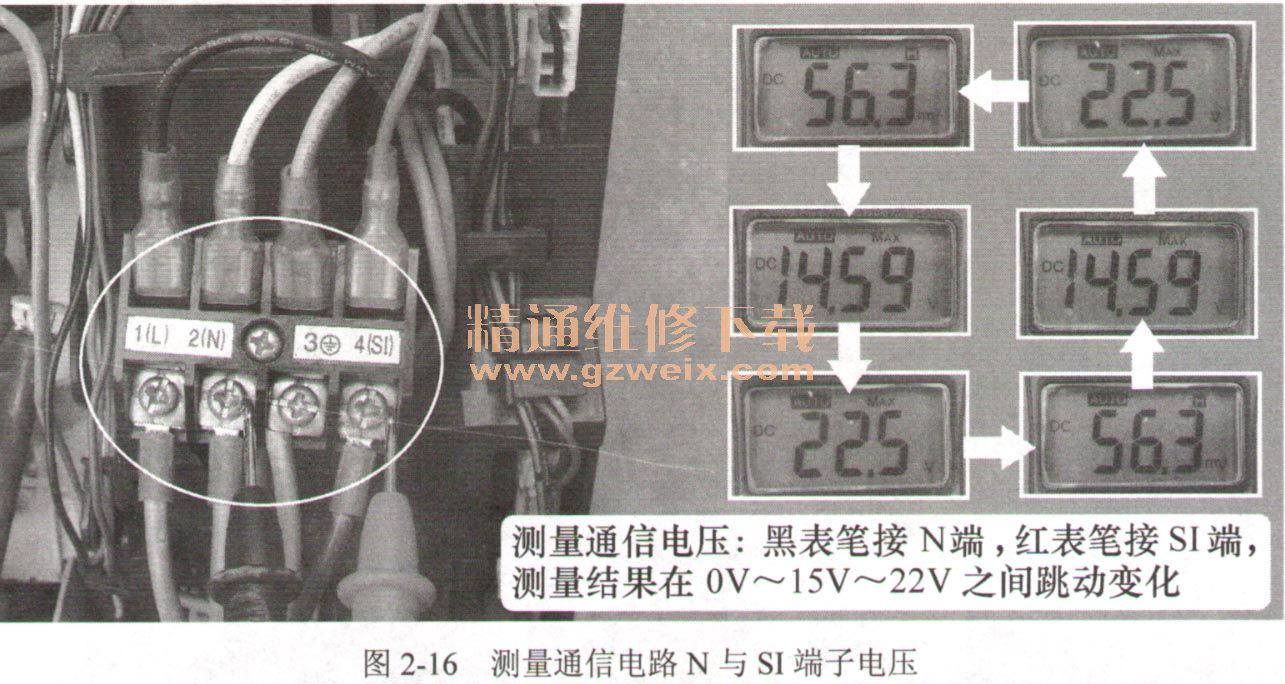

    根據以上結果得出的結論是：測量通信回路電壓即N與Si端子，理論的通信電壓變化范圍為0V～15V～24V，但是實際測量時，由于光耦次級光電三極管導通與截止的轉換頻率非常快，萬用表顯示值通常在0～22V之間變化，如圖2-16所示。
