第五節 特殊電氣元器件
    特殊電氣元器件是變頻空調器電控系統中比較重要的元器件，在定頻空調器電控系統中沒有使用。這類元器件工作在大電流下，比較容易損壞。本節將對特殊電氣元器件的作用、實物外觀、測量方法等作簡單說明。
    一、直流電機
    注：本節所示的直流電機，為三菱重工KFR-35GW/AIBP全直流變頻空調器上所使用。
    1．作用
    直流電機用于全直流變頻空調器的室內風機和室外風機，實物外觀及安裝位置如圖1-46所示，作用及安裝位置和普通定頻空調器室內機的PG電機、室外機的軸流電機相同。

    室內直流電機帶動貫流風扇運行，制冷時將蒸發器產生的冷量輸送到室內。
    室外直流電機帶動軸流風扇運行，制冷時將冷凝器產生的熱量排放到室外，吸入自然空氣為冷凝器降溫。
    2．引線作用及工作原理
   （1）引線作用
    實物如圖1-47所示，室內直流電機、室外直流電機的工作原理及插頭引線作用相同。

    直流電機插頭共有5根引線：1號為直流300V電壓正極引線，2號為直流電壓地線，3號為直流15V電壓正極，4號為驅動控制引線，5號為轉速反饋引線。
   （2）工作原理
    直流電機的工作原理與直流變頻壓縮機基木相同，只不過將變頻模塊和控制電路封裝在電機內部，組成一塊電路板，變頻模塊供電電壓為直流300V，控制電路供電電壓為直流15V、均由主板提供。
    主板CPU輸出含有轉速信號的驅動電壓，經光耦耦合由4號引線送入直流電機內部控制電路，處理后驅動變頻模塊，將直流300V電壓轉換為繞組所需要的電壓，直流電機開始運行，從而帶動貫流風扇（室內直流電機）或軸流風扇（室外直流電機）旋轉運行。
    直流電機運行時5號引線輸出轉速反饋信號，經光耦耦合后送至主板CPU，主板CPU適時監測直流電機的轉速，與內部存儲的目標轉速相比較，如果轉速高于或低于目標值，主板CPU調整輸出的脈沖電壓值，直流電機內部控制電路處理后驅動變頻模塊，改變直流電機繞組的電壓，轉速隨之改變，使直流電機的實際轉速與目標轉速保持一致。
    說明：直流電機輸入的直流300V電壓，室內直流電機由交流220V整流濾波后直接提供，實際電壓值一般恒為直流300V；室外直流電機則取自功率模塊的P、N端子，實際電壓值隨壓縮機轉速變化而變化，壓縮機低頻運行時電壓高，高頻運行時電壓低，電壓范圍通常在直流240～300V之間。
    3．直流電機與交流電機對比

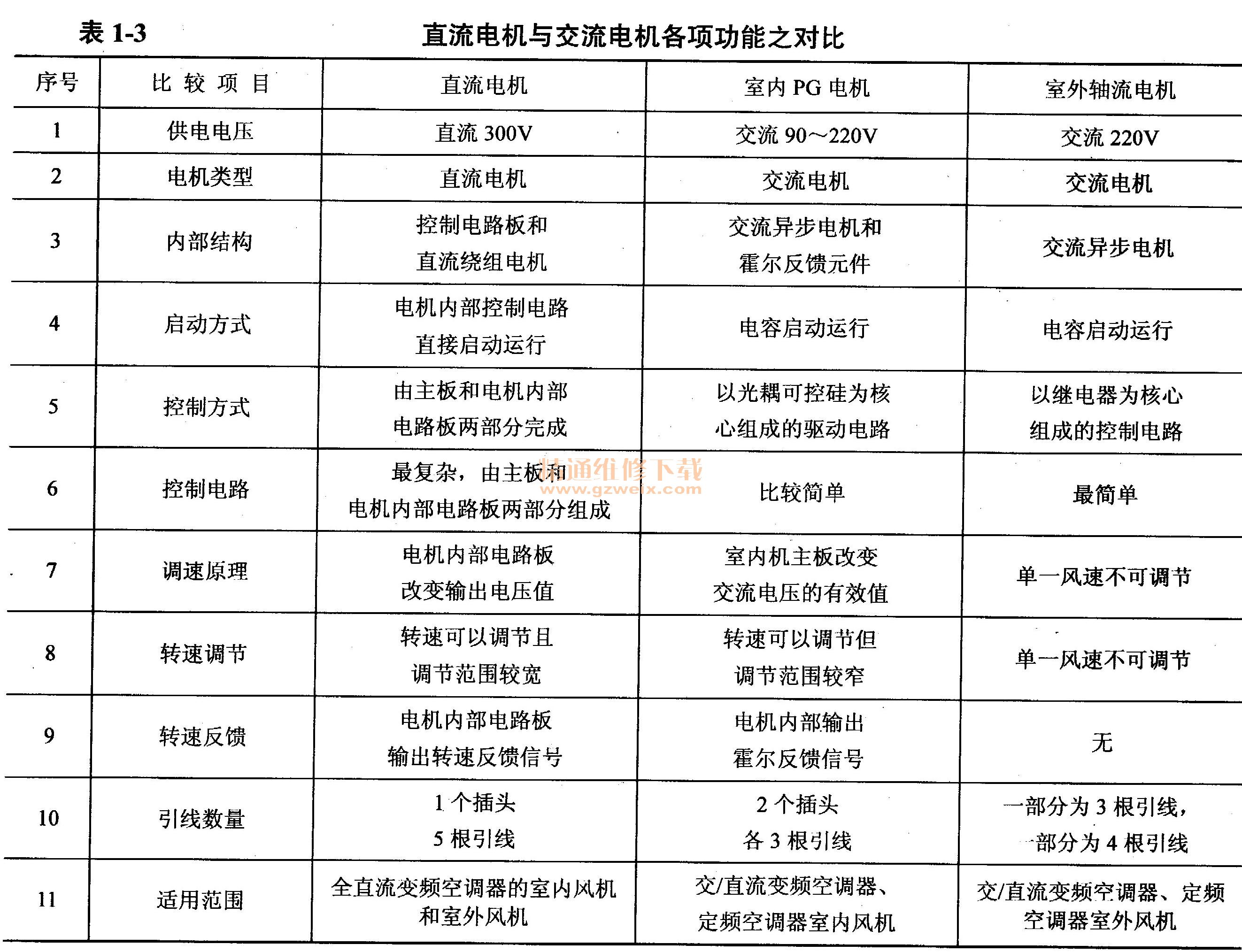

    雖然真流電機與室內PG電機、室外軸流電機（二者為交流電機）的作用及安裝位置均相同，但工作原理完全不同，是兩種不同形式的電機，以室內直流電機、室內PG電機、室外軸流電機（單速）為例進行比較，區別見表1-3。

    4．測量方法
    由于直流電機由電路板和電機繞組兩部分組成，繞組引線與內部電路板連接，因此不能像交流電機那樣，使用萬用表電阻擋通過測量電機繞組線圈的阻值就可以判斷是否正常，也就是說，依靠萬用表電阻擋測量直流電機的方法不準確，容易引起誤判。準確的方法是，在主板通電時測量插頭引線之間電壓，根據電壓值判斷。
   （1）電阻法
    使用萬用表電阻擋測量直流電機的5根引線之間的阻值，只有兩組引線有阻值，見表1-4，其余均為無窮大。

   （2）直流電壓法
    測量時使用萬用表直流電壓擋，由于直流電機的直流300V電壓的地線與主板上直流5V電壓的地線不相連（即不是同一個地線），因此在測量時要注意地線的選擇。
    室內直流電機和室外直流電機的測量方法及判斷結果相同，本節以室內直流電機為例進行說明。
    ①測量直流300V和直流15V電壓

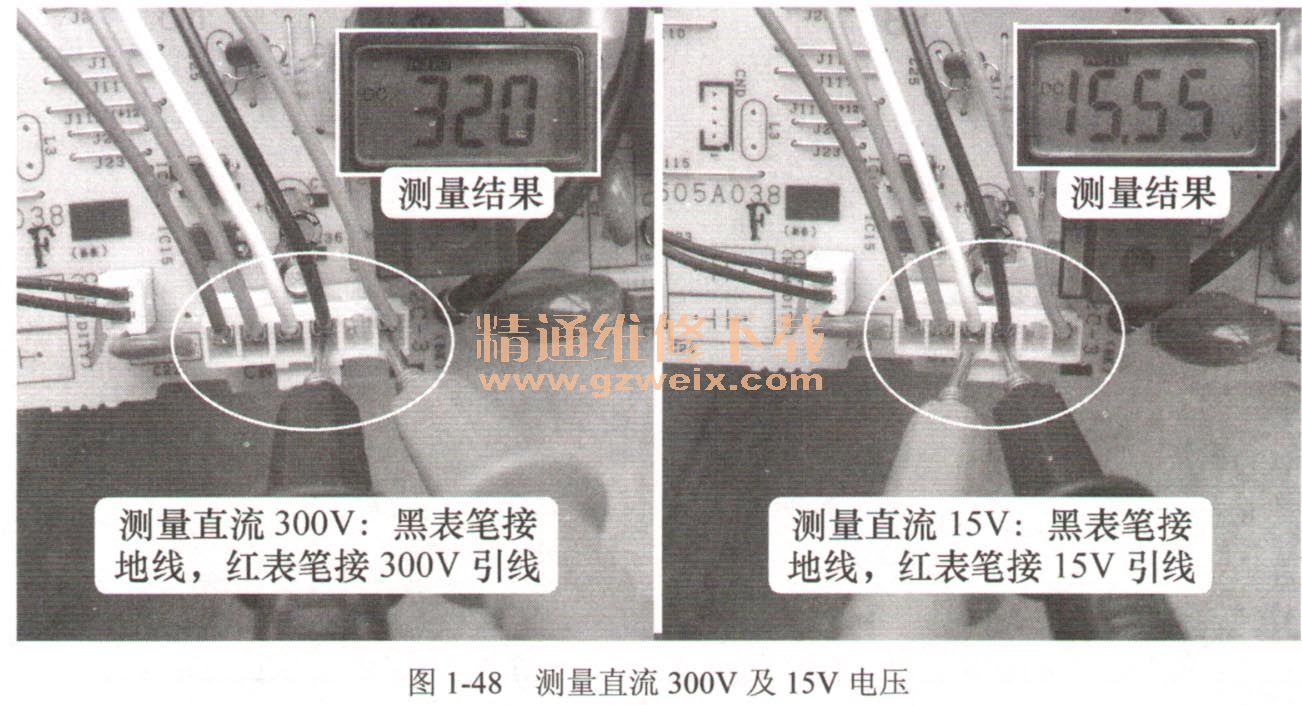

    實物如圖1-48所示。由于直流電機供電由主板提供，如果主板未供電或供電電壓不正常，即使直流電機正常也不能運行，因此應首先測量上述兩個電壓值。

    測量結果為直流300V和直流15V，說明主板供電電路正常。如果電壓值為0v或低于正常值較多，說明主板供電電路出現故障，可以更換主板試機。
    ②電機不運行故障，開機測量驅動控制引線電壓

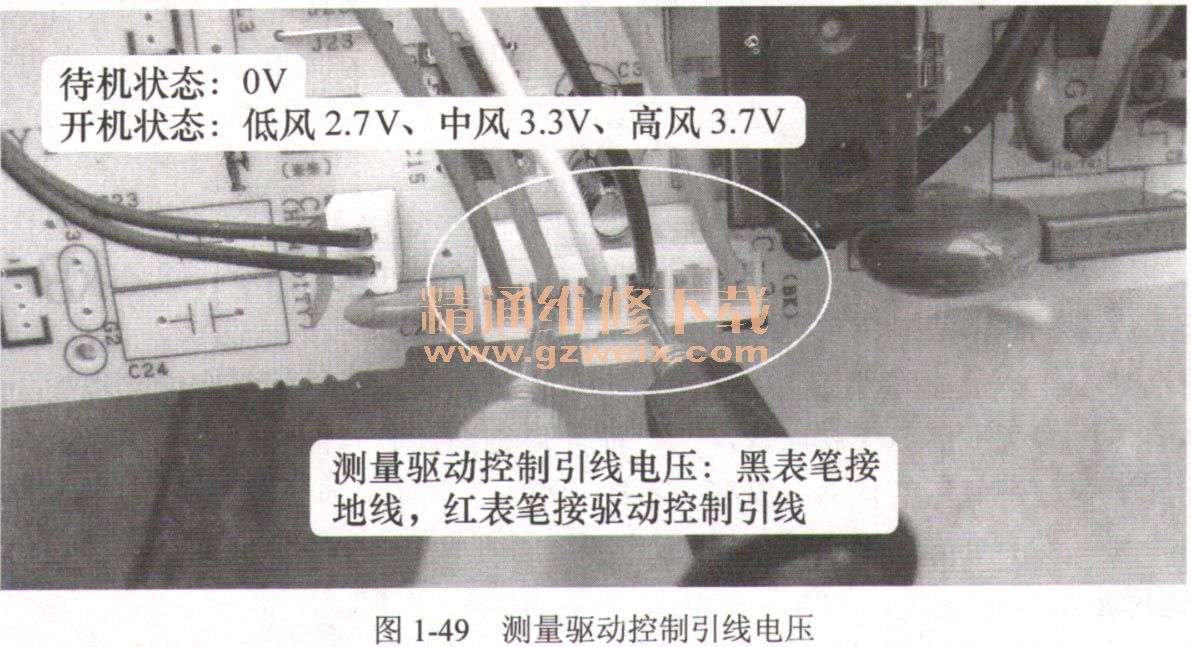

    實物如圖1-49所示。使用遙控器開機，主板CPU輸出的驅動電壓經光耦耦合，由驅動控制引線（4號）送至直流電機內部電路板。4號引線正常電壓：低風2.7V，中風3.3V，高風3.7V；如果遙控器關機即處于待機狀態，電壓為0V。

    直流電機不運行時，如實測電壓值與上述電壓值相同，說明主板輸出驅動電壓正常，在直流300V和15V電壓正常的前提下，可以判斷為直流電機損壞。如在待機和開機狀態下電壓均為0v，則說明是主板故障，可更換試機。
    ③電機運行正常，但開機后馬上關機，報“室內風扇電機異常”的故障代碼

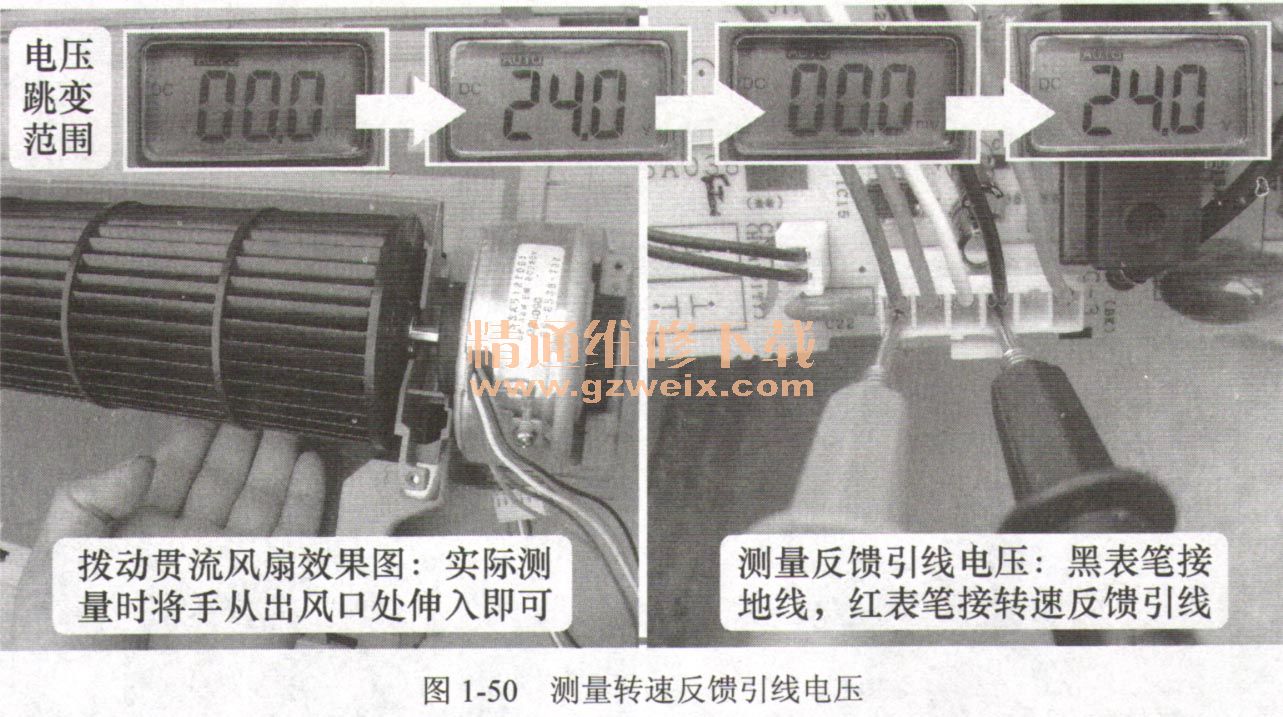

    關機但不拔下電源插頭，測量轉速反饋引線（5號）電壓：實物如圖1-50所示，用手撥動貫流風扇，正常為跳變電壓，即0V～24V～0V～24V變化。正常的直流電機在運行時，轉速反饋引線電壓約為直流11V。

    如果測量結果符合上述特點，說明直流電機正常，故障為主板轉速反饋電路損壞，可更換主板試機。
    如果旋轉貫流風扇時顯示值一直為0V或24V或其他數值，則說明直流電機內部電路板上的轉速反饋電路損壞，可更換直流電機試機。
    說明：直流電機轉速反饋故障的檢查方法和定頻空調器室內風機為PG電機的檢查方法一樣，待機狀態下旋轉貫流風扇時均為跳變電壓，運行時則恒為一定值。
    5．常見故障
    常見故障是電機不運行或運行時無轉速反饋信號，故障判斷方法見上述內容。
