一、通信信號傳輸過程及特點
    ①室內機主板CPU上電后發送信號引腳就開始發送信號，因此在室內機上電后但未開機的情況下（即室內機主板未向室外機供電），萬用表直流電壓擋測量接線端子上N與S端的電壓為直流24V，并且有輕微跳動變化的過程。
    ②室內機向室外機供電后，如室外機CPU未接收到室內機CPU發送的通信信號，則發送信號引腳（23腳）恒為低電平，使發送光耦（PC02）初級發光二極管兩端電壓恒為1.1V，次級光電三極管導通，為接收通信信號提供必要的條件。
    ③如果室外機CPU22腳接收到室內機發送的通信信號，則會控制發送信號引腳（23腳）立即發送信號至室內機CPU。
    ④通信信號發送順序：室內機CPU發送信號一室外機CPU接收信號→室外機CPU發送信號→室內機CPU接收信號→室內機CPU發送信號……完成通信信號的循環過程。
    ⑤在傳送過程中，如果某一環節出現斷路，則會在下一環節表現出來，如室內機CPU未發送信號，室內機發送光耦初級電壓則不會是跳變電壓；再比如室內機發送的信號由于通信回路發生斷路等原因，不能傳送到室外機接收光耦的初級，則其兩端電壓為直流0V而非跳變電壓。
    因此，在維修變頻空調器故障過程中，如果判定故障點在通信回路，可以對通信回路分段檢查，根據電壓變化過程找出故障部位并排除。

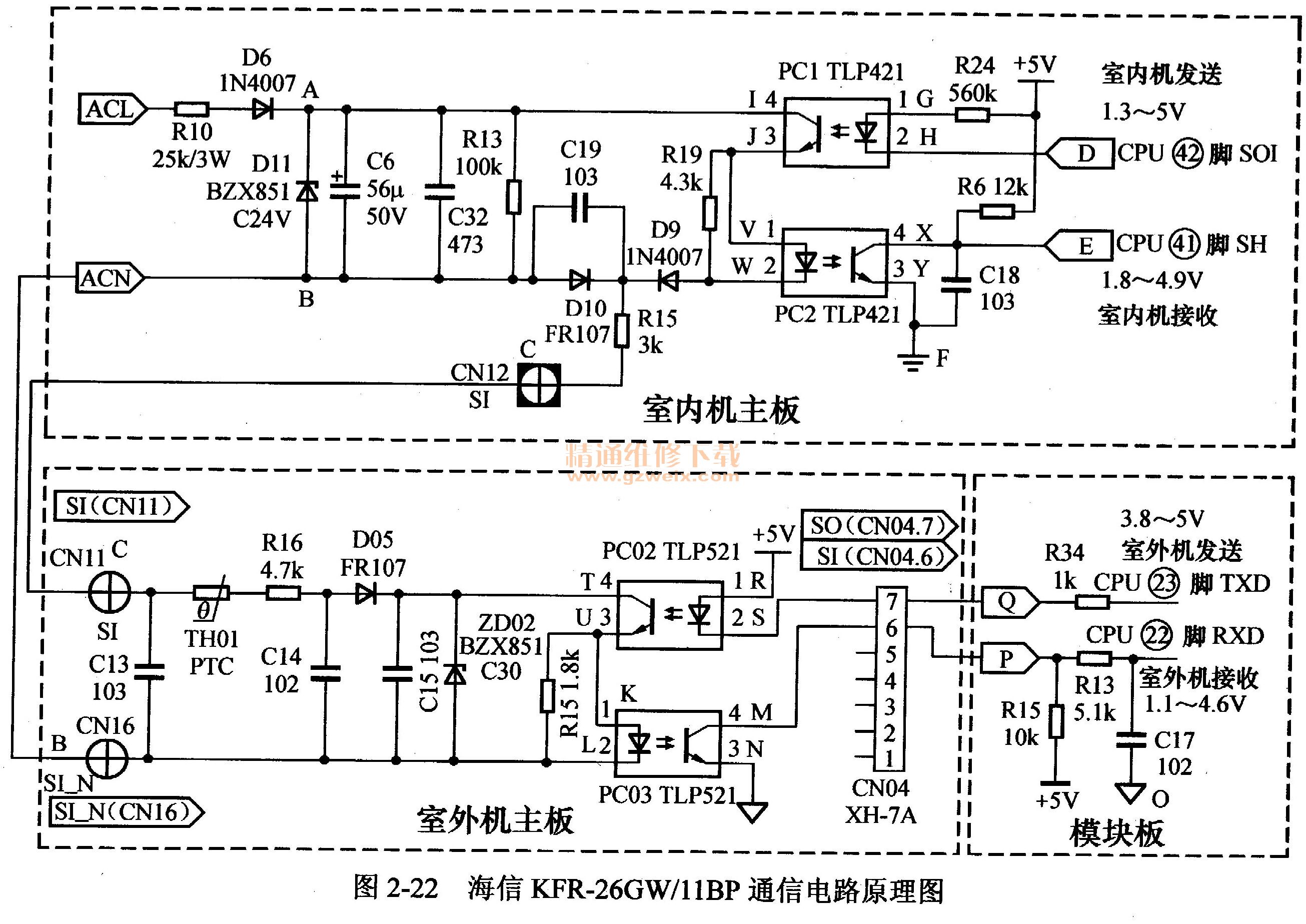

    測試前提：室內機和室外機的接線端子引線相對應，變頻空調器處于開機狀態，且室內機主板和室外機主板的直流5V和12V電壓均正常，電路原理圖如圖2-22所示，測量時使用萬用表直流電壓擋。

    二、根據N與SI端電壓判斷故障部位

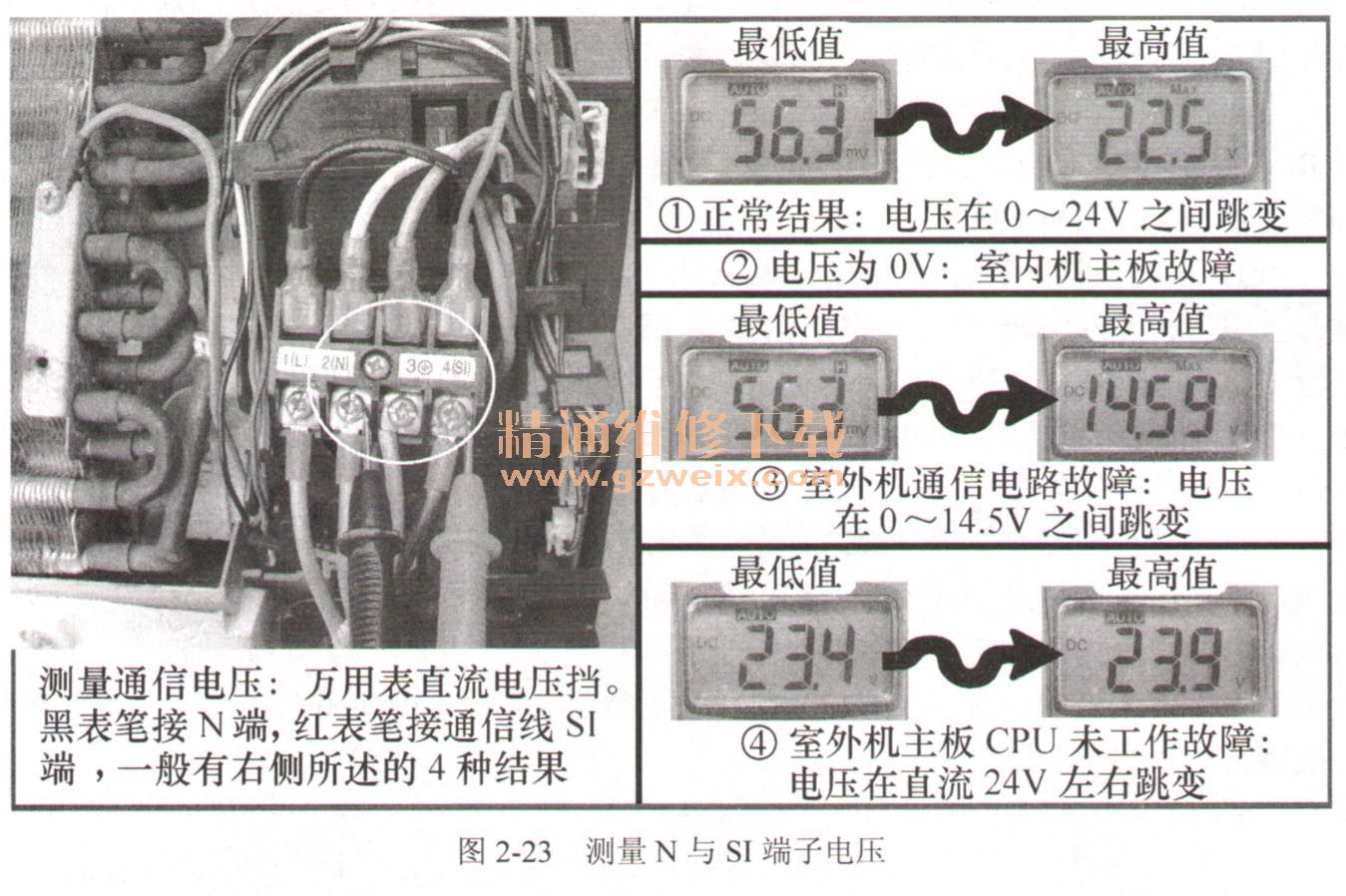

    黑表筆接N端，紅表筆接Si端（相當于測量圖2-22中的B-C位置），測量過程如圖2-23所示，根據測量結果可以大致判斷故障部位。

    ①0～24V的變化范圍，通信電路正常。
    ②電壓為0V，應檢查24V電壓產生電路，參見本節“三、通信電路工作電壓”的檢查方法。
    ③0～14.5V的變化范圍，為室外機通信電路故障。
    ④在24V左右變化，如室內機主板未向室外機供電，檢查室內機主板的主控繼電器；如已向室外機供電，則為室外機CPU沒有工作，重點檢查模塊、硅橋、濾波電感、開關電源電路和通信電路等。

    三、通信電路工作電壓
    通信電路正常工作的前提是通信電壓產生電路工作正常，目前變頻空調器通信電路使用的工作電壓大多為直流24V。

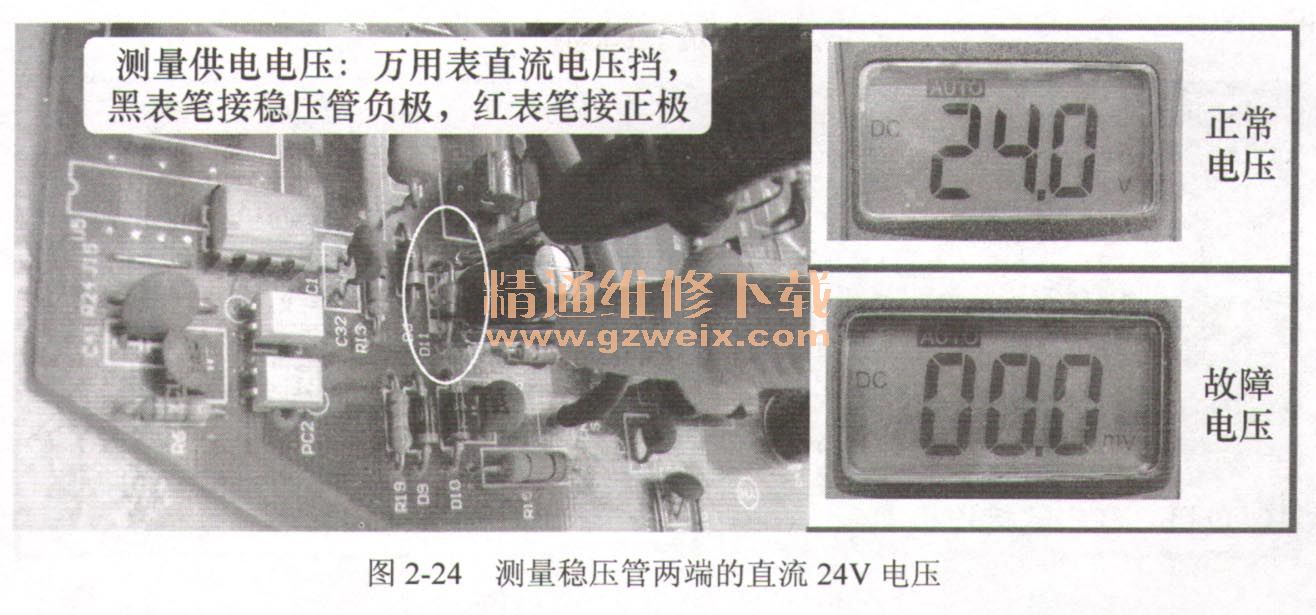

    測量接線端子N與Si的電壓為0V時，應測量室內機主板F -的24V穩壓管D11兩端電壓（即圖2-22中A-B位置），黑表筆接D11負極（B），紅表筆接D11正極（A），如圖2-24所示，正常值為直流24V；如果為直流0V，應檢查限流電阻R10、整流二極管D6、穩壓管D11是否擊穿或開路損壞等。

    四、通信電路關鍵點電壓測試流程
    1．室內機CPU通信信號輸出端
    室內機上電后，不論空調器處于開機或關機狀態，CPU發送信號引腳（42腳）均在發送通信信號，電壓始終在0～5V之間變化。

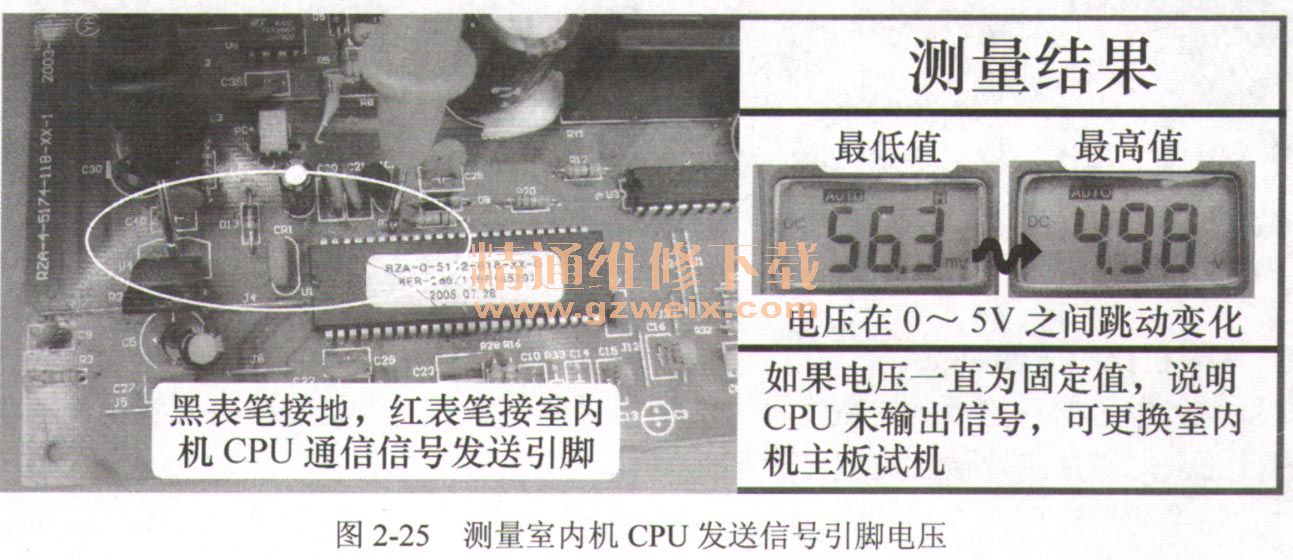

    黑表筆接地，紅表筆接CPU42腳（相當于測量圖2-22中F-D位置），實測方法及測量結果分析如圖2-25所示，正常電壓在0～5V之間變化。如果電壓恒為一定值，可大致說明室內機CPU未發送信號，可更換室內機主板試機。

    說明：在實際檢測時，如果不能確定CPU引腳位置，可將萬用表黑表筆接地，紅表筆接發送光耦初級的正極或負極（根據主板設計不同，發送光耦初級有些是正極連接CPU引腳，有些是負極連接CPU引腳），同樣可達到測量CPU通信信號發送引腳電壓的目的。
    2．室內機發送光耦PC1
    測量初級電壓的目的是確定CPU發送的信號已送至發送光耦初級引腳，測量次級電壓的目的則是確定發送光耦是否損壞。
   （1）測量初級電壓
    相當于測量圖2-22中的G-H位置，紅表筆接G端，黑表筆接H端，實測方法及測量結果分析如圖2-26所示。

   （2）測量次級電壓
    相當于測量圖2-22中的I-J位置，紅表筆接I端，黑表筆接J端，實測方法及測量結果分析如圖2-27所示。

    3．室外機接收光耦PC03
    測量初級電壓的目的是確定室內機發送的信號已傳送到室外機的接收光耦；而測量次級電壓的目的，同樣是確定接收光耦是否損壞。
   （1）測量初級電壓

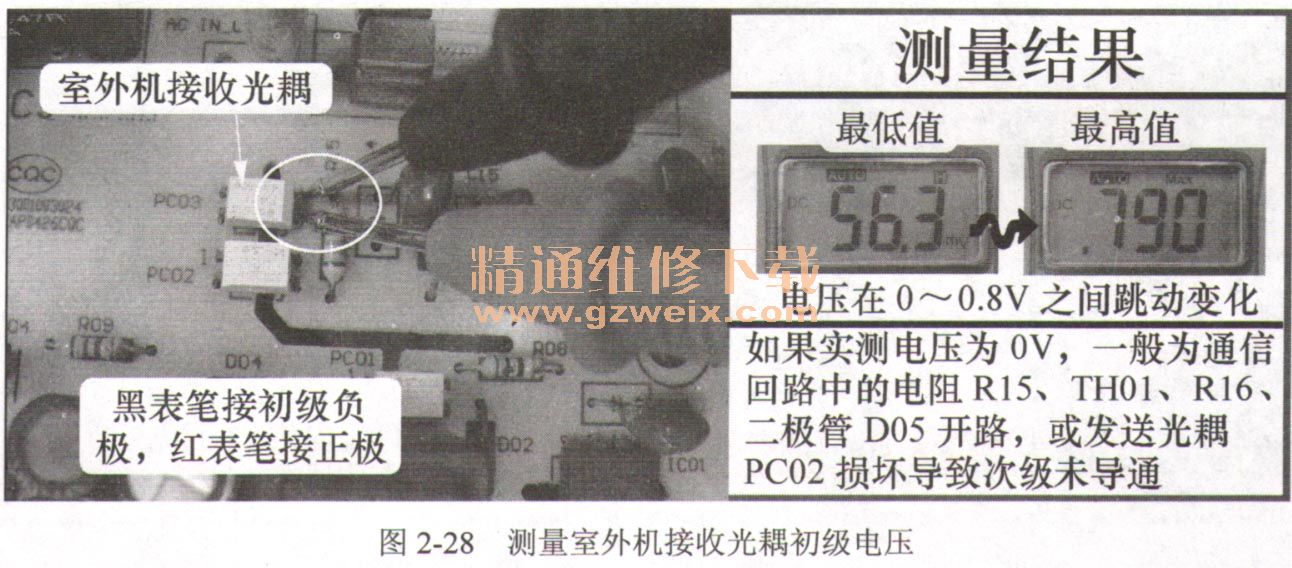

    相當于測量圖2-22中的K-L位置，紅表筆接K端，黑表筆接L端，實測方法及測量結果分析如圖2-28所示。

   （2）測量次級電壓
    相當于測量圖2-22中的M-N位置，紅表筆接M端，黑表筆接N端，實測方法及測量結果分析如圖2-29所示。

    4．室外機CPU通信信號接收引腳
    測量的目的是確定通信信號已送至CPU接收引腳，可以排除室外機主板與模塊板的連接線插頭接觸不良故障。
    黑表筆接地（O），紅表筆接CPU接收信號引腳（22腳、圖2-22中的P位置），實測方法及測量結果分析如圖2-30所示。

    5．室外機CPU通信信號發送引腳
    測量的目的是確定CPU已發送通信信號，從而判斷CPU是否損壞。
    黑表筆接地（O），紅表筆接CPU發送信號引腳（23腳、圖2-22中的Q位置），實測方法及測量結果分析如圖2-31所示。

    6．室外機發送光耦PC02
    測量初級電壓的目的是確定室外機CPU發送的通信信號己傳送至發送光耦，測量次級電壓的目的則是確定光耦是否損壞。
   （1）測量初級電壓

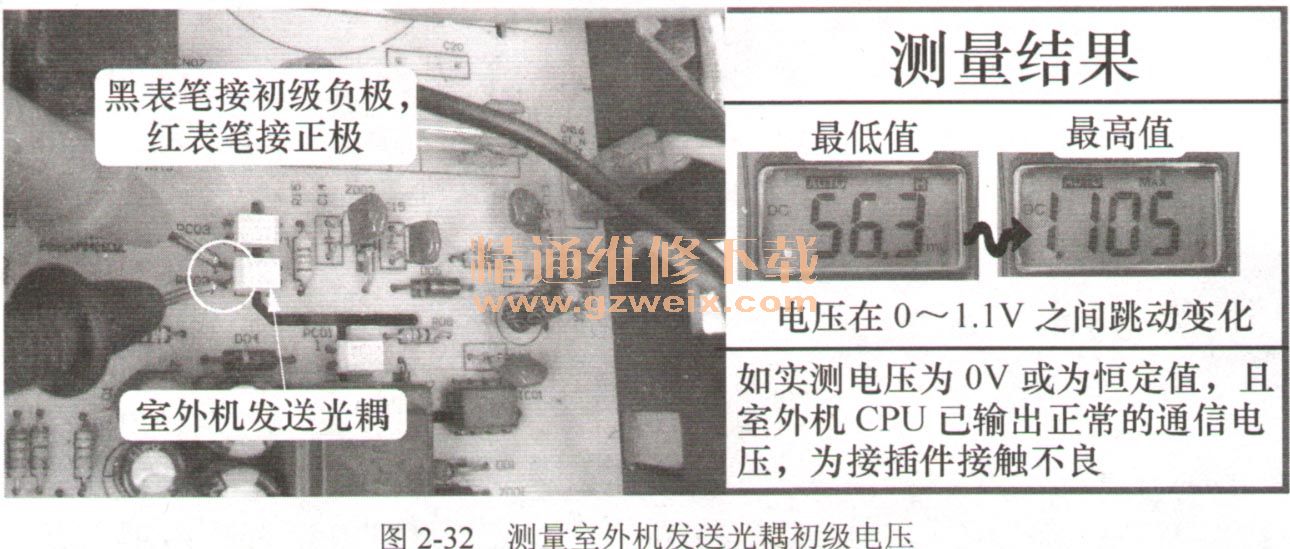

    相當于測量圖2-22中的R-S位置，紅表筆接R端，黑表筆接S端，實測方法及測量結果分析如圖2-32所示。

   （2）測量次級電壓

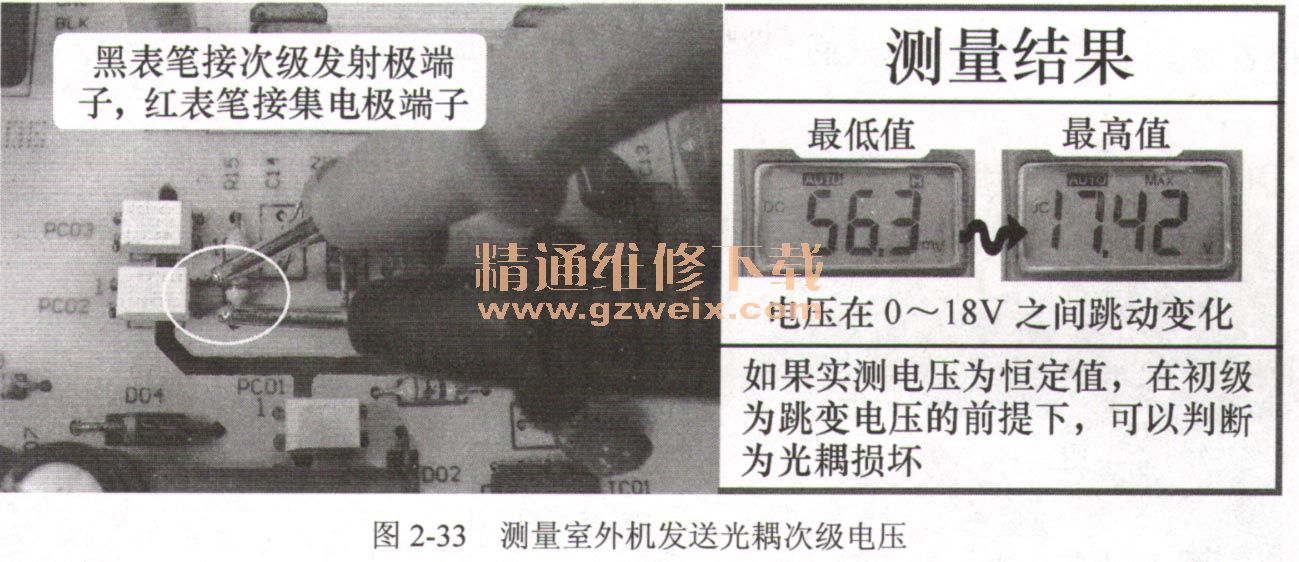

    相當于測量圖2-22中的TU位置，紅表筆接T端，黑表筆接U端，實測方法及測量結果分析如圖2-33所示。

    7．室內機接收光耦PC2
    測量初級電壓的目的是確定室外機發送的通信信號己送至室內機接收光耦，測量次級電壓的目的則是確定光耦是否損壞。
   （1）測量初級電壓
    相當于測量圖2-22中的V-W位置，紅表筆接V端，黑表筆接W端，實測方法及測量結果分析如圖2-34所示。

   （2）測量次級電壓

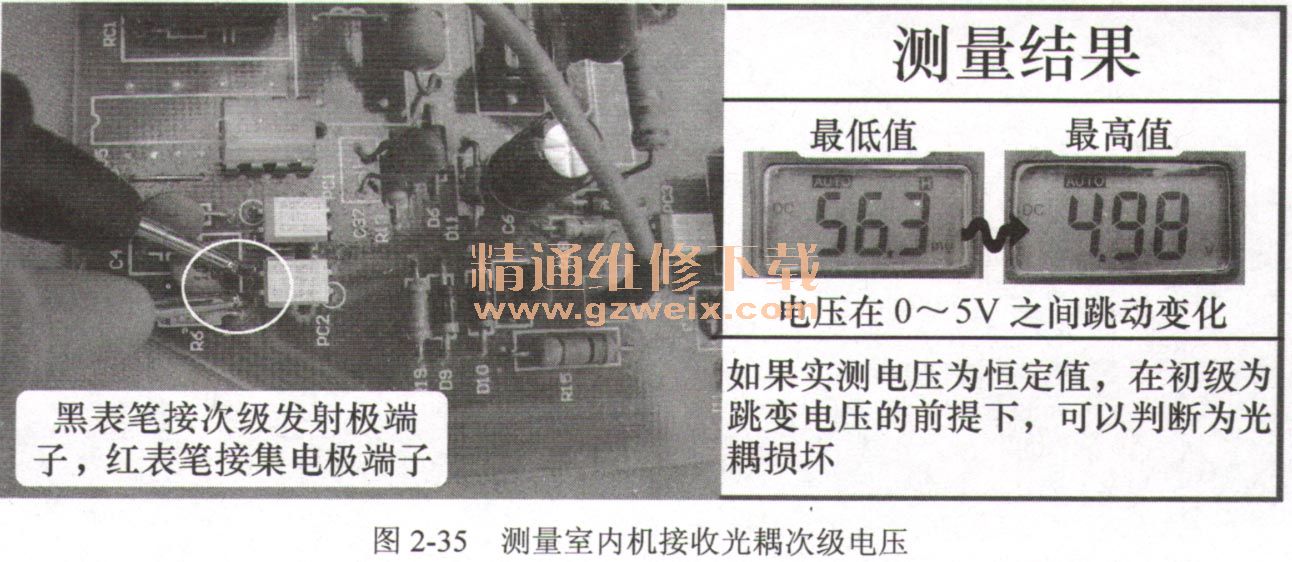

    相當于測量圖2-22中的X-Y位置，紅表筆接X端，黑表筆接Y端，實測方法及測量結果分析如圖2-35所示。

    8．室內機CPU通信信號接收引腳測量電壓的目的是確定室外機CPU發送的通信信號已傳送至室內機的CPU，完成整個通信回路的傳送。
    黑表筆接地（F），紅表筆接CPU接收信號引腳（41腳、圖2-22中的E位置），實測方法及測量結果分析如圖2-36所示。

    總結：如果經以上步驟檢查電壓全部正常，包括室內機CPU通信信號輸入引腳的電壓也為0～5V跳變電壓，接線端子N與Si間的電壓在0～22V的跳變范圍，但空調器運行一段時間后停機或根本不運行，報故障代碼為“通信故障”，應仔細檢查室內外機連接線的絕緣電阻是否正常，如正常可更換室內機主板試機。
