本章以海信KFR-2601 GW/BP室外機電控系統為基礎，介紹變頻空調器室外機電控系統單元電路，包括分析其工作原理、關鍵元器件、常見故障等相關知識。
            第1節室外機電控系統基礎知識
    本節介紹室外機電控系統硬件組成、方框圖、電路原理圖、實物外觀、單元電路中的主要電子元器件，并將插座、主板外圍元器件、主板電子元器件標上代號，使電路原理圖、實物外觀一一對應，將理論和實際結合在一起。
    一、硬件組成

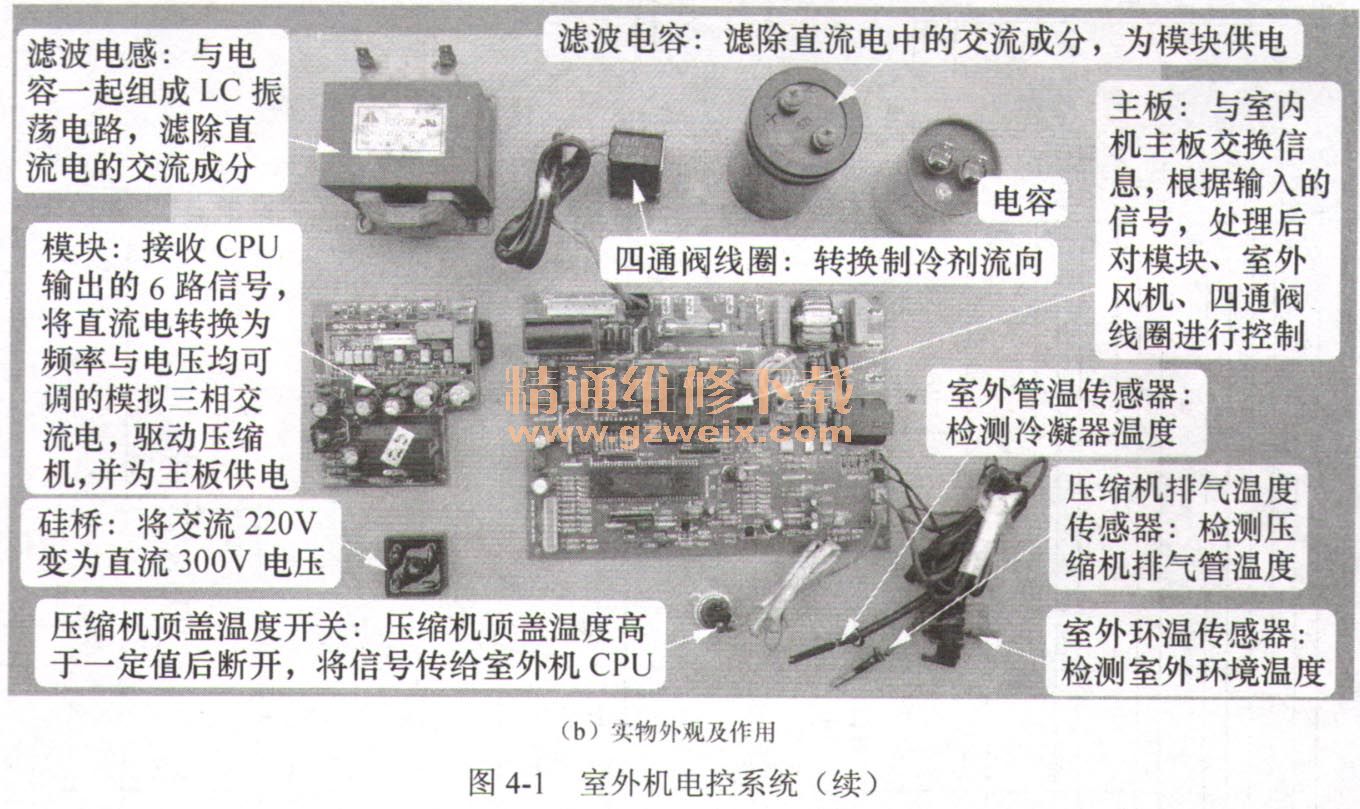

    圖4-1（a）所示為室外機電氣接線圖，圖4-1（b）所示為實物外觀及作用（不含壓縮機、室外風扇電機、端子排）。從圖上可以看出，室外機電控系統由主板（室外機控制板）、硅橋、4濾波電感、電容、濾波電容（電解電容）、模塊（功率模塊組件）、壓縮機、壓縮機頂蓋溫度開關（壓縮機過熱保護器）、風扇電機、四通閥線圈、室外環溫傳感器（外環溫度）、室外管溫傳感器（熱交溫度）、壓縮機排氣溫度傳感器（壓縮機排氣溫度）、端子排組成。


    說明：本機開關電源與模塊集成在一塊電路板上，因此才能為室外機主板供電，其他型號的模塊是否供電，應由其電路板上電路決定。

    二、電控系統方框圖
    圖4-2所示為室外機電控系統方框圖，圖4-3所示為室外機主板電路原理圖，圖4-4所示為模塊板電路原理圖。




    這里在畫圖時，將電路原理圖與元器件實物圖上的標號統一，并一一對應，使理論聯系實際，讀圖更方便。

    三、主板、模塊板插座及外圍元器件
    表4-1所示為室外機主板、模塊板插座及外圍元器件明細，圖4-5所示為室外機主板插座及外圍元器件，圖4-6所示為室外機模塊板插座及主要電子元器件。





    室外機主板有供電才能工作，為其供電有電源L輸入、電源N輸入、地線3個端子；外圍負載有室外風機、四通閥線圈、模塊、室外環溫傳感器、室外管溫傳感器、壓縮機排氣溫度傳感器、壓縮機頂蓋開關等，相對應的有室外風機插座、四通閥線圈插座、6路信號插座、室外環溫傳感器插座、室外管溫傳感器插座、壓縮機排氣溫度傳感器插座和壓縮機頂蓋溫度開關插座；為了和室內機主板交換信息，設有通信線；同時還要輸出交流電為硅橋供電，相應設有兩個端子。由于主板還設有直流300V指示燈，因此還設有直流300V的正極和負極輸入端子。
    模塊板的主要端子有：和室外機主板連接的插座，直流300V電壓輸入（P和N）端子，壓縮機引線（U、V、W）端子。
    說明：
    ①插座引線的代號以“A”開頭，外圍元器件實物以“B”開頭，主板和模塊板上的電子元器件以“C”開頭。
    ②室外機主板設計的插座，由模塊和主板功能的類型決定。如為直接驅動型的模塊，室外機CPU與模塊設計在同一塊主板上，則不會再設計與模塊連接的6路信號插座。也就是說，室外機主板的插座沒有固定規律，插座的設計由機型決定。
    四、單元電路中的主要電子元器件
    室外機主板、模塊板單元電路的作用如下所述，主要電子元器件明細見表4-2，實物如圖4-7所示。



    1．直流300V電壓形成電路
    將交流220V電壓變?yōu)榧儍舻闹绷?00V電壓。由PTC電阻（C20）、主控繼電器（C21）。硅橋（BON濾波電感（B7）、濾波電容（B8）、20A保險管（C19）等元器件組成。
    2．交流220V輸入電壓電路
    該電路的作用是過濾電網帶來的干擾，以及在輸入電壓過高時保護后級電路。其由交流濾波電感（C22）、壓敏電阻（C23）、3.15A保險管（C18）等元器件組成。
    3．開關電源電路
    將直流300V電壓轉換成直流15V、直流12V、直流5V電壓，其中直流15V為模塊內部控制電路供電，直流12V為繼電器及反相驅動器供電，直流5V為CPU等負載供電。開關電源電路設計在模塊板上面，由啟動電阻（C29）、開關變壓器（C30）、開關管（C31）等組成；直流5V電壓形成電路設計在室外機主板，主要元器件為7805穩壓塊（C5）。
    4. CPU及其三要素電路
    CPU（C1）是室外機電控系統的控制中心，處理輸入電路的信號，對負載進行控制；三要素電路是CPU正常工作的前提，由復位集成電路（C2）、晶振（C3）等元器件組成。CPU控制電路為了簡化電路板設計，使用了排阻（3個，代號為C12、C13、C14）及排容（C15）
    5．存儲器電路
    該電路的作用是存儲相關參數，供CPU運行時調取使用。其主要元器件為存儲器（C4）。
    6．傳感器電路
    該電路的作用是為CPU提供溫度信號。環溫傳感器（BI）檢測室外環境溫度，管溫傳感器（B2）檢測冷凝器溫度，壓縮機排氣溫度傳感器（B3）檢測壓縮機排氣管溫度，壓縮機頂蓋溫度開關（B4）檢測壓縮機頂部溫度是否過高。指示燈電路由發光二極管（C16）和三極管（C17）組成，如壓縮機殼體溫度過高則發光指示。
    7.瞬時停電檢測電路
    該電路的作用是向CPU提供輸入市電電壓是否接觸不良的信號，主要元器件為檢測光耦（C26）。
    8．電壓檢測電路
    該電路的作用是向CPU提供輸入市電電壓的參考信號，主要元器件為電壓檢測變壓器（C7）。
    9．電流檢測電路
    該電路的作用是提供室外機運行電流信號，主要元器件為電流檢測變壓器（C8）。
    10．通信電路
    該電路的作用是與室內機主板交換信息，主要元器件為發送光耦（C9）和接收光耦（C10）。
    11．主控繼電器電路
    待濾波電容充電完成后主控繼電器觸點閉合，短路PTC電阻。驅動主控繼電器線圈的元器件為2003反相驅動器（C6）。
    12．室外風機電路
    該電路的作用是控制室外風機運行，主要由風機電容（C11）、繼電器（C24）和室外風機等元器件組成。
    13．四通閥線圈電路
    該電路的作用是控制四通閥線圈的供電與失電，主要由四通閥線圈（B5）和繼電器（C25）等元器件組成。
    14. 6路信號驅動電路
    6路信號控制模塊內部6個IGBT開關管的導通與截止，使模塊產生頻率與電壓均可調
的模擬三相交流電，6路信號由室外機CPU輸出。該電路主要由6路信號驅動光耦（C27）和模塊（C32）等元器件組成。
    15．模塊保護信號電路
    模塊保護信號由模塊輸出，送至室外機CPU，該電路主要由光耦（C28）組成。
