二、維修分離元器件型開關電源步驟
    分離元器件型開關電源主要應用在早期空調器的室外機電路，特點是以開關管和開關變壓器為核心，穩壓電路取自初級反饋繞組。
    維修時選用海信KFR-2701 GWBP室外機主板，實物外觀如圖6-2所示，設有分離元器件型開關電源，工作原理、元器件使用型號和海信KFR-2601 GW開關電源電路相同，電路原理圖參見圖4-4，所不同的是本機主板直流15V電壓為單路輸出，而KFR-2601 GWBP為4路輸出。

    1．安裝前的準備工作
    拆除故障元器件，并將電源模塊輸出電壓電位器調至初始狀態，操作步驟如圖6-3所示。

   （1）拆除元器件
    初級只需保留開關管的浪涌電壓吸收電路，配上電源模塊開關電源即能輸出正常電壓。開關管不論好壞必須拆除，損壞的元器件也需要拆除；如果開關電源電路只是開關管損壞而其他元器件正常，維修時只拆除開關管一個器件即可。
   （2）調節輸出電壓電位器至初始狀態
    由于開關電源輸出電壓的高低由電源模塊決定，為防止安裝后開機時輸出電壓過高損壞室外機主板元器件，因此安裝前應使用一字螺絲刀逆時針調節輸出電壓電位器至初始狀態（電位器共有30圈），這樣安裝后開關電源輸出的電壓為最低值。
    如果有條件的話，可將開關電源的負載斷開，安裝后開機時即使輸出電壓過高，也不會損壞主板的元器件。
    務必選用塑料把的一字螺絲刀，可確保安裝后調試時的安全，以防出現電擊傷人的事故。

    2．安裝引線

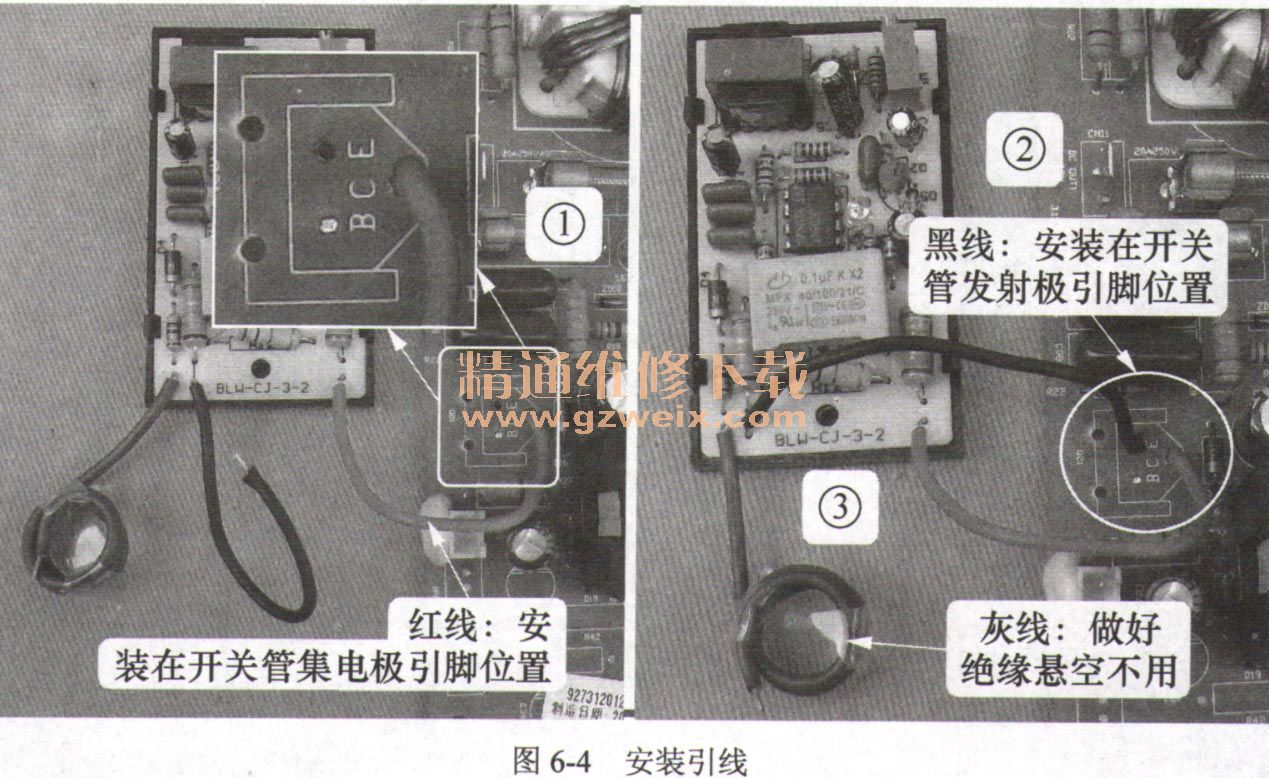

    安裝引線就是將電源模塊接入開關電源電路，操作步驟如圖6-4所示。

   （1）紅線
    安裝在開關管集電極引腳位置，直流300V電壓（正極）經開關變壓器初級供電繞組輸送至電源模塊。
     （2）黑線
    開關管發射極直接與直流300V電壓負極相連，因此將黑線安裝在開關管發射極引腳位置，直流300V電壓（負極）也輸送至電源模塊。
   （3）灰線
    由于灰線應用在彩色電視機的遙控關機電路中，在維修空調器開關電源電路時將接頭做好絕緣，懸空不用。
    3．調試輸出端電壓
    因直流15V為模塊內部控制電路供電，電壓變化范圍要求比較嚴格，需要控制在直流14～16V，過高或過低都容易引起模塊損壞；而直流12V電壓的變化范圍則比較寬，在直流10～14V之間或更大的范圍內，負載電路均可以正常工作。

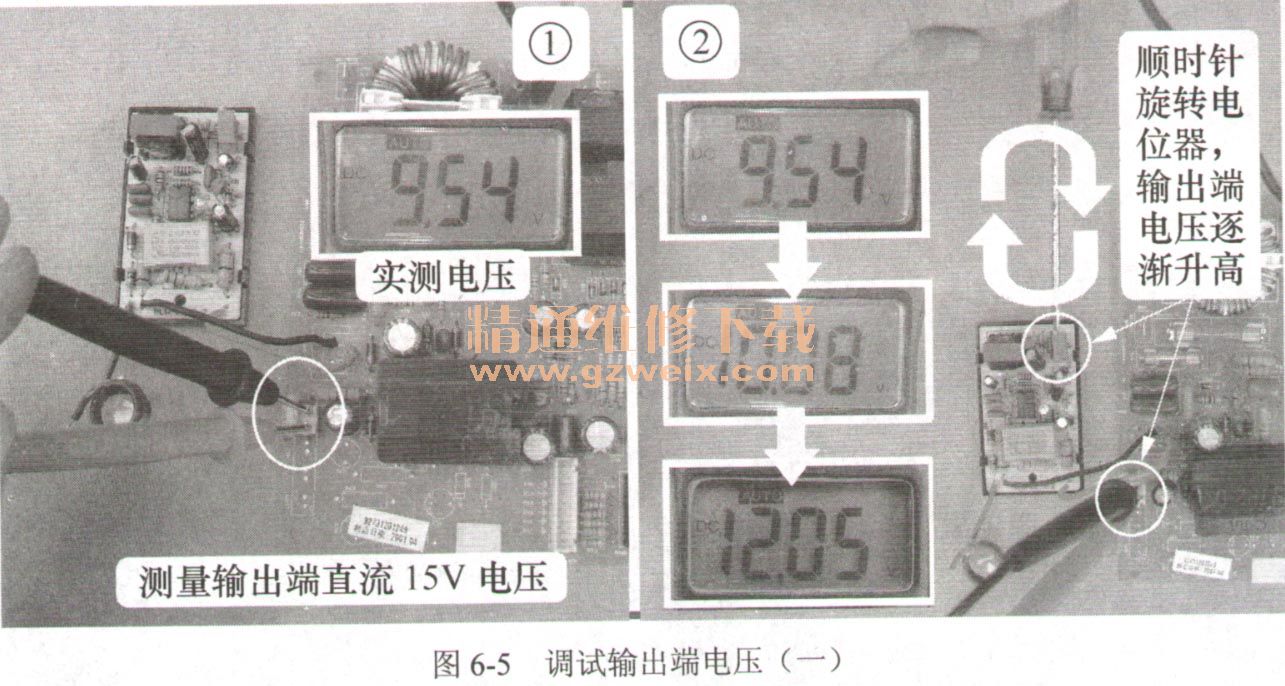

    因此在調試開關電源輸出端電壓時，應以直流15V電壓為準，直流12V電壓則可以自動適應。操作步驟如圖6-5、圖6-6所示。



   （1）測量直流15V輸出端電壓
    由于安裝前逆時針調節輸出電壓電位器到初始位置，因此開關電源工作后，實測輸出端直流15V電壓為9.5V左右。
   （2）順時針調節輸出電壓電位器
    使用塑料把的一字螺絲刀按順時針方向旋轉調節輸出電壓電位器，同時萬用表表筆一直測量直流15V輸出端電壓，觀察電壓會逐漸升高。
   （3）調整電壓至直流15V
    當電壓上升至直流15V時，停止旋轉電位器，此時電壓將穩定在直流15V。
   （4）測量直流12V電壓
    使用萬用表直流電壓擋，黑表筆接地，紅表筆接直流12V整流二極管正極，實測電壓為直流11.2V，在正常值的范圍以內。
    4．固定電源模塊
    彩色電視機的負載功率較大，開關管固定在專用且體積較大的散熱片上；而空調器開關電源負載功率較小，場效應開關管溫升不高，依靠空氣自然散熱就可以達到要求，因此不用固定在散熱片上，并且也沒有專用的散熱片。
    需要注意的是，場效應開關管背面散熱片與直流300V電壓正極相通，因此在固定時應做好絕緣，防止出現直流300V電壓短路或電擊傷人的事故。
   電源模塊做好絕緣，放在室外機電控系統內通風條件較好的地方即可開機使用。
    5．故障排除
    按規定的要求連接好電源模塊引線，通電后如果開關電源出現不能啟動、輸出電壓過高或過低、自動保護等故障，應仔細檢查次級整流二極管、濾波電容、開關變壓器及相應負載是否短路損壞。
    集成電路型開關電源是目前最常用的設計形式，特點是集成電路內置大功率場效應管及啟動振蕩電路，穩壓電路取樣點為次級輸出電路直流12V電壓。

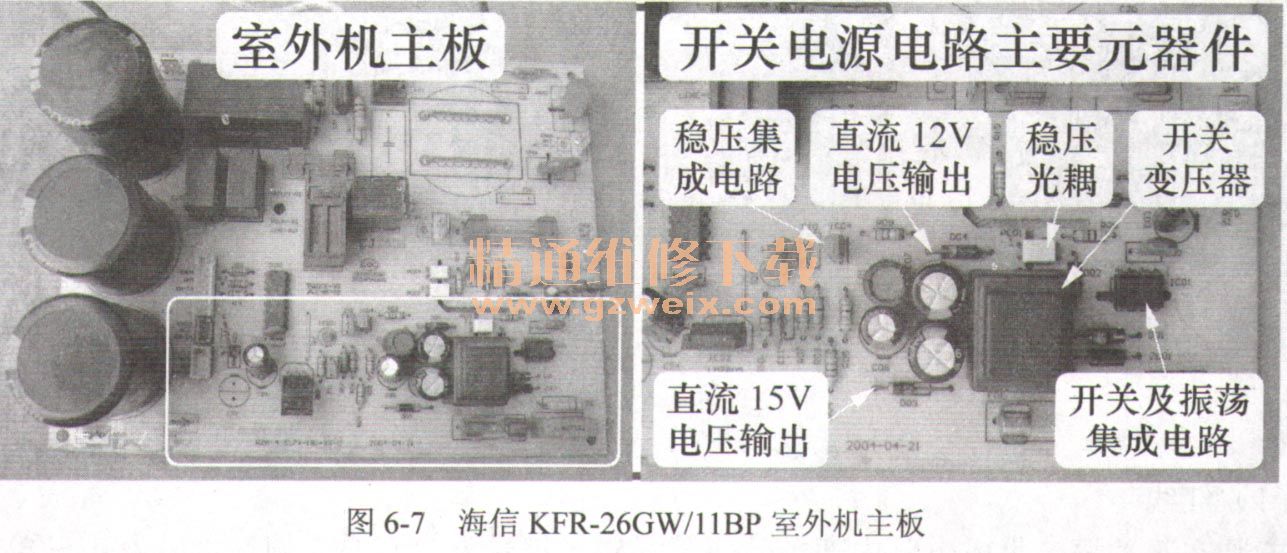

    維修時選用海信KFR-26GW/ 11 BP室外機主板，實物如圖6-7所示，設有開關電源電路，工作原理、元器件使用型號參見本書第5章第4節的第一部分內容，電路原理圖參見圖5-44（a）。

    開關電源次級輸出兩路電壓：一路為直流15V，為模塊供電；另一路為直流12V，為室外機繼電器、7805等負載供電。
    1．安裝前的準備工作
    拆除故障元器件，并將電源模塊輸出電壓電位器調至初始狀態，操作步驟如圖6-8所示。

   （1）拆除元器件
    初級保留浪涌電壓吸收電路，開關振蕩集成電路必須拆除。如果開關電源電路只是開關振蕩集成電路損壞而其他元器件正常，維修時只將集成電路拆除即可。
   （2）調節輸出電壓電位器至初始狀態
    使用一字螺絲刀逆時針調節輸出電壓電位器至初始狀態（電位器共有30圈），這樣安裝后開關電源輸出的電壓為最低值。
    2．安裝引線

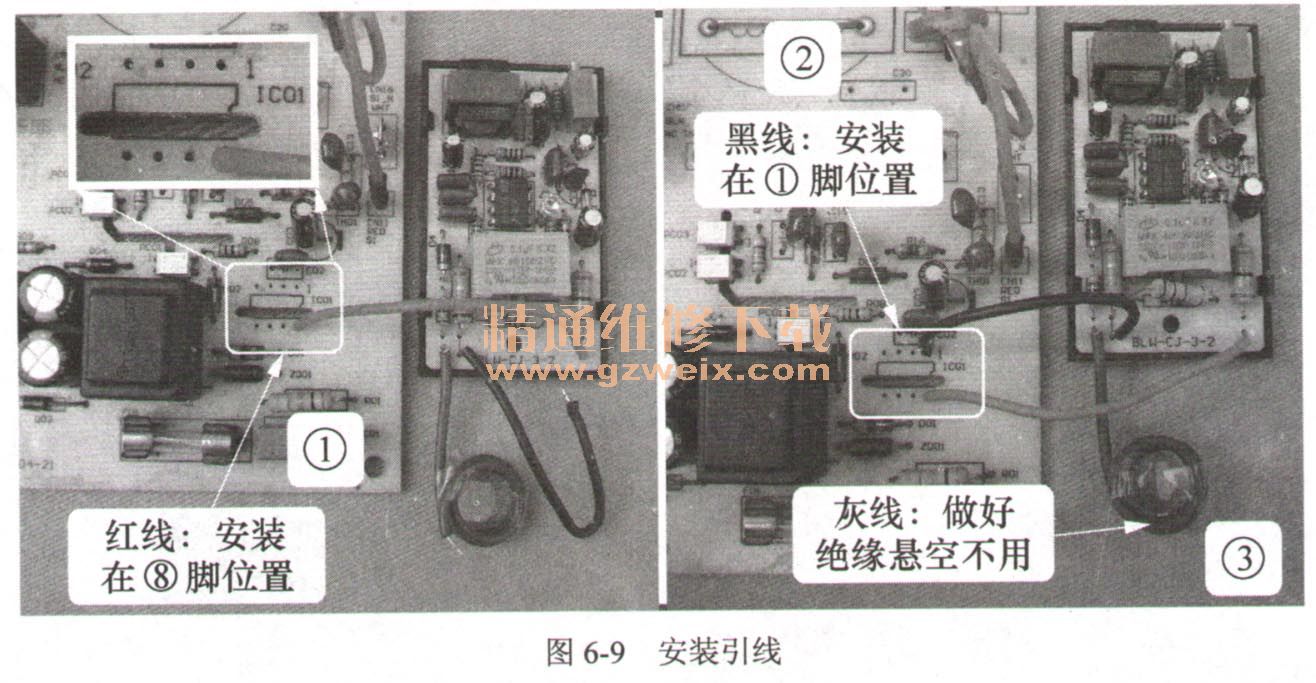

    安裝引線就是將電源模塊接入開關電源電路，操作步驟如圖6-9所示。

   （1）紅線
    安裝在開關振蕩集成電路內部場效應管漏極（代號為D）的引腳，本機為⑤～⑧腳，直流300V電壓（正極）經開關變壓器初級供電繞組輸送至電源模塊。
   （2）黑線
    開關振蕩集成電路內部場效應管源極（代號為5）直接與直流300V負極相連，本機為①、②腳，因此將黑線安裝在①腳位置，直流300V電壓（負極）也輸送至電源模塊。
   （3）灰線
    由于灰線應用在彩色電視機的遙控關機電路中，在維修空調器開關電源時將接頭做好絕緣，懸空不用。
    3．調試輸出端電壓
    上電開機后使用萬用表直流電壓擋，測量開關變壓器次級直流15V輸出端電壓，由于安裝前將輸出電壓調節電位器逆時針旋轉至初始狀態，因此測量得出的直流電壓會低于正常值，可使用塑料把的一字螺絲刀順時針調節電位器，使輸出端電壓逐步提升至直流15V左右，具體方法可參照“維修分離元器件型開關電源步驟”中的“調試輸出端電壓”部分。
    4．調節電壓不上升時處理方法
    調節輸出電壓電位器，開關電源次級輸出電壓逐漸上升；但如果上升到一定值后，再調節電位器輸出電壓不再上升，為原機的穩壓電路在起作用或出現故障，可將穩壓電路元器件去掉或斷開穩壓電路。
    方法是將穩壓光耦次級（或初級，本機代號為PC01）的兩個引腳脫離電路板，可斷開直流12V電壓的穩壓取樣電路；將開關變壓器初級反饋繞組的整流二極管（本機代號為D02）一端引腳脫離電路板，可斷開初級的穩壓電路。再上電調節輸出電壓電位器，次級輸出端電壓即能逐步上升至正常值。操作步驟如圖6-10所示。

    5．固定電源模塊
    將電源模塊固定在室外機合適的位置，操作步驟如圖6-11所示。

   （1）絕緣
    由于空調器開關電源負載較小，電源模塊上的場效應開關管不用固定在散熱片上，但由于外殼與直流300V電壓正極相通，因此應做好絕緣，方法是使用膠帶將電源模塊自帶的絕緣墊片固定在外殼上面。
   （2）固定
    將電源模塊固定在室外機主板合適的位置。本例將其放在開關變壓器上面，并用不干膠固定，防止空調器開機后因抖動引起電源模塊左右晃動。
