五、模塊測量方法
    無論何種類型的模塊，使用萬用表測量時，內部控制電路工作是否正常不能判斷，只能對內部6個開關管做簡單的檢測。
    從圖1-75所示的模塊內部IGBT開關管簡圖可知，萬用表顯示值實際為IGBT開關管并聯6個續流二極管的測量結果，因此應選擇二極管擋，且P、N、U、V、W端子之間應符合二極管的特性。

    （1）測量P、N端子

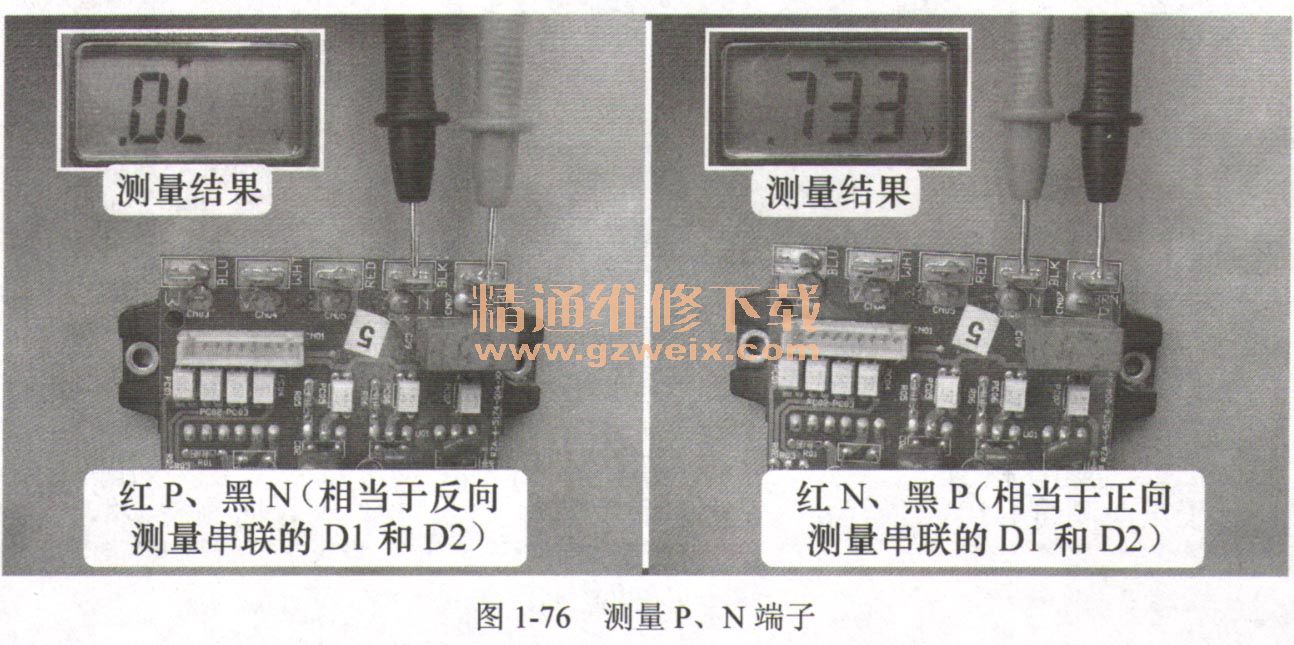

    測量過程如圖1-76所示，相當于Dl和D2（或D3和D4、D5和D6）串聯測量。

    紅表筆接P端、黑表筆接N端，為反向測量，結果為無窮大；紅表筆接N端、黑表筆接P端，為正向測量，結果為733mV。。
    如果正反向測量結果均為無窮大，為模塊P、N端子開路；如果正反向測量接近0MV、為模塊P、N端子短路。
   （2）測量P與u、V、w端子
    相當于測量D1、D3、D5。

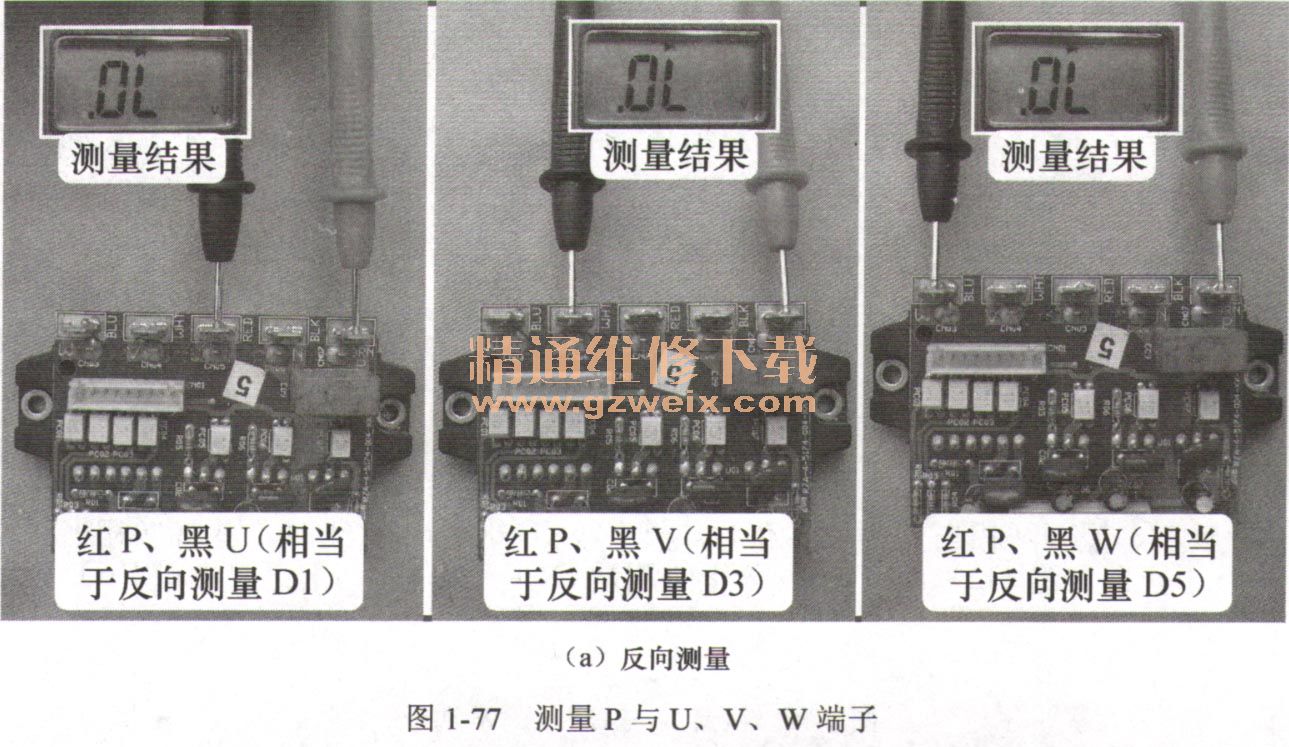

    紅表筆接P端，黑表筆接u、V、w端，測量過程如圖1-77（a）所示，為反向測量，3次結果相同，應均為無窮大。

    紅表筆接u、V、w端，黑表筆接P端，測量過程如圖1-77（b）所示，為正向測量，3次結果相同，應均為406mV。

    如果反向測量或正向測量時P與U、V、W端結果接近0mv，則說明模塊PU、PV、PW端擊穿。實際損壞時有可能是PU、PV端正常，只有PW端擊穿。
   （3）測量N與U、V、W端子
    相當于測量D2、D4、D6。
    紅表筆接N端，黑表筆接U. V、W端，測量過程如圖1-78（a）所示，為正向測量，3次結果相同，應均為407mV。

    紅表筆接U、V、W端，黑表筆接N端，測量過程如圖1-78（b）所示，為反向測量，3次結果相同，應均為無窮大。

    如果反向測量或正向測量時，N與U、V、W端結果接近0mv，則說明模塊NU、NV、NW端擊穿。實際損壞時有可能是NU、NW端正常，只有NV端擊穿。
   （4）測量U、V、W端子

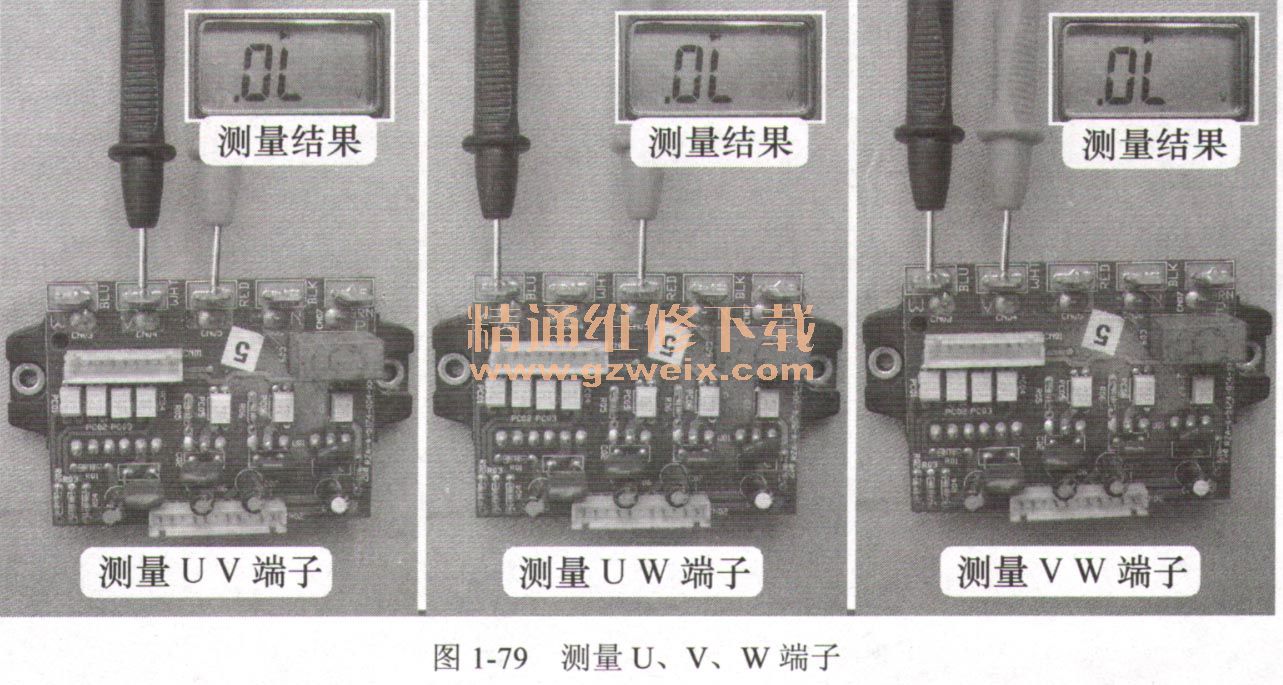

    測量過程如圖1-79所示，由于模塊內部無任何連接，U、V、W端子之間無論正反向測量，結果相同，應均為無窮大。如果結果接近0mv，則說明UV、UW、VW端擊穿。實際維修時U、V、W端之間擊穿損壞的比例較小。

    六、測量說明
    ①測量時應將模塊上的P、N端子濾波電容供電引線，U、V、W端子壓縮機線圈引線全部拔下。
    ②上述測量方法使用數字萬用表。如果使用指針萬用表，選擇R×1k擋，測量時紅、黑表筆所接端子與上述方法相反，得出的規律才會一致。
    ③不同的模塊、不同的萬用表正向測量時得出的結果數值會不相同，但一定要符合內部6個續流二極管連接特點所組成的規律。同一模塊、同一萬用表正向測量P與U、V、W端或N與U、V、W端時，結果數值應相同（如本次測量為406mV）。
    ④P、N端子正向測量得出的結果數值應大于P與U、V、W端或N與U、V、W端得出的數值。
    ⑤測量模塊時不要死記得出的數值，要掌握規律。
    ⑥模塊常見故障為PN、PU（或PV、PW）、NU（或NV、NW）端子擊穿，其中PN端子擊穿的比例最高。
    ⑦純粹的模塊為一體化封裝，如內部IGBT開關管損壞，只能更換整個模塊板組件。
    ⑧模塊與控制基板（電路板）焊接在一起，如模塊內部損壞，或電路板上的某個元器件損壞但檢查不出來，也只能更換整個模塊板組件。
