四、硅橋
    1．作用與常用型號
    硅橋的內部為4個整流二極管組成的橋式整流電路，將交流220V電壓整流成為直流300V電壓。
    硅橋的常用型號為S25VB60，“25”的含義為最大正向整流電流25A ，“60”的含義為最高反向工作電壓600V。
    2．實物外觀及安裝位置

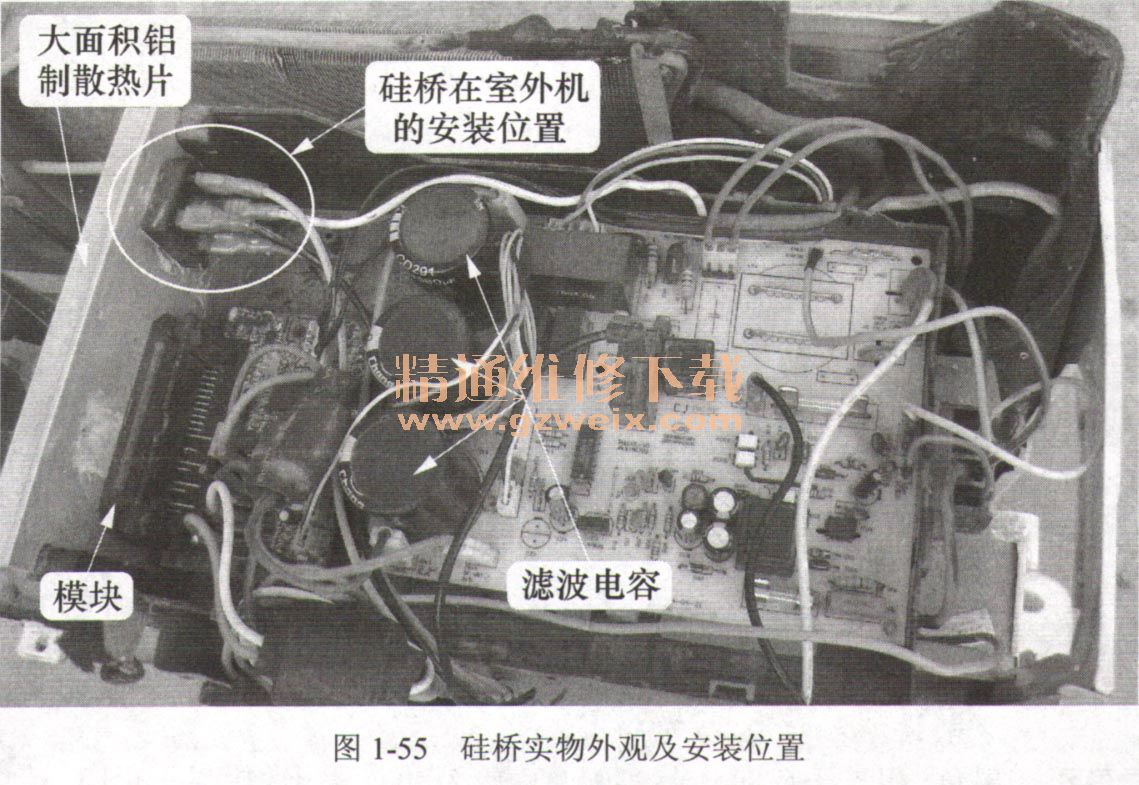

    硅橋的實物外觀及安裝位置如圖1-55所示。硅橋工作時需要通過較大的電流，功率較大，有一定的熱量，因此它與模塊一起固定在大面積的散熱片上。

    3．引腳
    硅橋共有4個引腳，分別為兩個交流輸入端和兩個直流輸出端。兩個交流輸入端接交流220V，使用時沒有極性之分；兩個直流輸出端中的正極經濾波電感接濾波電容正極，負極直接與濾波電容負極連接。
    4．分類及引腳辨認方法
    硅橋根據外觀分類常見有兩種：方形和扁形，實物如圖1-56所示。

    方形：其中的一角有豁口，對應引腳為直流正極，對角線引腳為直流負極，其他兩個引腳為交流輸入端。
    扁形：其中一側有一個豁口，對應引腳為直流正極，中間兩個引腳為交流輸入端，最后一個引腳為直流負極。
    5．測量方法
    由于硅橋內部為4個大功率的整流二極管，因此測量時應使用萬用表二極管擋。
   （1）測量正、負端子
    測量過程如圖1-57所示，相當于測量串聯的D1和D4（或串聯的D2和D3）。

    紅表筆接正極，黑表筆接負極，為反向測量，結果為無窮大；紅表筆接負極，黑表筆接正極，為正向測量，結果為823mV。
   （2）測量正極、兩個交流輸入端

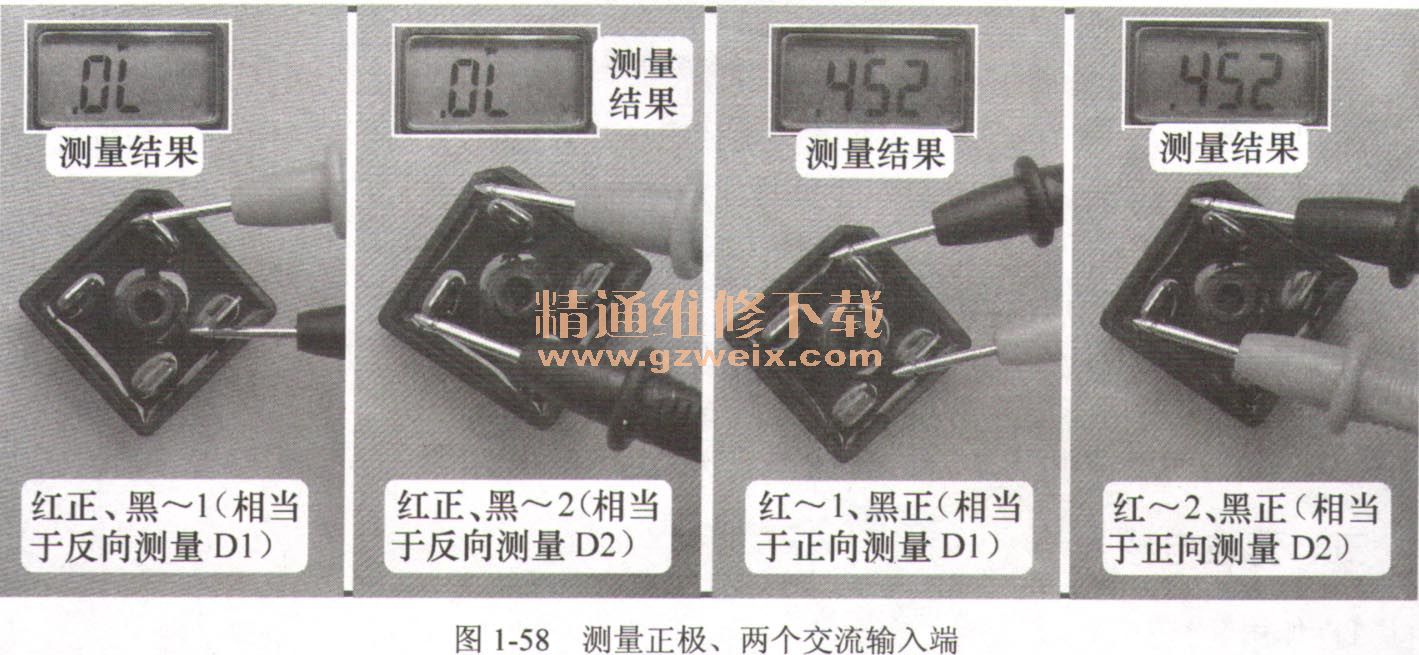

    測量過程如圖1-58所示，相當于測量D1、D2。

    紅表筆接正極，黑表筆接交流輸入端，為反向測量，兩次結果相同，應均為無窮大；紅表筆接交流輸入端，黑表筆接正極，為正向測量，兩次結果應相同，均為452mV。
   （3）測量負極、兩個交流輸入端

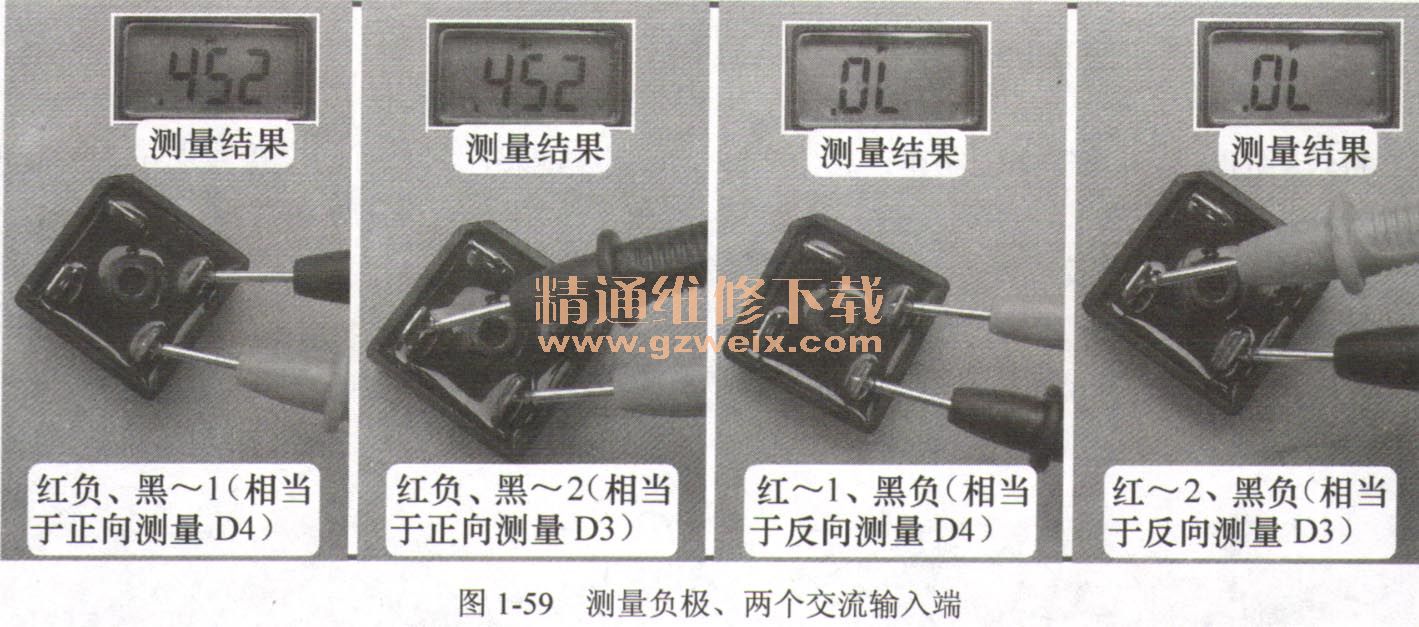

    測量過程如圖1-59所示，相當于測量D3、D4。

    紅表筆接負極，黑表筆接交流輸入端，為正向測量，兩次結果相同，均為452mV；紅表筆接交流輸入端，黑表筆接負極，為反向測量，兩次結果相同，均為無窮大。

   （4）測量交流輸入端子

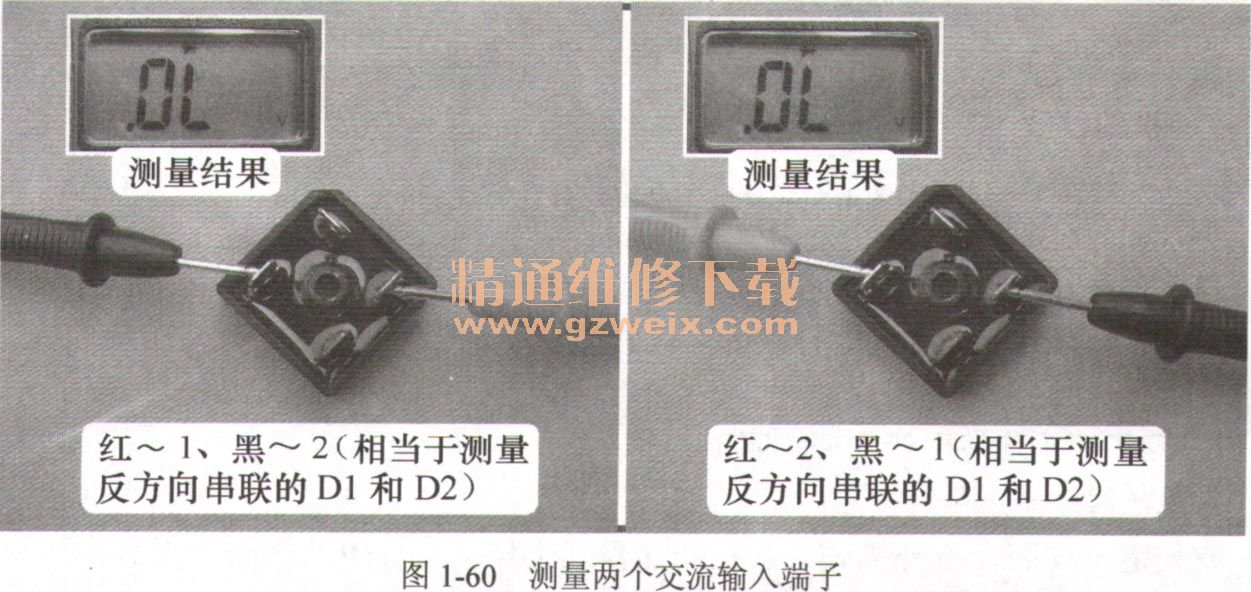

    測量過程如圖1-60所示，相當于測量反方向串聯的D1和D2（或D3和D4），由于為反向串聯，因此正反向測量結果應均為無窮大。

    6．測量說明
    ①測量時應將4個端子的引線全部拔下。
    ②上述測量方法使用數字萬用表。如果使用指針萬用表，選擇R×1k擋，測量時紅、黑表筆所接端子與上述方法相反，得出的規律才會一致。
    ③不同的硅橋、不同的萬用表正向測量時，得出結果的數值會不相同，但一定要符合內部4個整流二極管連接特點所構成的規律。
    ④同一硅橋、同一萬用表正向測量內部二極管時，結果數值應相同（如本次測量為452mV）。測量硅橋時不要只記得出的數值，要掌握規律。
    ⑤硅橋常見故障為內部4個二極管全部擊穿或某個二極管擊穿，開路損壞的比例相對較少。

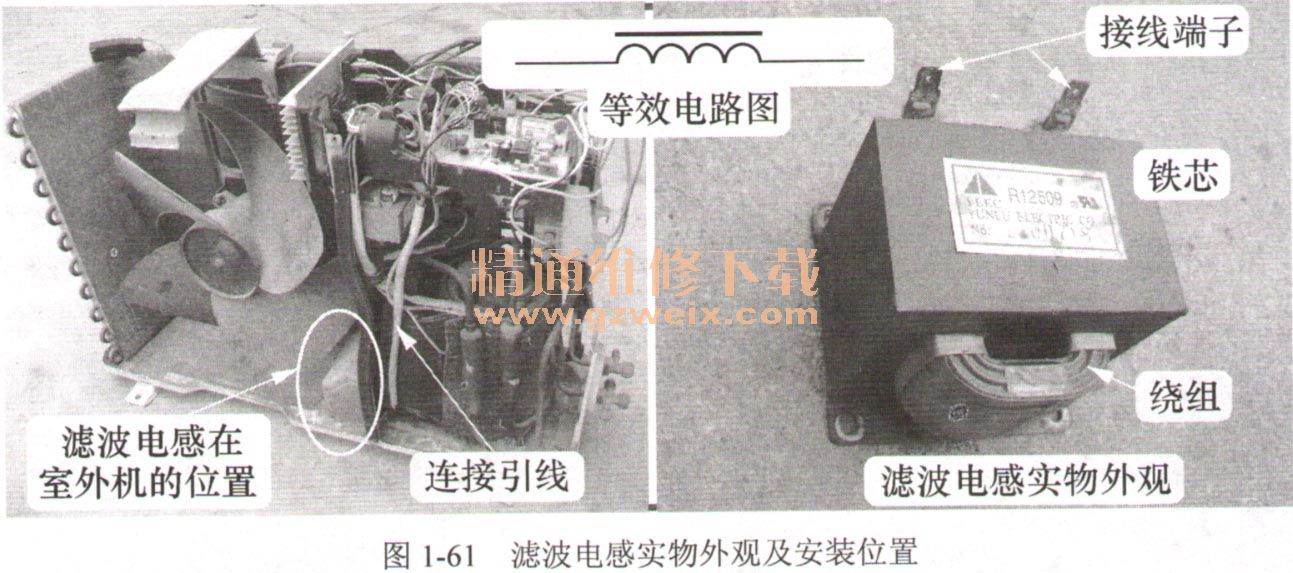

    五、濾波電感
    4．測量方法
    圖1-62所示為測量濾波電感的方法，測量時使用萬用表電阻擋，測量阻值約1Ω。

    由于濾波電感位于室外機底部，且外部有鐵殼包裹，直接測量其接線端子不是很方便，檢修時可以測量兩個連接引線的插頭阻值。
    5．常見故障
    ①濾波電感安裝在室外機底部，在制熱模式下化霜過程中產生的冷凝水將其浸泡，一段時間之后（安裝5年左右）引起絕緣阻值下降，通常在低于2MΩ時，會出現空調器通上電源之后空氣開關跳閘的故障。
    ②由于繞制濾波電感線圈的線徑較粗，很少有開路損壞的故障。而其工作時通過的電流較大，接線端子處容易產生熱量，將連接引線燒斷，出現室外機無供電的故障。
    ③濾波電感如果鐵芯與線圈松動，在壓縮機工作時會產生比較刺耳的噪聲，有些故障表現為壓縮機低頻運行時噪聲小，壓縮機高頻運行時噪聲大，容易誤判為壓縮機故障，在維修時需要注意判斷。

    六、濾波電容
    1．作用
    濾波電容實際為容量較大（約2 000μF）、耐壓較高（約直流400V）的電解電容。根據電容“通交流、隔直流”的特性，對濾波電感輸送的直流電壓再次濾波，將其中含有的交流成分直接入地，使供給模塊P、N端的直流電壓平滑、純凈，不含交流成分。
    2．引腳
    電容共有兩個引腳，即正極和負極。正極接模塊P端子，負極接模塊N端子，負極引腳對應有“日”狀標志。’
    3．分類

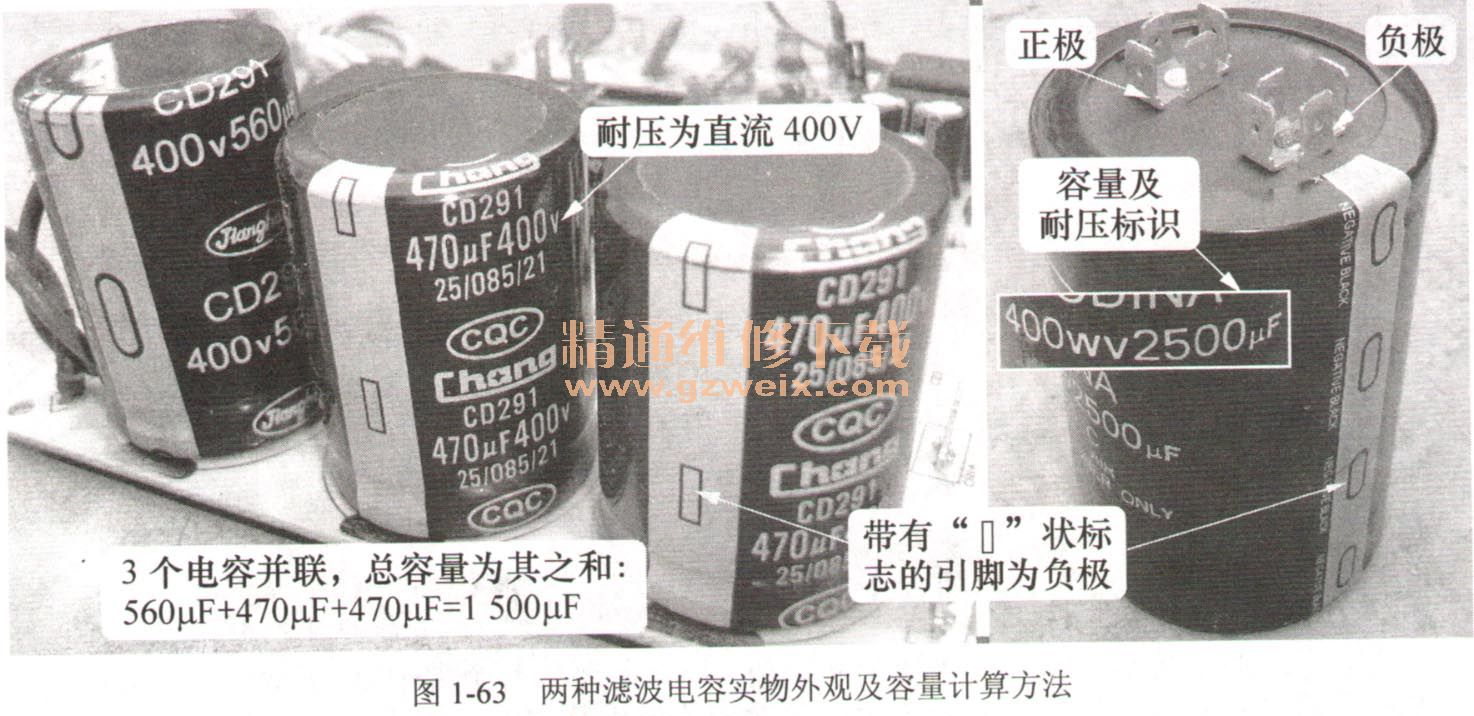

    濾波電容按電容個數分類，有兩種類型：單個電容或幾個電容并聯組成，實物外觀如圖1-63所示。

    單個電容：由1個耐壓400V、容量2 200μF左右的電解電容，對直流電壓濾波后為模塊供電，常見于早期壁掛式或目前柜式的變頻空調器，電控盒內設有專用安裝位置。
    幾個電容并聯：由2-4個耐壓400V、容量560μF左右的電解電容并聯組成，對直流電壓濾波后為模塊供電，總?cè)萘繛閱蝹�電容標注容量相加，常見于目前生產的變頻空調器，直接焊在室外機主板上。
    4．測量方法
    由于濾波電容容量較大，使用萬用表檢測難以準確判斷，通常直接代換試機。其常見故障為容量減小引發屢燒模塊故障，在實際維修中損壞比例較小。

    需要注意的是，由于濾波電容的容量較大，不能像檢測定頻空調器的壓縮機啟動電容一樣，直接短路其兩個引腳，否則濾波電容將會發出很大的放電聲音，甚至能將螺絲刀桿打出一個豁口。
    5．注意事項
    濾波電容正極連接模塊P端子，負極連接N端子，引線不能接錯。引線接反時，如濾波電容內存有直流300V電壓，將直接加在模塊內部與IGBT開關管并聯的續流二極管兩端，瞬間將模塊炸裂。
    如濾波電容未存有電壓，不會損壞模塊，但濾波電容正極經模塊內部的續流二極管接濾波電容的負極，相當于直流300V電壓短路，在室外機上電時，PTC電阻由于后級短路電流過大，阻值變?yōu)闊o窮大，室外機無工作電源，室內機由于檢測不到室外機發送的通信信號，2min后斷開室外機供電，報“通信故障”的故障代碼。
