四、室外機電控系統組成
    圖5-5（a）所示為室外機電控系統的電氣接線圖，圖5-5（b）所示為實物及作用（不含端子排、電感線圈A、壓縮機、室外風機、濾波器等體積較大的元器件）。

    從圖上可以看出，室外機電控系統由室外機主板（控制板）、功率模塊板（模塊板）、濾波器、整流硅橋、電感線圈A、電容、濾波電感（濾波電感B）、壓縮機、壓縮機頂蓋溫度開關（壓縮機熱保護器）、風扇電機、四通閥線圈、室外環溫傳感器（外氣）、室外管溫傳感器（盤管）、壓縮機排氣溫度傳感器（排氣）和端子排組成。
    圖5-6所示為室外機主板電路原理圖，圖5-7所示為模塊板電路原理圖。

    五、室外機主板及模塊板插座
    表5-3為室外機主板和模塊板插座明細，圖5-8所示為室外機主板和模塊板插座。

    1．室外機主板插座
    室外機主板有供電才能工作，為其供電的端子有電源L輸入、電源N．輸入、地線3個；外圍負載有室外風機、四通閥線圈、模塊板、壓縮機頂蓋溫度開關等，相對應有室外風機插座、四通閥線圈插座、為模塊板提供直流15V和5V電壓插座、壓縮機頂蓋溫度開關插座；為了接收模塊板的控制信號及傳遞通信信號，設有連接插座；為了和室內機主板交換信息，設有通信線；同時還要輸出交流電為硅橋供電，相應設有兩個輸出端子；由于濾波電容設在室外機主板上，相應有兩個直流300V輸入端子和兩個直流300V輸出端子。
    2．模塊板插座
    CPU設計在模塊板上，其有供電才能工作，弱電有直流15V和5V電壓插座，強電有直流300V供電電壓接線端子；為和室外機主板交換信息，設有連接插座；外圍負載有室外環溫、室外管溫、壓縮機排氣溫度3個傳感器，因此設有傳感器插座；還有模塊輸出的U、V、W端子，及帶有強制啟動室外機電控系統的插座。
    說明：
    ①室外機主板插座代號以“A”開頭，模塊板插座以“B”開頭，室外機主板電子元器件以“C”開頭，模塊板電子元器件以“D”開頭。
    ②室外機主板設計的插座，由模塊板和主板功能決定，也就是說，室外機主板的插座沒有固定規律，插座的設計由機型決定。

    六、室外機單元電路中的主要電子元器件

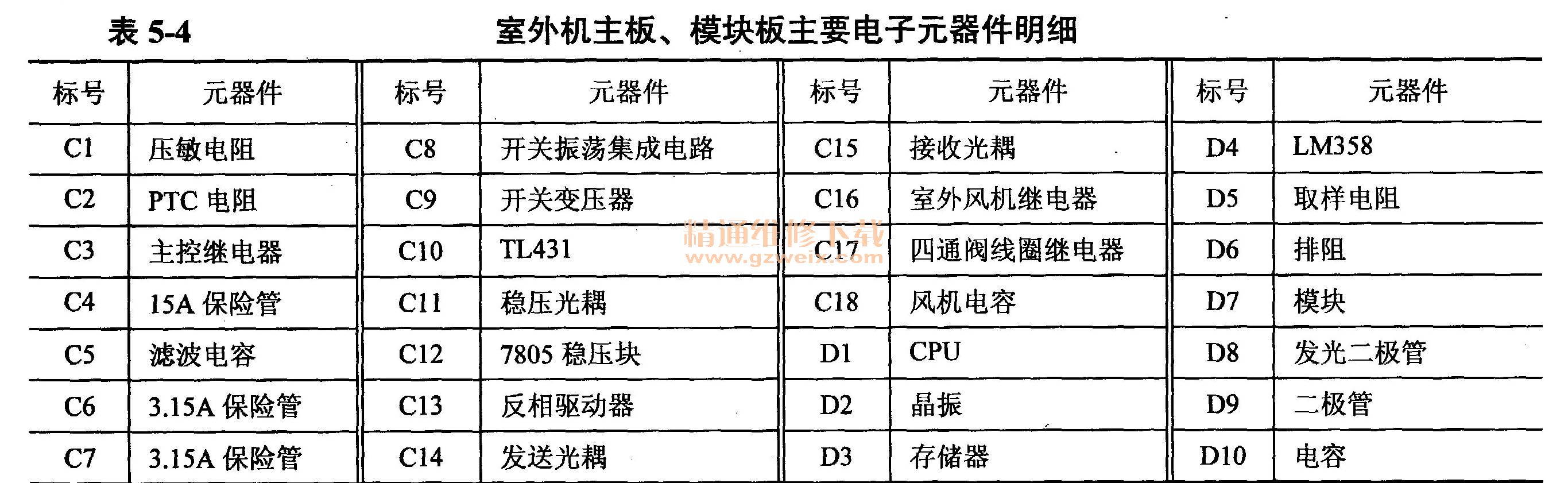

    表5-4為室外機主板及模塊板上主要電子元器件明細，圖5-9所示為室外機主板主要電子元器件，圖5-10所示為模塊板主要電子元器件。





    1．直流300V電壓形成電路
    該電路的作用是將交流220V電壓變?yōu)榧儍舻闹绷?00V電壓，由PTC電阻（C2）、主控繼電器（C3）、硅橋、濾波電感、濾波電容（C5）和15A保險管（C4）等元器件組成。
    2．交流220V輸入電壓電路
    交流220V輸入電壓電路的作用是過濾電網帶來的干擾，以及在輸入電壓過高時保護后級電路，由交流濾波器、壓敏電阻（C1）、3.15A保險管（C6）、電感線圈和電容等元器件組成。
    3．開關電源電路
    該電路的作用是將直流300V電壓轉換成直流15V、直流12V、直流5V電壓，其中直流15V為模塊內部控制電路供電（模塊還設有15V自舉升壓電路，主要元器件為二極管D9和電容D10），直流12V為繼電器及反相驅動器供電，直流5V為CPU等供電。開關電源電路設計在室外機主板上，主要由3.15A保險管（C17）、開關振蕩集成電路（C8）、開關變壓器（C9）、穩壓光耦（C11），穩壓取樣集成電路 TL431（C 10）及5V電壓產生電路7805（C12）等元器件組成。
    4. CPU及其三要素電路
    CPU（Dl）是室外機電控系統的控制中心，處理輸入部分電路的信號后對負載進行控制；CPU三要素電路是CPU正常工作的前提，由復位電路和晶振（D2）等元器件組成。
    5．存儲器電路
    存儲器電路存儲相關參數，供CPU運行時調取使用，主要元器件為存儲器（D3）。
    6．傳感器電路
    傳感器電路為CPU提供溫度信號。環溫傳感器檢測室外環境溫度，管溫傳感器檢測冷凝器溫度，壓縮機排氣溫度傳感器檢測壓縮機排氣管溫度，壓縮機頂蓋溫度開關檢測壓縮機頂部溫度是否過高。
    7．電壓檢測電路
    電壓檢測電路向CPU提供輸入市電電壓的參考信號，主要元器件為取樣電阻（D5）。
    8．電流檢測電路
    電流檢測電路提供壓縮機運行電流信號，主要元器件為電流放大集成電路LM358（D4）。
    9．通信電路
    通信電路與室內機主板交換信息，主要元器件為發送光耦（C14）和接收光耦（C15）。
    10．主控繼電器電路
    濾波電容充電完成后，主控繼電器觸點閉合，短路PTC電阻。驅動主控繼電器線圈的器件為2003反相驅動器（C13）。
    11．室外風機電路
    室外風機電路控制室外風機運行，主要由風機電容（C18）、室外風機繼電器（C16）和室外風機等元器件組成。
    12．四通閥線圈電路
    四通閥線圈電路控制四通閥線圈供電與失電，主要由四通閥線圈繼電器（C17）等元器件組成。
    13. 6路信號輸出電路
    6路信號控制模塊內部6個IGBT的導通與截止，使模塊產生頻率與電壓均可調的模擬三相交流電，6路信號由室外機CPU輸出，直接連接模塊的輸入引腳，設有排阻（D6）。

    14．模塊保護信號電路
    模塊保護信號由模塊輸出，直接送至室外機CPU相關引腳。
    15．指示燈電路
    該電路的作用是指示室外機的工作狀態，主要元器件為發光二極管（D8）。
