三、檢修過程
    1．新裝機或移機之后的變頻空調器出現通信故障
    故障原因通常為室內機和室外機連接線順序接錯，如圖6-13所示。
    2．正在使用的空調器出現通信故障
   （1）測量室內機N與S端子電壓
    如圖6-16所示，使用萬用表直流電壓擋，在上電但不開機狀態下測量。

    ①正常電壓為直流24V左右的跳變電壓
    如圖6-17所示，原因是室內機CPU只要上電工作，發送信號引腳就輸出脈沖通信信號，發送光耦PC1初級得電，發光二極管發光，因而次級導通，直流24V電壓經PC1次級引腳、接收光耦PC2初級發光二極管、二極管D9、電阻R15到接線端子。由于與室外機不能構成回路，因此為直流23V左右的跳變電壓。

    ②實測電壓為0V

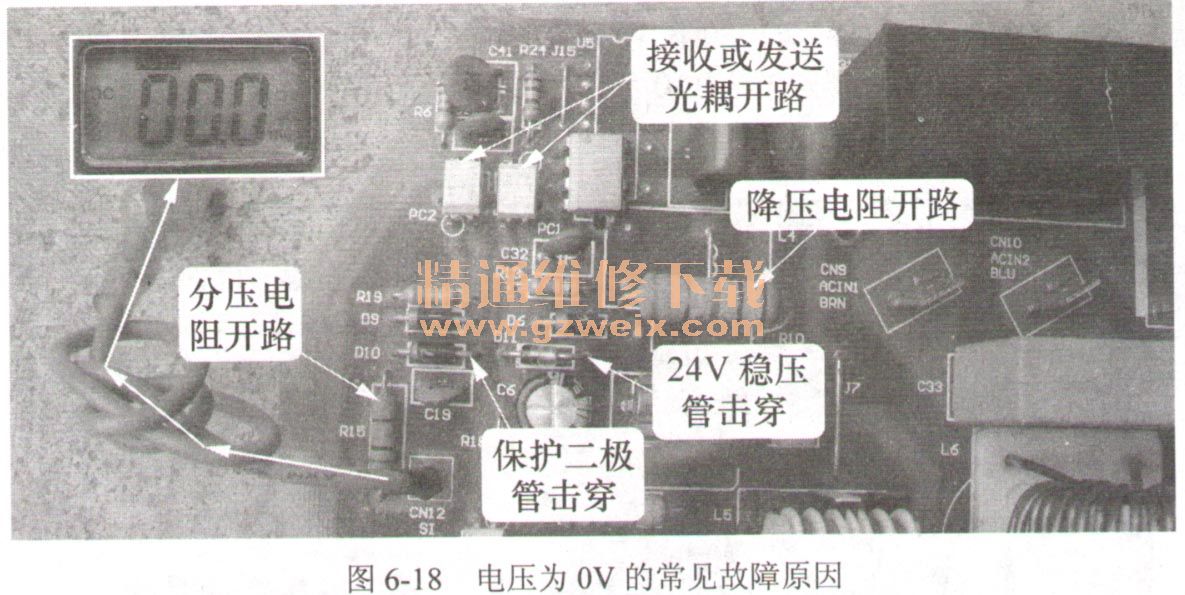

    說明室內機直流24V電壓產生電路或室內機通信電路出現故障，如圖6-18所示。24V電壓產生電路故障常見原因有降壓電阻R10開路、24V穩壓管擊穿、保護二極管D10擊穿、分壓電阻R15開路，其中以降壓電阻R10和分壓電阻R15損壞最為常見；通信電路常見故障原因有發送光耦PCl或接收光耦PC2損壞。

   （2）遙控開機后室內機主板向室外機供電，觀察通信電壓
    常見有3種結果。
    ①第一種結果：室外機不運行，依舊為直流24V電壓不變化，室內機顯示故障代碼為“通信故障”，檢修步驟如下。

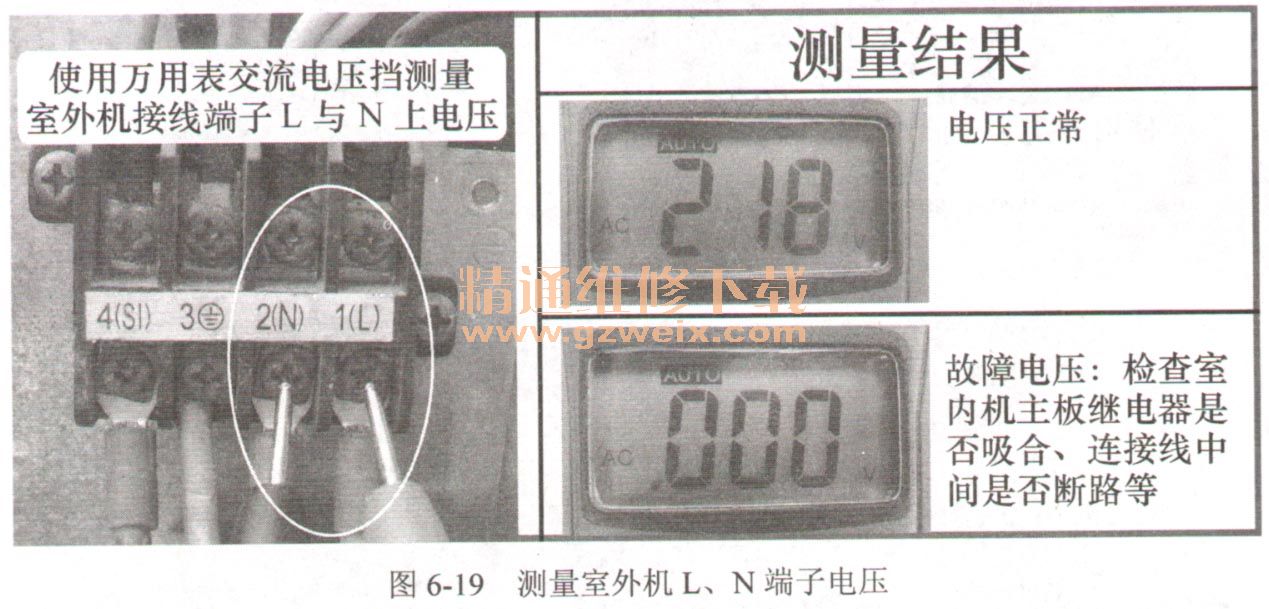

    步驟一：測量室外機接線端子L， N交流電壓。測量方法及結果分析如圖6-19所示。

    使用萬用表交流電壓擋，正常值為交流220V；如果電壓為交流0V，應檢查室內機主控繼電器是否吸合、室內外機連接線中間是否斷路等。
    步驟二：測量模塊P、N端子直流電壓。測量方法及結果分析如圖6-20所示。使用萬用表直流電壓擋，黑表筆接N端，紅表筆接P端，有以下3種結果。

      測量結果為正常值，即直流300V左右，下一步的檢查方法參見步驟只。
      測量結果為直流0V，下一步的檢查方法參見步驟四和步驟五。
      測量結果為直流120V左右，為硅橋內部其中一個整流二極管擊穿。
    步驟三：測量模塊P、N端電壓為直流300V時，應測量直流5V電壓，測量方法及結果分析如圖6-21所示。

    使用萬用表直流電壓擋，黑表筆接地，紅表筆接7805的③腳輸出端，正常值為直流5V，如測量結果為0V則是有故障。
        測量5V電壓，如結果為直流5V，說明開關電源電路正常，為室外機CPU沒有工作，應檢查其三要素電路，或室外機的通信電路有開路故障。
      如果電壓為直流0V，通常為開關電源電路出現故障。

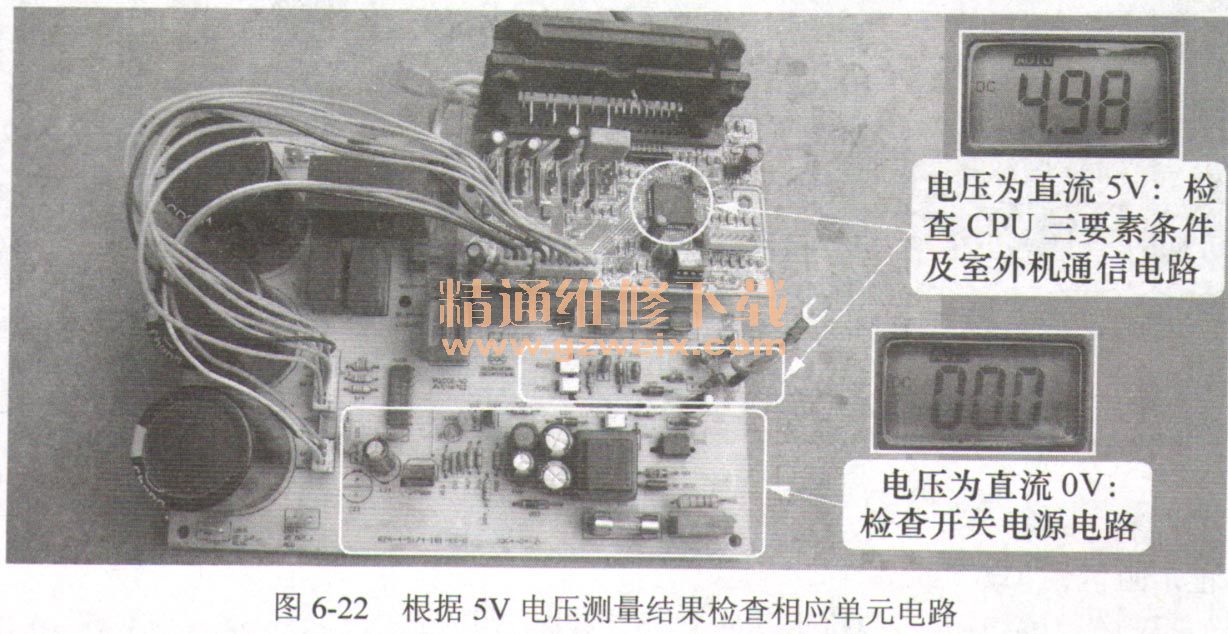

    圖6-22所示為根據5V電壓測量結果檢查相應單元電路。

    步驟四：測量模塊P， N端電壓為直流0V時，應測量硅橋的兩個交流輸入端電壓，使用萬用表交流電壓擋，測量方法及結果分析如圖6-23所示。

    ·正常值為交流220V。
    ·如果為0V則是有故障，參見步驟五的檢修方法。

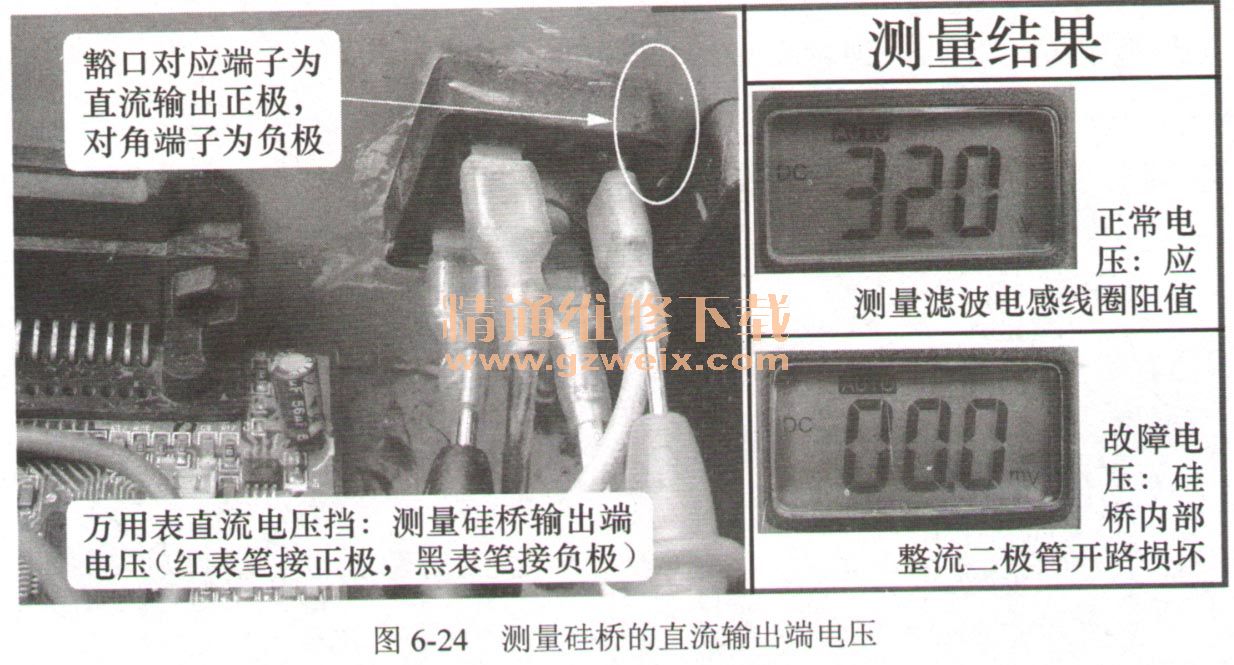

    如果測量硅橋交流輸入端電壓為交流220V而模塊P、N端子電壓為0V時，應測量硅橋直流輸出端電壓，使用萬用表直流電壓擋，測量方法及結果分析如圖6-24所示。

     ·正常值為直流300V左右。
     ·如果電壓為直流 0V，則為硅橋內部整流二極管開路損壞。
如果硅橋直流輸出端電壓為直流300V，而模塊P， N端子電壓為直流0V時，由于模塊P、N端子至硅橋直流輸出端供電回路中只有濾波電感，應測量其阻值是否正常。使用萬用表電阻擋測量連接線阻值，測量方法及結果分析如圖6-25所示。

        ·正常阻值約1Ω
        ·如果阻值為無窮大，應檢查其底部連接線是否開路。

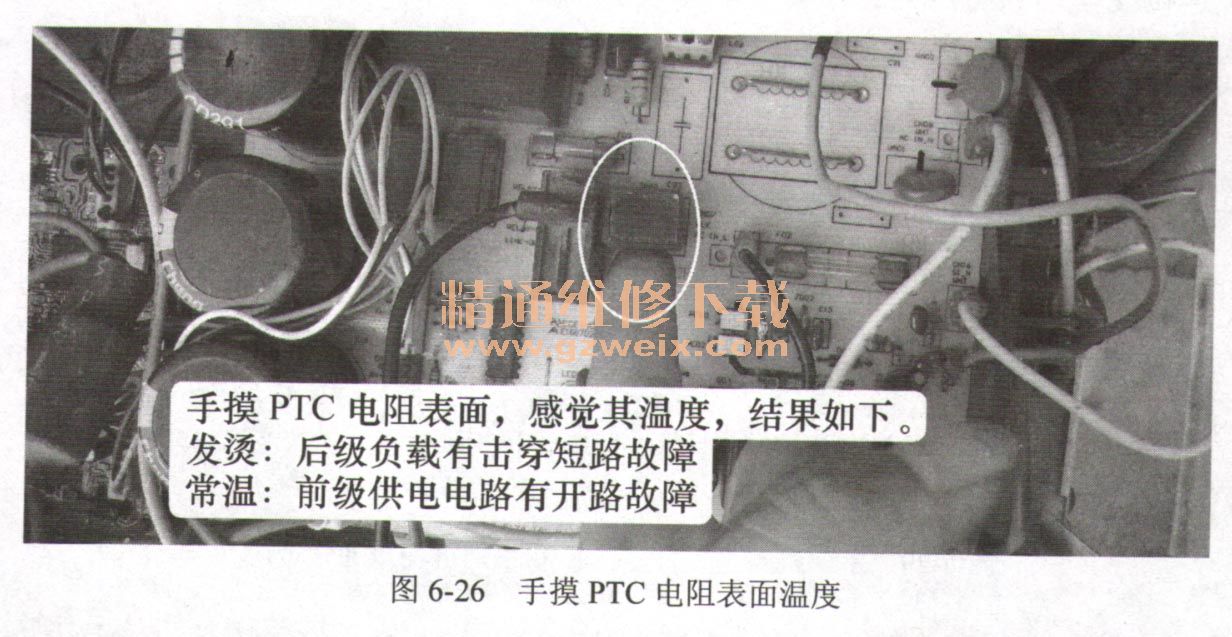

    步驟五：測量硅橋交流輸入端電壓為交流0V時，用手摸與主控繼電器觸點并聯的PTC電阻，感覺其溫度，可以判斷故障的大致部位：如果溫度很高有燙手的感覺，為后級負載有短路故障；如果接近常溫，則為前級供電線路出現故障。操作過程及結果分析如圖6-26所示。

     ·手摸PTC電阻溫度很高，有發燙的感覺。

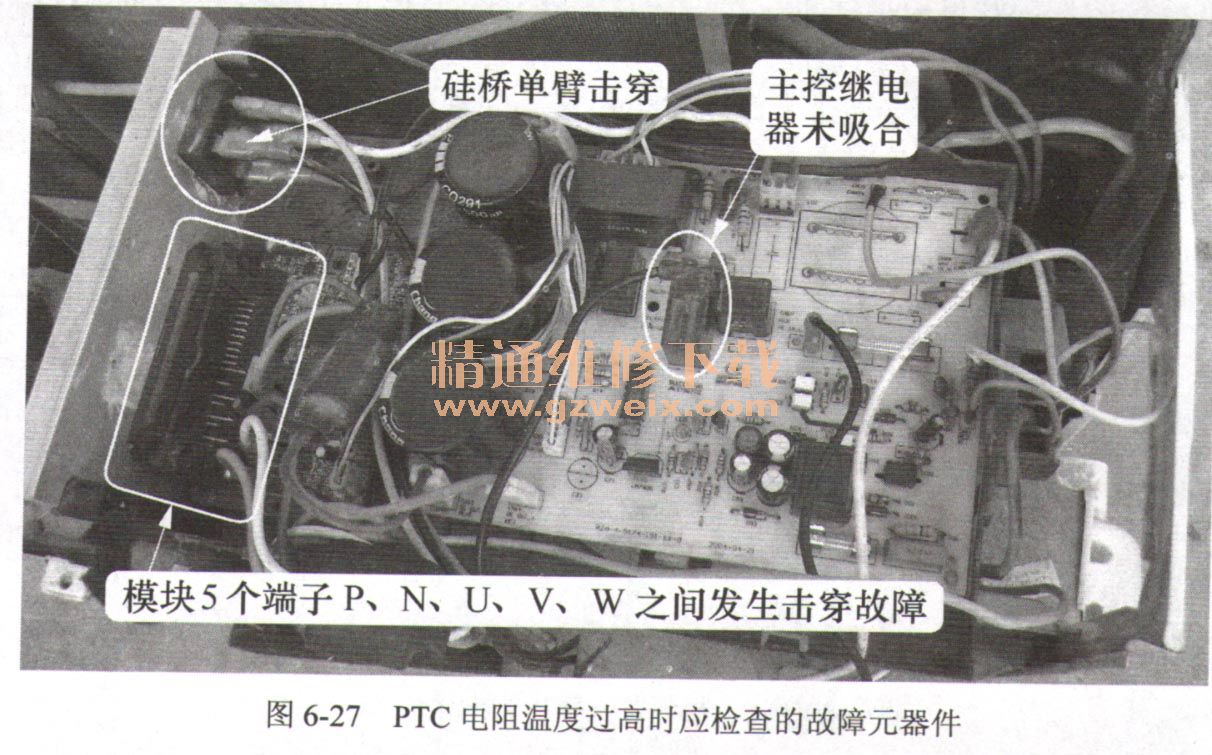

    常見故障如圖6-27所示，通常為硅橋內部某個二極管擊穿（也可稱為單臂擊穿），模塊P、N、U、V、W 5個端子之間有擊穿損壞或主控繼電器未吸合等原因引起。

      ·手摸PTC電阻為常溫，為前級供電電路有故障。
    常見故障如圖6-28所示，通常為15A供電保險管（室外機主板上體積最大的保險管）開路、PTC電阻自身損壞、交流220V濾波線圈開路等。

    ②第二種結果：室外機不運行，電壓依舊為直流24V不變，室內機主板和室外機主板顯示代碼均為“通信故障”。

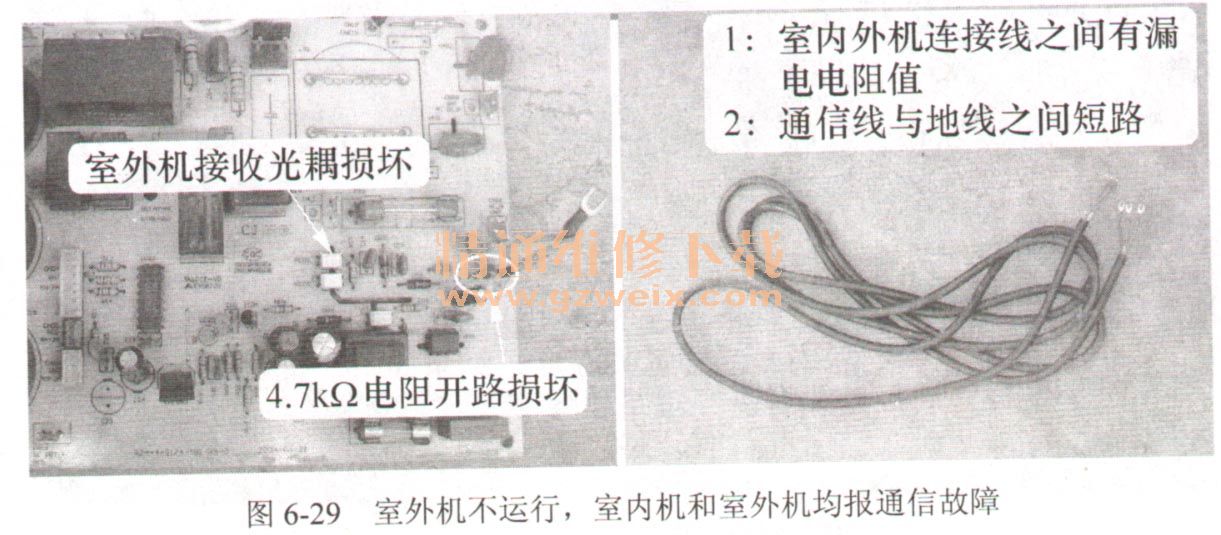

    常見故障如圖6-29所示，通常為室外機接收光耦損壞、通信電路的4.7kΩ電阻開路損壞、室內外機連接線出現漏電或短路故障等，致使直流24V電壓不能構成回路。

    ③第三種結果：開機后通信電壓跳動范圍正常，室內機和室外機均開始運行，但運行一段時間后室內機主板停止室外機的供電。
    常見故障如圖6-30所示，通常為室內機主板接收光耦損壞、室內外機連接線出現漏電或短路故障等。
