三、步進電機驅動電路

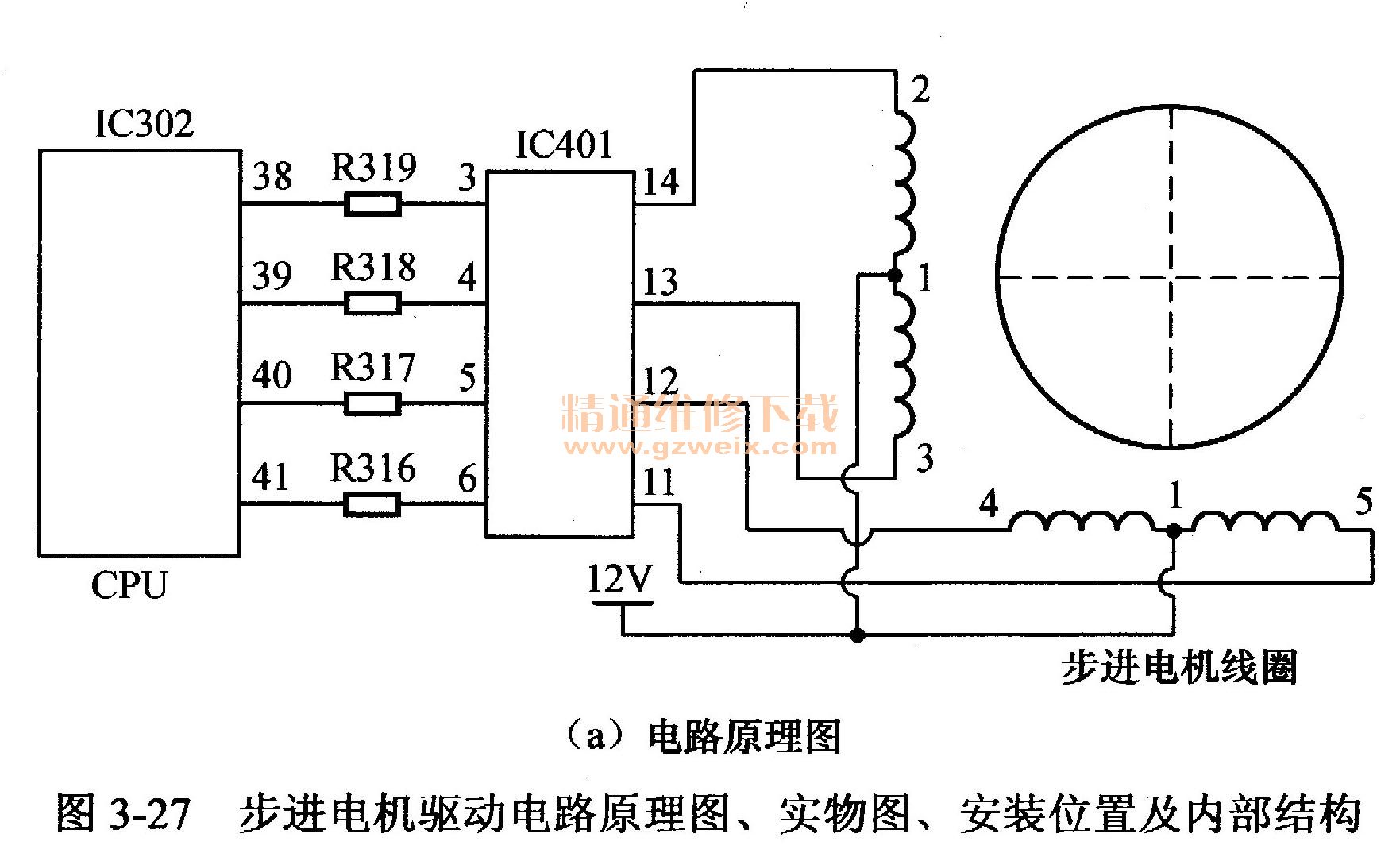

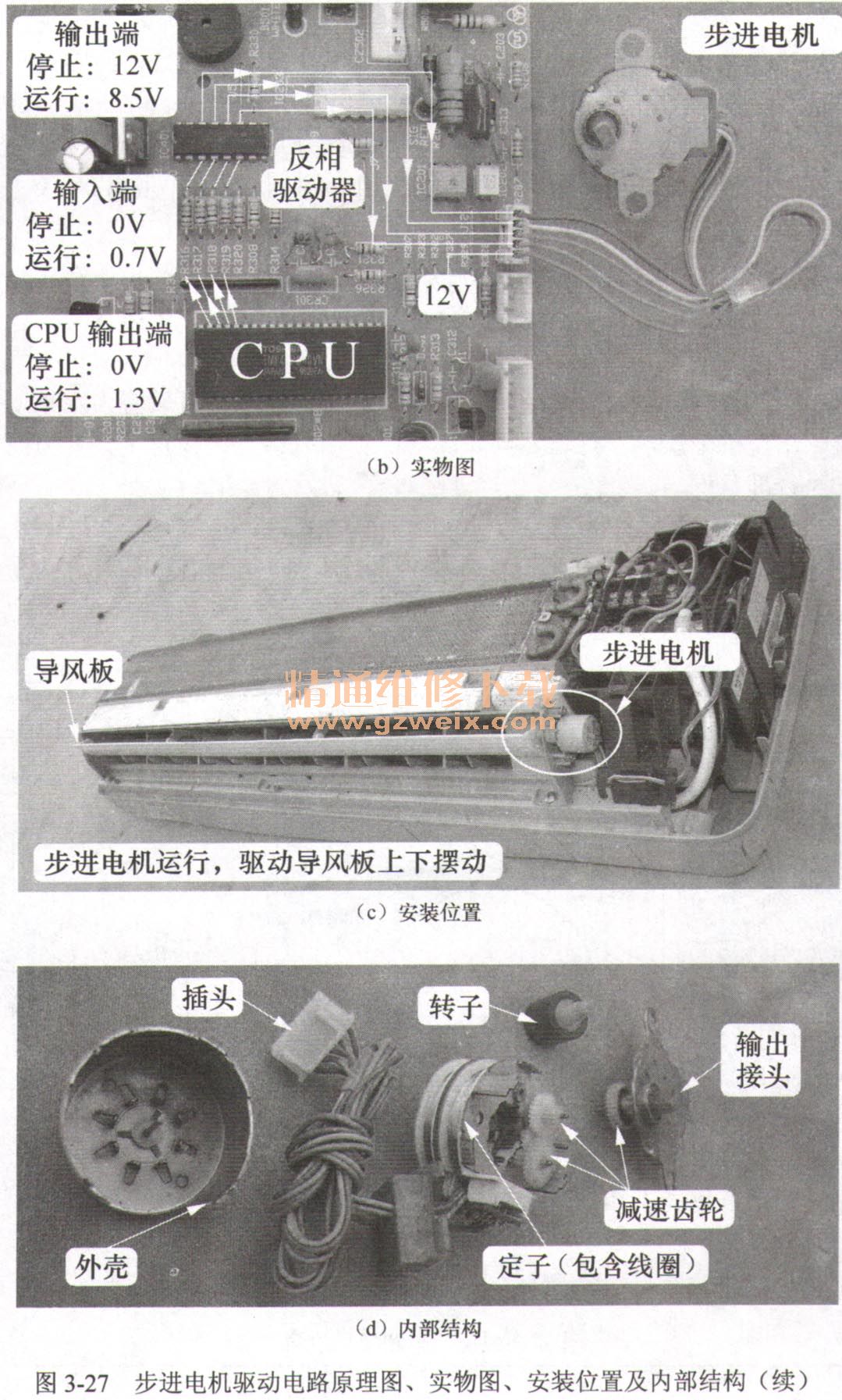

    圖3-27（a）所示為KFR-2601 GWBP步進電機驅動電路原理圖，圖3-27（b）所示為實物圖，圖3-27（c）所示為安裝位置，圖3-27（d）所示為內部結構，表3-20為CPU引腳電壓與步進電機狀態對應關系。

    1．工作原理
    需要控制步進電機運行時，CPU38、39、40、41腳輸出驅動信號，經限流電阻至反相驅動器IC401的輸入端③、④、⑤、⑥腳，IC401將信號放大后在14、13、12、11腳反相輸出，驅動步進電機線圈，電機轉動、帶動導風板上下擺動，使房間內送風均勻，并到達用戶需要的地方；需要控制步進電機停止轉動時，CPU38、39、40、41腳輸出低電平0v，線圈無驅動電壓，使得步進電機停止運行。
    驅動步進電機運行時，CPU的4個引腳按順序輸出高電平，實測電壓在1.3V左右變化；同理，反相驅動器輸入端電壓在0.7V左右變化，輸出端電壓在8.5V左右變化。
    2．電路相關知識
    制冷時吹出空氣潮濕，于是自然下沉，使用時應將導風板角度設置為水平，應避免直吹人體；制熱時吹出空氣干燥，于是自然向上漂移，使用時將導風板角度設置為向下，這樣可以使房間內送風合理且均勻。
    3．步進電機測量方法

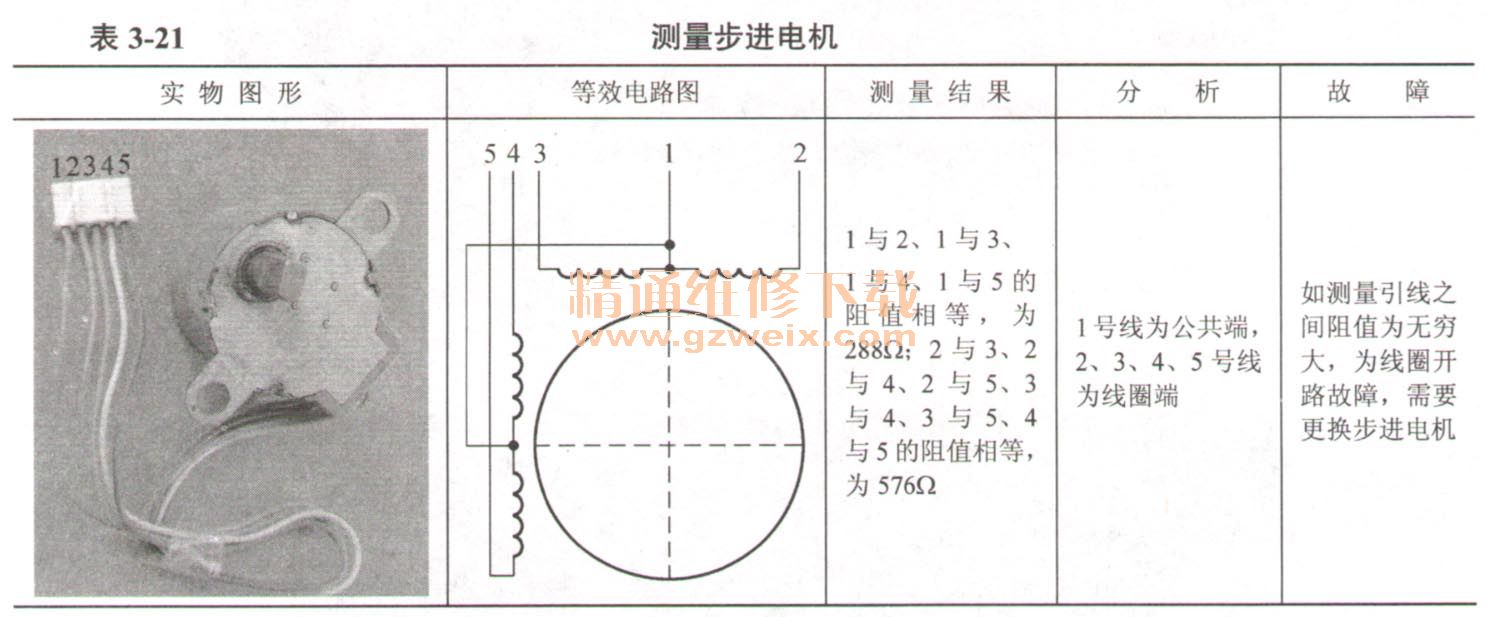

    英文“FLAP”是步進電機在主板上的插座代號，線圈工作電壓為直流12V。使用萬用表電阻擋測量5根引線之間的阻值，結果見表3-21。

    說明：在實際電路中，1號線接直流12V電壓，2、3、4、5號線接反相驅動器；不同廠家步進電機測量的阻值可能不相同，但只要符合規律即可。
    4．常見故障
    步進電機驅動電路的常見故障見表3-22。

    四、主控繼電器驅動電路
    圖3-28（a）所示為KFR-2601 GWBP主控繼電器驅動電路原理圖，圖3-28（b）所示為繼電器觸點吸合過程，圖3-28（c）所示為繼電器觸點斷開過程，表3-23為CPU引腳電壓與繼電器觸點狀態的對應關系。

    1．工作原理
    主控繼電器為室外機供電，CPU25腳為控制引腳。當CPU處理輸入的信號，需要為室外機供電時，25腳為高電平3.5V，該電壓信號經限流電阻R314送至反相驅動器IC401的輸入端①腳，電壓為約2V高電平，內部電路翻轉，輸出端引腳接地，其對應輸出端16腳為低電平0.8V，繼電器RL401線圈得到直流11.2V供電，產生電磁力使觸點3-4閉合，電源電壓由L端經主控繼電器3-4觸點去接線端子，與N端組合為交流220V電壓，為室外機供電。
    當CPU處理輸入的信號，需要斷開室外機供電時，25腳為低電平0V、IC401輸入端①腳也為低電平0V，內部電路不能翻轉，對應CPU輸出端16腳為高電平12V，繼電器RL401線圈電壓為直流0V，觸點3～4斷開，停止室外機的供電。
    2．電路相關知識
    為室外機供電時，接線端子N為公共端，供電電壓由電源插頭的N端直接供給室外機；電源L端供電需要經過室內機主板主控繼電器觸點。由于電源插頭L端供電直接連接主控繼電器，并沒有經過室內機主板的保險管，因此室外機強電出現短路故障時，不會燒壞保險管，表現為空氣開關跳閘。
    3．關鍵元器件
    圖3-29（a）所示為繼電器實物外觀，圖3-29（b）所示為線圈引腳作用。


    本電路關鍵元器件為繼電器，在電路中的英文符號通常為“RY”或“RL”；外觀為黑色的長方體，一側為觸點端，連接強電負載，一側為線圈端，連接驅動電路；它是一種用較小的電流控制大功率負載的“自動開關”，工作時線圈得電產生電磁吸力，使觸點閉合，控制負載運行。
    繼電器的兩個主要參數為線圈工作電壓和觸點電流，線圈一般為直流12V供電，觸點電流即觸點吸合時所能通過的最大電流，負載不同，工作電流也不同，因而在電路中選用不同的繼電器控制不同的負載。
    4．常見故障
    主控繼電器驅動電路常見故障見表3-24。
