二、傳感器電路
    傳感器電路向室外機CPU提供室外環境溫度、室外冷凝器溫度和壓縮機排氣管溫度3種溫度信號。
    1．組成與作用
   （1）室外環溫傳感器電路

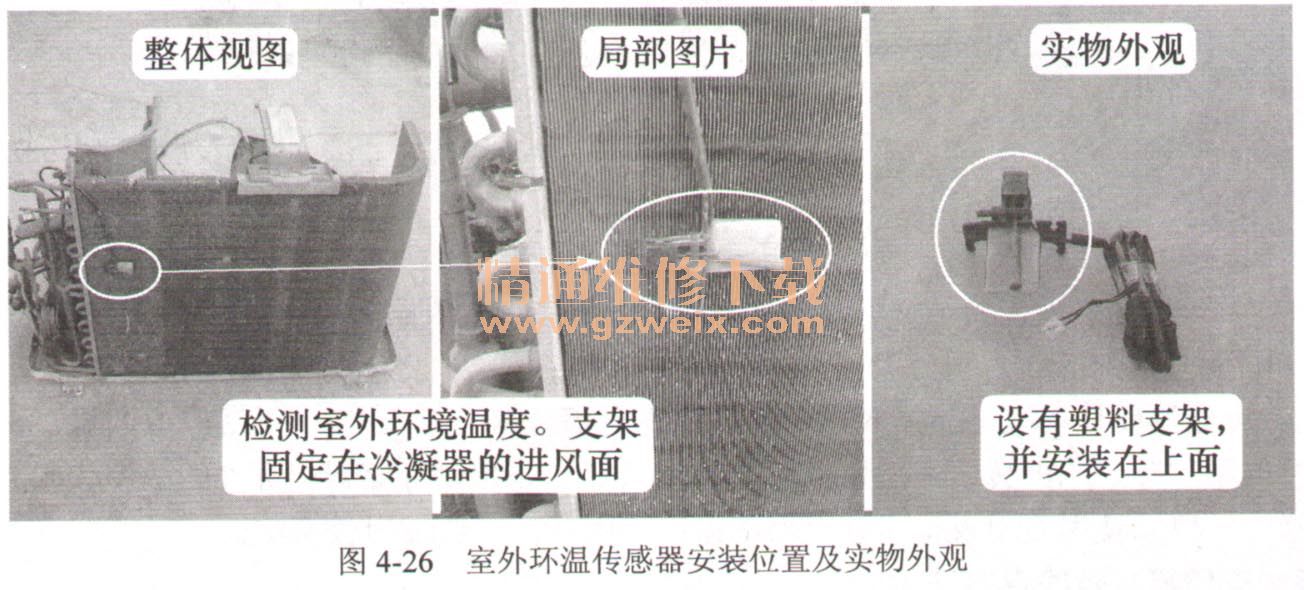

    圖4-26所示為室外環溫傳感器安裝位置及實物外觀。

    ①該電路的作用是檢測室外環境溫度，由室外環溫傳感器（25℃/5kΩ）和分壓電阻R213（4.7kΩ精密電阻、1％誤差）等元器件組成。
    ②在制冷和制熱模式，決定室外風機轉速。
    ③在制熱模式，與室外管溫傳感器溫度組成進入除霜的條件。
   （2）室外管溫傳感器電路

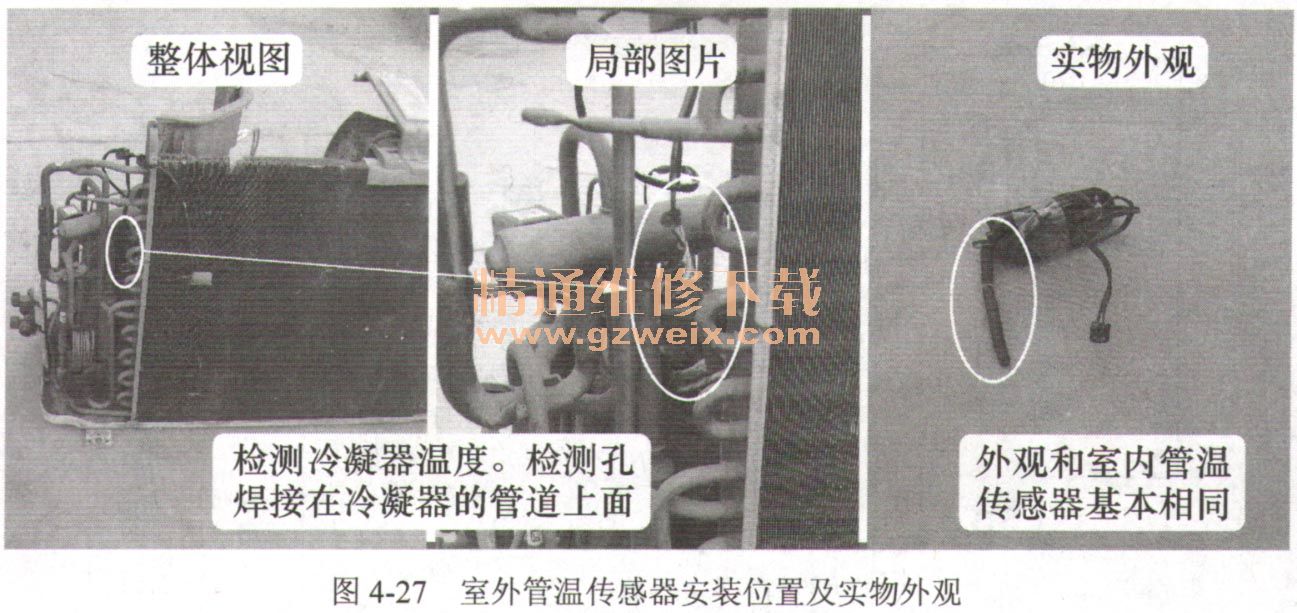

    圖4-27所示為室外管溫傳感器安裝位置及實物外觀。

    ①該電路的作用是檢測室外冷凝器溫度，由室外管溫傳感器（25℃ /5kΩ）和分壓電阻R211（4.7kΩ精密電阻、1％誤差）等元器件組成。
    ②在制冷模式，判定冷凝器過載。室外管溫≥70 ℃，壓縮機停機；當室外管溫≤50℃時，3min后自動開機。
    ③在制熱模式，與室外環溫傳感器溫度組成進入除霜的條件。空調器運行一段時間（約40min），室外環溫≥3℃時，室外管溫延-3℃，且持續5min；或室外環溫＜3℃時，室外環溫室外管溫≥7℃，且持續5min。
    ④在制熱模式，判斷退出除霜的條件。當室外管溫>12℃時或壓縮機運行超過8min。
   （3）壓縮機排氣溫度傳感器電路
    圖4-28所示為壓縮機排氣溫度傳感器安裝位置及實物外觀。

    ①該電路的作用是檢測壓縮機排氣管溫度，由壓縮機排氣溫度傳感器（25℃ /65kΩ）和分壓電阻R208 < 20kΩ精密電阻、1％誤差）等元器件組成。
    ②在制冷及制熱模式，壓縮機排氣溫度≤93℃，壓縮機正常運行；93℃＜?jí)嚎s機排氣溫度＜115℃，壓縮機運行頻率被強制設定在規定的范圍內或者降頻運行；壓縮機排氣溫度＞115℃，壓縮機停機；只有當壓縮機排氣溫度下降到≤90℃時，才能再次開機運行。
    2．工作原理

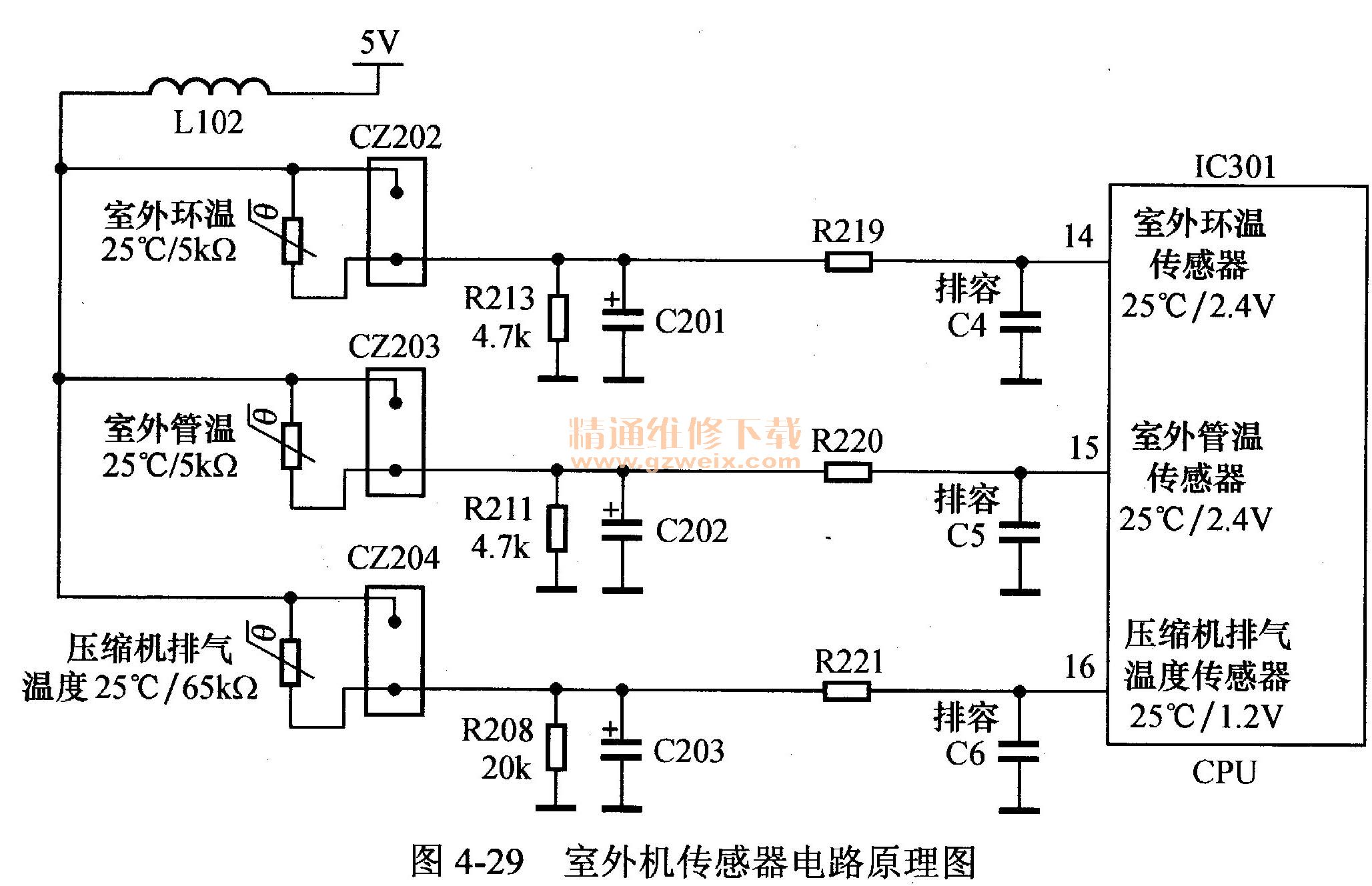

    圖4-29所示為室外機傳感器電路原理圖，圖4-30所示為室外管溫傳感器信號流程。


    CPU的14腳檢測室外環溫傳感器溫度、15腳檢測室外管溫傳感器溫度、16腳檢測壓縮機排氣溫度傳感器溫度。
    室外機3路傳感器的工作原理相同，與室內機傳感器電路工作原理也相同，均為傳感器與偏置電阻組成分壓電路，傳感器為負溫度系數（NTC）的熱敏電阻。以室外管溫傳感器電路為例，如冷凝器溫度由于某種原因升高，室外管溫傳感器溫度也相應升高，其阻值變小，根據分壓電路原理，分壓電阻R211分得的電壓也相應升高，輸送到CPU15腳的電壓升高，CPU根據電壓值計算得出冷凝器溫度升高，與內置的程序相比較，對室外機電路進行控制，假如計算得出的溫度大于70℃，則控制壓縮機停機，并將故障代碼通過通信電路傳送到室內機主板CPU。
    3．傳感器溫度與電壓對應關系
    ①海信空調器室外環溫傳感器與室外管溫傳感器的型號通常為25℃/5kΩ，分壓電阻阻值為4.7kΩ或5.1kΩ，制冷和制熱模式常見溫度與電壓的對應關系見表4-5。

    室外環溫傳感器測量溫度范圍，制冷模式在20～40℃之間，制熱模式在－10～10℃之間。
    室外管溫傳感器測量溫度范圍，制冷模式在20～70℃之間（包括未開機時），制熱模式在－15～10℃之間（包括未開機時）。
    說明：室外環溫與室外管溫傳感器的型號及分壓電阻阻值均相同，因此在未開機時測量插座分壓點電壓應相等或接近。
    ②壓縮機排氣溫度傳感器型號通常為25℃/65kΩ，分壓電阻為20kΩ，制冷和制熱模式常見溫度與電壓的對應關系見表4-6。


    壓縮機排氣溫度傳感器測量溫度范圍，制冷模式未開機時在20～40℃之間，制熱模式未開機時在－10～10℃之間，正常運行時在80～90℃之間，制冷系統出現故障時有可能在90～110℃之間。
    ③室外環溫和室外管溫傳感器，不同空調器品牌使用的型號也不相同。如海信空調器使用的型號通常為25℃/5kΩ，分壓電阻阻值為4.7～5.1kΩ之間；如美的空調器使用的型號通常為25℃/10kΩ，分壓電阻阻值為8.8kΩ。壓縮機排氣溫度傳感器大多數空調器品牌使用型號相同，為25℃ /65kΩ，分壓電阻阻值為20kΩ。
    4．常見故障
    傳感器電路常見故障見表4-7。
