二、CPU及其三要素電路
    1. CPU簡介
    CPU是一個大規模的集成電路，是電控系統的控制中心，其內部寫入了運行程序。室內機CPU的作用是接收使用者的操作指令，結合室內環溫、管溫傳感器等輸入部分電路的信號進行運算和比較，確定運行模式（如制冷、制熱、除濕和送風），通過通信電路傳送至室外機主板CPU，間接控制壓縮機、室外風機和四通閥線圈等部件，使空調器按使用者的意愿工作。

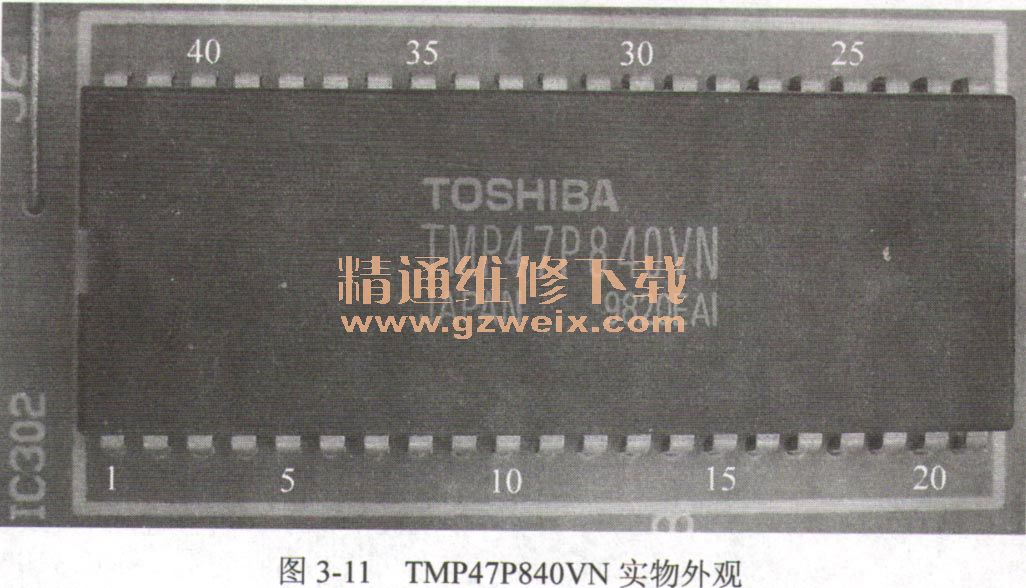

    CPU是主板上體積最大、引腳最多的器件。現在主板CPU的引腳功能都是空調器廠家結合軟件來確定的，也就是說同一型號的CPU在不同空調器廠家主板上引腳的作用是不一樣的。海信KFR-2601 GWBP室內機CPU型號為東芝TMP47P840VN，主板代號IC302，共有42個引腳，圖3-11所示為其實物外觀，表3-9為主要引腳功能。

    2. CPU三要素電路工作原理
    圖3-12（a）所示為CPU三要素電路原理圖，圖3-12（b）所示為實物圖。

    電源、復位、時鐘振蕩電路稱為CPU三要素電路，是CPU正常工作的前提，缺一不可，否則會死機，引起空調器上電后室內機主板無反應的故障。
   （1）電源電路火
    CPU42腳是電源供電引腳，由7805的③腳輸出端直接供電。
    CPU21腳為接地引腳，和7805的②腳相連。
   （2）復位電路
    復位電路將內部程序處于初始狀態。CPU的33腳為復位引腳，外圍元器件IC301（MC34064）、R313、C312、D301組成低電平復位電路。
    開機瞬間，直流5V電壓在濾波電容的作用下逐漸升高，當電壓低于4.6V時，IC301的①為低電平信號，加至CPU的33腳，使CPU內部電路清零復位；當電壓高于4.6V時，IC301的①腳信號變?yōu)楦唠娖剑�加至CPU33腳，使其內部電路復位結束，開始工作。
   （3）時鐘振蕩電路
    時鐘振蕩電路提供時鐘頻率。CPU 31、32為時鐘引腳，內部振蕩器電路與外接的晶振CR3 01組成時鐘振蕩電路，提供穩定的6MHz時鐘信號，使CPU能夠連續執行指令。
    3．關鍵元器件

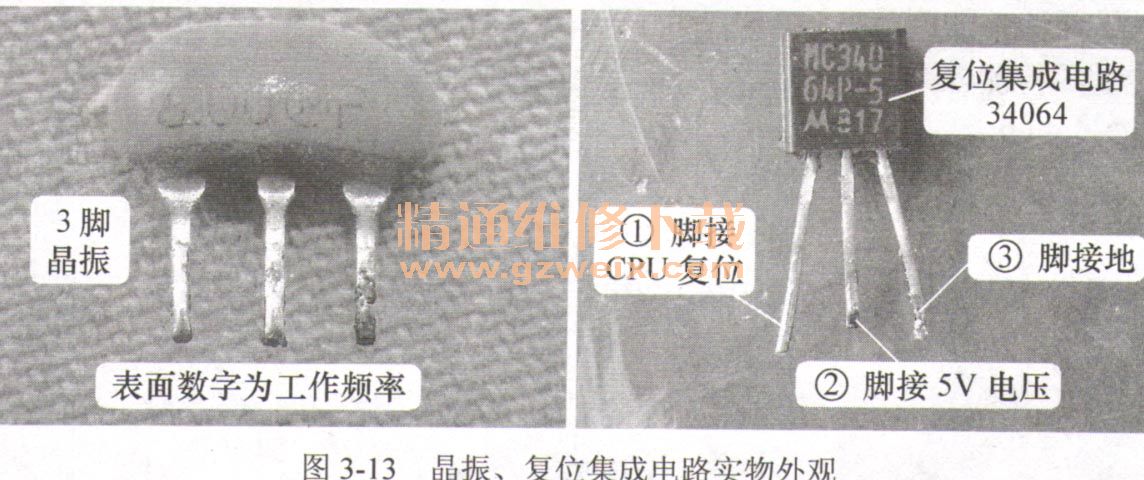

    晶振、復位集成電路實物外觀如圖3-13所示。


   （1）晶振
    晶振在電路中的英文符號為“X”或“XT”，位于CPU附近。晶振按引腳分類可分為兩種：2個引腳通常為白色，直接與CPU相連；3個引腳通常為藍色，中間引腳接地，兩側引腳與CPU相連。
    晶振測量方法及故障分析見表3-10。

   （2）復位集成電路
    復位集成電路在電路中的英文符號為“IC"（集成電路）；工作電壓為5V，輸出至CPU引腳的電壓相對于5V電壓延時幾十毫秒；外形同三極管，位于CPU附近，3個引腳分別接CPU復位、地、5V端；常用型號有MC34064、HT7044。
