第三節 室外機輸人部分電路
    輸入部分電路的作用是向CPU提供數據、溫度、電壓和電流等信號，是CPU控制輸出部分電路的依據。

   一、存儲器電路
    存儲器電路的作用是向CPU提供工作時所需要的數據。存儲器內部存儲壓縮機V/F值、電流保護值和電壓保護值等數據，CPU工作時調取存儲器的數據對室外機電路進行控制。圖4-24（ a）所示為海信KFR-2601 GW/BP存儲器電路原理圖，圖4-24（b）所示為實物圖。

    1．工作原理
    CPU需要讀寫數據時，CPU63腳片選IC303的①腳，CPU62腳向IC303的②腳發送時鐘信號，CPU61腳將需要查詢數據的指令輸入到IC303的③腳，CPU60腳讀取IC303④腳反饋的數據。

    2．電路相關知識
    ①存儲器在主板上的英文符號為“IC”（代表為集成電路），常用的型號有93C X X系列和24C X X系列；其外觀為黑色，位于CPU附近，通常為8個引腳雙列設置。
    ②存儲器硬件一般不會損壞，常見故障為內部數據失效或CPU無法讀取數據，出現如能開機但不制冷、風機轉速不能調節等故障，CPU會報出“存儲器損壞”的故障代碼。在實際檢修中，單獨使用萬用表檢修存儲器電路比較困難，一般使用代換法。
    3．存儲器故障檢查方法
    如空調器出現室外風機運行、壓縮機不運行故障，可將室外機主板上的壓縮機頂蓋溫度開關的插頭拔下，等待5s左右再插上，如壓縮機開始運行，則為存儲器故障。此方法適用于海信早期的交流變頻空調器，特點是室外機CPU型號為MB89855系列，模塊為光耦驅動，具體型號有KFR-26GWBP .  KFR-2601 GWBP 、KFR-28GWBP 、KFR-2801 GWBP、KFR-2701 GWBP、KFR-3 501 GWBP、KFR-50LWBP、KFR-5001 LWBP和KFR-60LWBP。
    4．相似電路

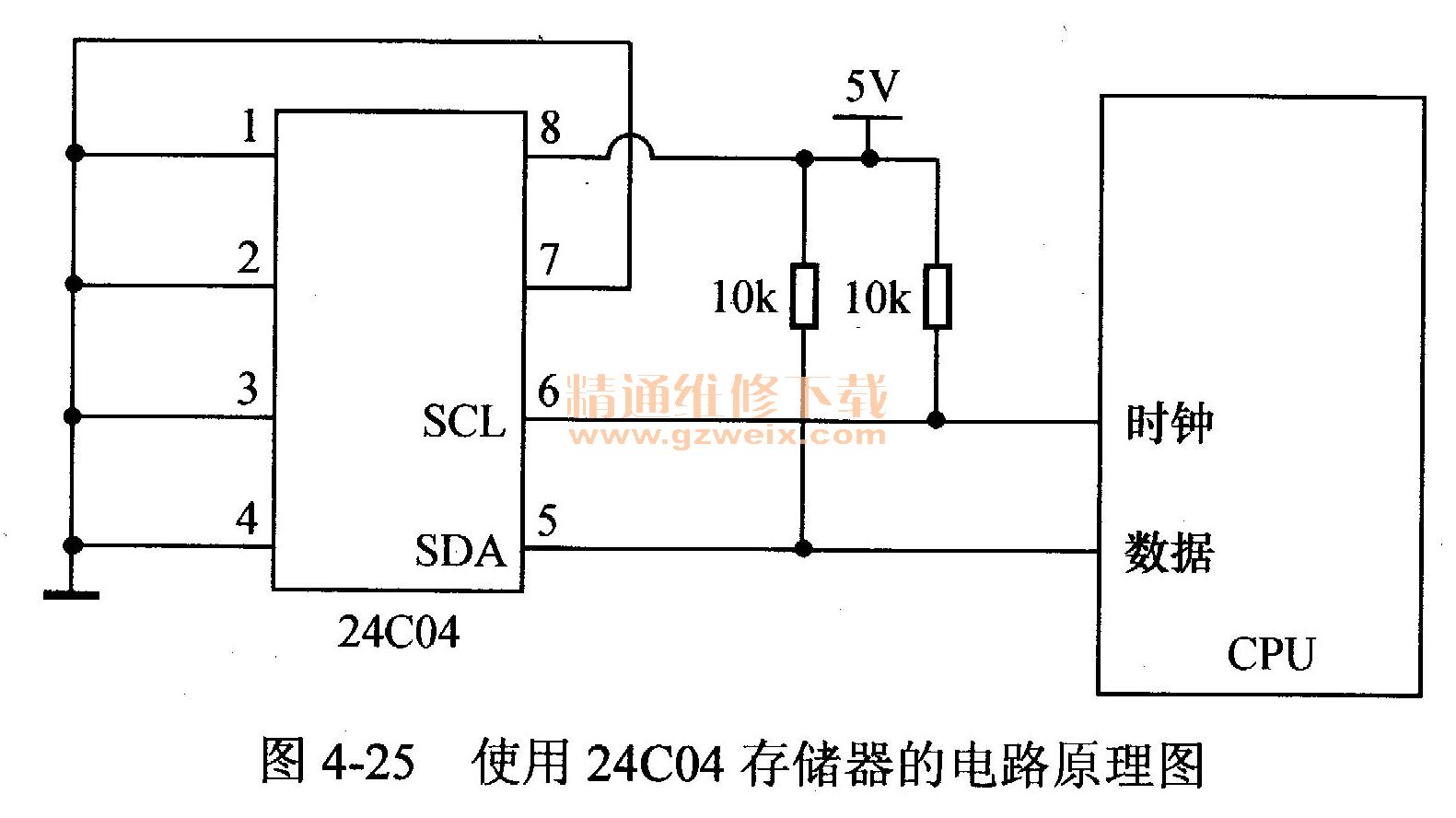

    海信KFR-50GW/09BP室外機存儲器電路如圖4-25所示。存儲器型號為24C04，通信過程采用I 2C總線方式，即IC與IC之間的雙向傳輸總線，它有兩條線：串行時鐘線（SCL）和串行數據線（SDA）。時鐘線傳遞的時鐘信號由CPU輸出，存儲器只能接收；數據線傳送的數據是雙向的，CPU可以向存儲器發送信號，存儲器也可以向CPU發送信號。
