第四節 室內機輸出部分電路
    CPU將輸入電路的信號處理后驅動指示燈、蜂鳴器、步進電機和主控繼電器等負載，使空調器按用戶意愿正常工作。

    一、指示燈電路

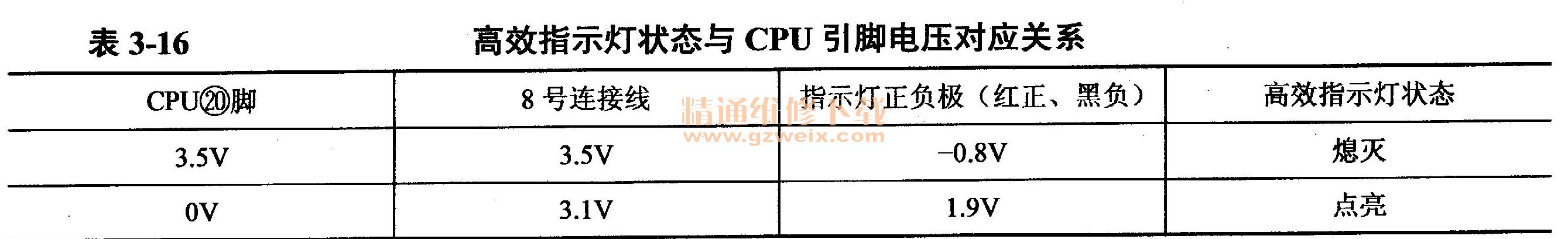

    圖3-23（a）所示為KFR-2601 GWBP指示燈電路原理圖，圖3-23（b）所示為實物圖表3-16為CPU引腳電壓與高效指示燈狀態對應關系。

    1．工作原理
    指示燈電路的作用是指示空調器的工作狀態，或者出現故障時以指示燈的亮、滅、閃的組合顯示代碼。CPU）17、18、19、20腳分別是電源、定時、運行、高效指示燈控制引腳。
    上述4個指示燈電路工作原理相同，以高效指示燈為例，如CPU20腳輸出低電平，經R315送至高效指示燈的負極，正負極兩端有1.9V的電壓而點亮；如20腳輸出高電平，正負極兩端沒有電壓而熄滅。
    2．電路相關知識
    發光二極管的測量方法同普通二極管，使用萬用表二極管擋，應符合正向?qū)�通、反向截止的特性，在實際檢修中指示燈電路的故障率較低。
    3．常見故障

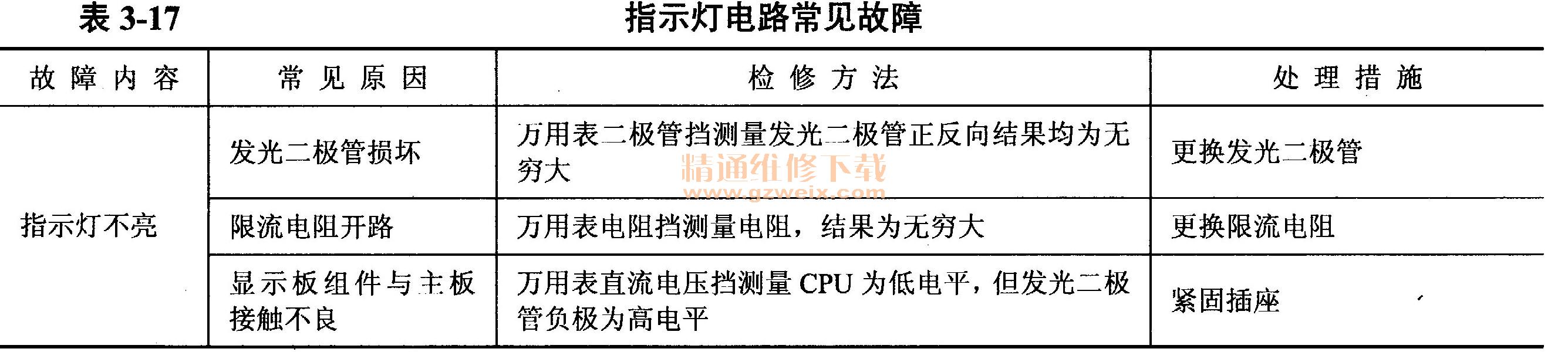

    指示燈電路常見故障見表3-17。

    二、蜂鳴器電路
    圖3-24（a）所示為KFR-2601 GW/BP蜂鳴器電路原理圖，圖3-24（b）所示為實物圖。

    1．工作原理
    本電路的作用為提示（響一聲）CPU接收到遙控信號且已處理。CPU36腳是蜂鳴器控制引腳，正常時為低電平；當接收到遙控信號時引腳變?yōu)楦唠娖剑�反相�?qū)動器IC401的輸入端⑦腳也為高電平，輸出端⑩腳則為低電平，蜂鳴器發出預先錄制的音樂。
    2．關鍵元器件
   （1）蜂鳴器
    蜂鳴器在電路中的英文符一號為“BU”或“BZ”；供電電壓為直流12V；外觀為黑色的圓柱形，引腳位于下方，中間帶有較小的圓孔。
   （2）反相驅動器

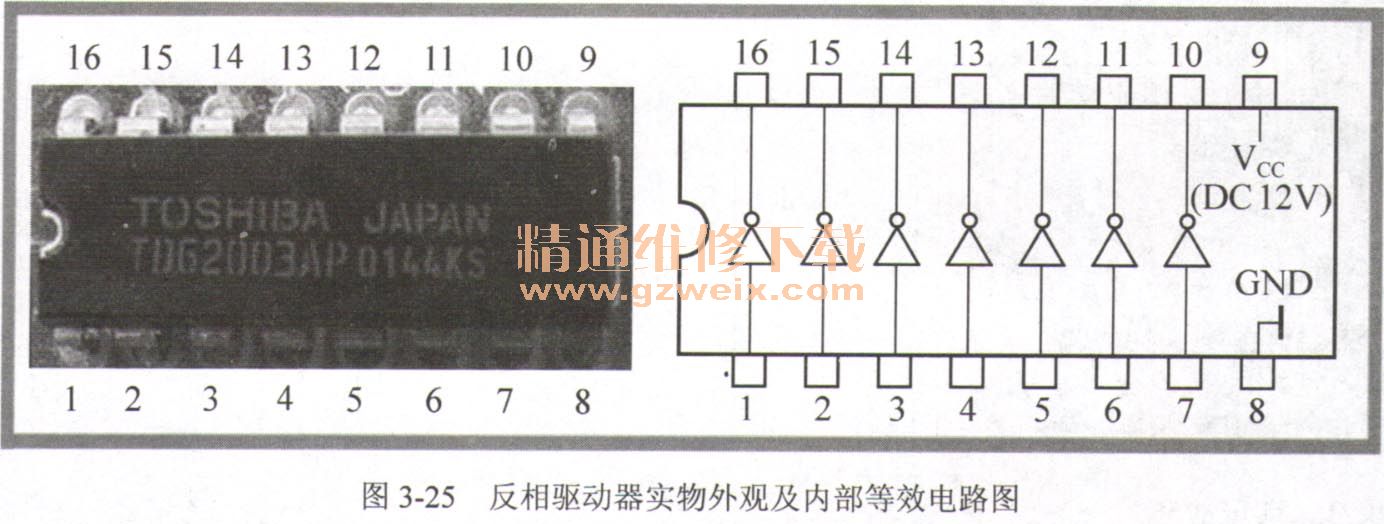

    ①基本知識。反相驅動器的常用型號為2003，圖3-25所示為其實物外觀及內部等效電路圖；供電電壓為直流12V；外觀為黑色的長方形，體積與引腳個數均僅次于CPU、在電路中的英文符號為“IC"（代表集成電路），其中的一側引腳直接或通過電阻與CPU相連。

    ②工作原理。輸入端（①～⑦腳）接收CPU信號，將信號反相放大后由輸出端（16～⑩腳）驅動負載（如繼電器線圈、步進電機線圈、蜂鳴器）。所謂“反相”就是輸入端某個引腳為高電平（5V），對應輸出端引腳接地，為低電平（約0.8v），直流12V電壓經負載和反相驅動器引腳（接地）形成回路，負載才能工作（繼電器觸點吸合，步進電機運行，蜂鳴器發聲）。
    ③電路設計特點。如圖3-26所示，早期主板的CPU與反相驅動器輸入端引腳之間一般均設有限流電阻，輸入端電壓約為直流2V；目前的主板通常不再設計限流電阻，由CPU輸出引腳直接連接反相驅動器的輸入引腳，電壓為直流5V。

    ④測量方法。分兩個步驟，即在CPU未控制負載和控制負載時，測量輸入端及輸出端電壓變化情況，使用萬用表直流電壓擋，以ULN2003的①腳和16腳為例，測量方法及故障說明見表3-18。

   3．常見故障
    蜂鳴器電路常見故障見表3-19。
